Крепление Orange Pi Zero 2 на DIN-рейку

Установка Orange Pi

Существует два разных размера отверстий крепления:

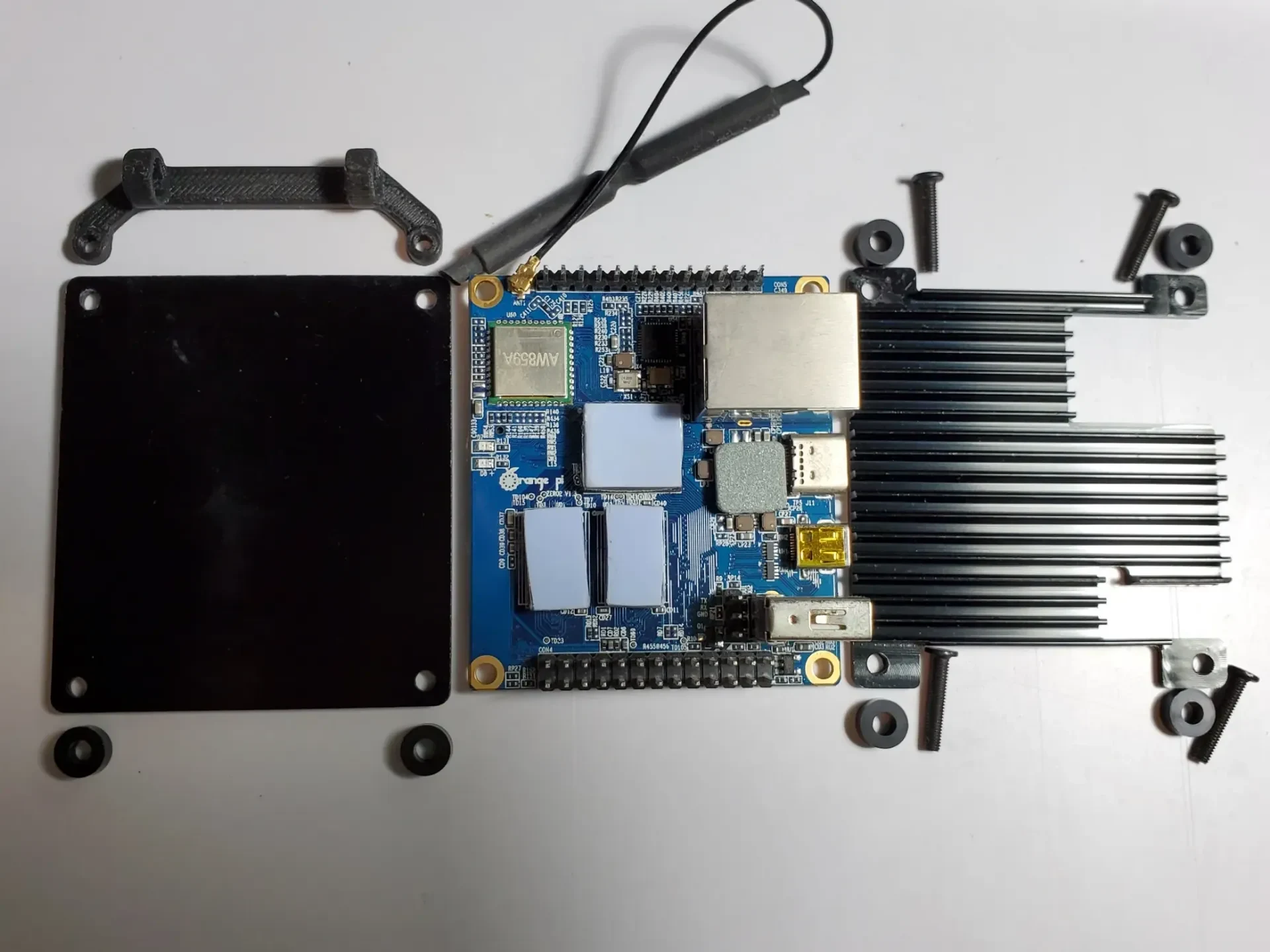

Если вы используете корпус радиатора, как показано на моей фотографии, распечатайте версию M2,5 и используйте прилагаемые винты M2,5 с радиатором, чтобы вкрутить его непосредственно в основание.

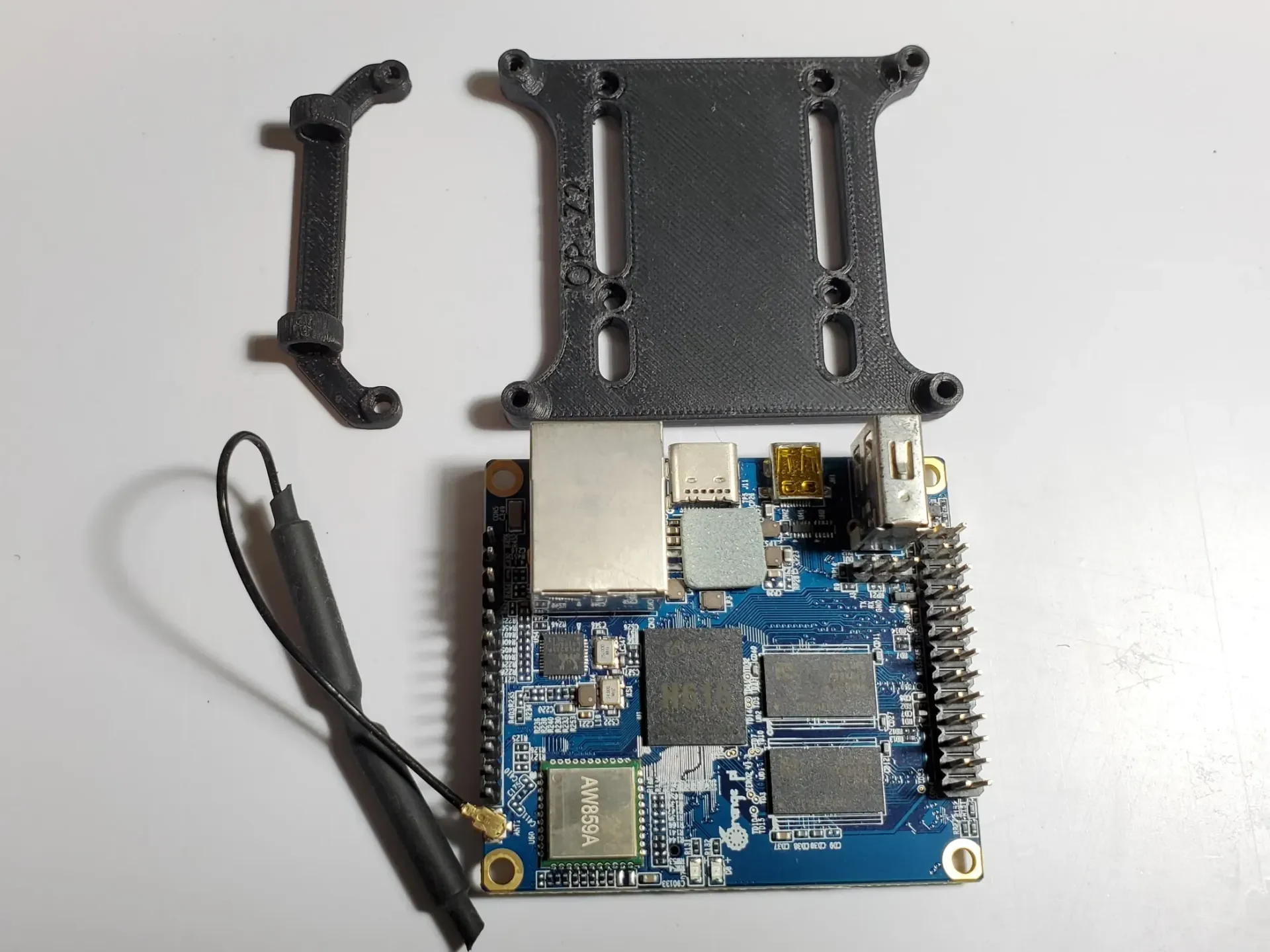

Распечатайте версию M2 и используйте 4 самореза M2 (как в спецификации Voron) для крепления к основанию.

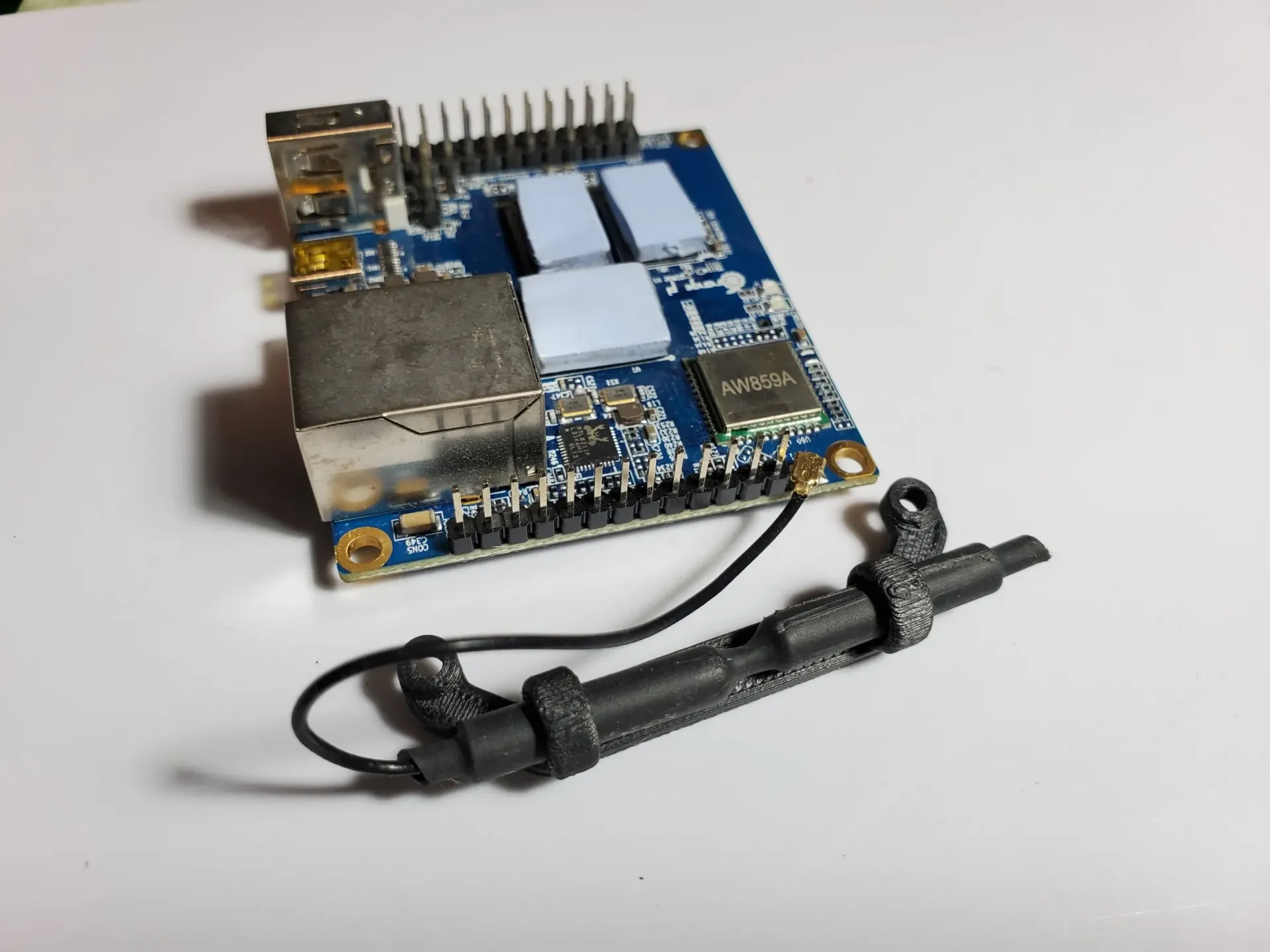

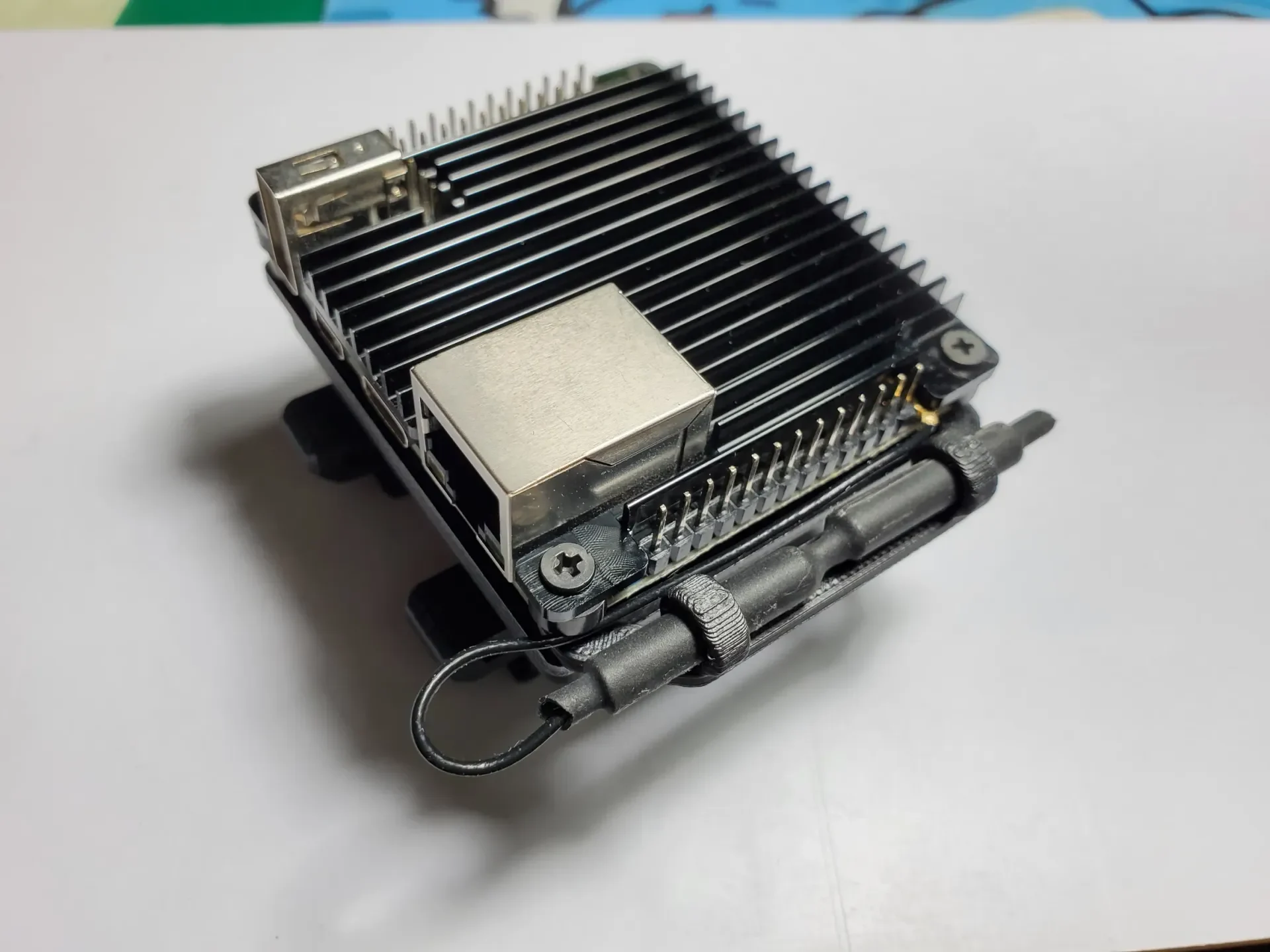

Также имеется крепление для антенны WIFI. Он также действует как проставка толщиной 3 мм. Вы можете закрепить его ниже или выше оранжевой платы Pi.

Также имеется распечатанная прокладка толщиной 3 мм, которую можно использовать в двух других отверстиях.

Варианты монтажа

Крепить основание можно двумя способами:

Используйте кусок ленты VHB, чтобы приклеить основание к плоской панели, например. на Вороне 0.1

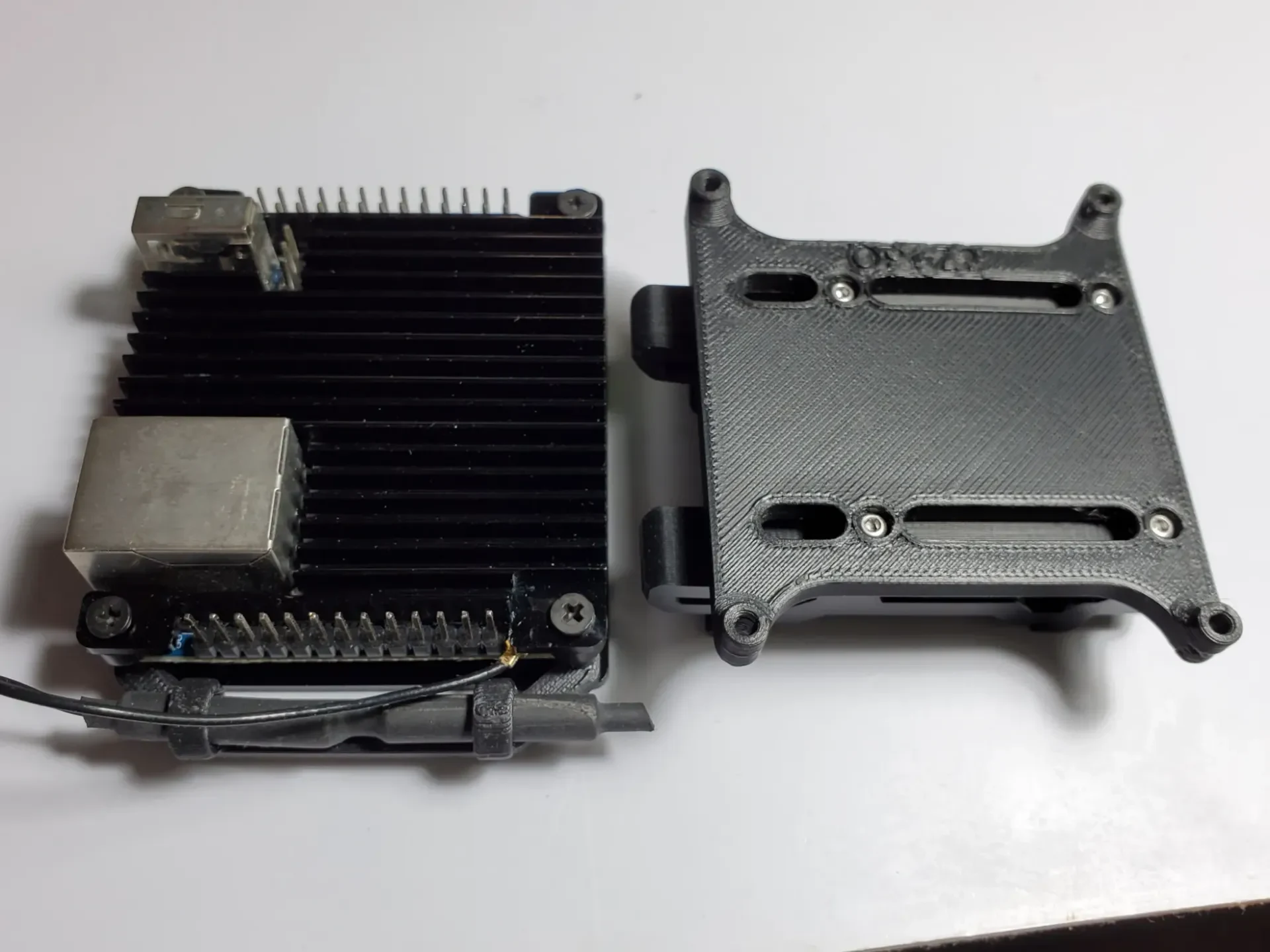

Распечатайте два зажима для DIN-рейки от VoronDesign и прикрепите их к основанию с помощью 4 саморезов M2.
