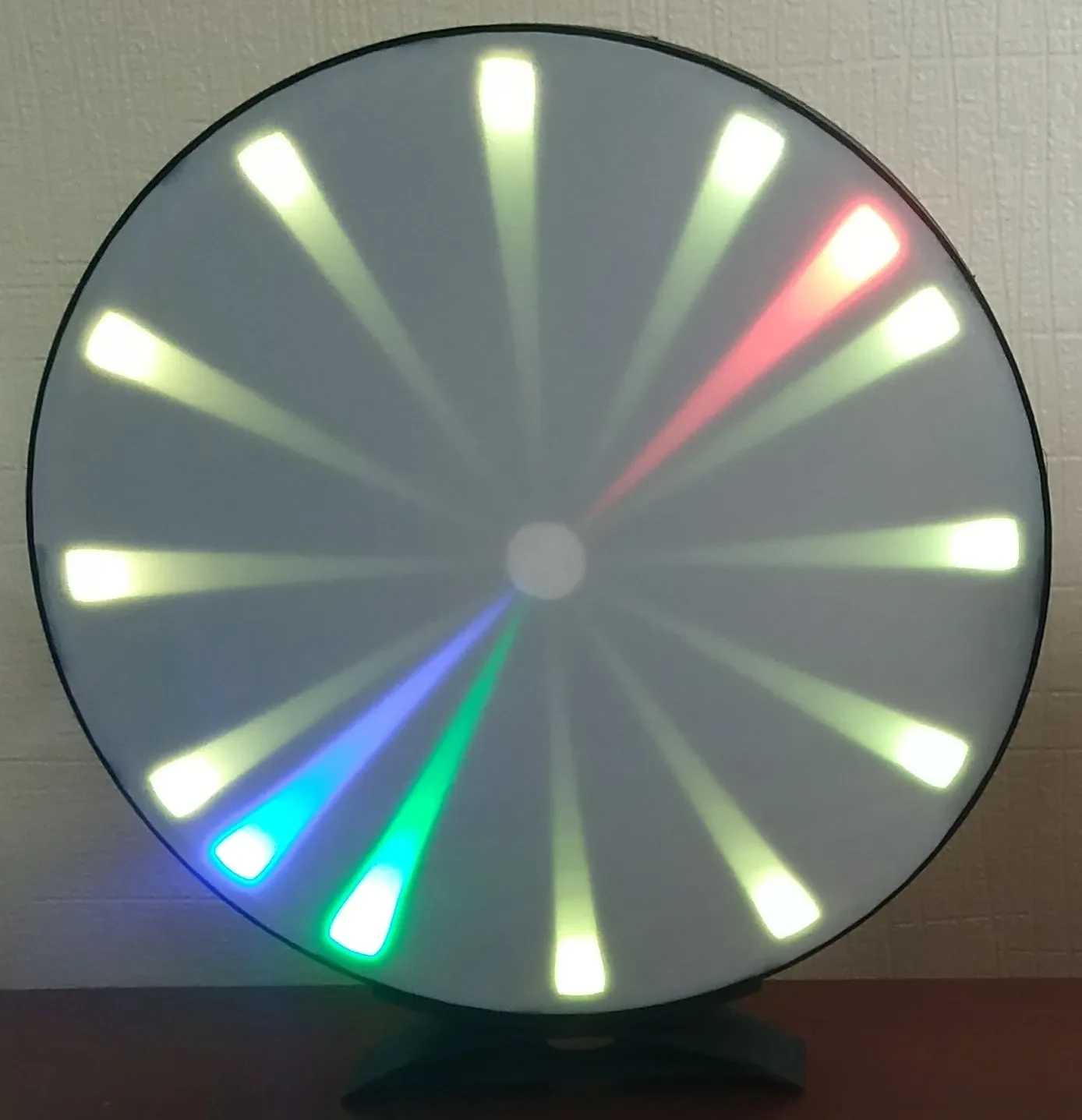

Светодиодные часы Digilogue (ремикс для светодиодной ленты)

Этот ремикс предлагает вариант светодиодных часов Digilogue с лентой из 96 светодиодов на метр, в результате чего диаметр часов составляет 20 см.

Он предназначен для управления ESP32 mini-C3 с использованием прилагаемого программного обеспечения RLC.ino.
Однако вместо этого можно использовать WLED (и любой другой совместимый чипсет).

Ремикс предлагает 3 варианта коробки:
— выбор 1: C3 закреплен рядом с краем, а разъем USB доступен напрямую снаружи
при использовании с базой (и при выборе базы 1) требуется адаптер/кабель на 90°.
также можно использовать для настенного крепления
— вариант 2: C3 находится в центре коробки, а выход кабеля снизу коробки.
при использовании базы (и при выборе базы 1) также потребуется адаптер/кабель на 90°.
также можно использовать для настенного крепления
— вариант 3: С3 находится в центре коробки, а выход кабеля из коробки сзади; этот блок используется с базовым вариантом 2

По поводу лица тоже два варианта:
— с фильтром 1,2 мм как в оригинальной модели
— с фильтром 0,6 мм (модель, которую я построил, используя eSun PLA+ холодный белый)

Проставка (находится между лицевой панелью и коробкой) в качестве отверстия для соединительных кабелей; с помощью прилагаемого программного обеспечения это соединение должно быть расположено на отметке 12h (полоса начинается с отметки 12H и вставляется по часовой стрелке в лицевую часть)

Что касается прилагаемого программного обеспечения, единственная необходимая настройка (в net_strategy.h) заключается в выборе желаемого режима Wi-Fi и установке строки часового пояса в соответствии с местоположением (см. инструкции в RLC.ino или более подробно в net_strategy.h)

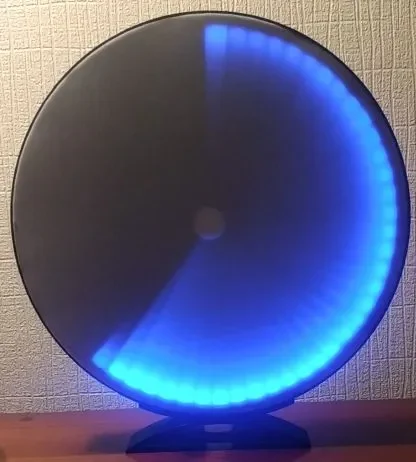

В программном обеспечении реализованы веб-страницы, позволяющие управлять цветами и анимацией (среди прочего).

Он поставляется в виде zip-файла. Содержащиеся в нем 3 файла должны быть разархивированы в каталог RLC.

Контакты питания полосы подключены напрямую к контакту mini-C3 GND и 5 В.

Вывод данных полосы подключен к mini-C3 GPIO2 (контакт 2) с помощью резистора сопротивлением от 100 до 500 Ом (подходящие значения указаны в различных руководствах в Интернете — мой работает нормально с сопротивлением 100 Ом)
