Ремикс Hollow Clock V (синхронизация времени через Интер...

ПРЕДСЛОВО

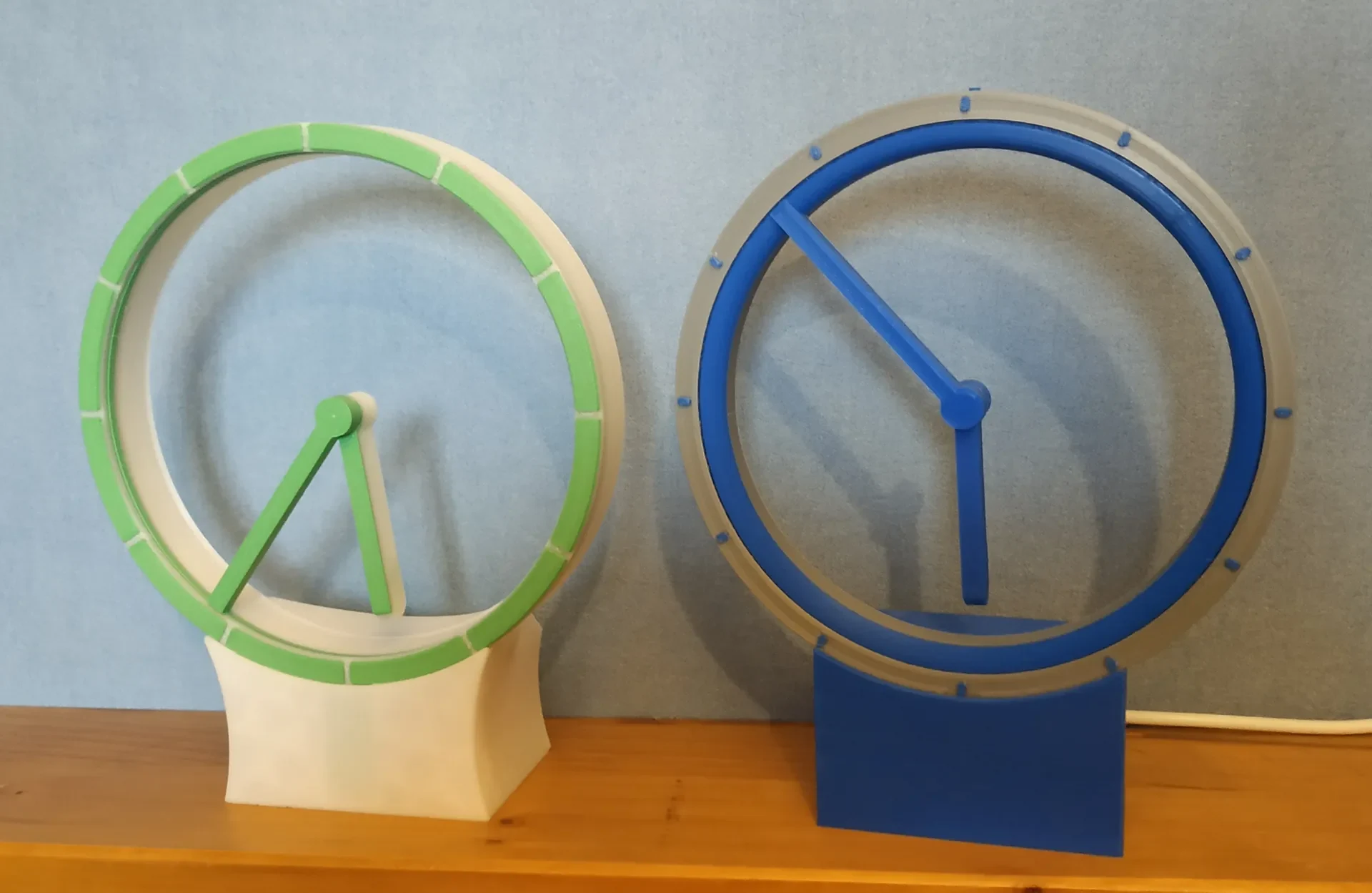

Этот ремикс не модифицирует часы Shiura, которые выглядят идеально, а предлагает метод использования мини-ESP32 вместо исходного нуля RP2040.

Он также поддерживает более поздний дизайн Shiura, основанный на чипсете SEEED XIAO C6.

Хотя исходный эскиз обеспечивает ожидаемую функциональность, использование Wi-Fi предоставляет дополнительные возможности.

Предоставленный эскиз включает Wi-Fi в HC5, но его можно использовать по-другому:

+ Использование Smartconfig (и приложения для телефона ESPtouch) для первоначальной настройки учетных данных Wi-Fi (режим по умолчанию). Время на часах синхронизируется через Интернет.

+ Использование стандартного Wi-Fi путем ввода учетных данных в эскизе или на веб-странице. Время на часах также синхронизируется через Интернет.

+ Делаем часы точкой доступа Wi-Fi; в этом случае время часов синхронизируется с временем браузера. Это полезно в местах, где нет прямого доступа в Интернет.

Во всех режимах предусмотрен веб-серв��р для обновления параметров (например, ночного времени, тестового режима) и настройки отображаемого времени.

МОНТАЖ

Для ESP32 используется тот же принцип крепления, что и для RP2040; однако из-за другого расположения контактов плата ESP32 выступает, и коробку RP2040 использовать невозможно.

Предусмотрен ремикс базы (передняя и задняя части) специально для C3 mini/plus или крепления S3_zero (для XIAO C6 используются оригинальные детали модели)

В качестве опции могут быть реализованы часы RTC. Этот модуль RTC бесполезен, когда часы подключены к Интернету (просто ускорьте процесс инициализации). Но это очень полезно, когда часы работают в автономном режиме (без доступа в Интернет), поскольку часы начинают тикать сразу, а не ждут синхронизации времени пользователем через веб-страницы.

При использовании опции RTC место для модуля RTC резервируется в предоставленных частях base-rear-rtc (эти части также можно использовать, когда модуль RTC отсутствует). Версия _ant как дополнительное отверстие для выхода С3 плюс внешняя антенна

Монтаж модуля RTC предполагает удаление черного разъема для приваривания кабелей непосредственно к плате.

Питание GND для RTC берется с платы шагового двигателя, а 3,3В — с платы ESP (а также SDA и SCL)

Некоторые изображения приведены в приложении.zip для справки (взято из других часов, HLC, поэтому удалите любую светодиодную индикацию, не применимую для HC5).

Модуль RTC куплен на Али, в поиске «rtc ds3231»

Также предусмотрена задняя крышка STL для часовой стрелки (закрывает магнит).

Возможно, вам придется отрегулировать размер под слайсером, чтобы получить соответствующий зазор.

Приводятся только измененные или добавленные части. Остальные детали должны быть взяты из оригинальной модели Shiura, а также инструкция по монтажу.

НАСТРОЙКА И СОЗДАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Новая версия скетча представлена в архиве HC5.zip.

(Для исторических целей предыдущий эскиз и подробности ремикса представлены в файле previous.zip)

Это программное обеспечение довольно сложное (применяется к нескольким светодиодным/моторным часам и добавляет множество функций)

Инструкции по настройке и созданию программного обеспечения приведены в конце HC5-lock-howto.pdf.

В этом документе также описывается использование веб-интерфейса.
