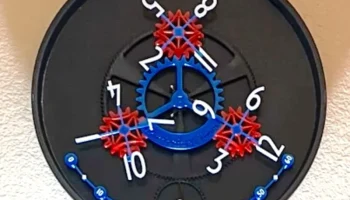

МНОГО блуждающих часов
Ссылка на видео в замедленной съемке:
НЕ рекомендуется использовать это в качестве первой распечатки. Посмотрите на несколько других ремиксов и решите, какой из них вы хотите использовать. Во всех них много отличной информации.
Я построил один из них, и он работает безупречно. Я бы порекомендовал внести некоторые небольшие изменения, подробно описанные ниже. Я их не реализовал, потому что если что-то не сломано, не надо это чинить.
Я использую европейский часовой механизм с высоким крутящим моментом, описанный в одном из других ремиксов. Я отрезал часовой вал заподлицо с механизмом.
Я использовал один подшипник 608 для основного колеса и три винта М3 для закрепления подшипника вместе с тремя вплавленными вставками М3.
Приводная шестерня 40T рассчитана на вставку и винт M3, но она достаточно плотно прилегает к минутному валу, так что вы, вероятно, можете их не снимать, как я и сделал.
Я использую 2 подшипника 5x11x4, поставленные друг на друга и запрессованные в каждую планетарную шестерню.
Планетарные шестерни с подшипниками прижимаются к шестерне главной передачи. Руки прижимаются к планетам

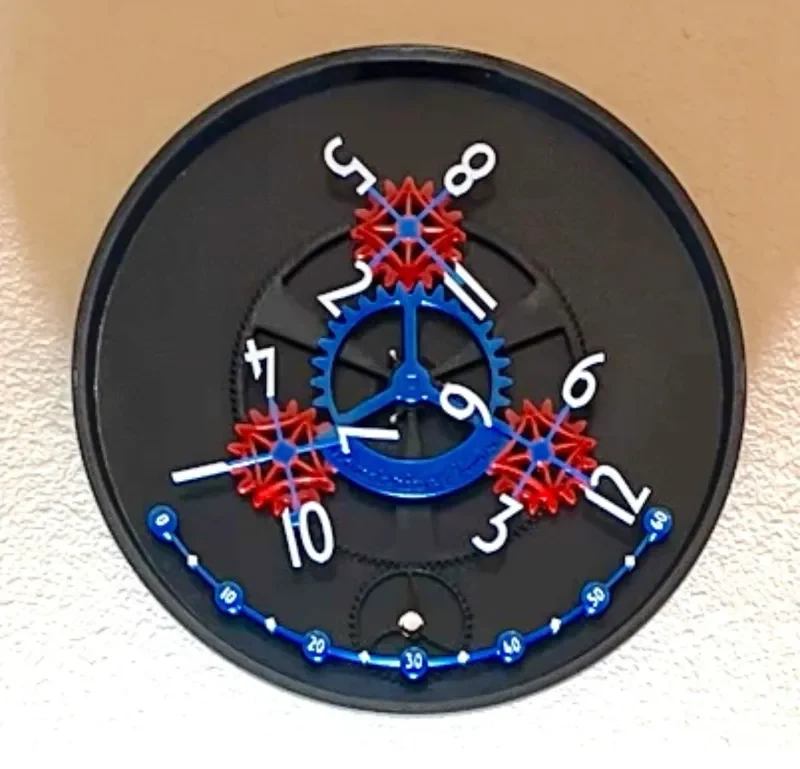

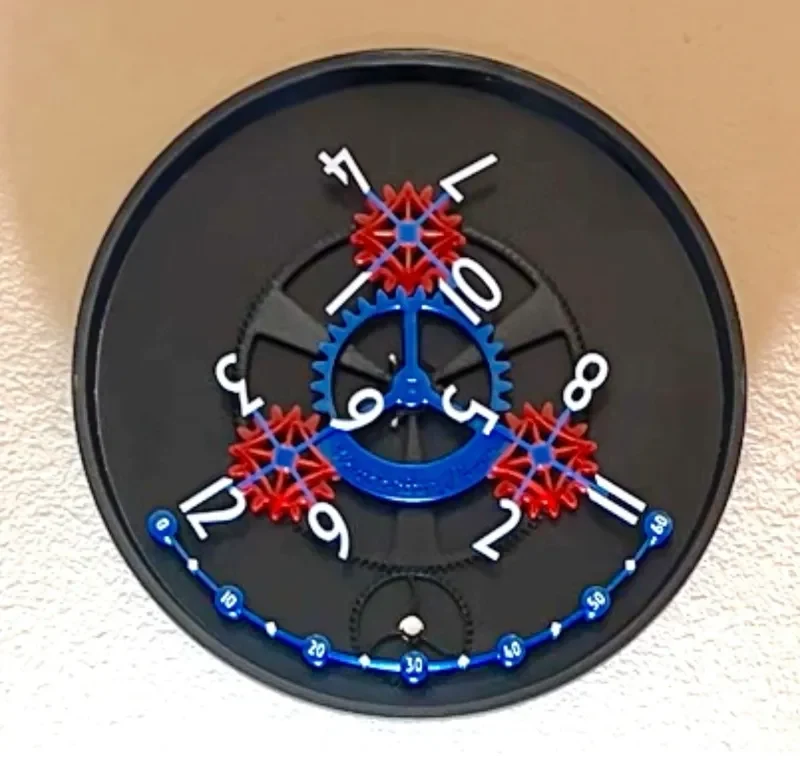

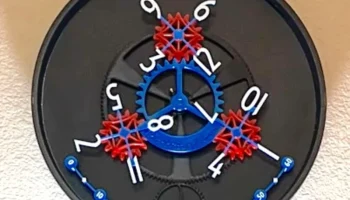

Чтобы правильно выровнять планетарные шестерни, вы ДОЛЖНЫ обратить внимание на синхронизацию. На шестернях 1,4,7,10 точка между цифрами 1 и 10 должна быть направлена вниз, на самый верх солнечной шестерни. 2,5,8,11, аналогично с точкой между 2 и 11, и 3,6,9,12, с точкой между 3 и 12 — см. фото.
Используйте проставку, чтобы механизм часов правильно прилегал к задней части часов.
Отрегулируйте глубину нажатия солнечной шестерни, чтобы избежать защемления всех шестерен и рук.
Распечатайте 4 стойки и прикрепите их к основанию часов, а затем соберите часы заново.
Я использовал шаблон для сверления, за исключением того, что отверстие для часового механизма находится внизу. Я смоделировал прорезь в минутной дуге, чтобы избежать помех. Это позволяет использовать оригинальную вешалку и, на мой взгляд, выглядит чище.
Усовершенствования, которые я рекомендую: Напечатайте солнечную шестерню с помощью более тонкой «женевской направляющей», чтобы дать рукам больше зазора, а зубьям планетарной шестерни — немного больше зазора.
