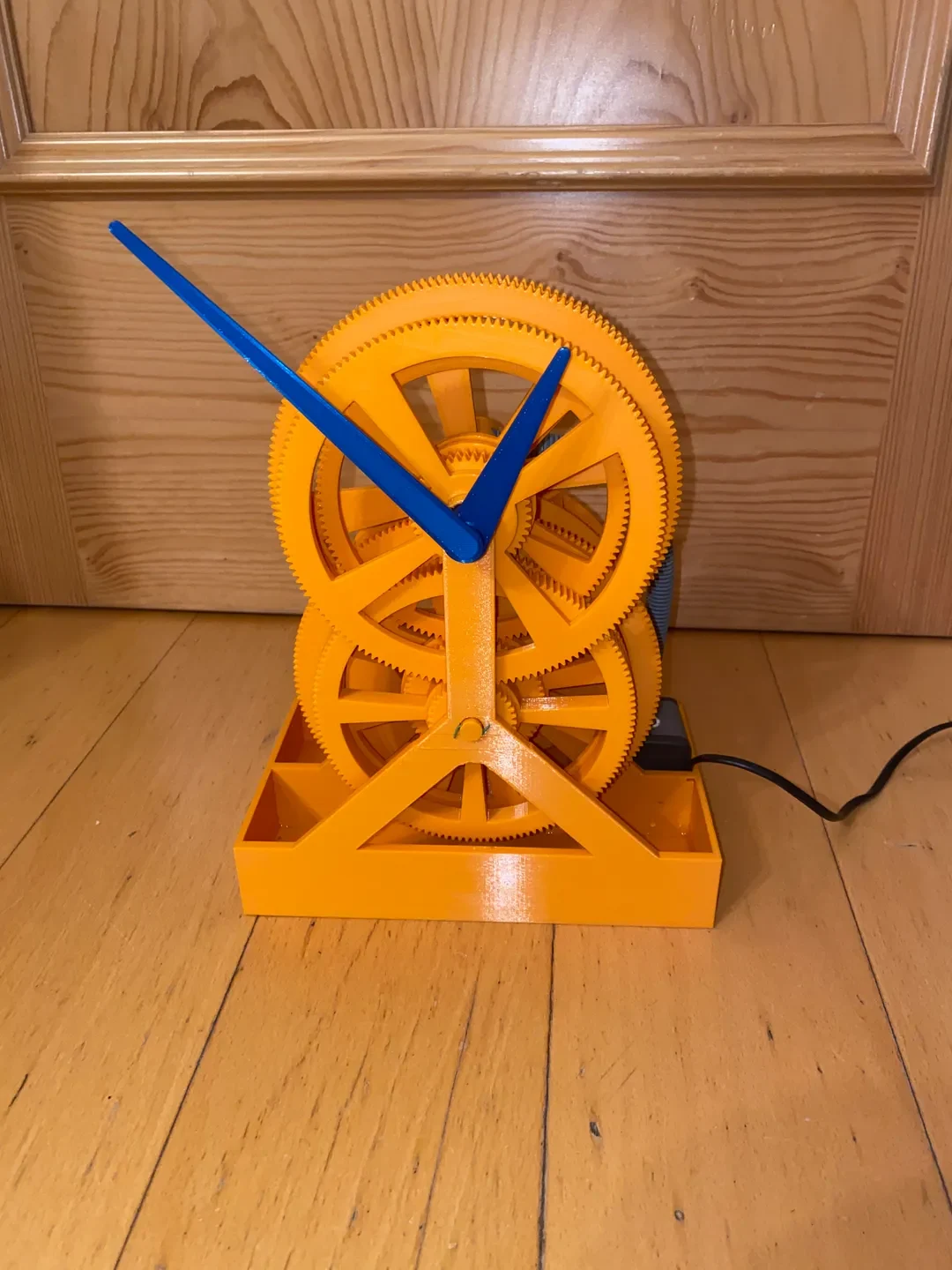

Часы с водяным колесом

Отказ от ответственности

Поскольку это мой первый большой проект 3D-печати, мои файлы gcode наверняка можно улучшить. Если у вас большой опыт, подумайте о том, чтобы нарезать себя. Включенные g-коды работают нормально, но иногда вам нужно отшлифовать деталь, чтобы она могла свободно вращаться.

Сборка

Для сборки вам понадобится насос для домашнего фонтана (идеально подойдет насос с регулируемой скоростью подачи, мой регулируется от 2 до 5 литров в минуту и настроен на половину), короткая трубка, тюбик суперклея, несколько скрепок и, конечно же, напечатанные детали.

Распечатайте все детали, пометьте шестерни их номерами. Готовые часы будут выглядеть лучше, если стрелки напечат��ть другим цветом. Шестерни 2 и 3 должны быть одинакового размера. Удалите поддерживающий материал.

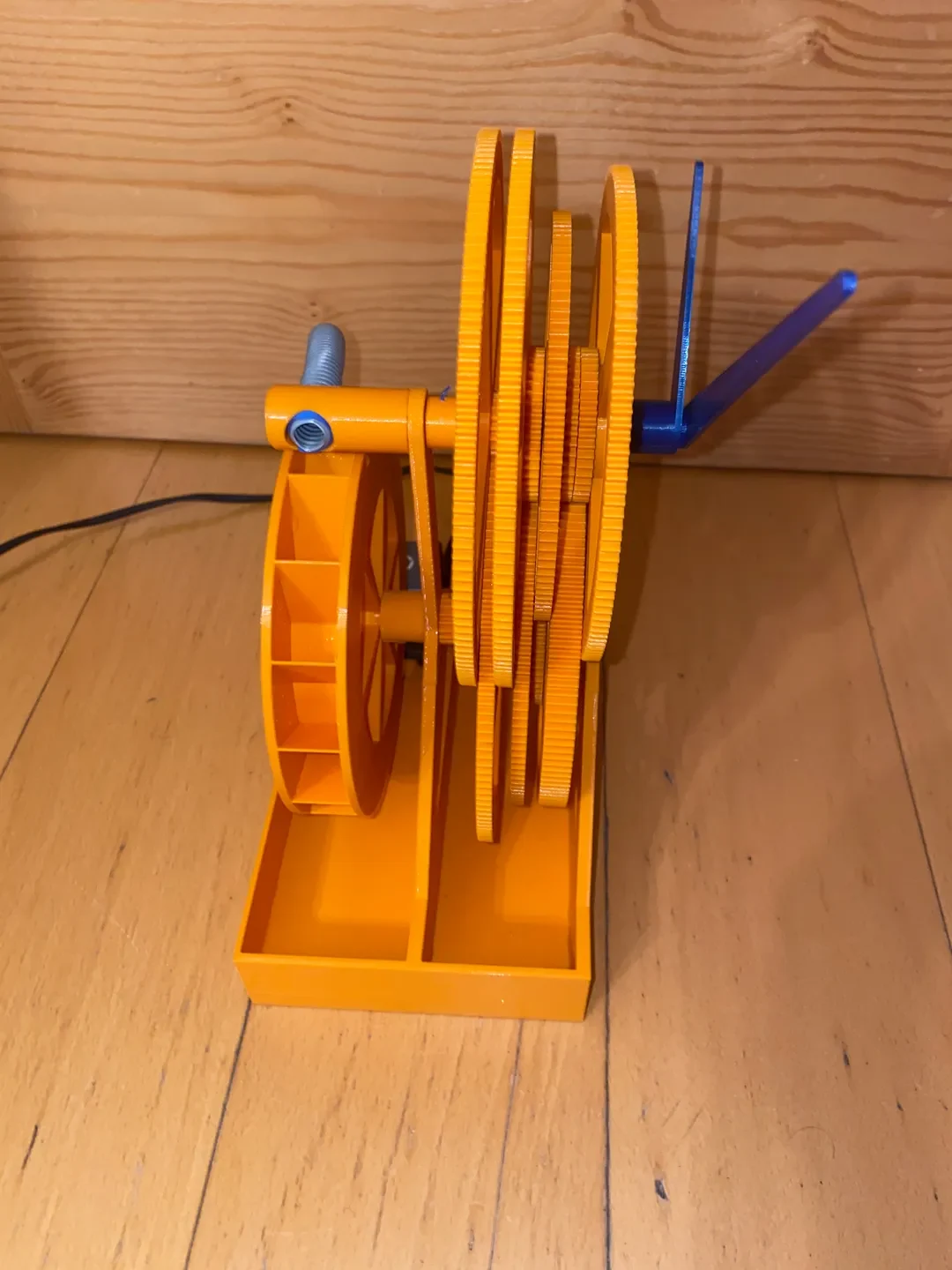

Начните со вставки водяного колеса в базовую часть, это потребует некоторого изгиба опорных конструкций. Теперь начните вставлять колеса между двумя опорами. Проще всего сначала сделать нижнюю ось, а затем приступить к верхней. Шестерни должны быть ориентированы меньшей стороной назад.

Порядок тот же, что и нумерация шестерен, обратите внимание, что нечетные номера находятся на нижней оси, а четные — на верхней. Итак, для нижней оси это шестерни 1, 3, 5 и 7. Шестерню 1 необходимо быстро приклеить к водяному колесу, так как вам нужно будет протолкнуть ось через вторую опору до конца, как только все шестерни будут собраны (я попытаюсь перепечатать шестерню 1 и водяное колесо с отверстием в них, чтобы использовать скрепку, вы также можете просверлить ее, если не хотите возиться с клеем).

Теперь включите высшие передачи и толкайте ось вперед, вставляя новые шестерни. Обратите внимание, что вам нужно начать с проставки и продолжить шестернями 2, 4, 6, 8.1 (маленькая одинарная передача), 8.2 (большая одинарная передача).

Надавите на стрелки: сначала часовую, затем минутную, они должны с трудом скользить, поэтому нет необходимости закреплять их суперклеем. Убедитесь, что они находятся в положении 12:00, иначе ваши часы будут неточными. Чтобы закрепить нижнюю ось, вставьте согнутую скрепку в отверстие сзади.

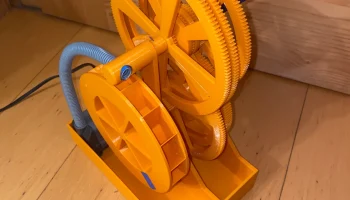

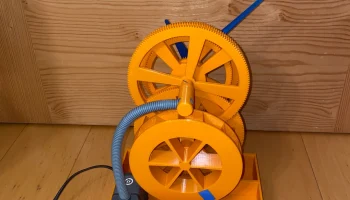

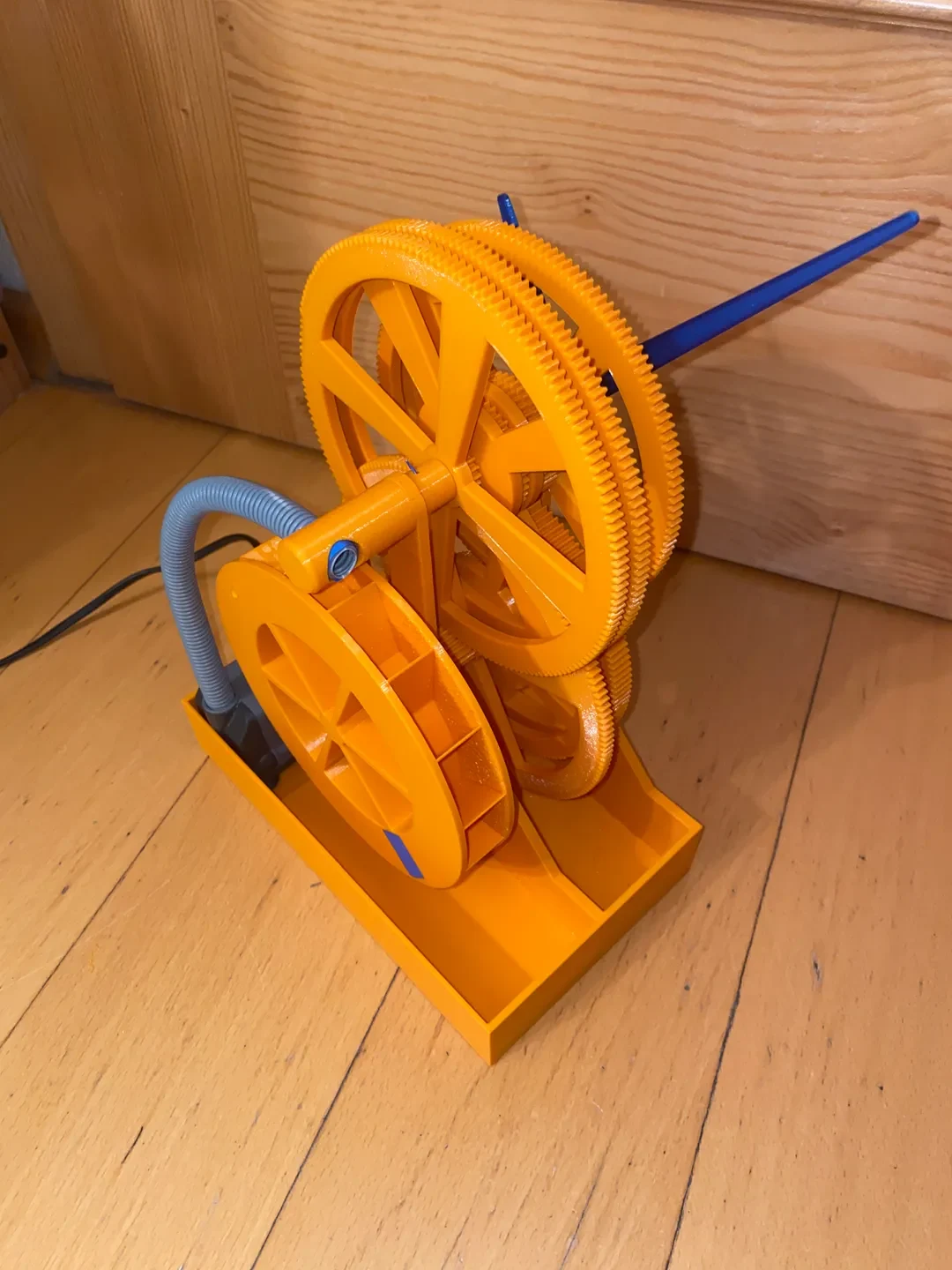

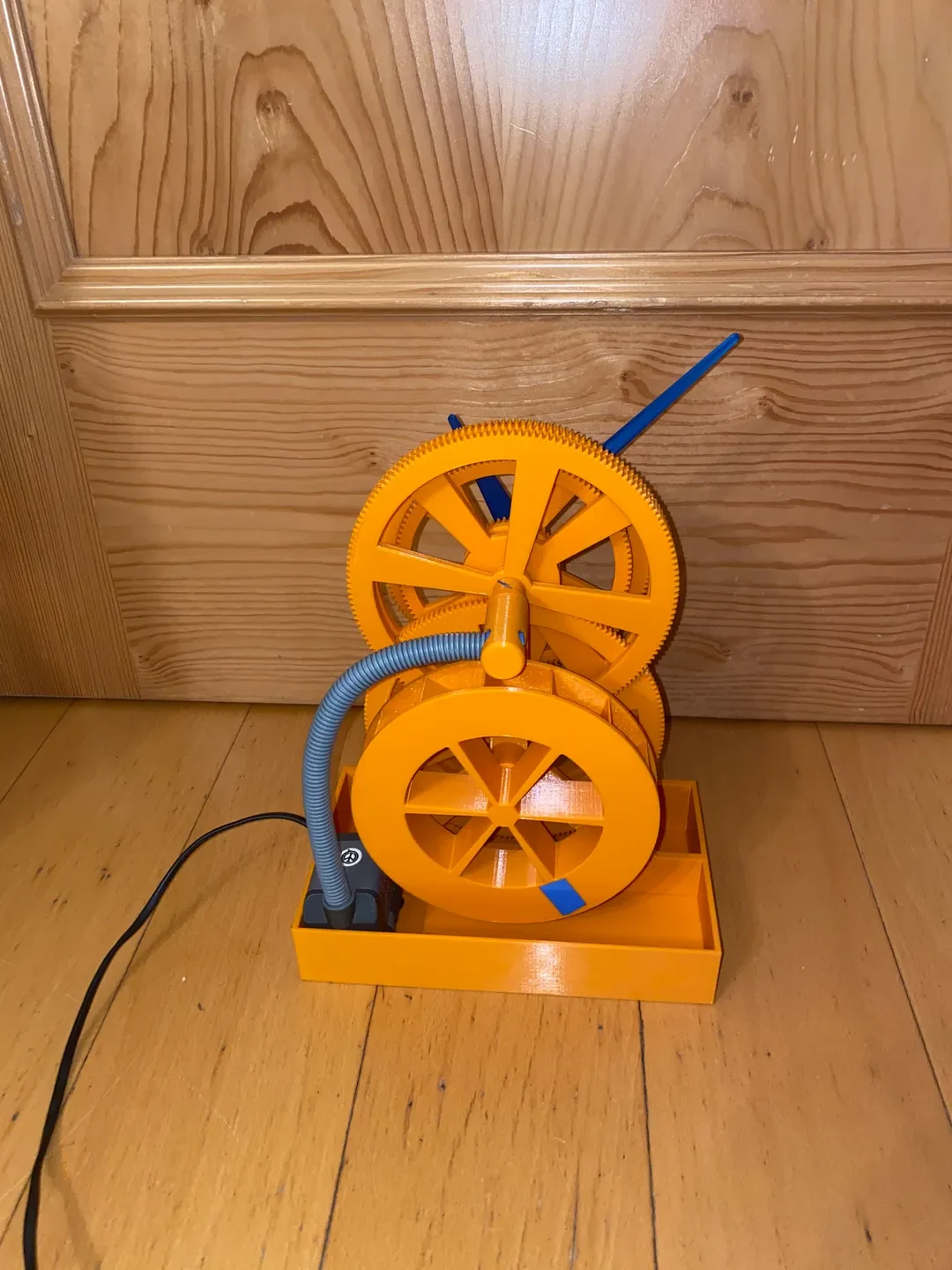

Чтобы завершить сборку, вставьте насос в углубление и при необходимости закрепите кабель стяжкой. Вставьте трубку в отверстие на верхней оси и подсоедините ее к насосу. Если ваш насос не регулируется, используйте мягкую трубку, чтобы ее можно было затянуть скрепкой для контроля скорости потока. ГОТОВО

Калибровка

Пометьте водяное колесо скотчем, чтобы подсчитать обороты. Заполните передний шлюз водой и включите насос. Теперь отрегулируйте скорость потока так, чтобы 10 оборотов составляли 8 секунд. Это не обязательно должно быть идеально. Теперь выключите насос и вручную поворачивайте колесо против часовой стрелки, пока часы не вернутся в положение 12:00. Теперь включите насос и подождите один час. Теперь посмотрите на свои часы, если они промахнулись до 13:00, уменьшите поток воды. Если оно ниже 13:00, увеличьте расход воды. Повторяйте процедуру, пока не получите все правильно. Вам не нужно всегда возвращать ее в положение 12:00, просто убедитесь, что минутная стрелка смотрит прямо вверх.

Если у вас есть еще вопросы, напишите мне. Удачи в печати!
