Большие часы Lego Technic

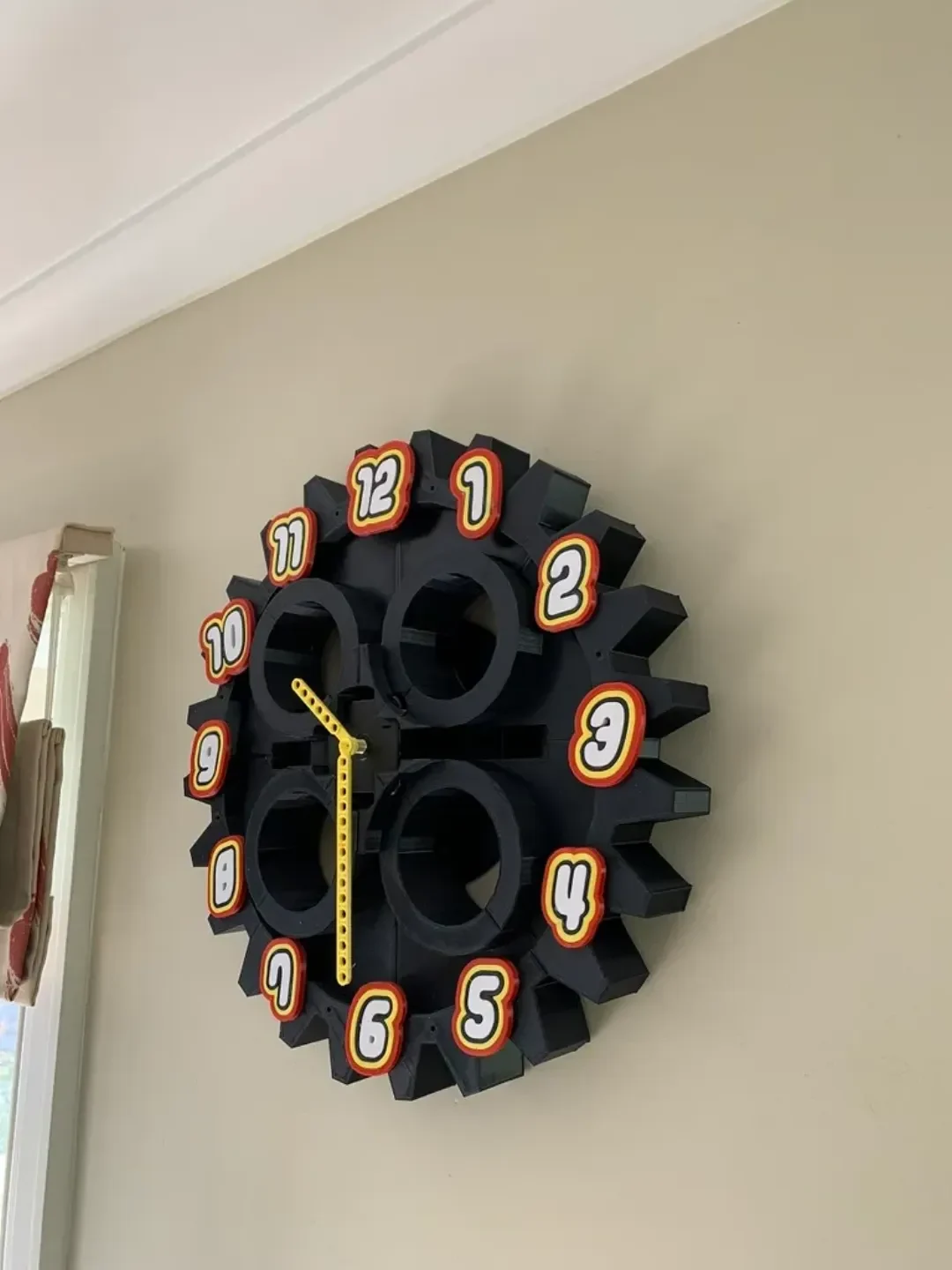

Большие часы Lego Technic с цифрами.
На создание этих часов ушла целая вечность!
Извините за огромное количество файлов, но они необходимы для полного проекта.
У нас были часы, к котор��м не привыкли, поэтому я разобрал их и снял механизм.
Для сборки я использовал много магнитов. Идея магнитов пришла мне в голову при создании черепа от #DaveMakesStuff, отличного дизайнера, и я рекомендую ознакомиться с некоторыми из его проектов.
Часы разделены на 8 частей (gears.stl).
Числа были созданы вокруг логотипа Lego на коробке Lego.
Мину��ная и часовая стрелки выполнены в виде технических балок.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Разрешение:
0,2
Заполнение:
15
Нить: Pantech PLA не имеет значения
Примечания:
Используются черные, красные, белые и желтые нити.
Технические стрелки часов выполнены с более тонкой настройкой (0,12).
Пост-печать
Я использовал 136 (да 136!) Магнитов N50 размером 6X3 мм, чтобы соединить модель вместе, как показано ниже;
https://www.ebay.com.au/itm/271959987832.
На лицевой стороне также есть 7 отверстий 3X2 мм для меньших магнитов N50. Идея заключалась в том, чтобы использовать эти отверстия для украшения часов головками Lego или минифигурками в определенное время года, Рождество/Хэллоуин и т. д.
Просто используйте магниты на циферблате, например цифры часов и Blu-Tak, или приклейте магниты внутри минифигурок, чтобы приклеить их к циферблату. Я еще этого не делал, но мог бы изменить внешний вид часов (простите за каламбур!)
Меня не устраивало соединение магнитов на отметках «3» и «9 часов», поэтому я создал заднюю панель, чтобы часы было более надежно закреплено на стене. Я также сделал монтажное отверстие на задней панели. Когда все детали соединены и задняя панель закреплена, часы не развалятся. Чтобы убедиться, я проверил часы, висящие на шкафу, в течение 3 дней, прежде чем крепить их на стену.
Как я это разработал
Я установил техническую звездочку SVG в Fusion360 и увеличил ее масштаб примерно до 400 мм.
Затем я измерил механизм часов (60х60 мм) и выделил область в центре часов на высоте, где минутная и часовая стрелки должны были выходить за пределы модели.
Затем я разрезал модель на 8 частей и установил на каждую часть отверстия для магнитов.

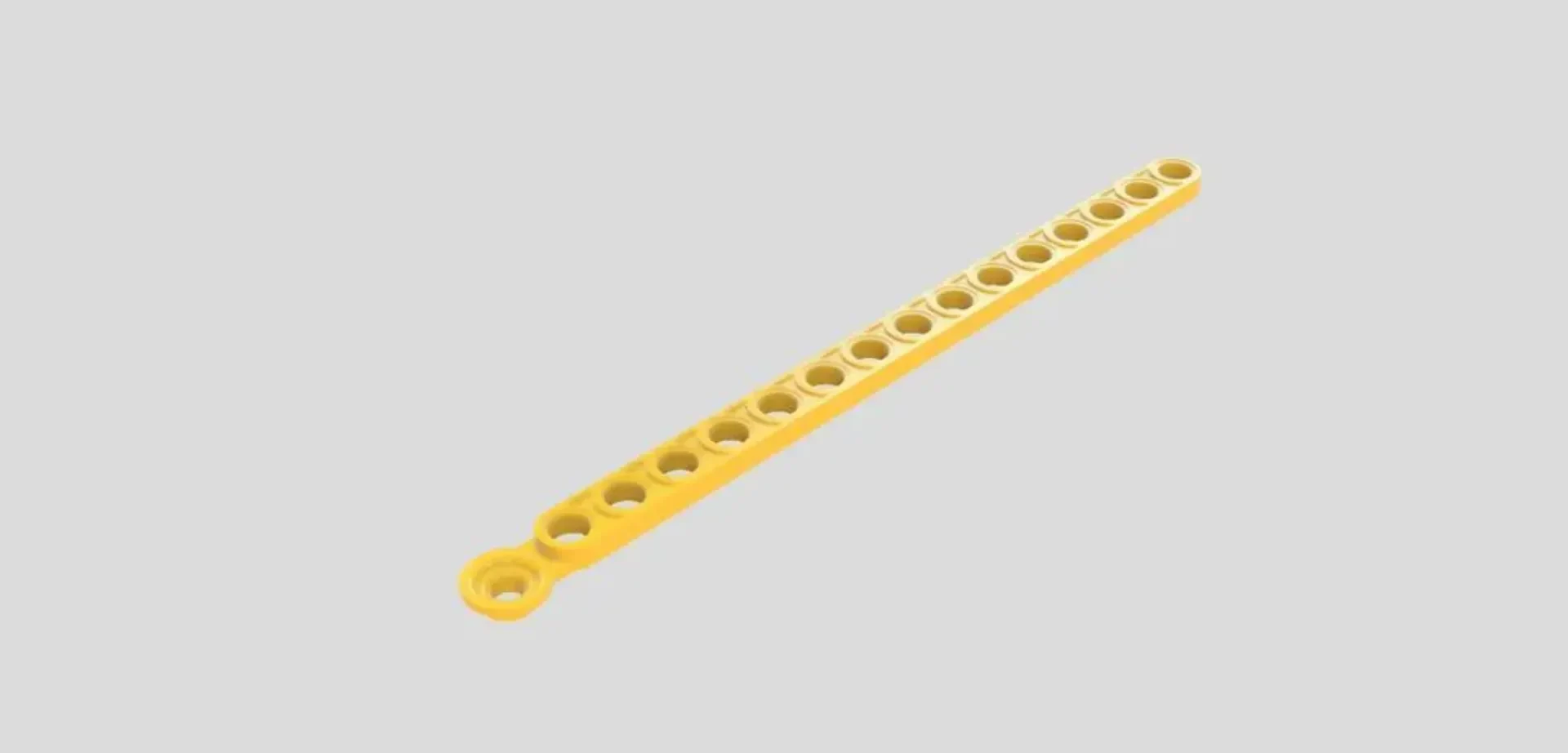

Часовая и минутная с��релки напоминают технические балки, но тоньше. Оригинальные стрелки часов мне не понравились. Я бы распечатал их в более высоком качестве, чем остальную модель, чтобы они надежно прилегали к механизму.

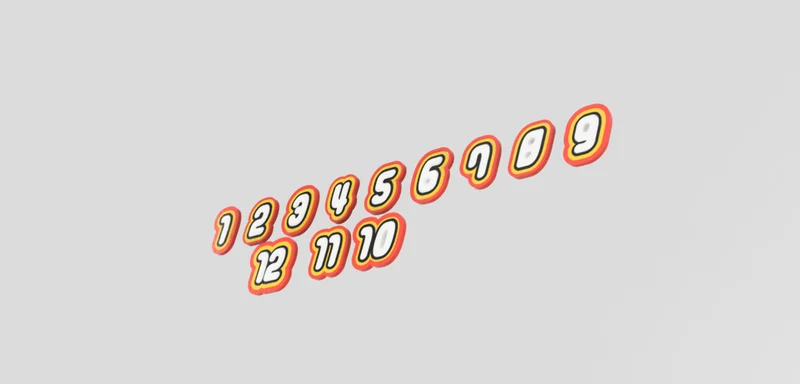

Цифры крепятся на часах с помощью тех же магнитов, что и часы, каждая цифра имеет отверстия 6X3 в определенных местах сзади, соответствующие расположению магнита на циферблате.
Я рисую цифры так, чтобы они выглядели как логотип Lego.
Различные цвета вокруг цифр напечатаны отдельно и легко соединяются.
Как только номер будет готов, я бы порекомендовал нанести немного клея на обратную сторону.

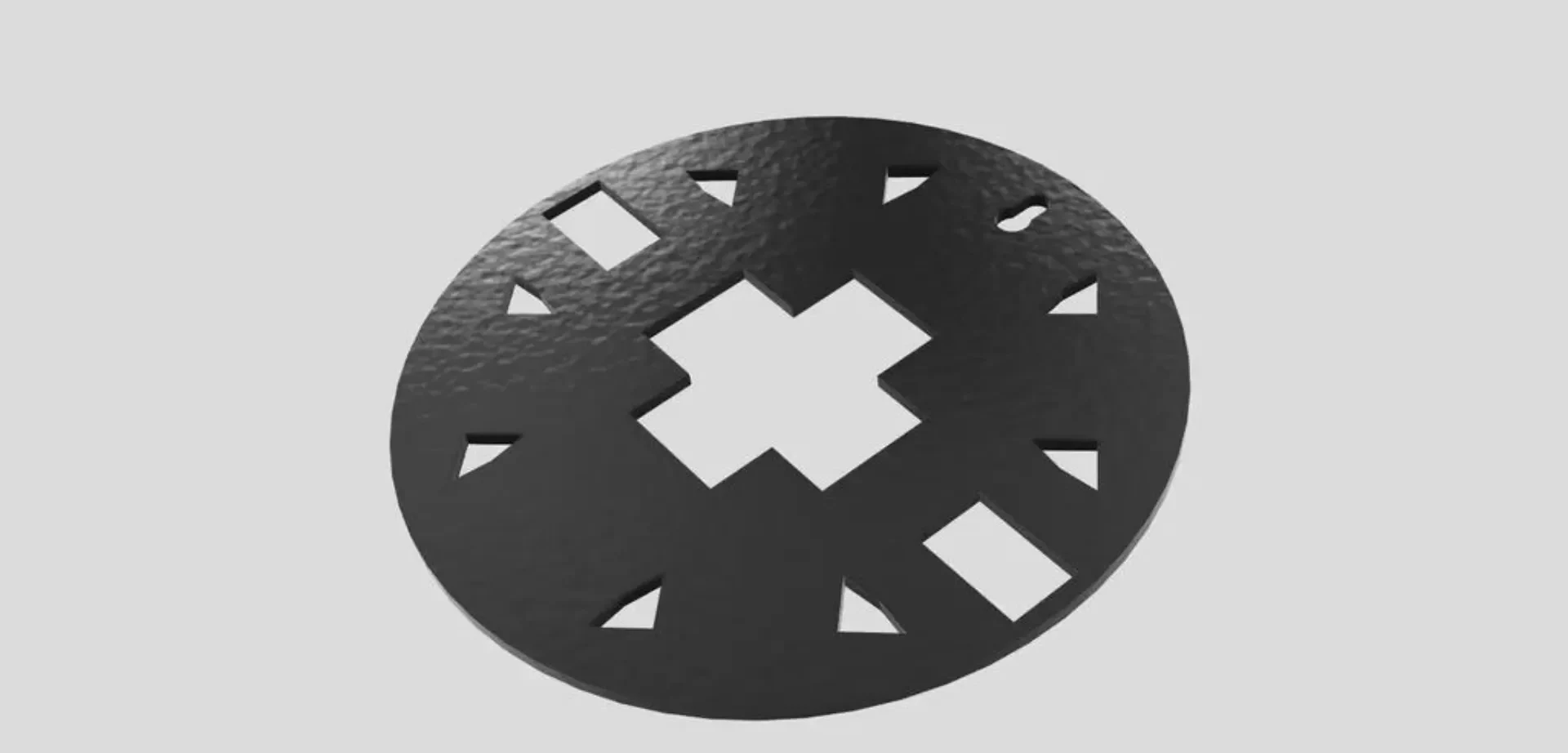

Заднее крепление я разработал для удержания модели вместе и для монтажа.
Чтобы заменить батарейку, снимите часы со стены и лягте на скамейку. Удалите треугольные насадки в один или два круга и выньте механизм. обратный порядок сборки.
