Настенные часы Тенгвар - эльфийские двенадцатеричные цифры

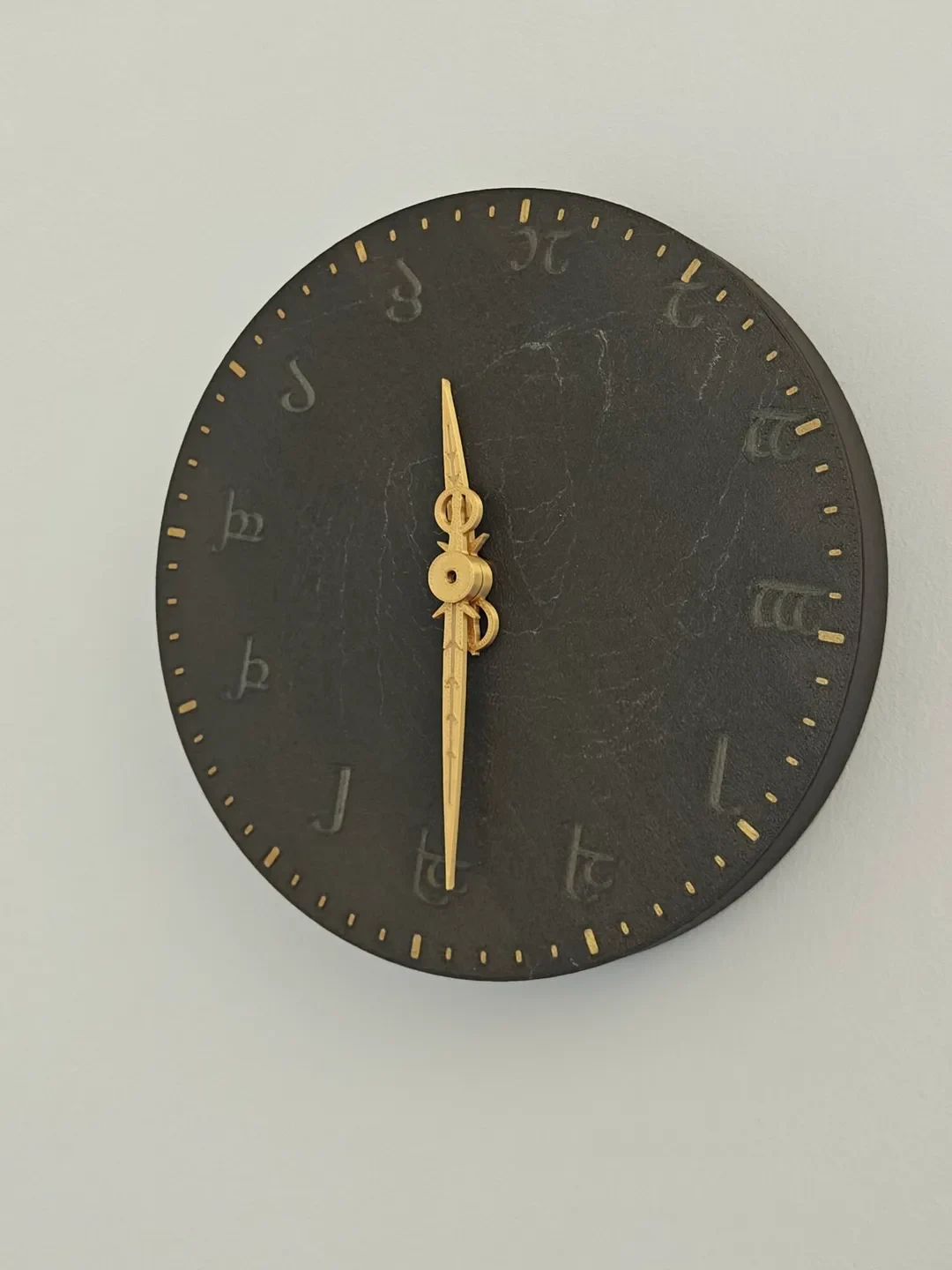

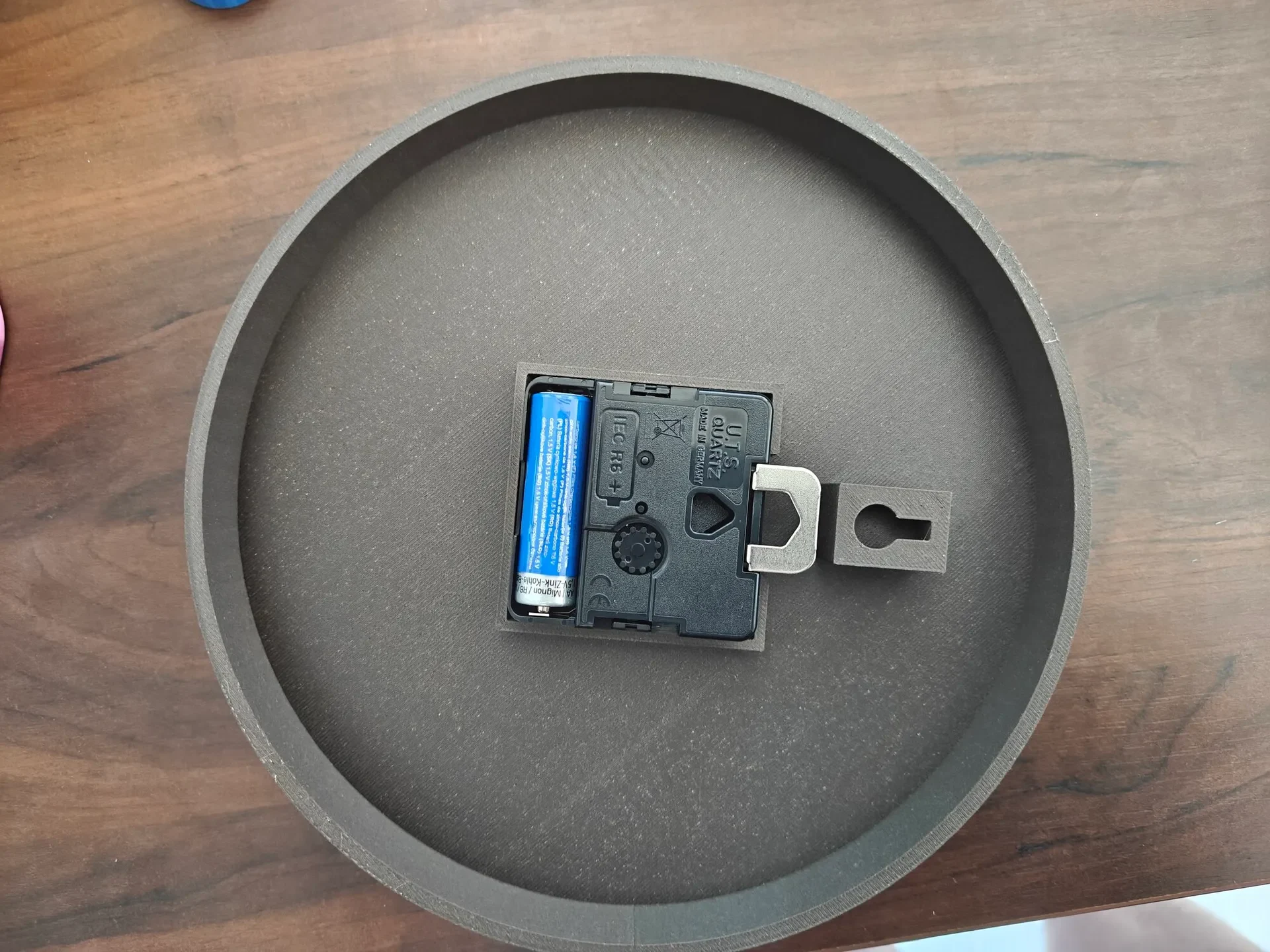

Круглые настенные часы диаметром 200 мм с надписью Тенгвар — двенадцать аутентичных двенадцатеричных часовых цифр вокруг циферблата — с тонкими эльфийскими руками-листовидными лезвиями. Это настоящие часы, а не просто диск с гравировкой: задняя стенка со встроенной сто��кой превращает циферблат в неглубокую тарелку, так что стандартный кварцевый механизм полностью скрывается внутри и никогда не касается стены, а задняя замочная скважина с глубоким каналом подвешивает все это на одном обычном настенном винте.
Движение, которое вам нужно (точная спецификация)
Этот циферблат предназначен для немецкого кварцевого механизма UTS «UTS15» — европейского (немецкого) стандарта вала, а не американского/азиатского I-вала.
Механизм: UTS «UTS15», немецкий евровал, квадратный корпус ~56-57 мм, глубина ~16 мм, работает от 1 батарейки АА.
Длина стержня: 13,8 мм, вариант рассчитан на толщину циферблата 3-4 мм (толщина грани 4,0 мм). Более короткий вал не пройдет.
Стрелки подходят (евровал): часовая трубка Ø5,0, минутная ось Ø3,5, круглая с двумя гранями (со шпонками), поэтому отверстия напечатанных стрелок точно соответствуют этому стандарту. Движение I-вала не подойдет рукам.
Для фиксации минутной стрелки используется поставляемая в комплекте гайка механизма.
Вот и весь список покупок, кроме принтера: механизм UTS15 (+ его гайка), одна батарейка АА и один шуруп (с цилиндрической/круглой головкой ≤ Ø10, хвостовик ≤ Ø4,5; добавьте дюбель для каменной кладки/гипсокартона).
Что вы печатаете
СТЛ
Роль

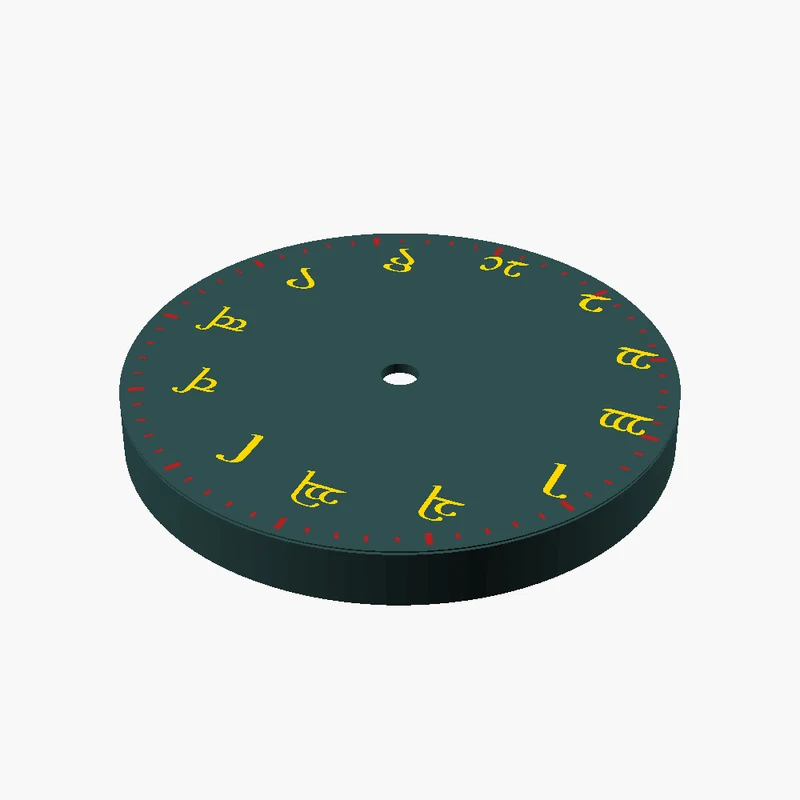

tengwar_lock_dial.stl
Корпус часов: циферблат + стенка-стойка + сиденье механизма + вешалка в виде замочной скважины. Предварительно перевернуто лицом вниз для кровати.

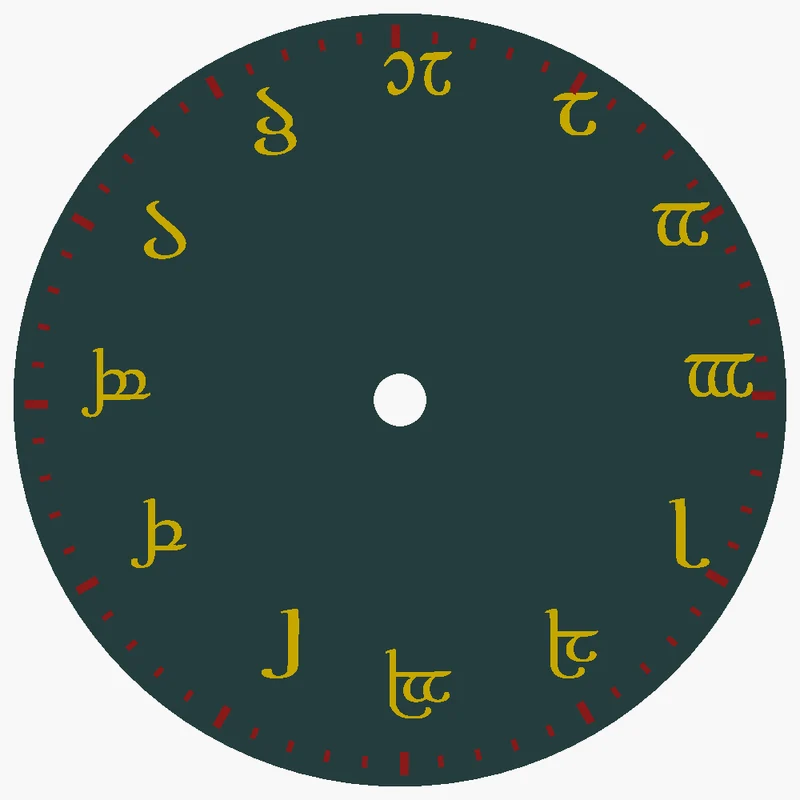

tengwar_lock_numerals.stl
Заполнение цифрами — второй цвет AMS для двенадцати символов Тенгвара.
tengwar_lock_ticks.stl
Заливки минутного тика — третий цвет AMS.

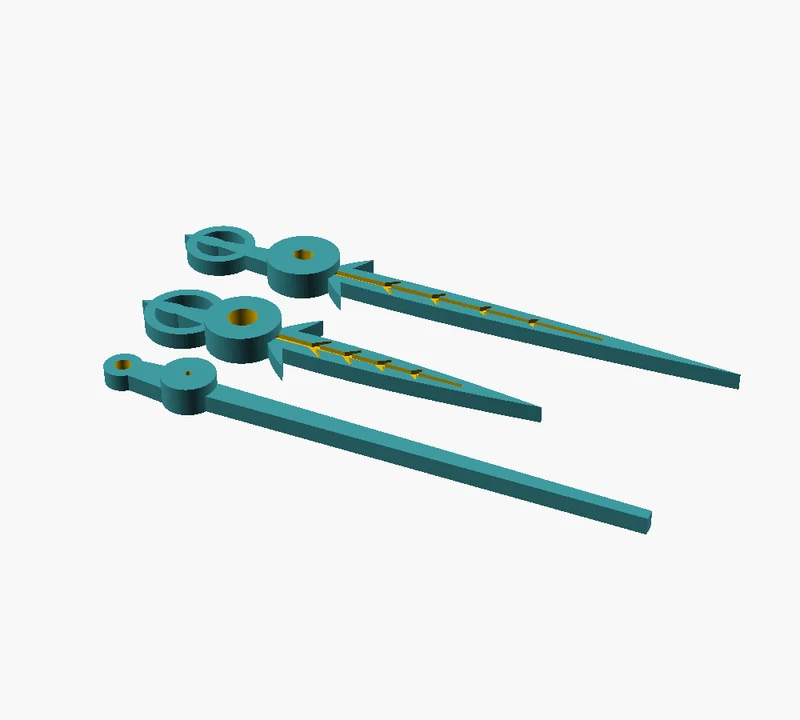

hand_hour_2color.stl
Часовая стрелка, листовая пластинка с заполнением жилок (тело + жилки как два названных твердых тела).
hand_minute_2color.stl
Минутная стрелка, листовая пластинка с жилковым заполнением (тело + жилки).
Заполнения цифр и отметок привязаны к координатам выгравированных углублений цифер��лата — импортируйте файл цвета и щелкните правой кнопкой мыши → Разделить на детали в Bambu Studio, назначьте каждому твердому телу нить, и заполнения попадут в углубления с нулевым дрейфом. Две руки с венами работают одинаково (тело + вены). Предпочитаете краску? Пропустите заполняющие STL, напечатайте только циферблат и нанесите кистью акрил на выгравированные канавки.
(Нет секундной стрелки — в этой сборке используется размахивание без нее.)
Распечатать
Циферблат: печатается ЛИЦОМ ВНИЗ (уже предварительно перевернутым). Плоская выгравированная поверхность на станине для лучшей поверхности + адгезия; полость, седло механизма и замочная скважина открываются вверх → опор нет (зажимная губка замочной скважины представляет собой самонесущую воронку под углом 45°). Слои 0,2 мм, 3 стенки, заполнение 15 %.
Руки: принт плоский, без опор.
PLA или PETG, любой FDM толщиной 0,4 мм (создан на базе Bambu Lab P2S).
Источник
tengwar_lock.scad полностью параметрический (диаметр циферблата, кольцо с цифрами, кольцо с галочкой, гнездо механизма, замочная скважина). Стрелки находятся в src/hands.scad (отверстия вала соответствуют евровалу UTS). Повторный экспорт с помощью встроенного файла build.sh.
