Часы eM4
Я работаю в компании ABL GmbH и работаю над настенным ящиком eM4.

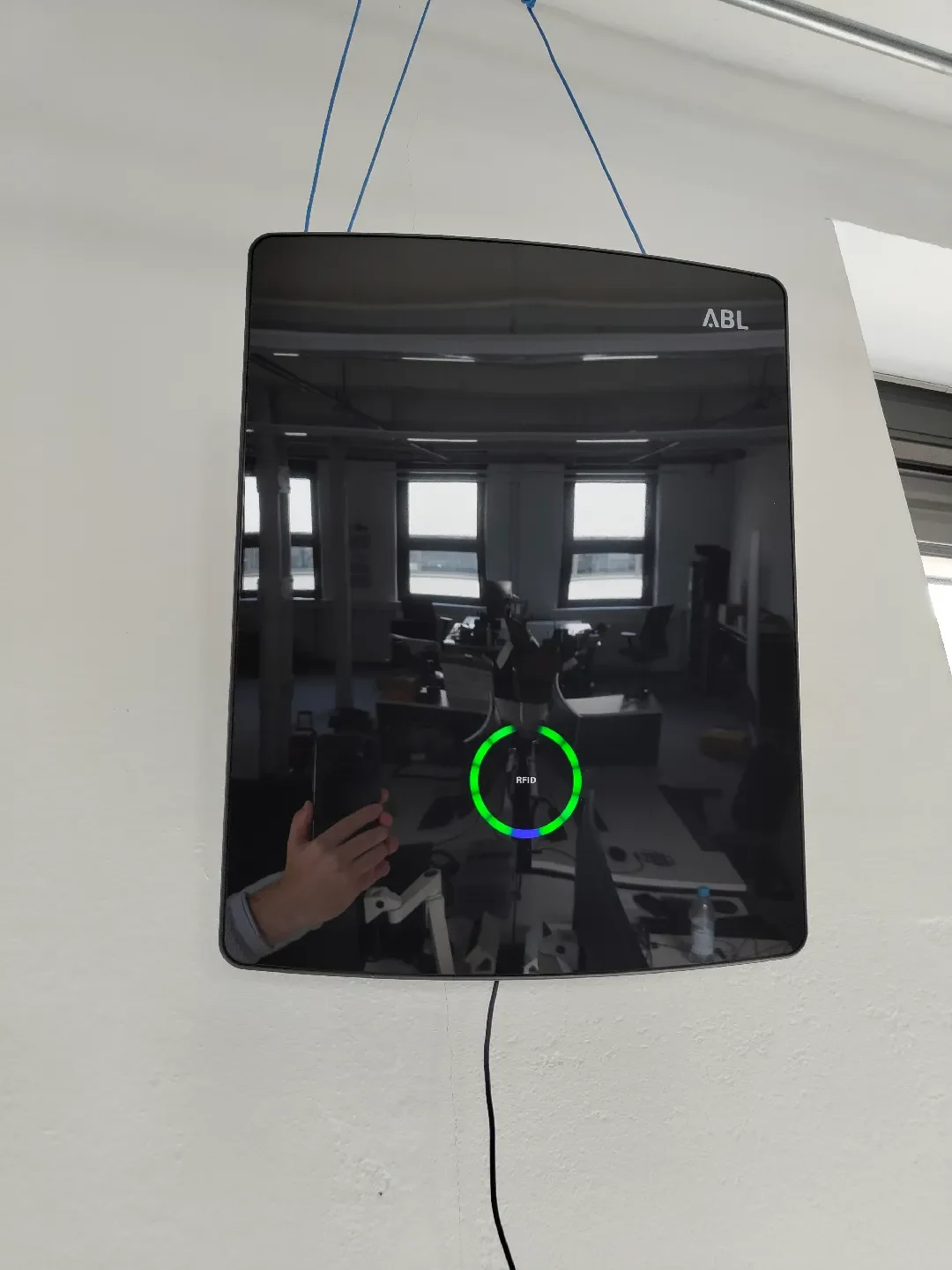

Поскольку у нас валялось много передних панелей и нам нужен был прощальный подарок для студента колледжа, который решил уйти в отставку… мы решили создать часы из светодиодного кольца на передней панели. Поскольку исходный HMI имеет только 10 светодиодов, мне пришлось создат�� новую конструкцию, используя 12 светодиодов WS2812B.

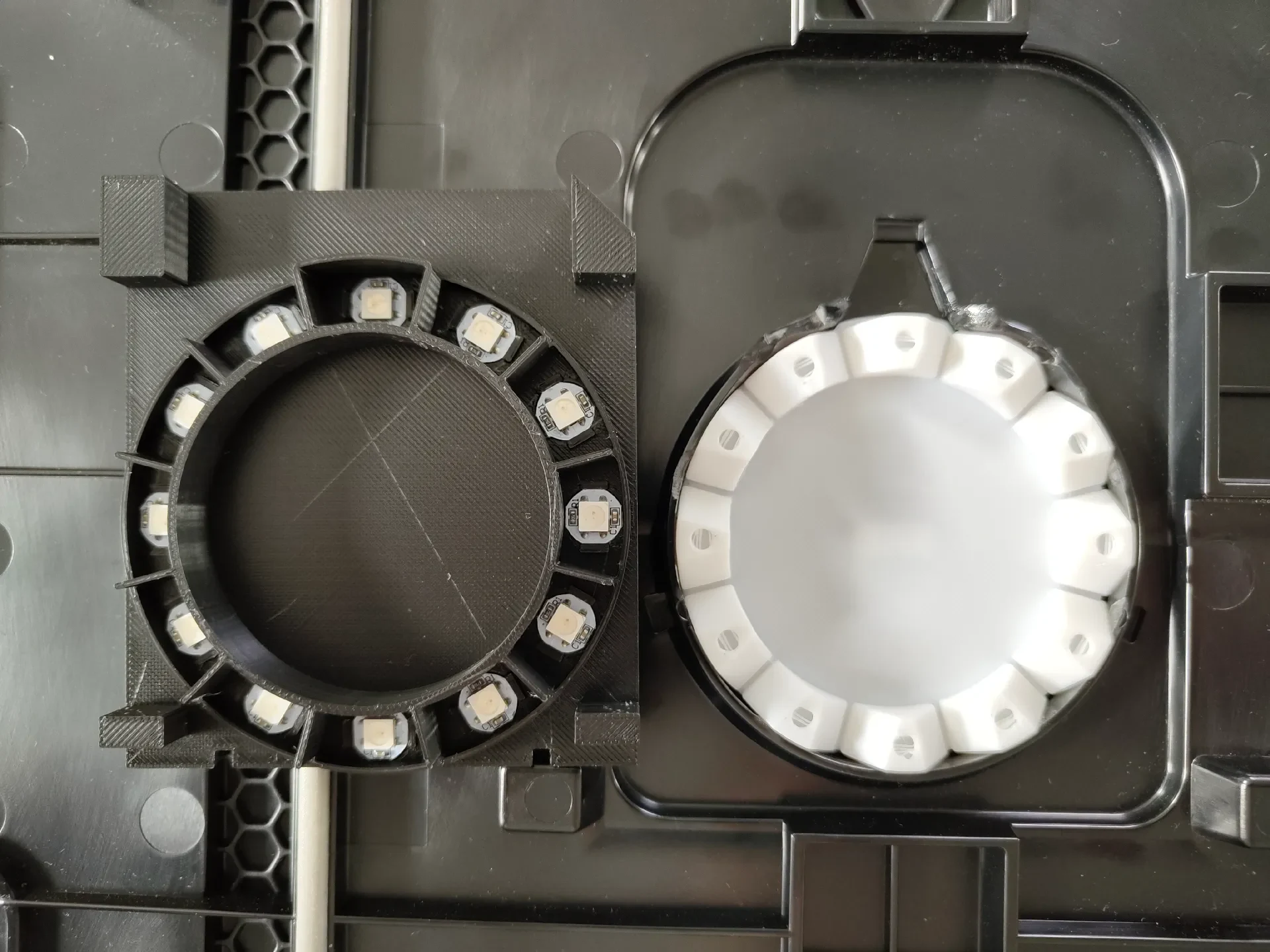

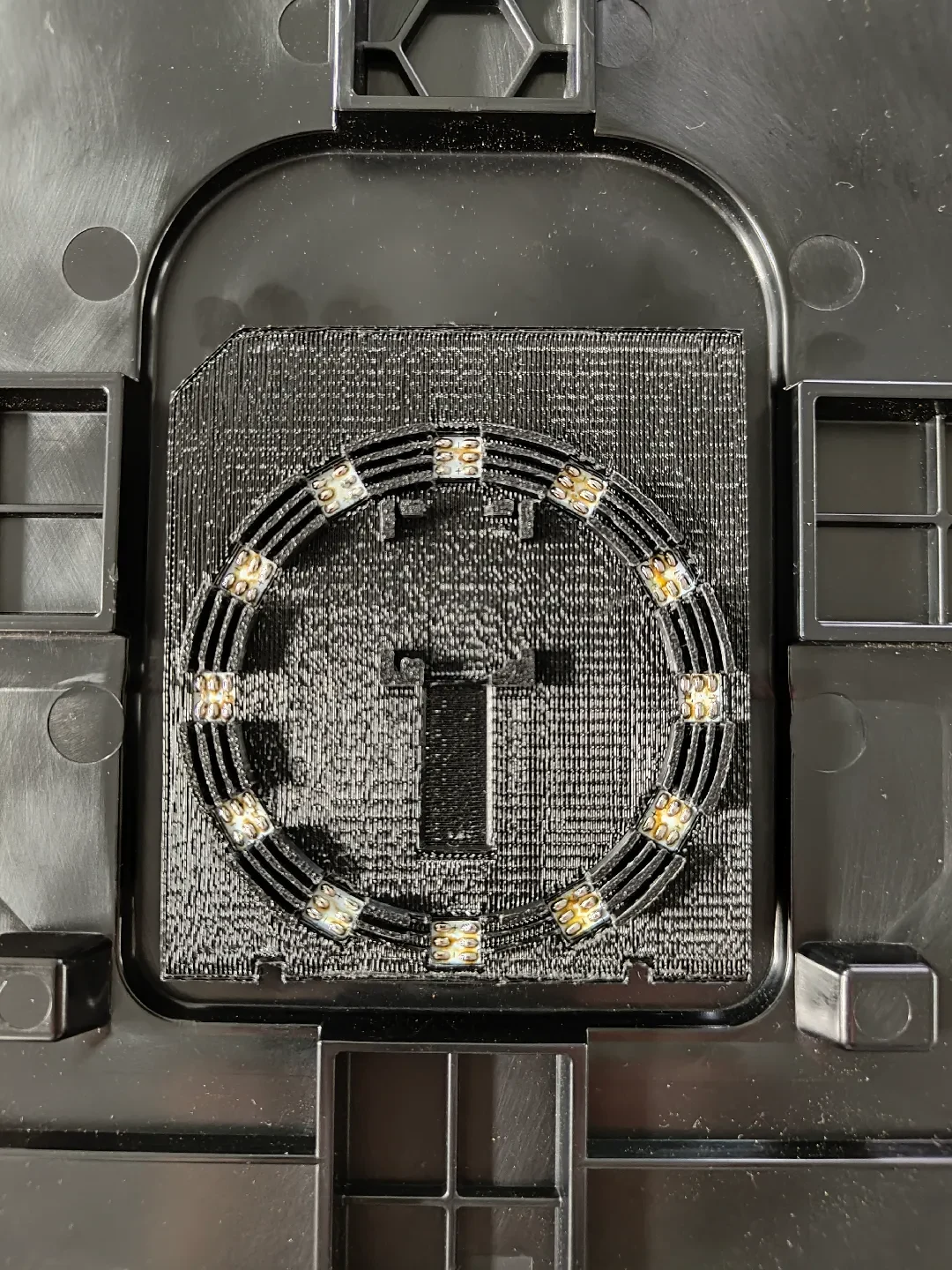

Вам необходимо снять оригинальную черную пластиковую деталь внутри светодиодного кольца и оригинальный рассеиватель с задней части передней панели (с помощью термофена). После этого можно разместить распечатанный диффузор. Он уже будет удерживаться на месте оригинальным клеем. Наверху диффузора находится светодиод и часть рамы ESP, которую можно закрепить монтажной лентой на каждом из четырех мостов.

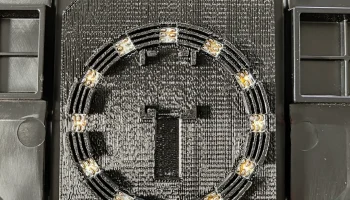

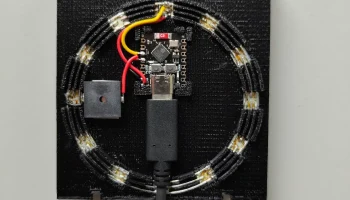

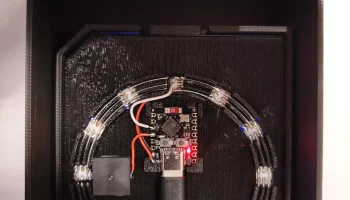

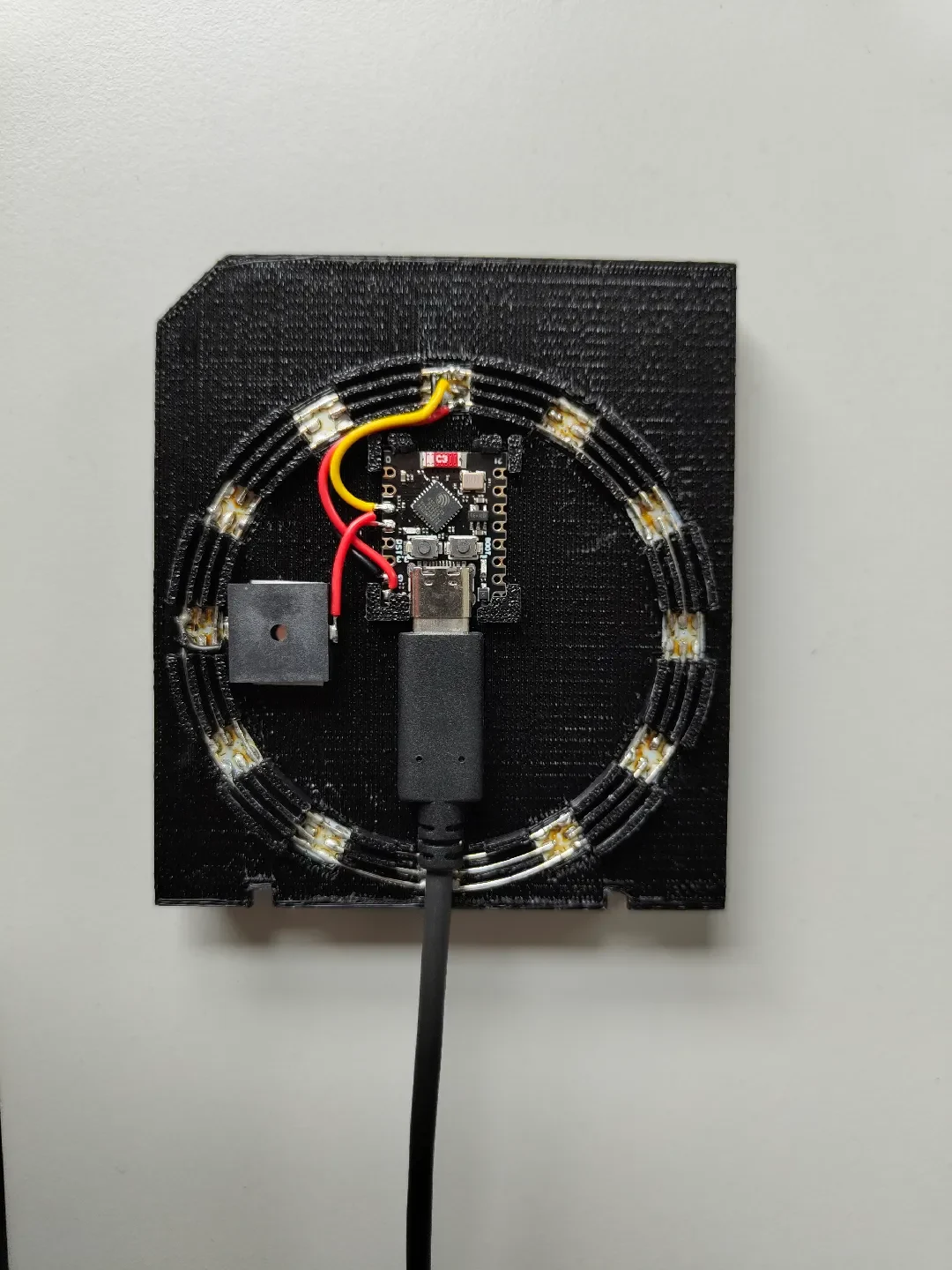

Светодиоды просто вставляются (необходимо сделать перед установкой на заднюю часть пластины) и припаиваются к задней части рамки. ESP32C3 Super Mini также будет просто прикреплен к задней части рамы.
Рамку немного сложно распечатать из-за опоры для проводов и держателя ESP сзади, но это работает.
Диффузор должен быть напечатан белым PLA без какой-либо поддержки или заполнения, чтобы добиться максимальной яркости.
Прошивку Arduino для ESP32C3 Super Mini можно найти здесь.

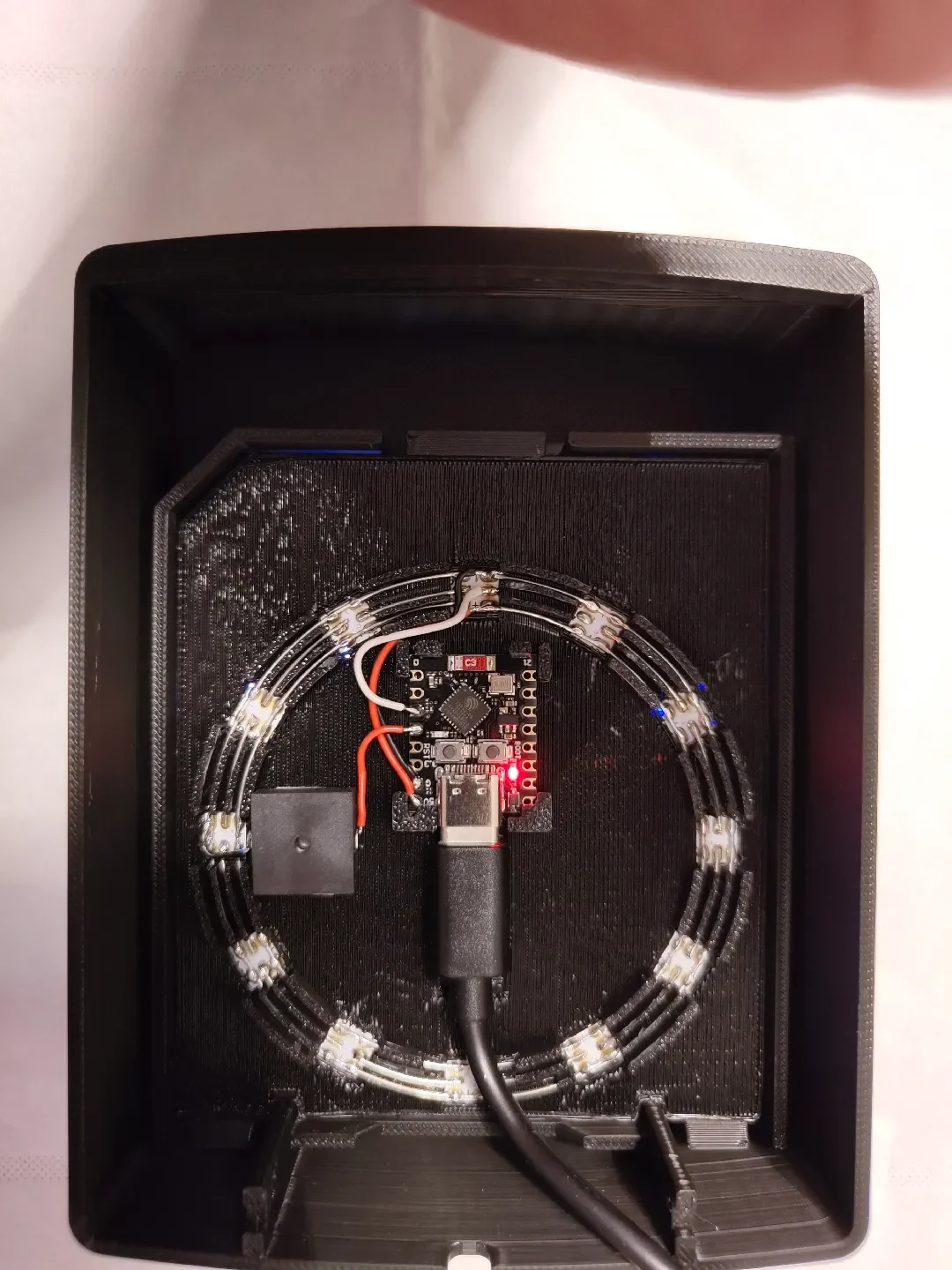

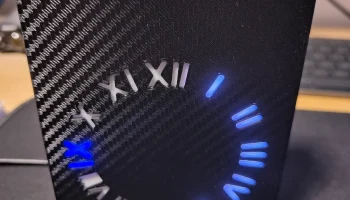

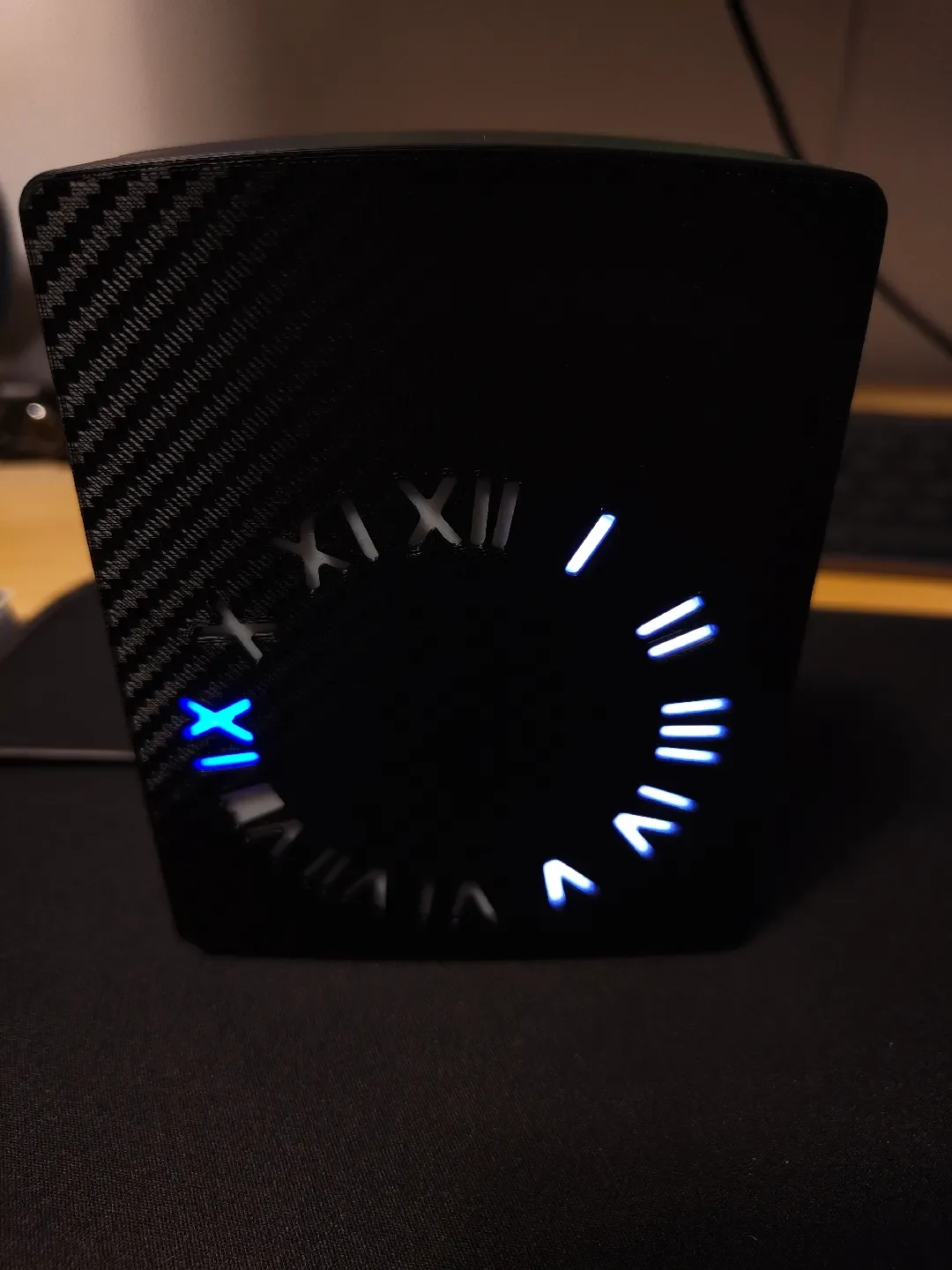

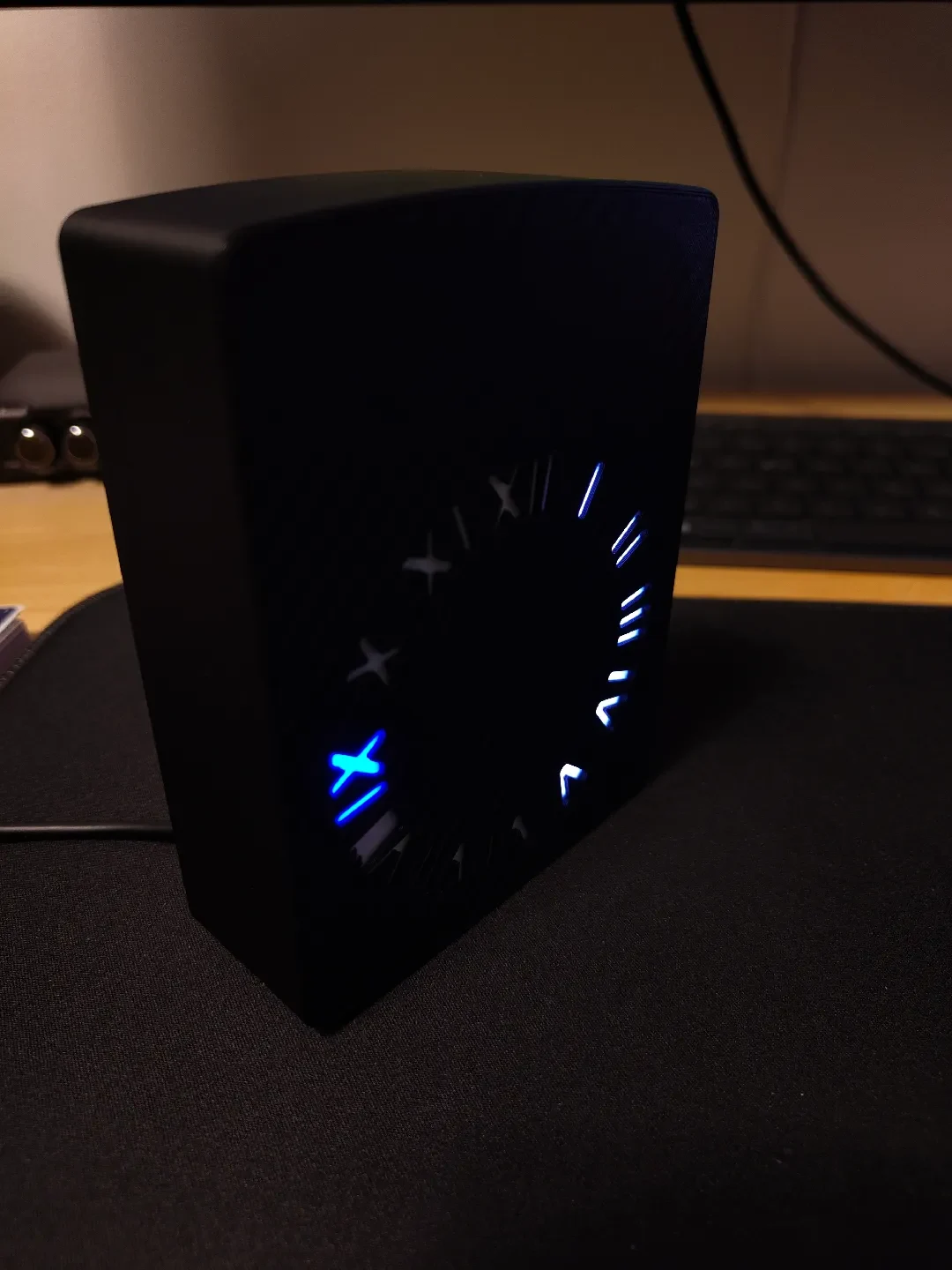

Для тех, у кого нет запасной передней панели, я также разработал небольшой отдельный корпус (например, mini eM4) с римскими цифрами на передней панели вместо оригинального кольца HMI. Рамка с диффузором легко защелкивается в корпусе. Корпус можно просто поставить на стол или повесить на wall.
