Часы с портретом персонажа и звуком!

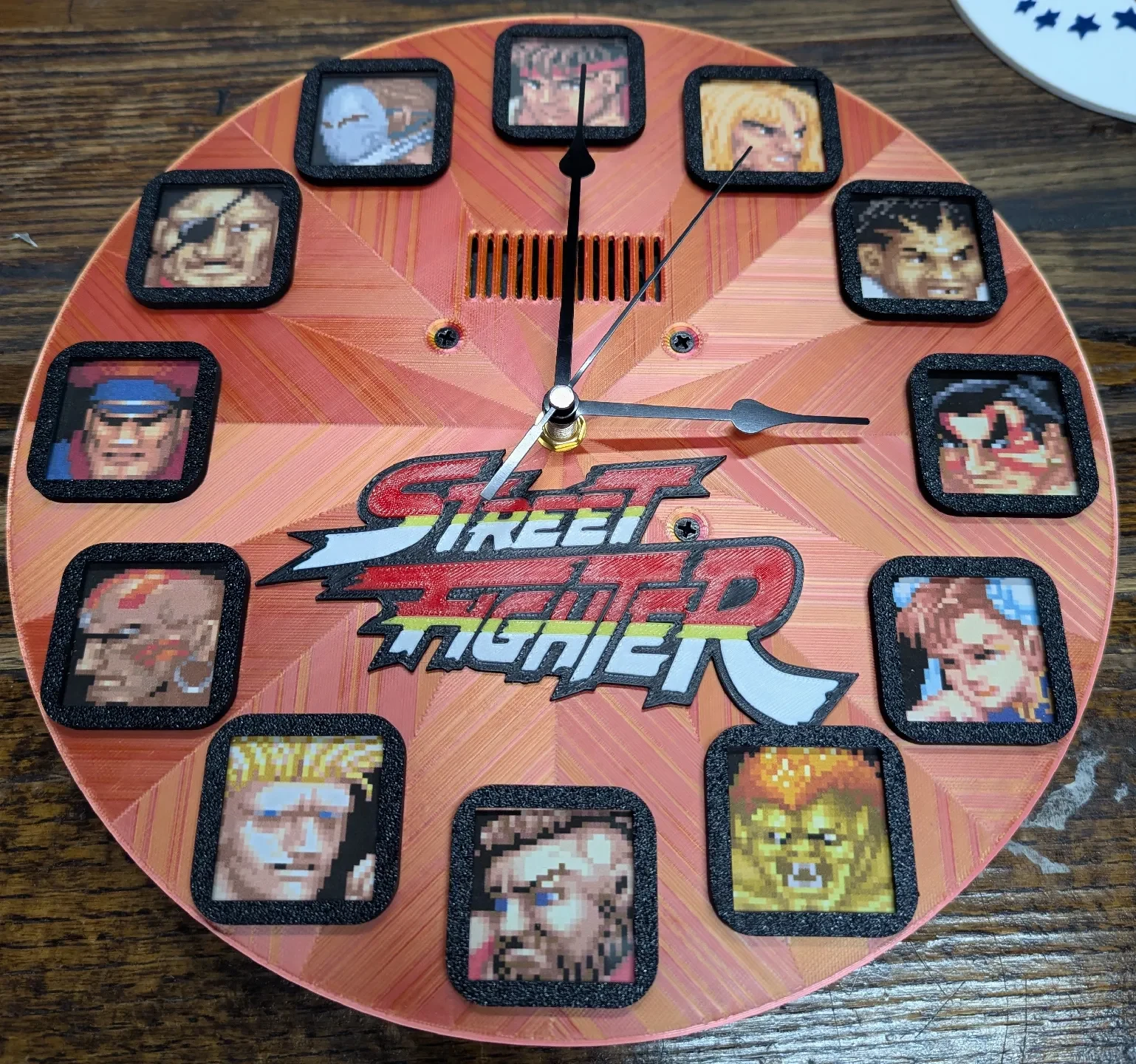

Изначально я сделал это для Тайного Санты для друга, который любит Street Fighter. Версия, которую я построил, воспроизводит сценическую музыку каждого персонажа, когда наступает час его портрета. Это должно быть легко настраиваемо и для других тем.

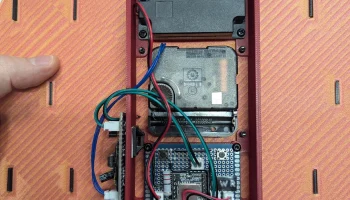

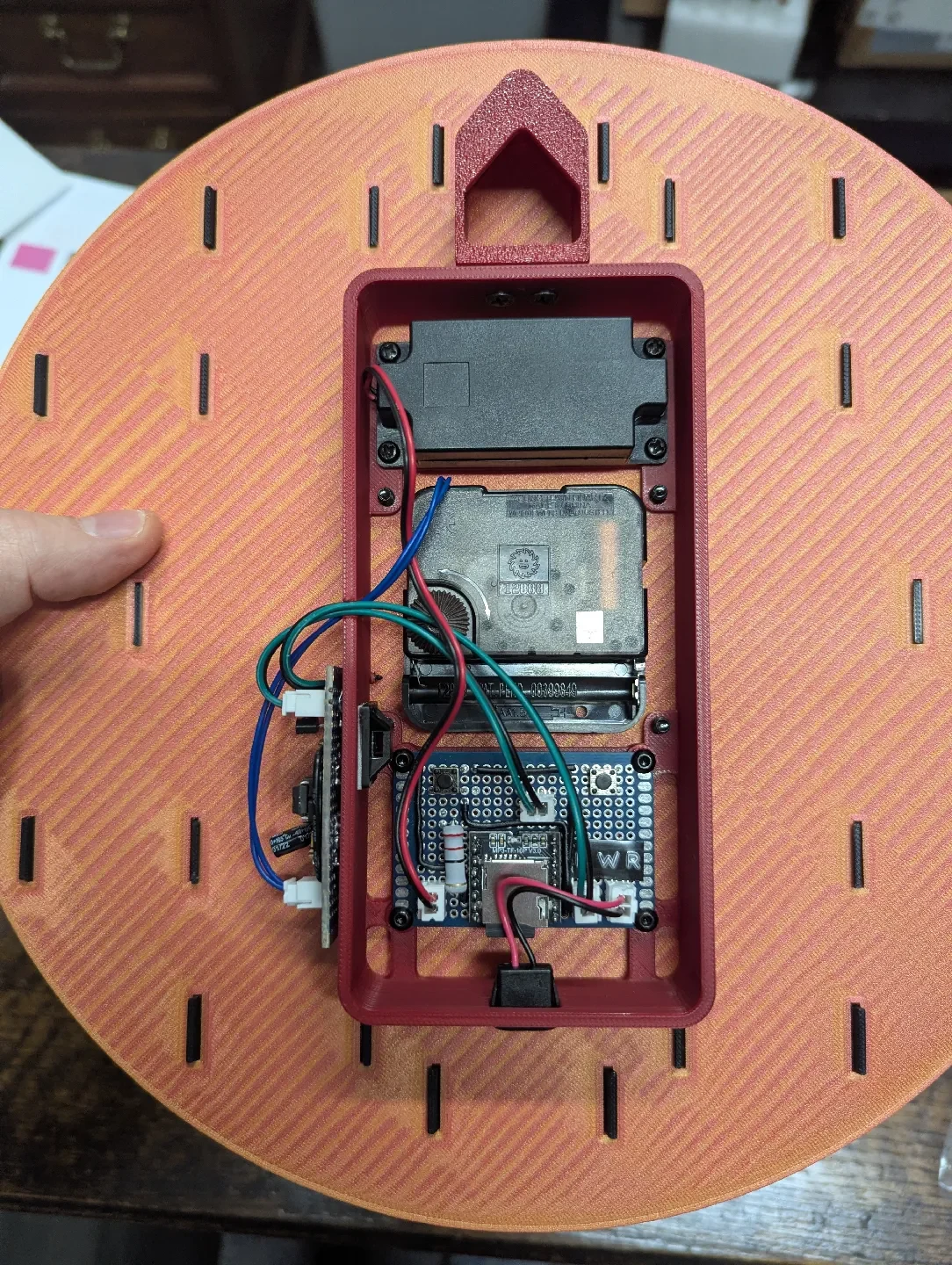

Как это работает: модуль часов ��аждый час переключает два провода, что заставляет DFPlayer воспроизводить следующую песню на SD-карте. Часы работают от батарейки типа АА и будут показывать время, пока они заряжены. Для работы аудиоплеера требуется напряжение 5 В (подключение USB-C). Аудиомодуль также сбрасывается при отключении питания, поэтому я включил две кнопки, чтобы исправить это. Правая кнопка переходит к следующей песне в списке, а правая кнопка — назад. Кнопки влево/вправо также можно удерживать для уменьшения/увеличения громкости соответственно, но это также сбрасывается при отключении питания.

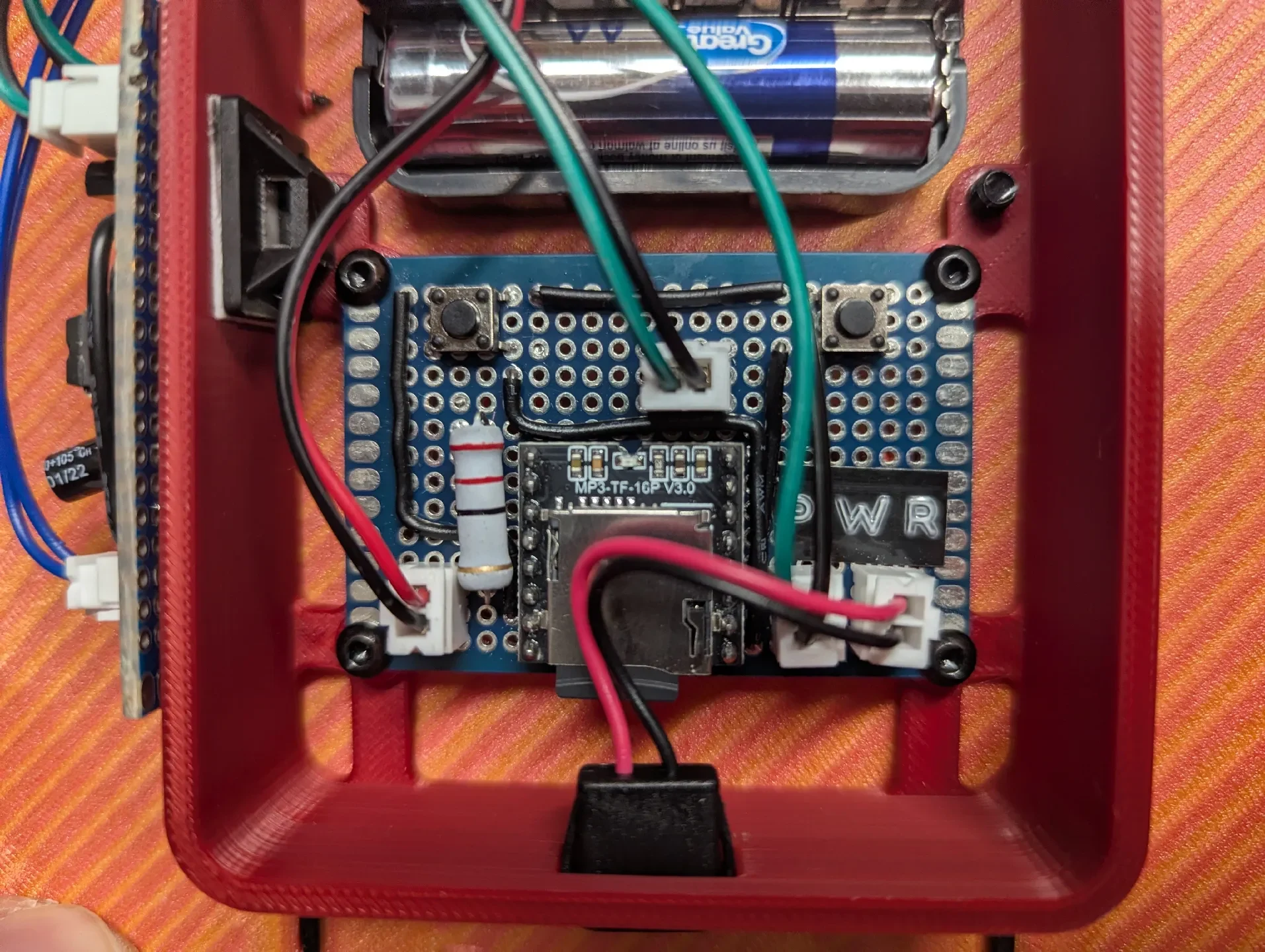

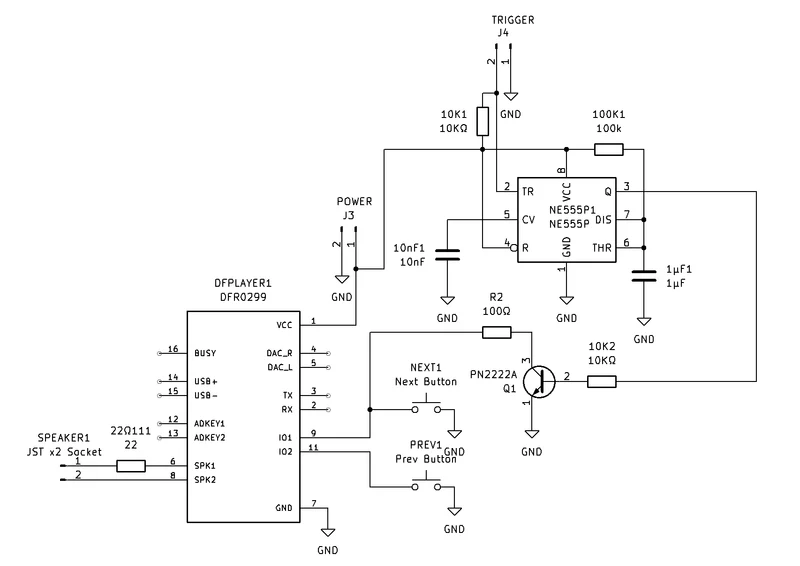

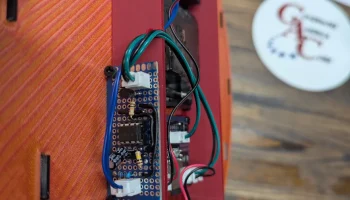

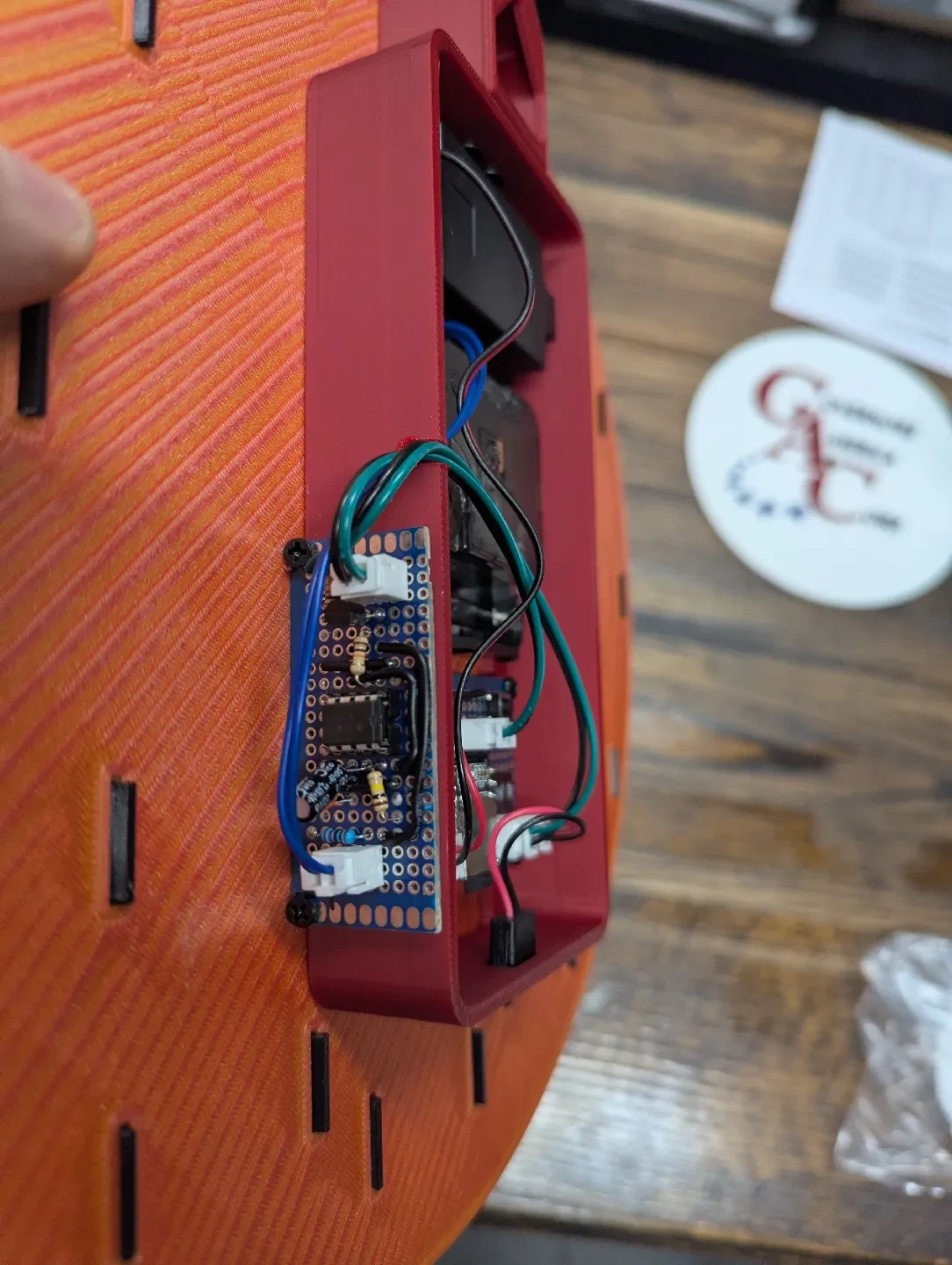

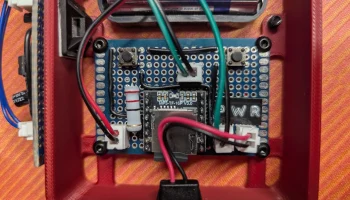

Схема: сигнал перехода от модуля синхронизации слишком быстрый, чтобы истощить вывод GPIO на DFPlayer, поэтому я добавил моностабильную схему 555 в качестве промежуточного звена. Я обнаружил, что это необходимо после сборки основной прототипной платы, поэтому на фотографиях схема триггера находится сбоку, и вы, вер��ятно, сможете разместить все это на основной плате. В комплект DFplayer входит усилитель мощностью 3 Вт, поэтому динамик также должен быть рассчитан на мощность 3 Вт. Обратите внимание, что резистор сопротивлением 22 Ом, включенный последовательно с динамиком, предназначен для уменьшения громкости, которая мне показалась слишком громкой. Он должен иметь более высокий номинал, чем стандартные резисторы (я использовал 2 Вт), и его значение можно регулировать в с��ответствии с вашими предпочтениями по громкости. Вы могли бы даже использовать потенциометр, но мне было трудно найти тот, который имеет достаточно высокий рейтинг. Также обратите внимание, что не все зарядные устройства USB-C работают с этим. Я не уверен, почему, но подозреваю, что это может быть потому, что он просто потребляет 5 В напрямую, не связываясь с зарядным устройством, что может не понравиться некоторым более продвинутым зарядным устройствам.
Прошу прощения за неряшливость в электронике, я инженер-механик.
Спецификация:
DFPlayer Mini: https://wiki.dfrobot.com/dfplayer_mini_sku_dfr0299
Любая SD-карта
Таймер 555: https://www.amazon.com/dp/B0FD7GNNLD?th=1
Протоплата 40x60 мм: https://www.aliexpress.us/item/3256806837949674.html?spm=a2g0o.order_list.order_list_main.93.679318020E9lAl&gatewayAdapt=glo2usa
Разъем USB C: https://www.amazon.com/dp/B0C7CPYL79
Динамик мощностью 3 Вт: https://www.amazon.com/dp/B0822Z4LPH?th=1
Модуль триггерных часов: https://www.amazon.com/dp/B078S24GGQ?th=1.
Винты M3: с головкой под торцевой ключ и с плоской головкой.
Окна толщиной 1,5 дюйма x 1,5 x 2 мм: https://www.ebay.com/itm/174367497400?var=473569576499
Различные провода, разъемы, резисторы, конденсаторы, кнопки и т.д.
Я приклеил этот логотип из Faran3D спереди для конкретного, который я сделал: https://makerworld.com/en/models/187106-street-fighter-logo-ams#profileId-206121
Я также получил изображения персонажей от Косме здесь: https://www.pixilart.com/kombatent/albums/street-fighter-33390
Если у вас возникнут вопросы, обращайтесь!
