Простые обучающие часы с дополнительным механизмом
Образовательные часы — от простых к менее простым
Это проект для моей подруги, которая не хотела покупать для своего класса целый набор игрушечных часов. Базовая конструкция должна быть максимально простой. Механизм крепления не поднимает заднюю часть часов, поэтому без него они будут лежать на столе ровно, как доска.
Базовый дизайн:
Базовый дизайн — это всего лишь циферблат и две стрелки. Минутная стрелка сначала крепится к циферблату. Механизм зажима здесь немного туговат. Я вдавил его плоскогубцами и немного сжал зажимы перед вставкой. Это довольно сложно для слоев, поэтому для прочности я рекомендую печатать руки с высотой слоя 0,1 мм и из более гибкого материала, такого как petg. После этого таким же образом часовая стрелка вставляется в минутную.
Простой механизм:
Если вы хотите, чтобы стрелки часов устанавливались автоматически при повороте минутной стрелки (часовая стрелка слишком туго поворачивается), вам нужно напечатать корпус, трансмиссию, минутную ось и часовую ось. После сборки базовой конструкции соберите корпус, как показано на рисунке.
Важно совместить выступы на осях, как показано на изображении, чтобы руки располагались правильно. Установите базовую конструкцию на 12:00 и установите ее поверх механизма. Нажимайте посередине, пока оси не попадут в руки. Это может стать немного неудобным. Возможно, потребуется некоторое ерзание и покачивание. После этого вставьте зажимы в отверстия на задней стороне циферблата. Они должны защелкнуться на месте.
Менее простой механизм:

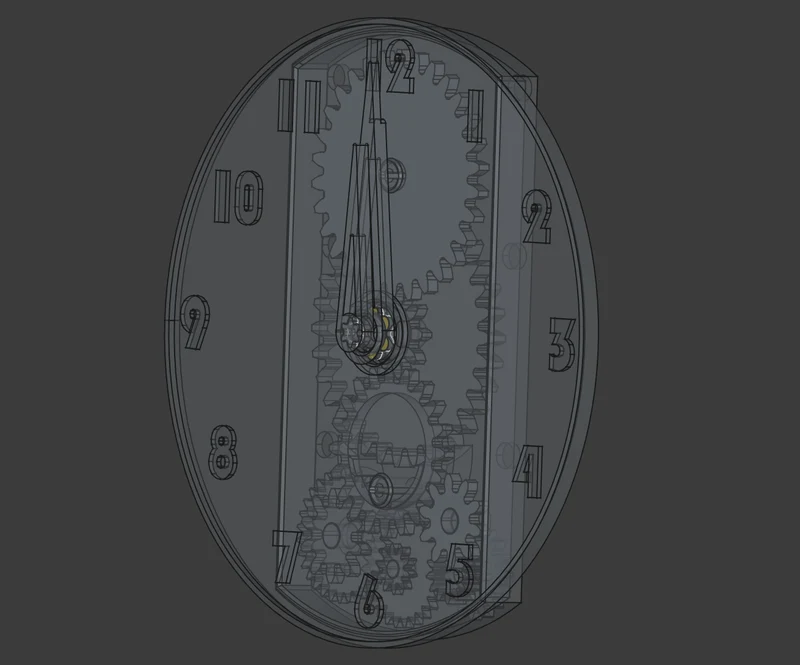

В случае, если часы задуманы как единый проект или предполагается, что они будут обычными функционирующими часами, соберите простой механизм, как описано выше, и вставьт�� остальные шестеренки в следующем порядке:
Разместите механизм с именем ReductionMotor2 следующим образом:
Разместите механизм с именем ReductionMotor1 следующим образом:
Разместите шестерню OuterShaft следующим образом:
Он будет немного выступать сзади. Чтобы он сидел заподлицо, положите все это на стол так, чтобы оно немного свисало с края. Возьмите шестерню OuterGear и установите ее на заднюю часть OuterShaft:
Теперь возьмите HoldingGear и RingGear и вставьте их, как показано на рисунке:
Наконец добавьте базовую конструкцию, как описано в разделе «Простой механизм». Дополнительные отверстия в корпусе предназначены для крепления любого самодельного механизма, приводящего в движение часы с помощью внешней шестерни.
Дополнение
Внешняя шестерня приводит в движение минутную стрелку с передаточным отношением 1:6.
Внешняя шестерня имеет модуль 1 мм и 16 зубьев.
Я напечатал все с помощью сопла 0,4 мм и петга
