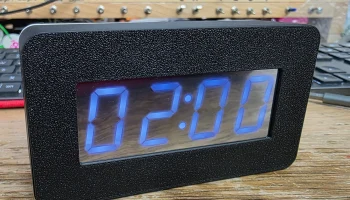

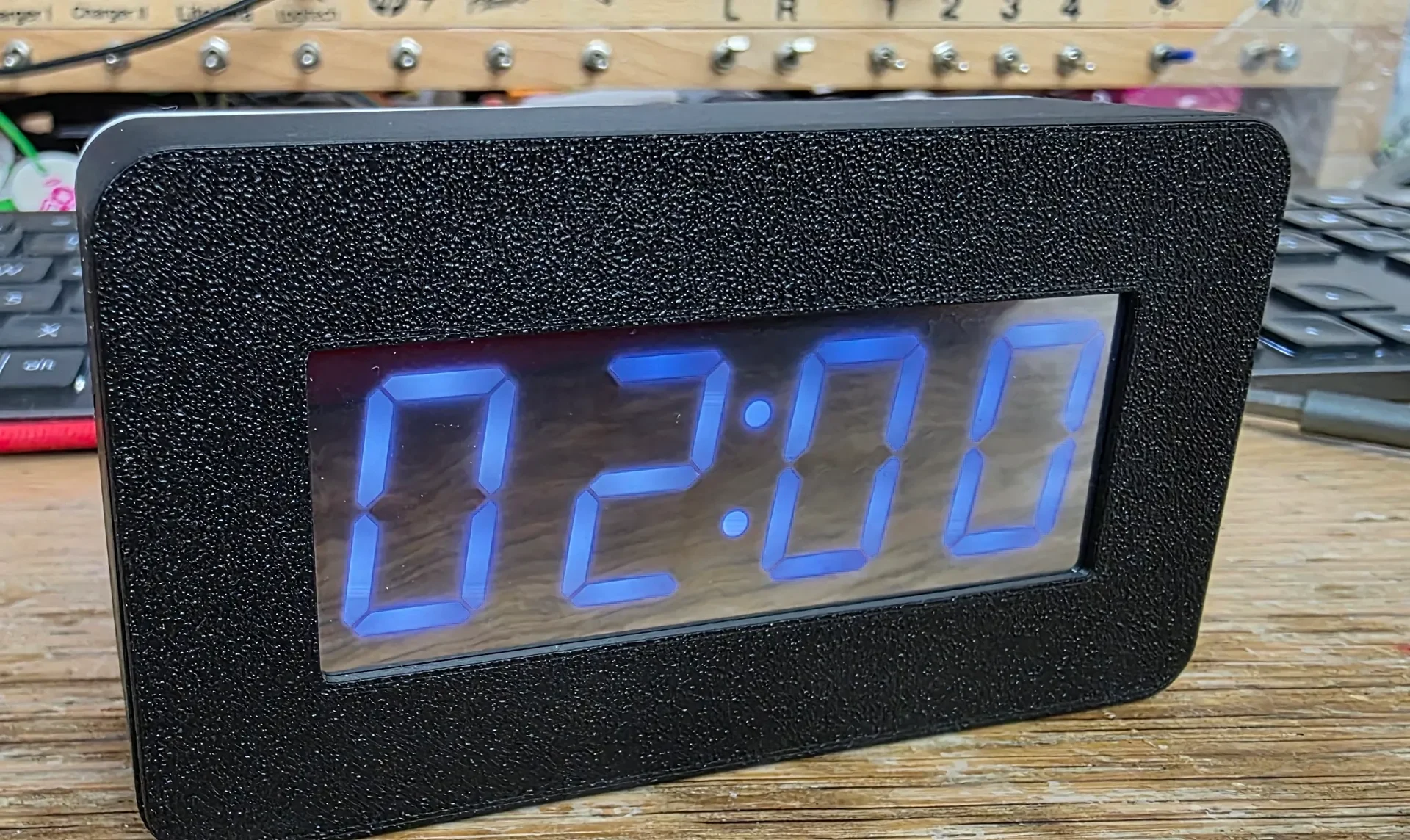

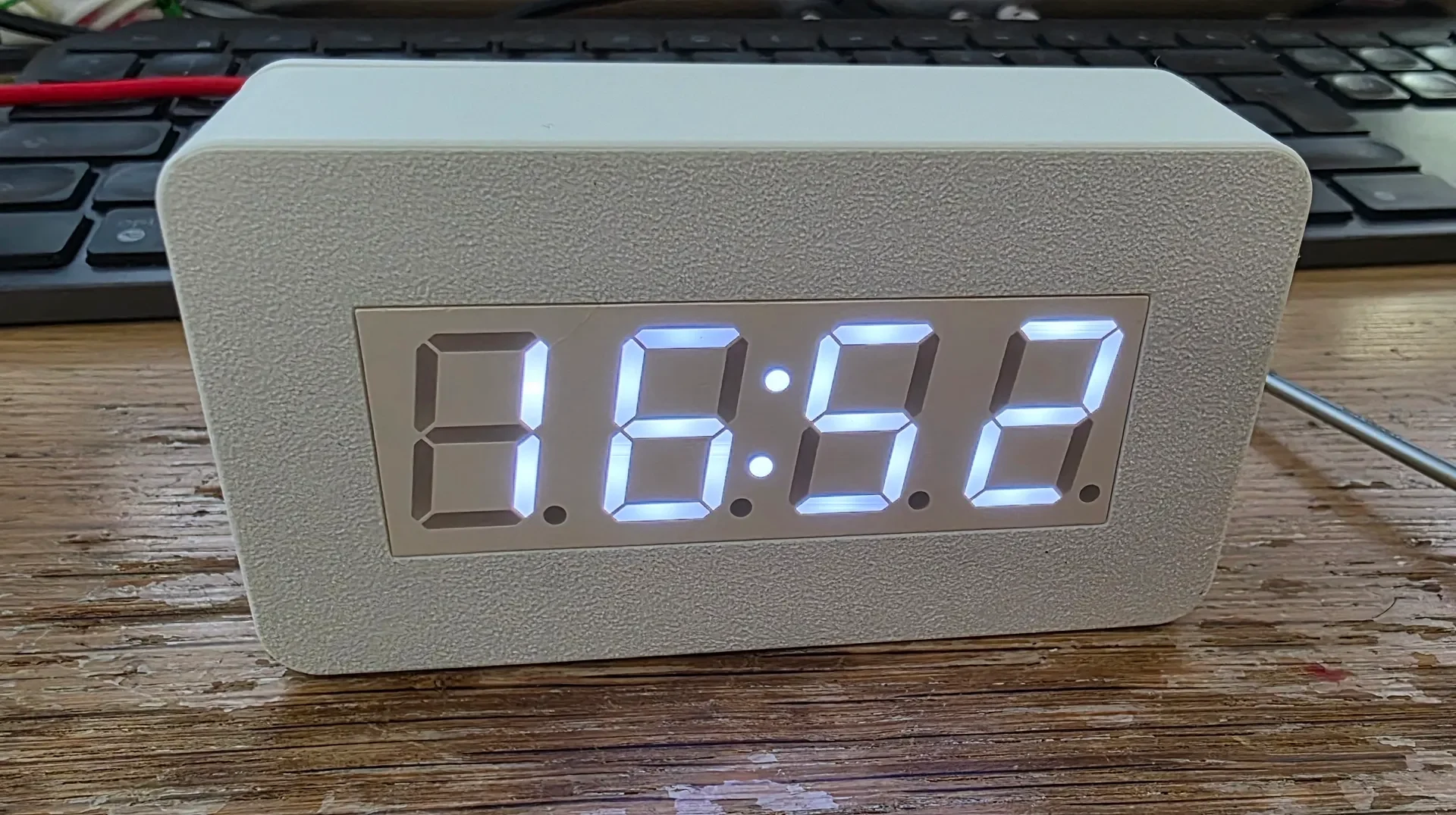

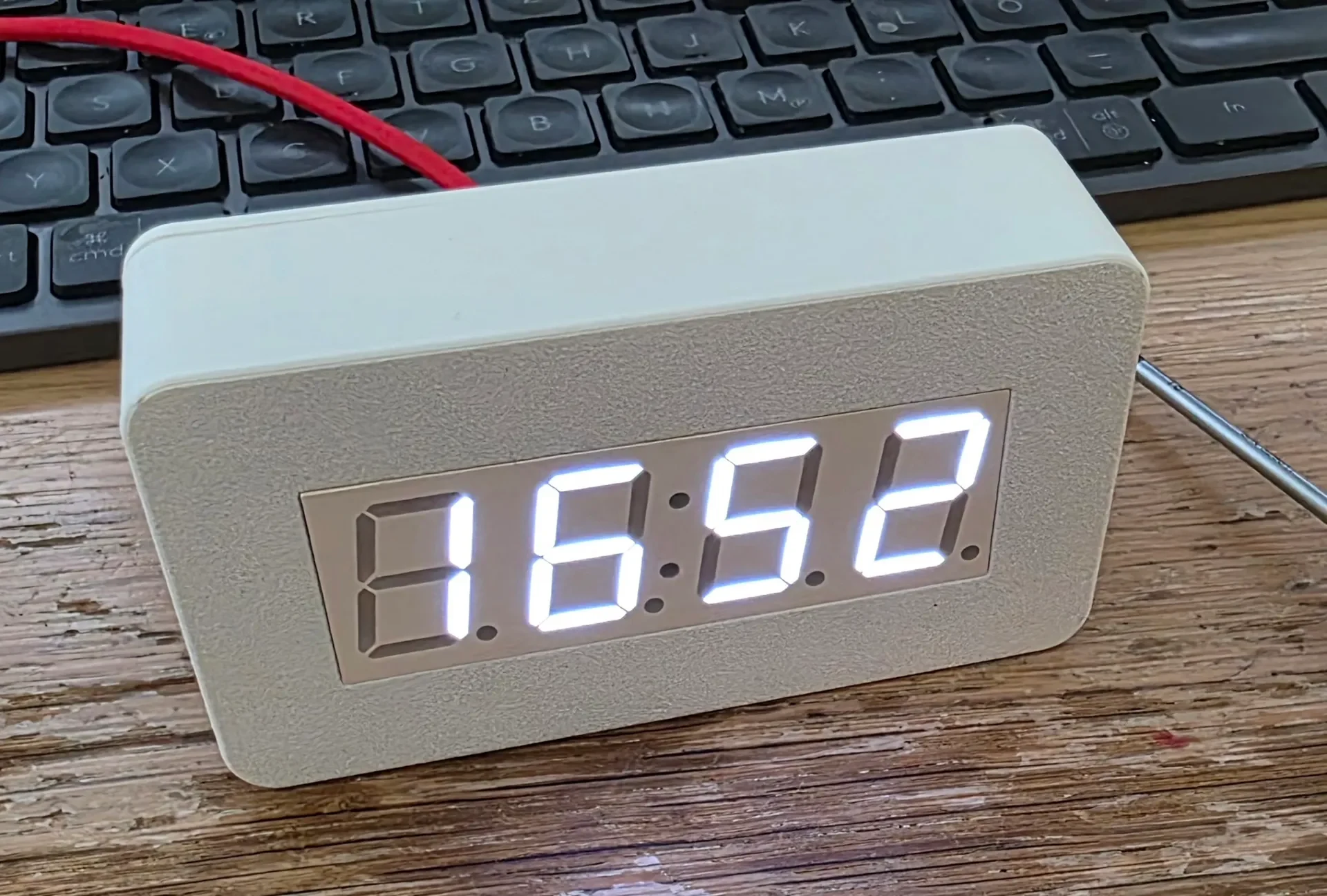

XY-Clock WiFi/Sinilink Clock

Вам понадобится:

1x сами часы
https://s.click.aliexpress.com/e/_c3QOXIxb
https://s.click.aliexpress.com/e/_c3wPSZcp
https://s.click.aliexpress.com/e/_c2vxBwkV

2x M2,5x 10 мм, потайные
7x M2,5x 8 мм, потайные
2x M2,5x 5 мм, потайные

Шестигранный привод
https://s.click.aliexpress.com/e/_c4kBzxfJ

Торкс привод
https://s.click.aliexpress.com/e/_c3qnP3i9

Необходимый источник питания составляет 5 В через USB, «умное» зарядное устройство USB-C не будет работать (без триггера), вам понадобится кабель USB-A — USB-C.

1x гнездо USB C
https://s.click.aliexpress.com/e/_c4sbJ8PT
https://s.click.aliexpress.com/e/_c3OADhPf

Сборка:

Включите его и настройте в соответствии с XY-Clock Sinilink.

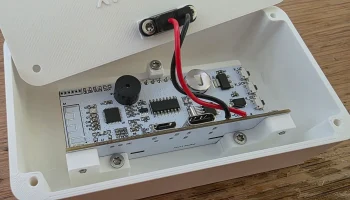

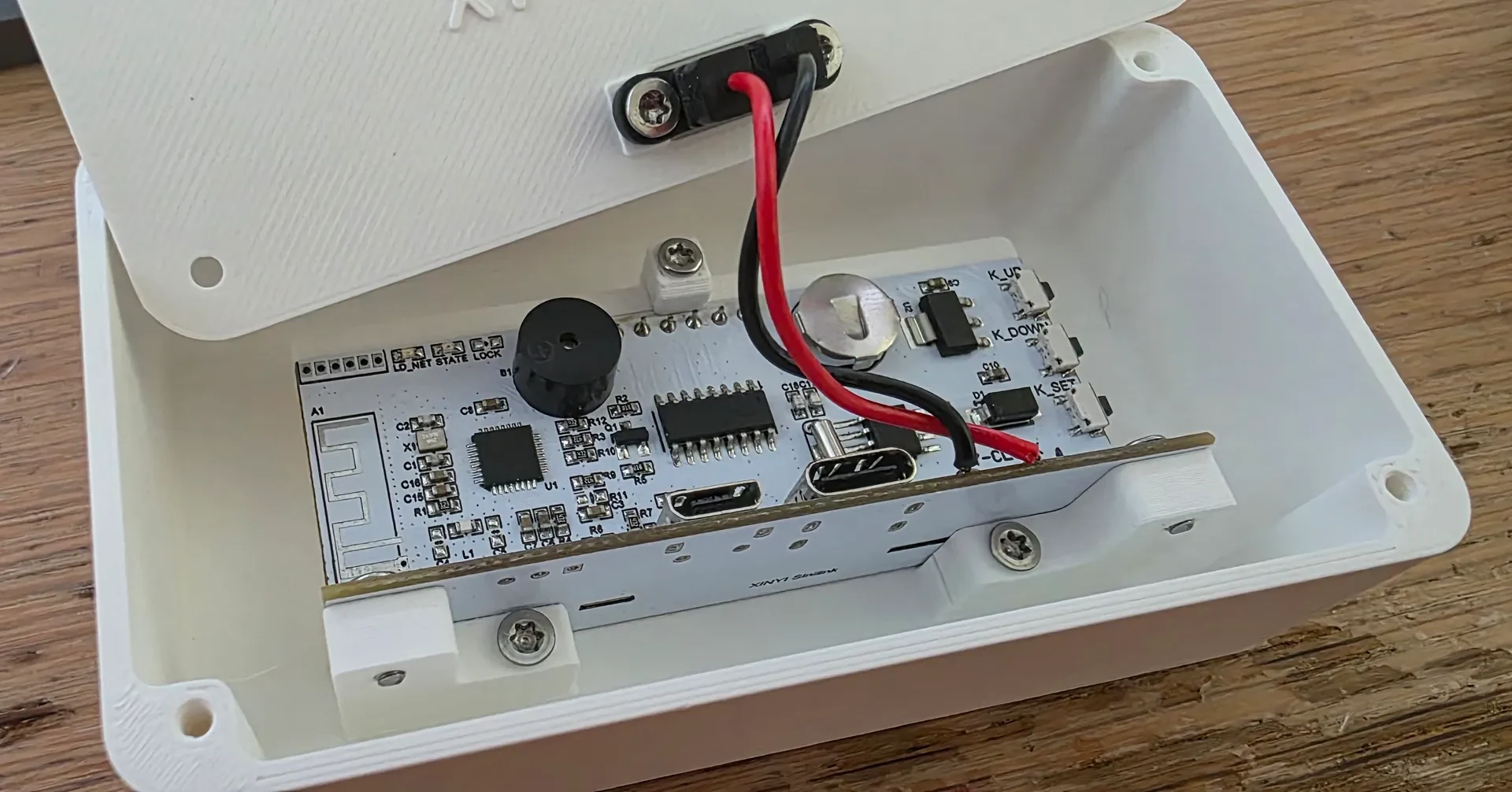

Припаиваем USB-разъем к часам

Прикрепите две L-ножки к часам, см. рисунок (необходимо распечатать дважды...) (2x8 мм)

Прикрепи��е часы ножками к основанию (2x10 мм).

Установите верхний маленький держатель для часов (1x8 мм).

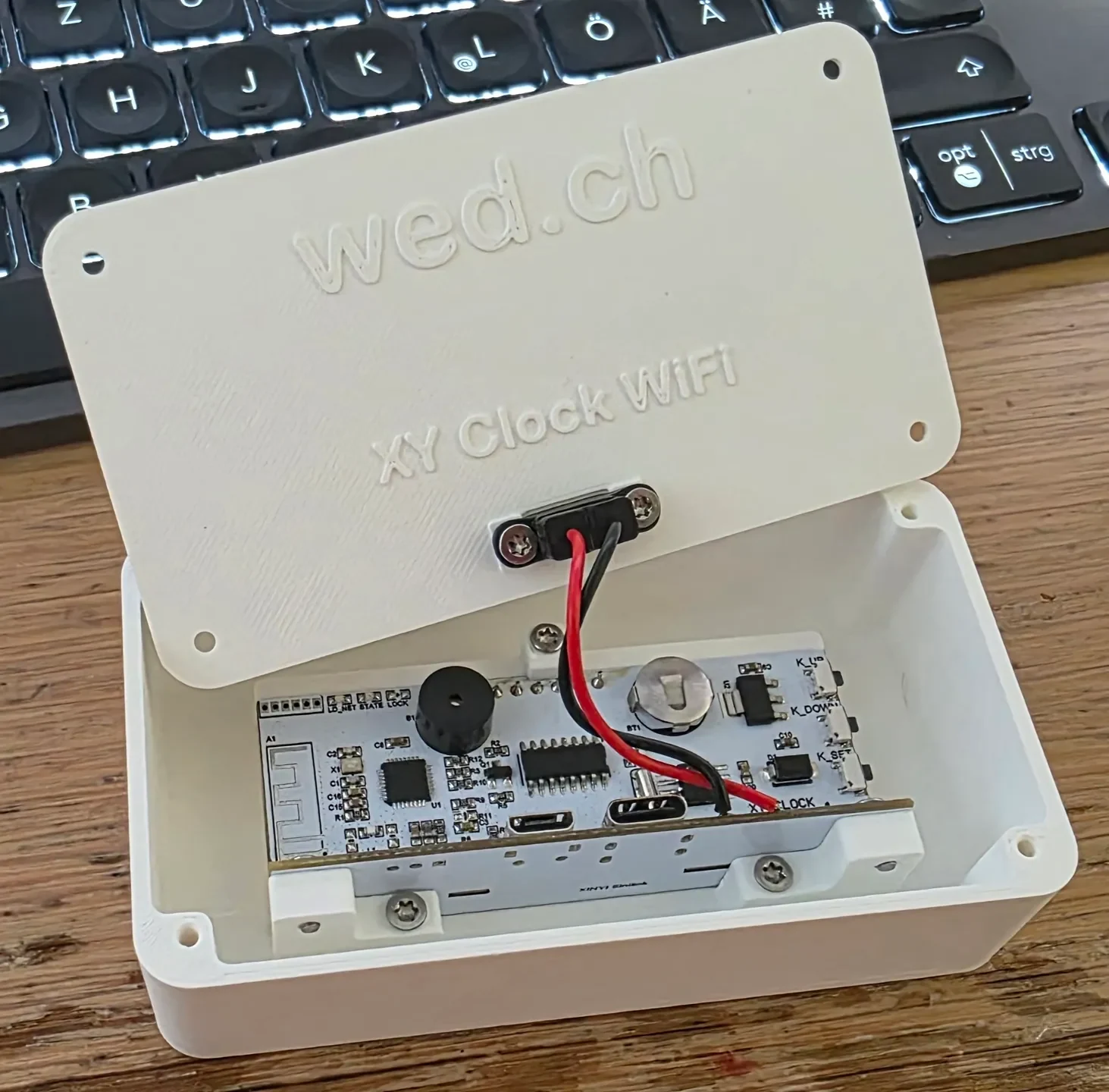

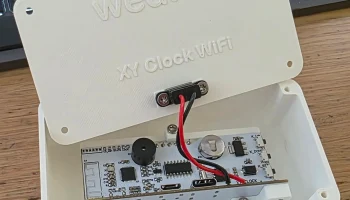

Прикрепите USB-C к задней панели (2x5 мм).

Установите заднюю пластину (4x8 мм)

Готово

Примечание:
Если вам нужен настоящий разъем USB-C, я создам для вас дизайн.

Примечание:
Поля небольшие, если что-то не подойдёт, дайте знать, я адаптирую под вас.
Я пробовал использовать два разных часа, оба работали, но качество может быть проблемой...

Примечание:
В часах есть маленькая батарейка — ее можно вынуть, она бесполезна, так как часы черпают время из интернета. Я сделал это, чтобы предотвратить утечку.

= = = =

Вариант:

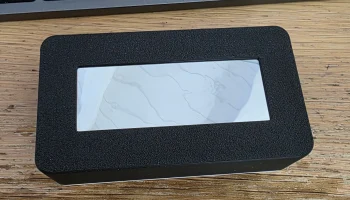

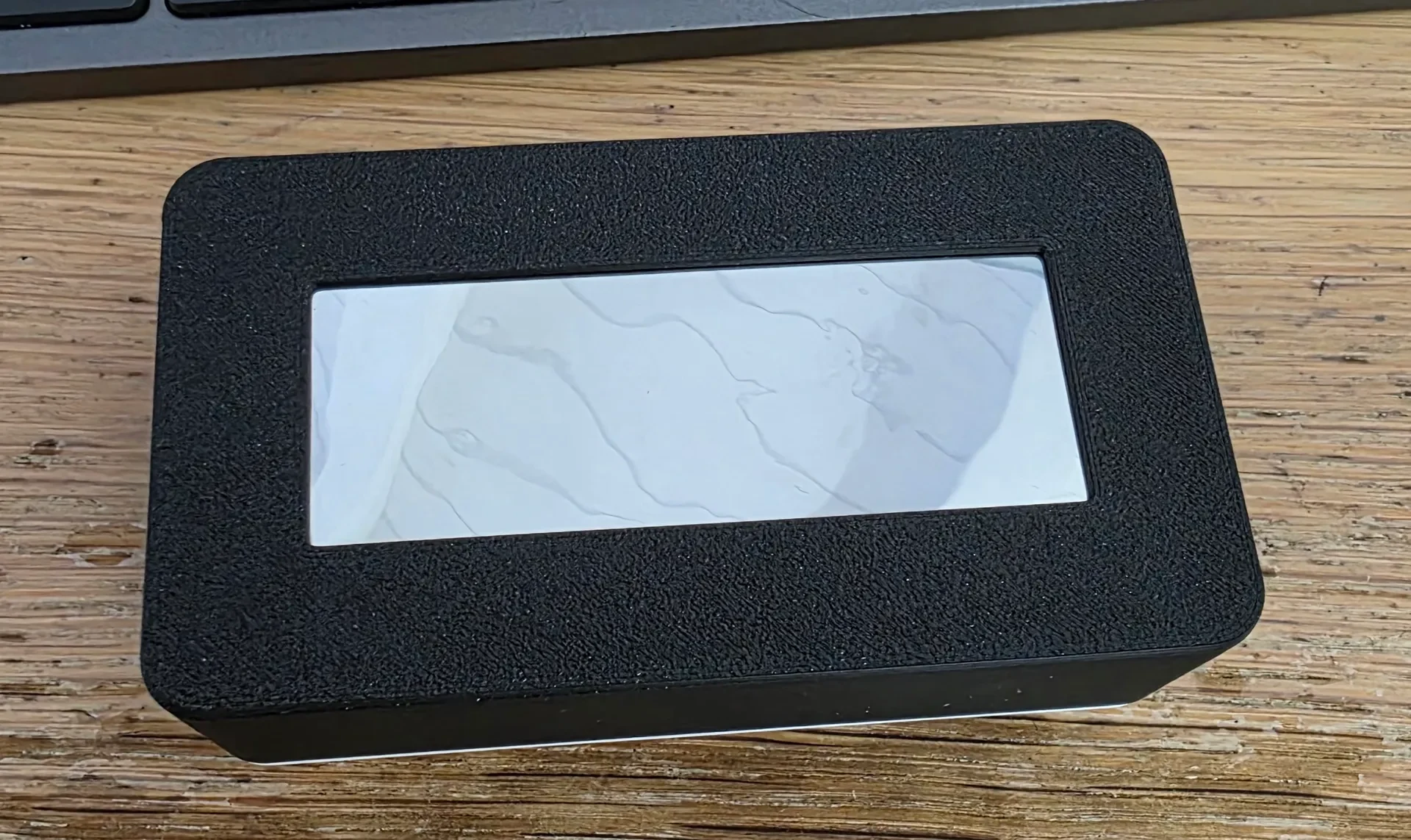

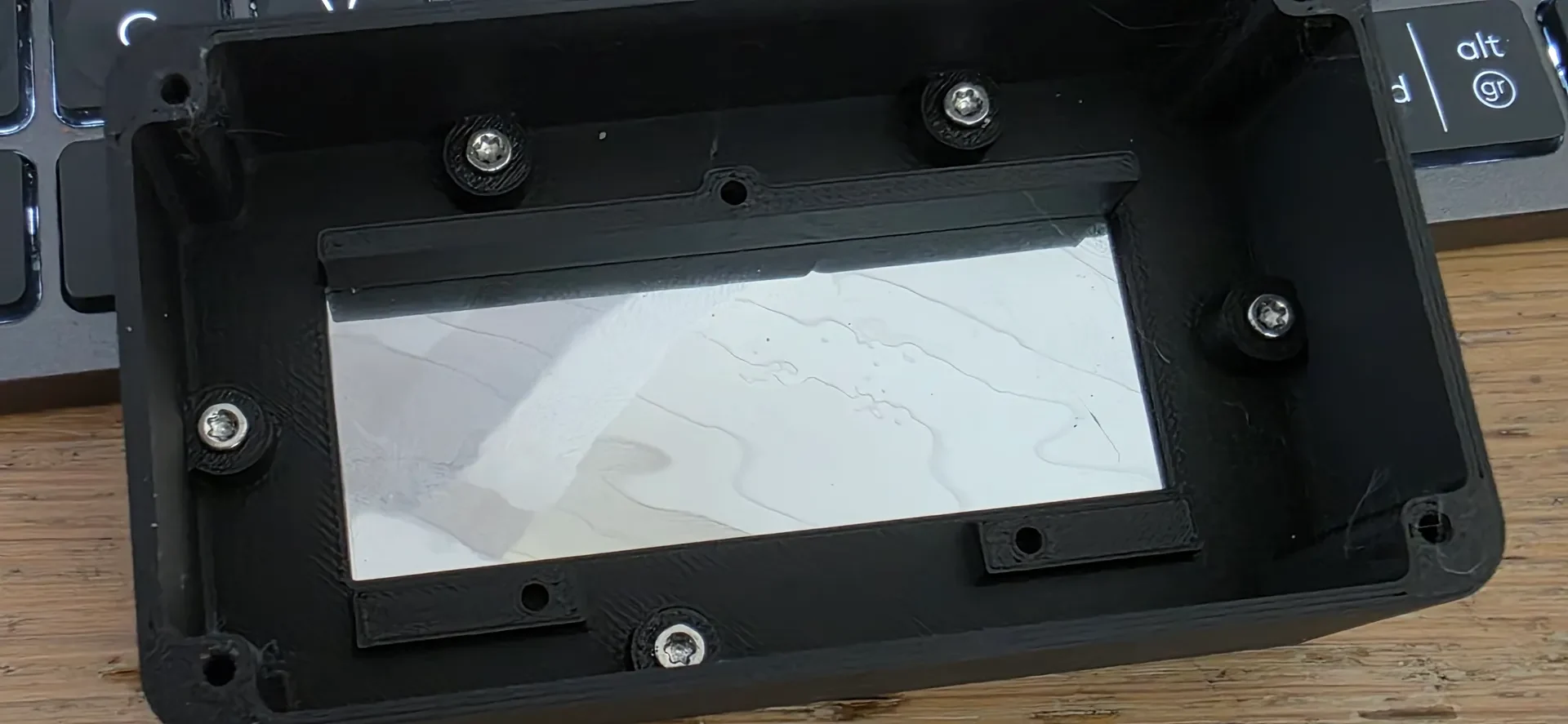

Если часы слишком яркие или вы хотите, чтобы что-то было перед сегментным дисплеем, используйте следующие части:

помимо вышеперечисленного вам понадобится:
+ 5x M2,5x 8 мм, потайные
+ Свой фильтр

Примечание:
Один плоский, другой имеет зазор 0,1 мм, а другой 0,2 мм. Распечатайте то, что вам нужно
Пять винтов, удерживающих панель, будьте ОЧЕНЬ осторожны при их затягивании… Я же говорил вам...
