Модернистские полочные часы

Модернистские полочные часы

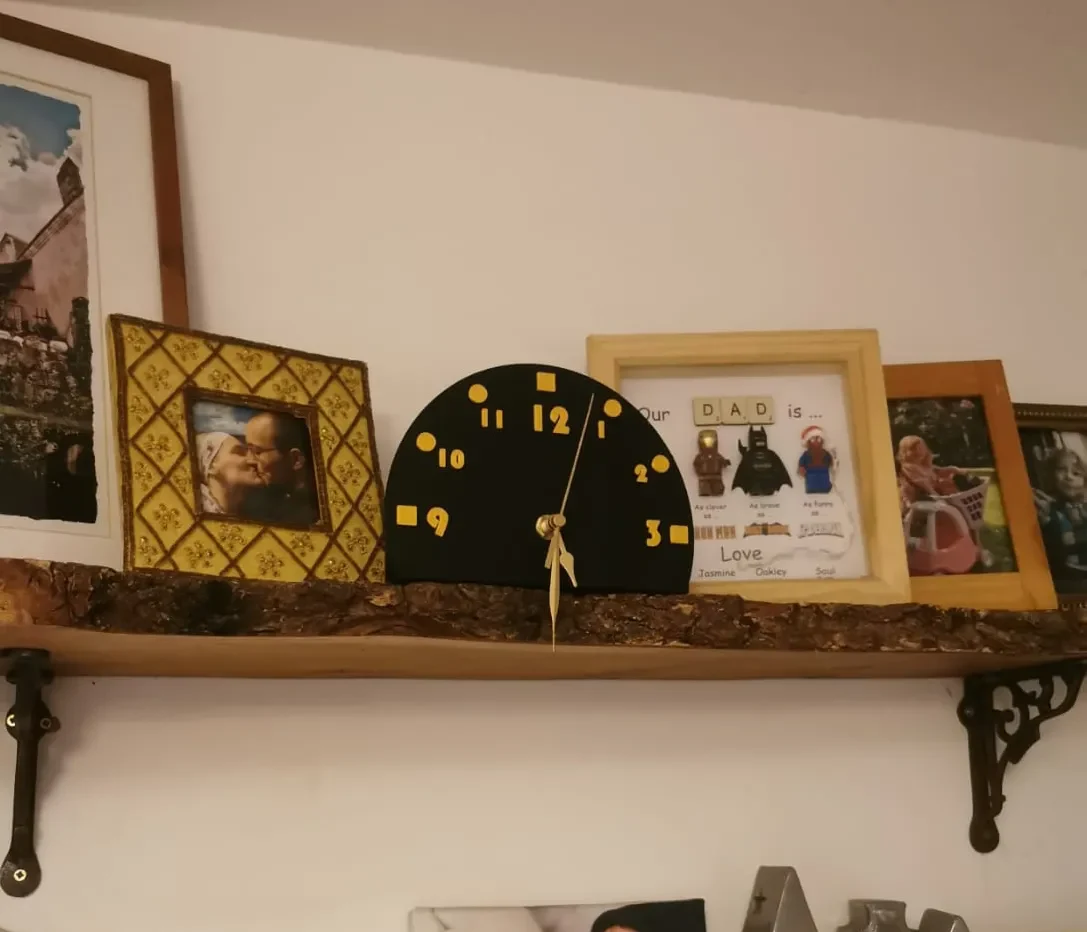

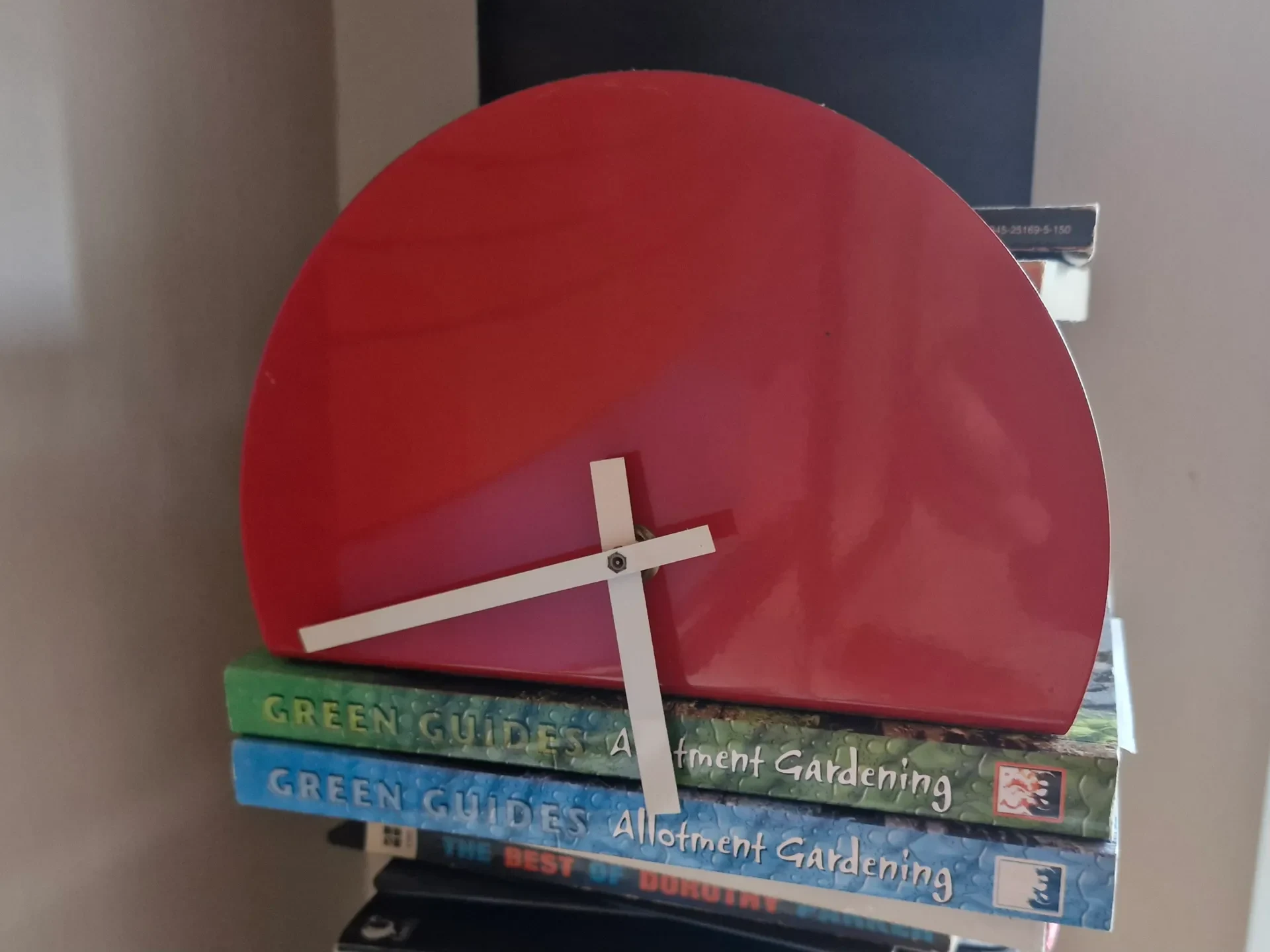

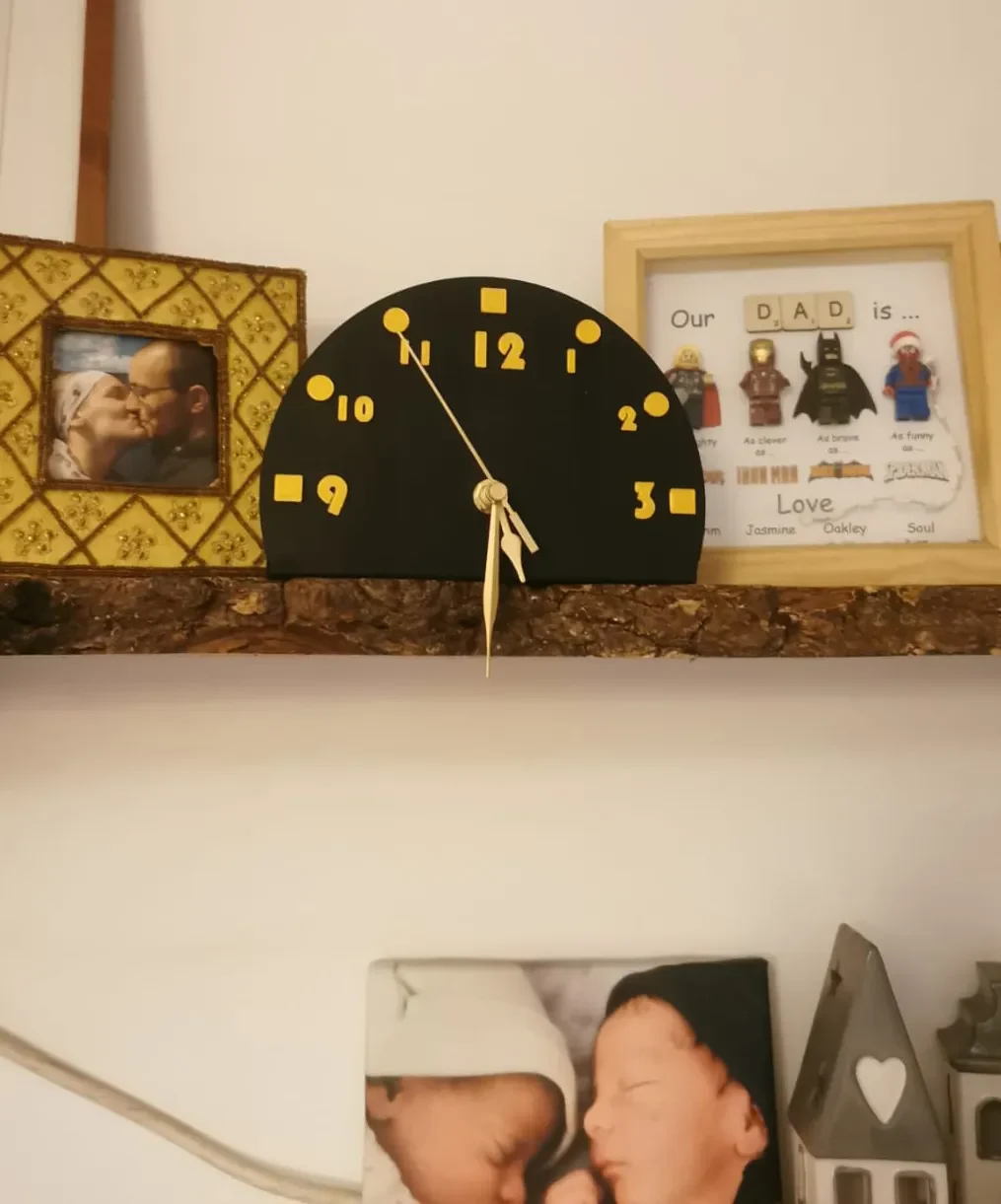

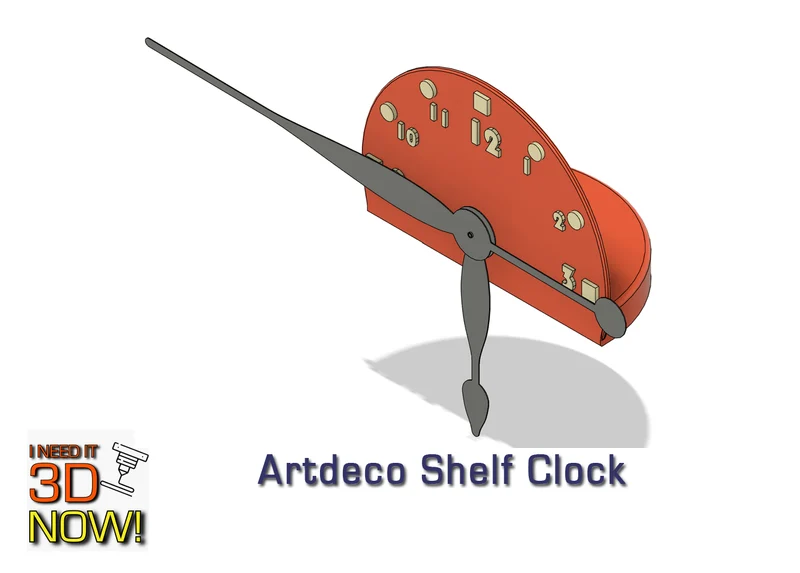

Недавно я посетил клиента и был вдохновлен модернистскими часами из листового металла, элегантно выставленными на краю их книжной полки. Что действительно привлекло мое внимание, так это то, как стрелки часов скользнули под край полки, создавая поразительный и уникальный визуальный эффект. Я воссоздал этот дизайн здесь, в своей 3D-модели, смешав его с вдохновением от культового павильона Де Ла Варра в Бексхилле, Восточный Суссекс — модернистского шедевра, построенного в 1935 году недалеко от моего дома.

Ключевые особенности:

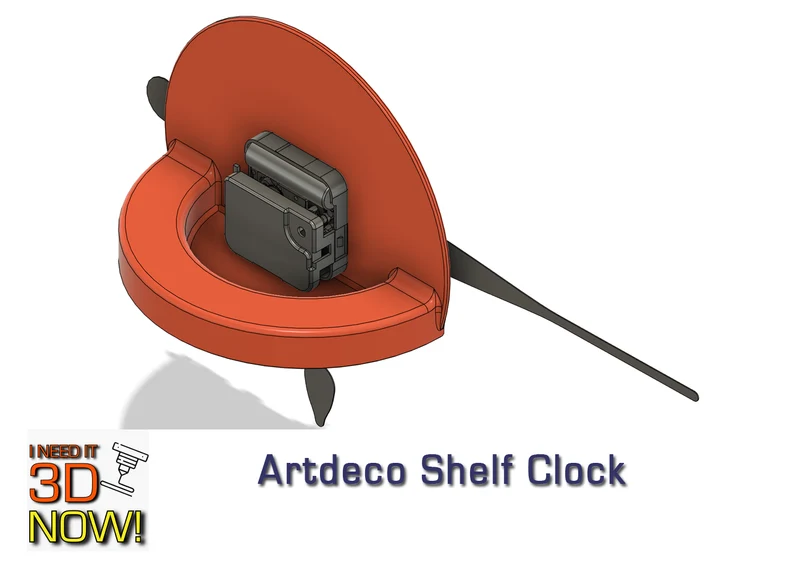

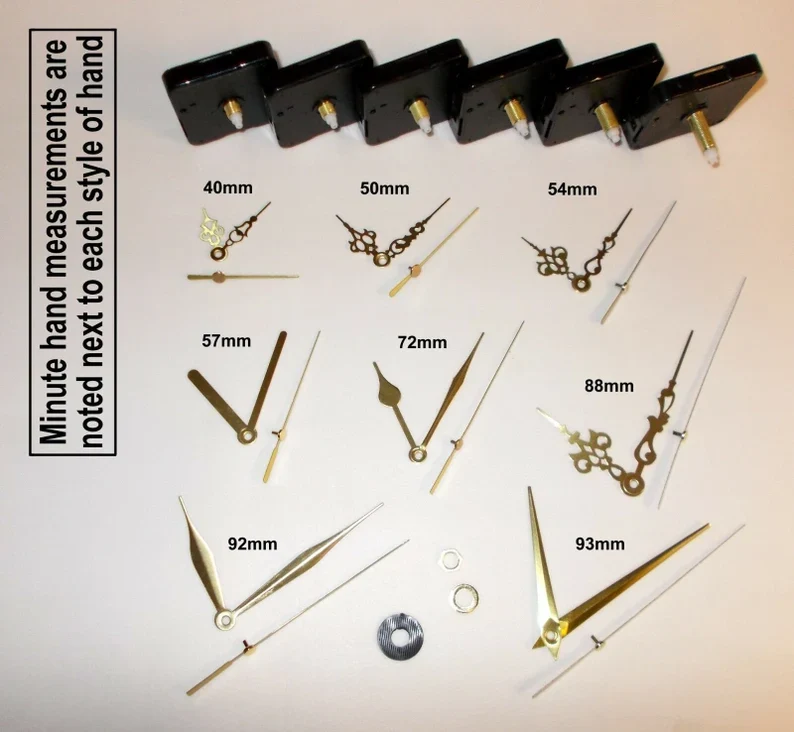

— Механизм часов: эта конструкция совместима со стандартными механизмами часового механизма, доступными на Etsy примерно за 6 фунтов стерлингов (например, этот). Я рекомендую выбрать часовую и минутную стрелки диаметром 72 мм и вариант с длинным шпинделем для наилучшего соответствия.

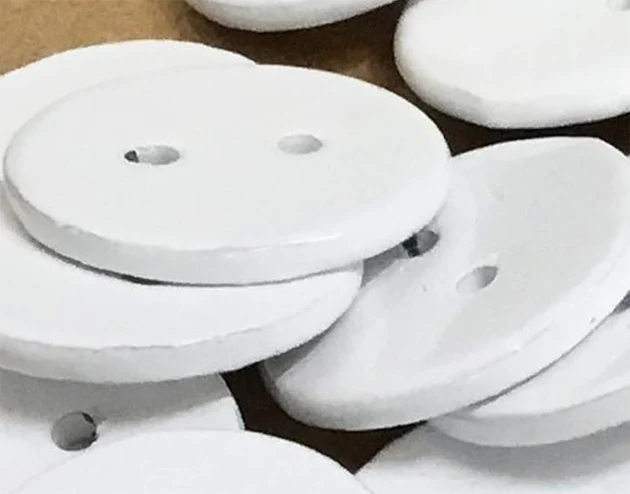

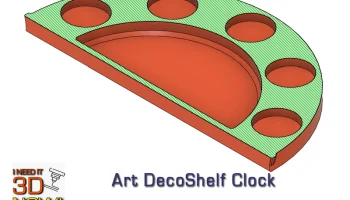

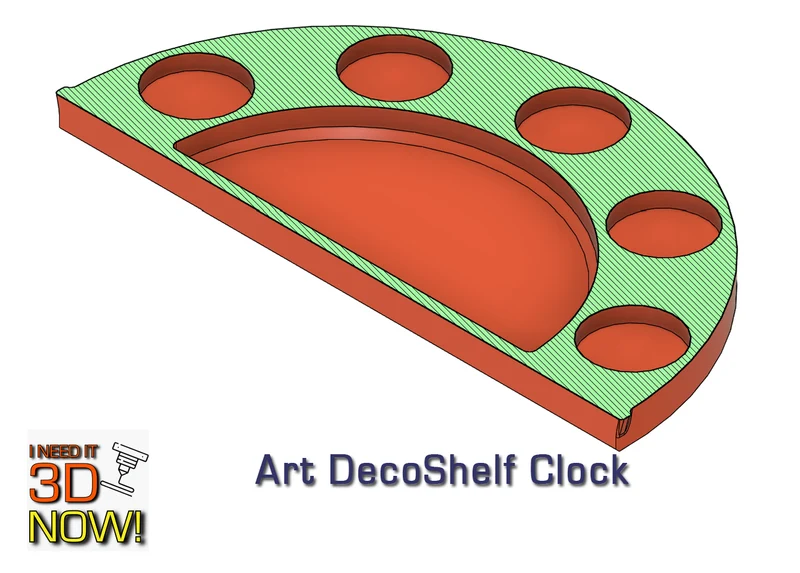

— Дополнительный вес для устойчивости: скрытые вырезы в конструкции позволяют использовать круглые грузики диаметром 25 мм, что обеспечивает дополнительную устойчивость. В каждом вырезе помещается две гири (упаковка из 50 штук стоит около 10 фунтов стерлингов).

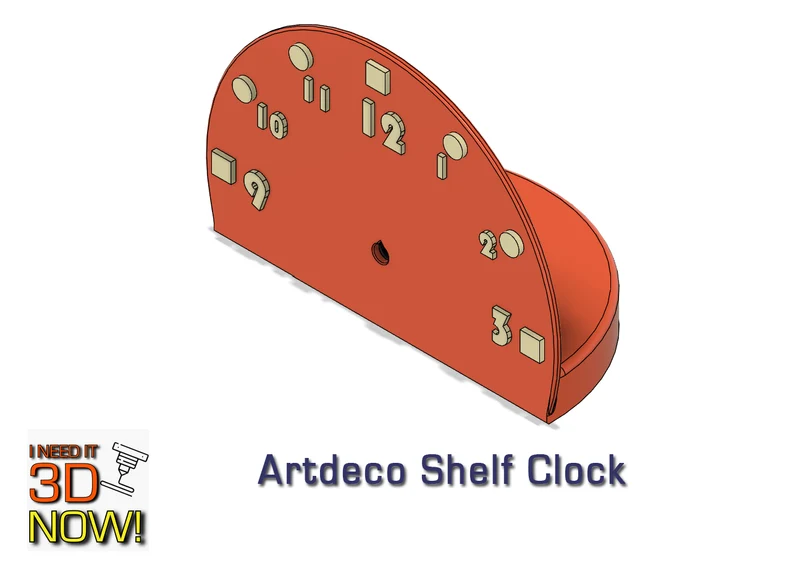

— Настраиваемые цифры. Если вы хотите персонализировать цифры и часовые метки часов, я включил файлы Fusion 360 (f3d). В моем дизайне используется шрифт Bauhaus 93 для придания ему модернистского вида (доступен в MS Word).

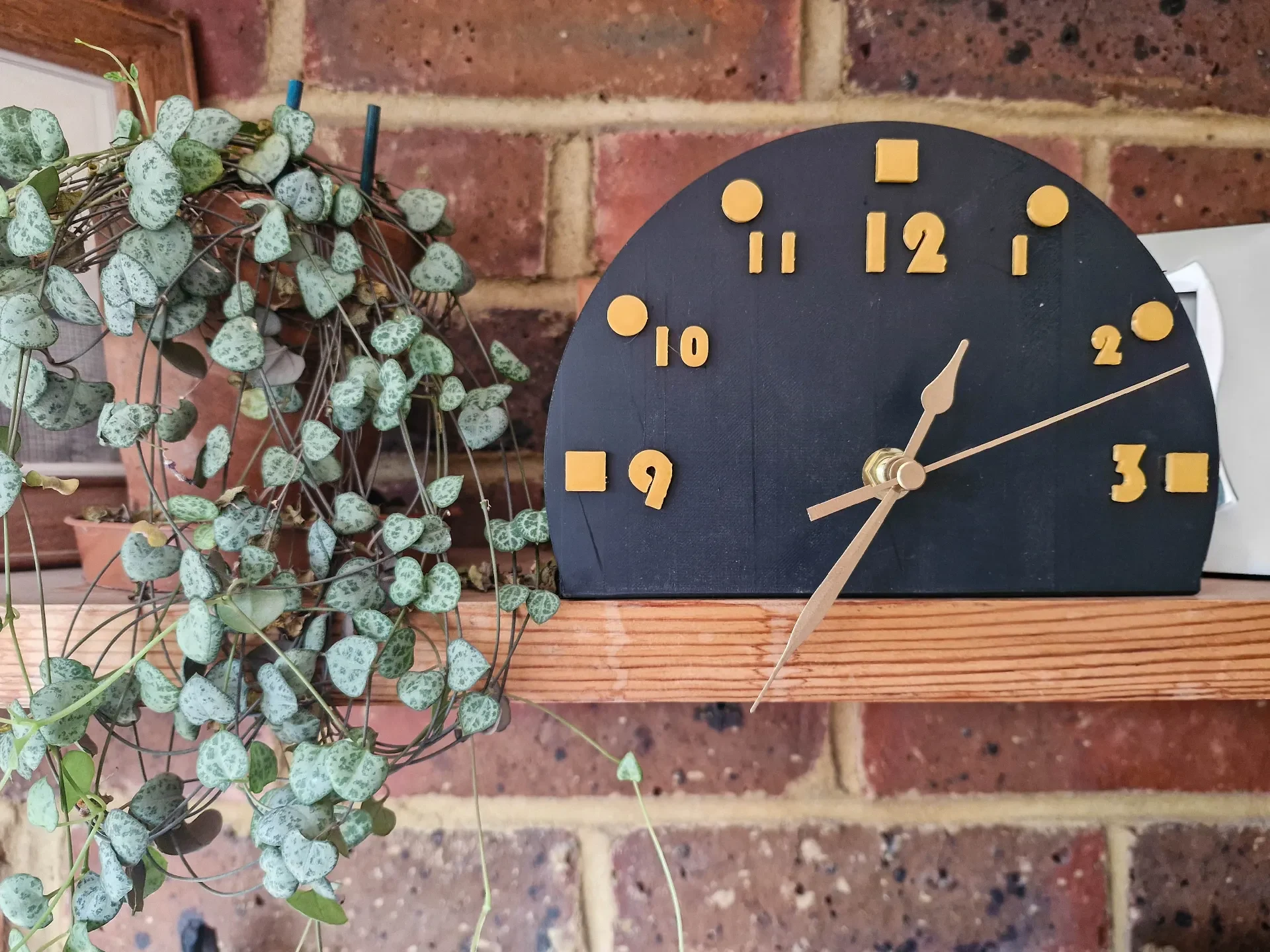

— Стильный контраст с заменой нитей: чтобы выделить часовые метки и цифры, я использовал замену нити на слое 19, переключившись с Eryone Matte Black на Eryone Gold Silk. Это создает смелый, элегантный контраст.

Советы по печати:
1. Пауза G-кода для гирь. Запланируйте паузу G-кода во время печати, чтобы надежно вставить гирьки перед продолжением печати.
2. Изменение цвета для контраста. Добавьте паузу на соответствующем слое, чтобы поменять нить и улучшить видимость цифр часов. Черный и золотой особенно хорошо подходят для этого дизайна.
3. Отдельные отпечатки циферблата и основания. Циферблат и основание должны быть напечатаны отдельно, чтобы обеспечить четкую замену нитей и простоту интеграции гирь.

Предоставленные файлы:
— Полка с циферблатом.3mf
— Полка для часов.3mf.
Оба файла оснащены установочными штифтами, позволяющими идеально выравнивать детали при склеивании.
Надеюсь, вам понравится печатать и собирать эти часы так же, как мне понравилось их проектировать. Пожалуйста, поделитесь своими отзывами или фотографиями готовых отпечатков — мне бы хотелось увидеть ваши результаты!

Другие доступные файлы
Чтобы удовлетворить различные потребности и предпочтения, я предоставил следующие типы файлов:
— Fusion 360 (.F3D)
— 3МФ
— ШАГ
— .STL

Не стесняйтесь настраивать и изменять дизайн в соответствии с вашими конкретными требованиями.

Ссылки на запчасти:

Механизм часов и стрелки
Пенни Весы
Золотая нить Everone
Everone Матовая черная нить

Сотрудничество сообщества
Я призываю вас поделиться своими индивидуальными версиями на странице обмена сообщениями в сообществе. Сотрудничая, мы можем учиться друг у друга и улучшать дизайн. Если у вас возникнут какие-либо проблемы или дизайн не соответствует вашим ожиданиям, сообщите мне об этом на странице обмена. Я сделаю все возможное, чтобы решить любые проблемы.
Поставьте лайк, сохраните и поделитесь дизайном, если он окажется для вас полезным. Ваши отзывы, как положительные, так и конструктивные, неоценимы и помогают мне улучшить эти творения. Я бы тоже хотела увидеть фотографии ваших отпечатков! Мне любопытно посмотреть, чем они обернутся для вас.

Настройки печати:

Модернистский циферблат
— Слайсер Prusa нормального качества
— Сопло: 0,4 мм.
— Стен: 3
— Верхний/нижний слои: 4
— Заполнение: 15 % куб.
— Поддерживает: Нет
— Материал: каждый PLA.
— Цвет: матовый черный и золотой шелк
— Вес: 53,36 г.
— Время печати: 7 часов 10 минут.

Модернистская основа для часов
— Нормальное качество
— Сопло: 0,4 мм.
— Стен: 3
— Верхний/нижний слои: 4
— Заполнение: 15 % куб.
— Поддерживает: Нет
— Материал: каждый PLA.
— Цвет: матовый черный
— Вес: 70,04 г.
— Время печати: 7 часов 51 минута.

Инструкция по применению
1. Загрузить файлы: получите доступ к предоставленным файлам в предпочитаемом вами формате.
2. Печать. Для достижения наилучших результатов используйте рекомендуемые настройки печати.
3. Я использовал Super Gl
