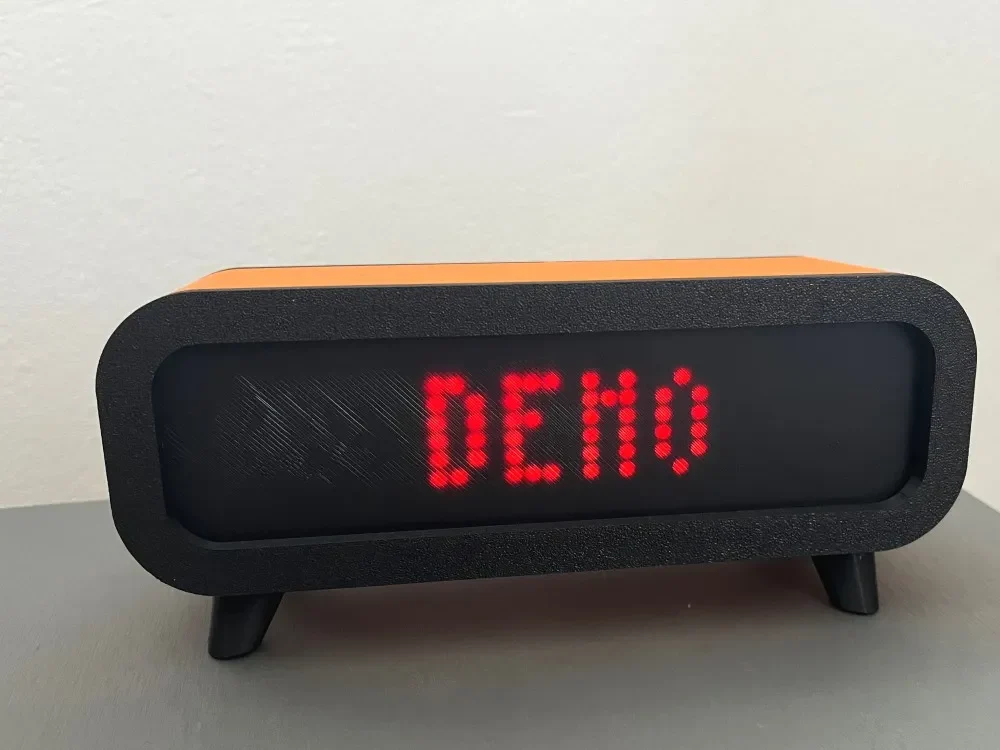

ретро-часы с MAX7219
BOM
Количество
Компонент
Описание
1
MAX7219 Матричный модуль
1
ESP32 C3 Супер Мини
Или используйте любой микроконтроллер, который хотите подключить.
1
Коммутационная плата USB C
Опционально для источника питания
1
Печатная плата 4x6
Опционально для установки esp32
8*
M2* Винт
4 для крепления спиной к телу; 4 для крепления микроконтроллера
8*
Тепловая вставка M2
~
*зависит от вашего крепления MCU.
Распечатать инструкции
Общие сведения: сопло 0,4 мм; Высота слоя 0,2 мм
Я установил «Гладить все верхние поверхности», чтобы получить чистый и плавный переход между деталями.
Часть
Примечания
Передняя рама
Прогладьте все верхние поверхности

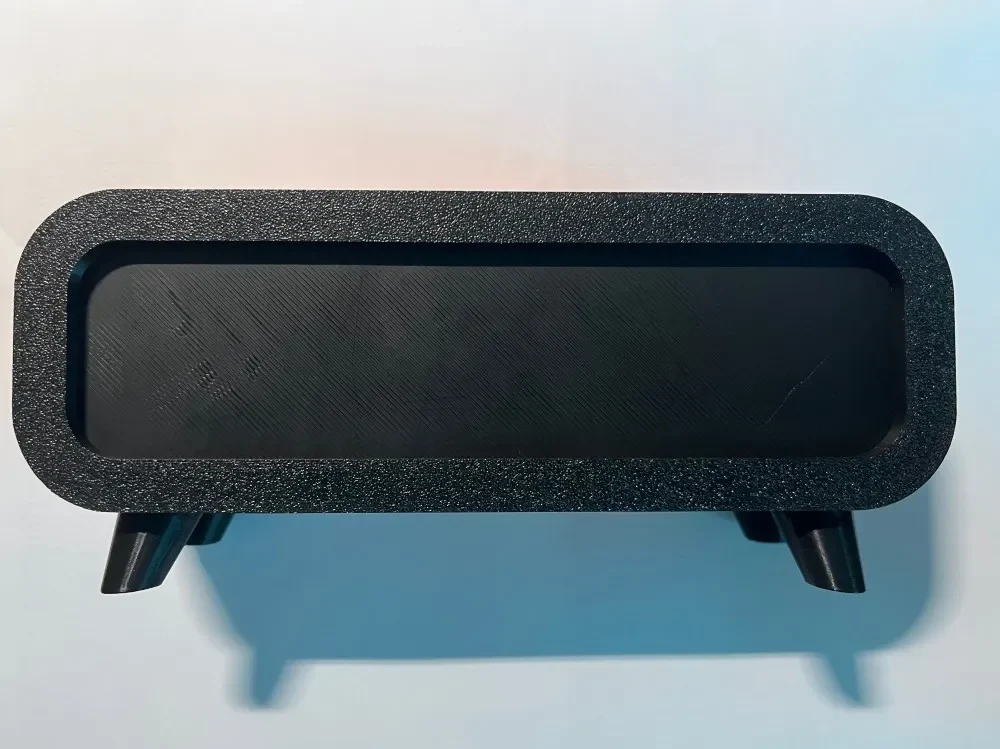

Фронт
Гладкая пластина
Прогладьте все верхние поверхности
Используя темную нить, добавьте стоп перед слоем 2 и переключитесь на прозрачную/светлую нить. (Область отображения составляет 0,6 мм (3 слоя по 0,2 мм, свет не будет, если все слои черные)
Тело
Гладкая пластина
Прогладьте все верхние поверхности
Назад
Прогладьте все верхние поверхности
Ноги
Распечатайте его последним и сохраните на рабочей пластине в качестве ориентира для позиционирования!
Сборка
Точки соединения предназначены только для выравнивания и не предназначены для крепления!
Очистите отверстия на задней части, закрытые одним слоем для поддержки печати.

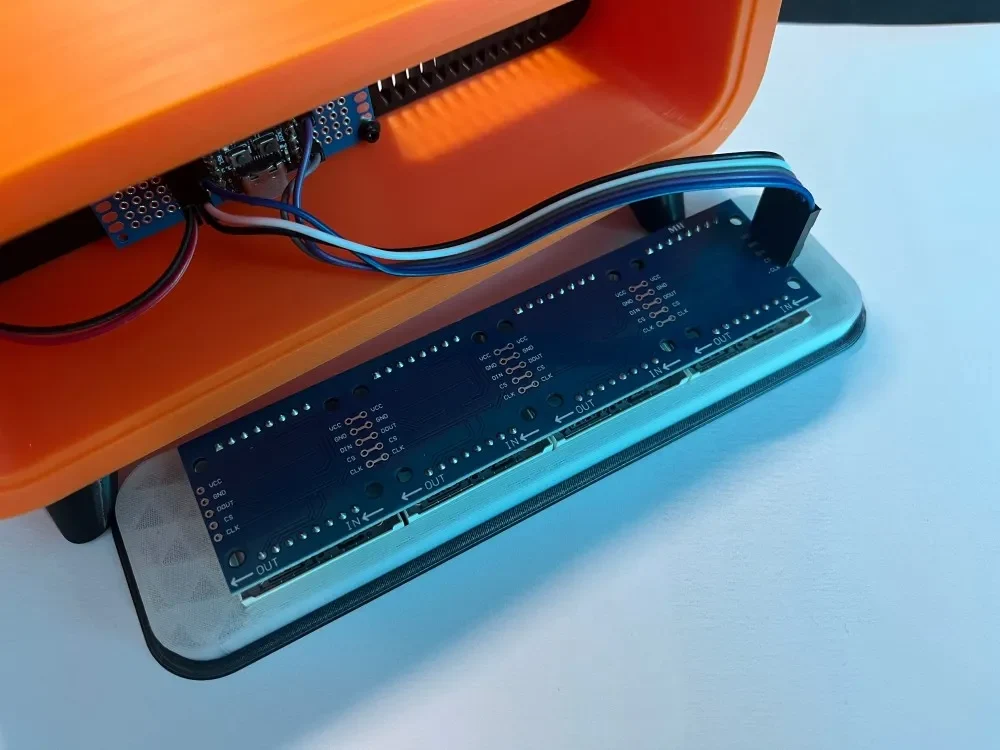

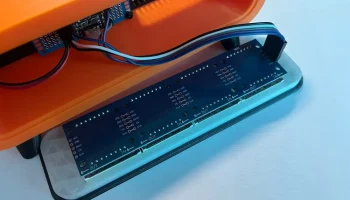

Прикрепите MAX7219 спереди. Это просто держится за счет трения. Поэтому передняя часть имеет плотную посадку с небольшим допуском (обратная связь приветствуется).
Прикрепите и приклейте переднюю часть к телу.
Прикрепите и приклейте рамку к корпусу
Не используйте клей для соединения спины и корпуса.
Вставьте термовставку M2 в корпус.
По-прежнему не используйте клей для соединения спины и корпуса.

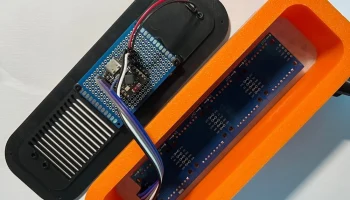

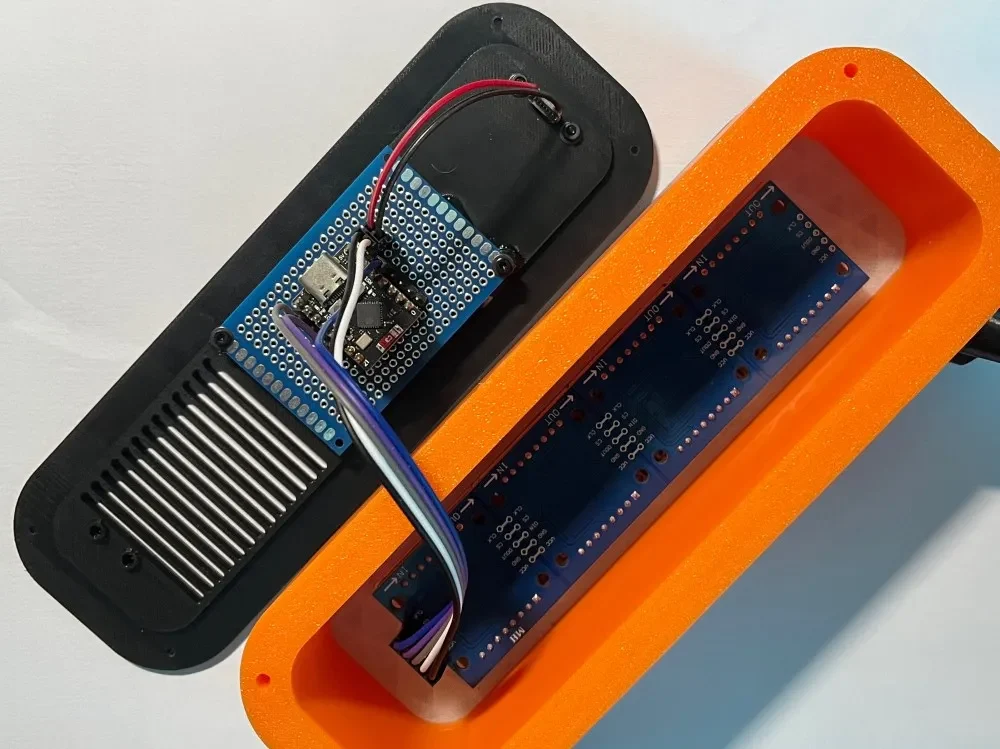

Прикрепите MCU к спине.
Привинтите обратно к корпусу.
Прикрепите ноги к телу. Это только один путь! Точки соединения сломаются, если вы попытаетесь его снять, поэтому переведите дух и сделайте все правильно с первого раза, с клей!
