Рабочие часы для платы занятости

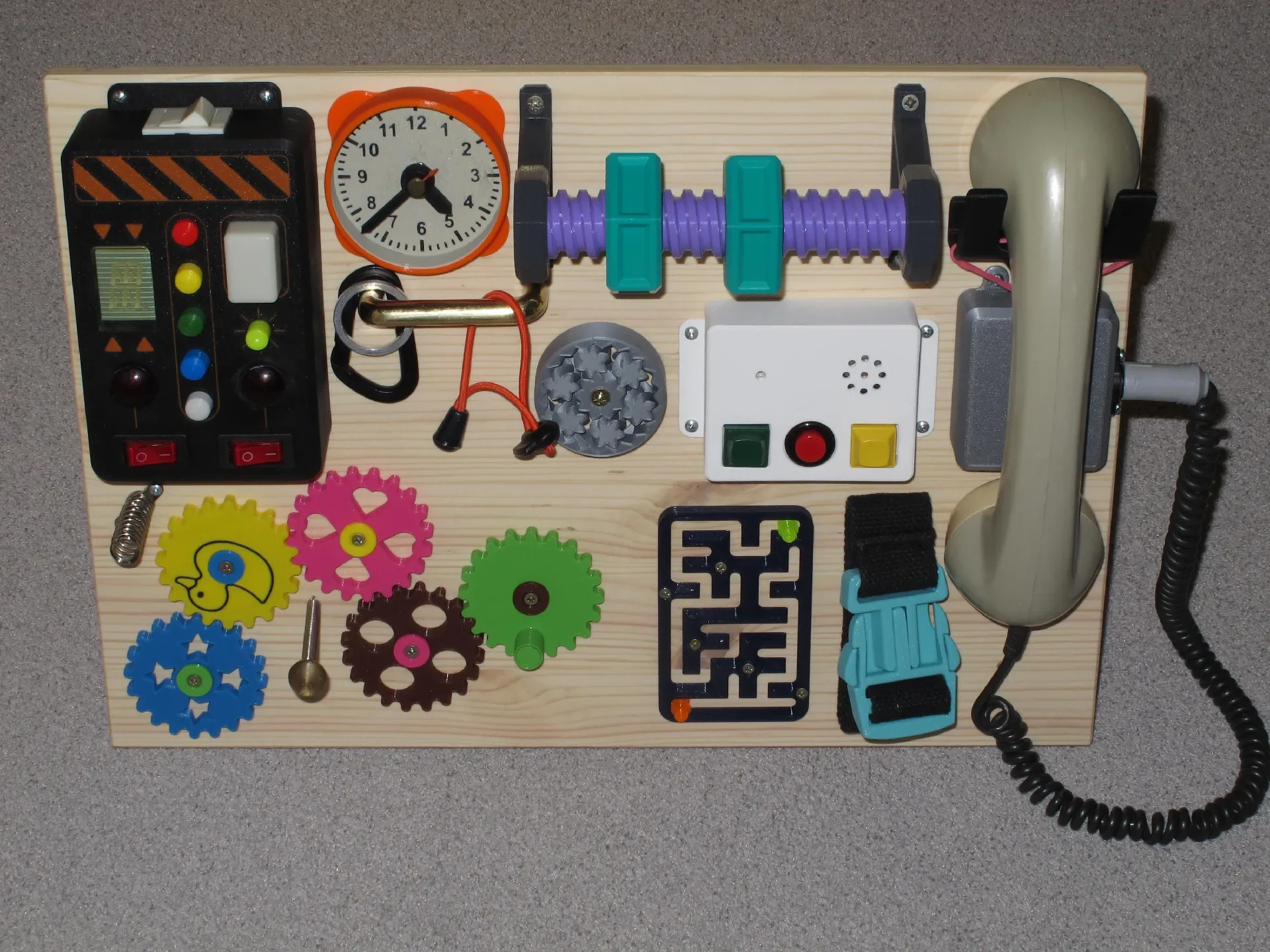

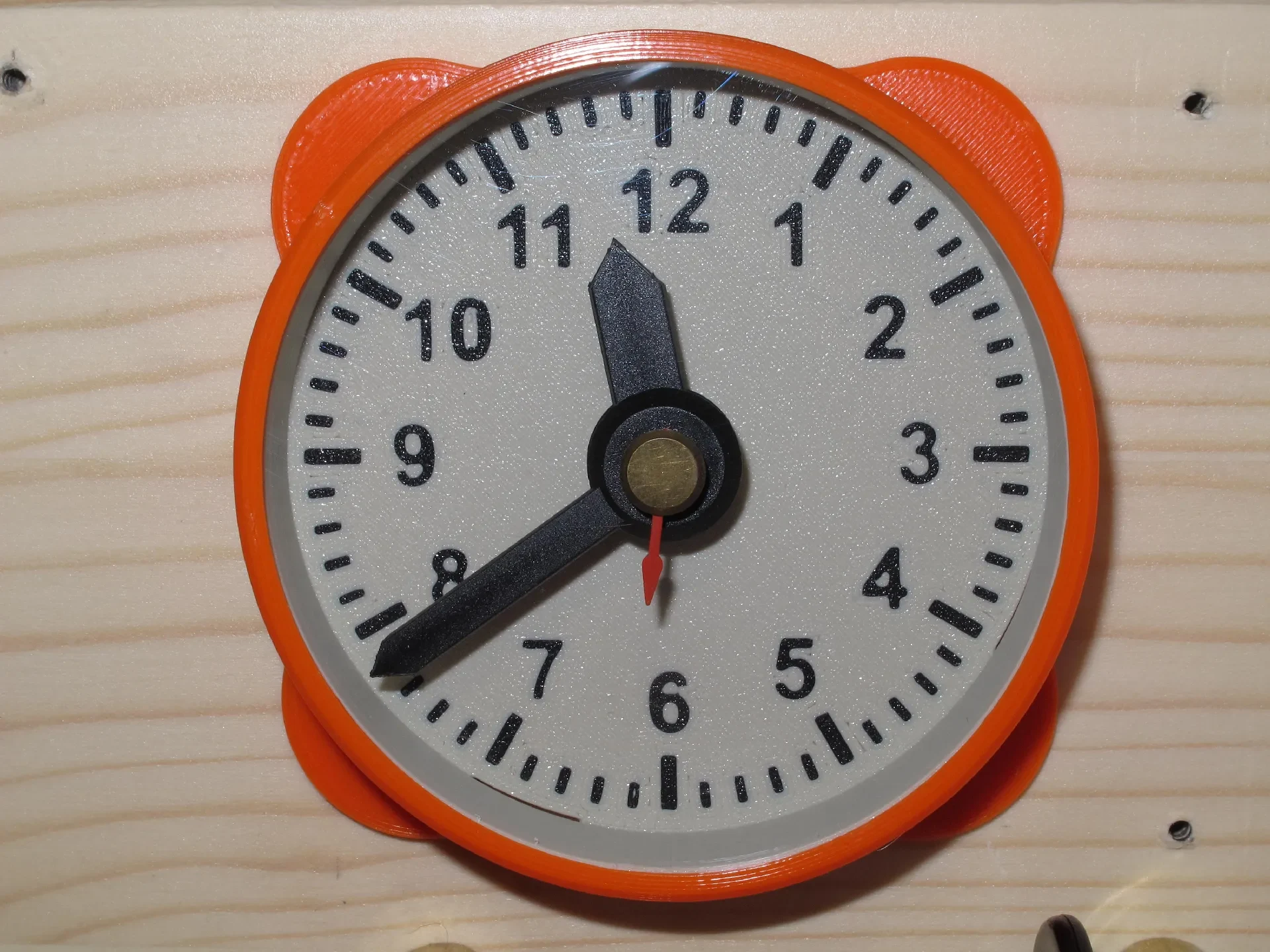

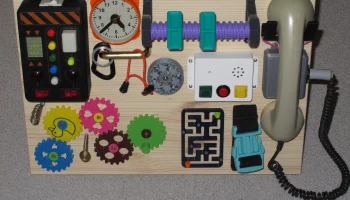

Это рабочие аналоговые часы для использования на доске занятости (или любой другой панели). Сверху он защищен акриловым листом, что делает его безопасным для детей. Он крепится сзади двумя винтами М3.

«Уши» по углам используются, чтобы скрыть движение от глаз.

Необходимые детали

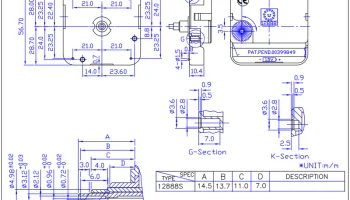

Механизм часов: Young Town 12888S (или совместимый) — вал 14,5 мм.

Стрелки часов совместимы с механизмом

Прозрачный акриловый лист толщиной 2 мм (разрезанный на круг диаметром 67 мм)

Два винта М3 (длина зависит от толщины панели)

Две квадратные гайки М3.

Печатные детали

Общие настройки печати: PLA, высота слоя 0,2 мм, сопло 0,4 мм. Текстурированная кровать рекомендуется для видимых поверхностей (циферблат).

Циферблат

Эта часть содержит этикетки и напечатана в двух цветах.

MMU не требуется, просто установите слайсер на два экструдера (даже если у вашего принтера только один), прежде чем импортировать два файла STL, выключите очистительную башню и добавьте «M600» в пользовательский G-код для смены инструмента (это приведет к остановке принтера и запросу замены нити вручную, где это необходимо). Я также рекомендую удалить строки, начинающиеся с «T0» и «T1», из экспортированного файла G-кода. Этикетки должны быть вторым файлом STL, поэтому печать начинается с основной части, затем переключается на этикетки, а на втором слое начинается с этикеток, а затем меняется обратно (всего 2 замены нити). Или просто скачайте файл M3F, в нем уже есть все эти настройки.

Кольцо для часов

Эта часть прикрепляется к верхней части циферблата. Выступ вверху (для удержания акрилового окна) требует опор, рекомендуется использовать органические опоры.

Проставка для часов

Эта деталь удерживает акриловое окно на нужной высоте.

Стопорный штифт

Это дополнительная деталь, которую можно приклеить к нижней части циферблата. Благодаря соответствующему отверстию в панели оно предотвращает вращение часов. Его следует печатать в перевернутом виде (большая поверхность на столе).

Сборка

Вырежьте из акрила круг. Небольшие дефекты округлости будут скрыты, достаточно ручной пилы и напильника.

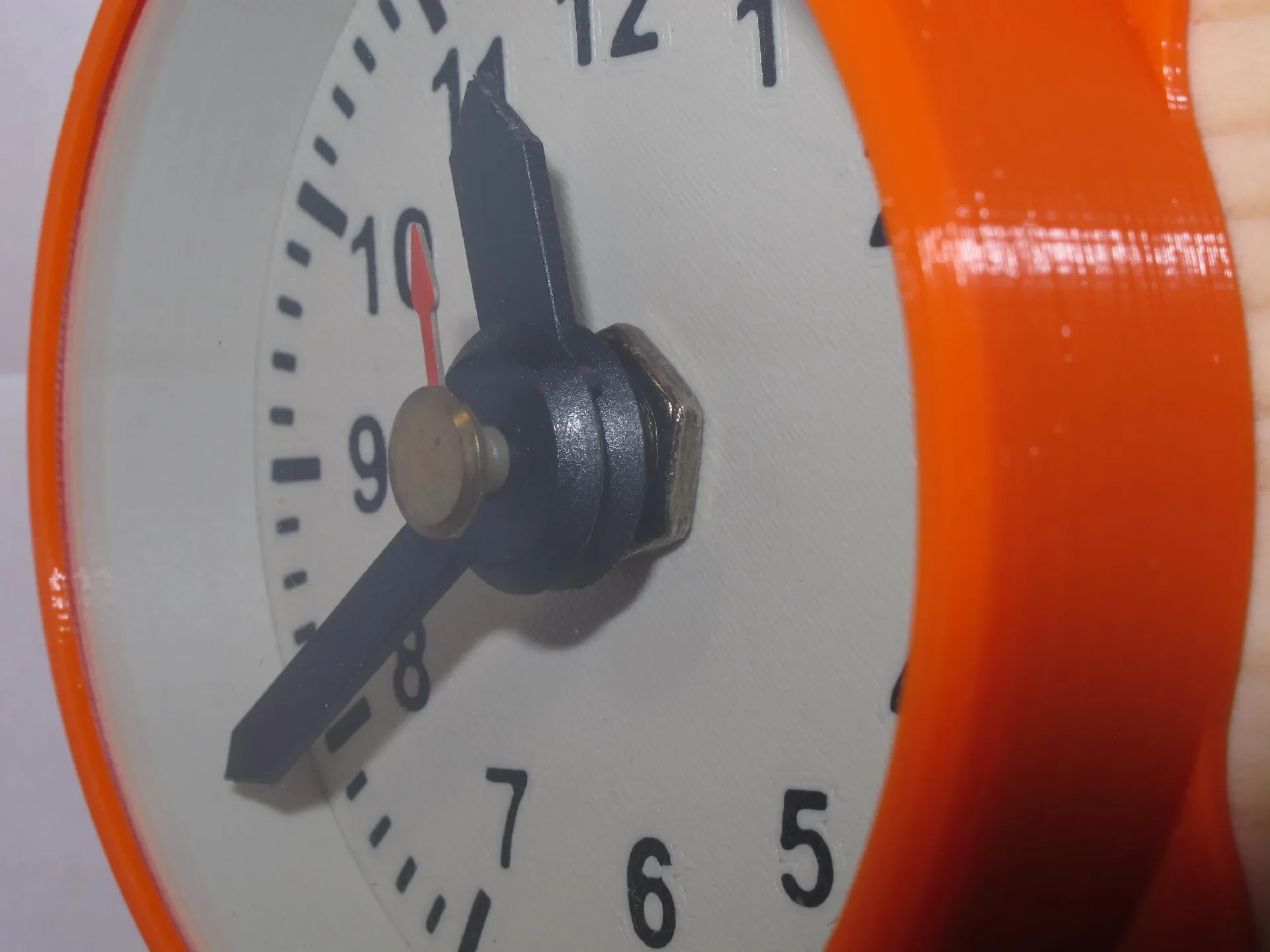

Вставьте акриловое окно в кольцо.

Согните проставку внутрь и вставьте ее в кольцо. Для этого требуется большое усилие, и есть опасность сломать проставку.

Вставьте две квадратные гайки в пазы за лицевой стороной. Вы можете использовать любую из 4 позиций.

Вставьте механизм в лицевую сторону и прикрепите прилагаемую гайку. Убедитесь, что штифты на задней части лица вошли в соответствующие отверстия механизма.

Отрежьте руки нужной длины и формы и прикрепите их к механизму.

Наденьте кольцо на лицо и поверните, чтобы оно зафиксировалось на месте.

Вырежьте в панели квадратное отверстие, достаточно большое для движения.

Просверлите в панели два отверстия диаметром 3,2 мм для винтов на расстоянии 60 мм друг от друга.

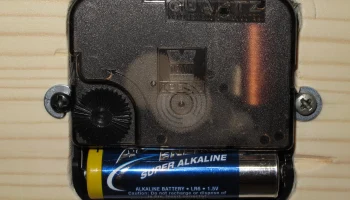

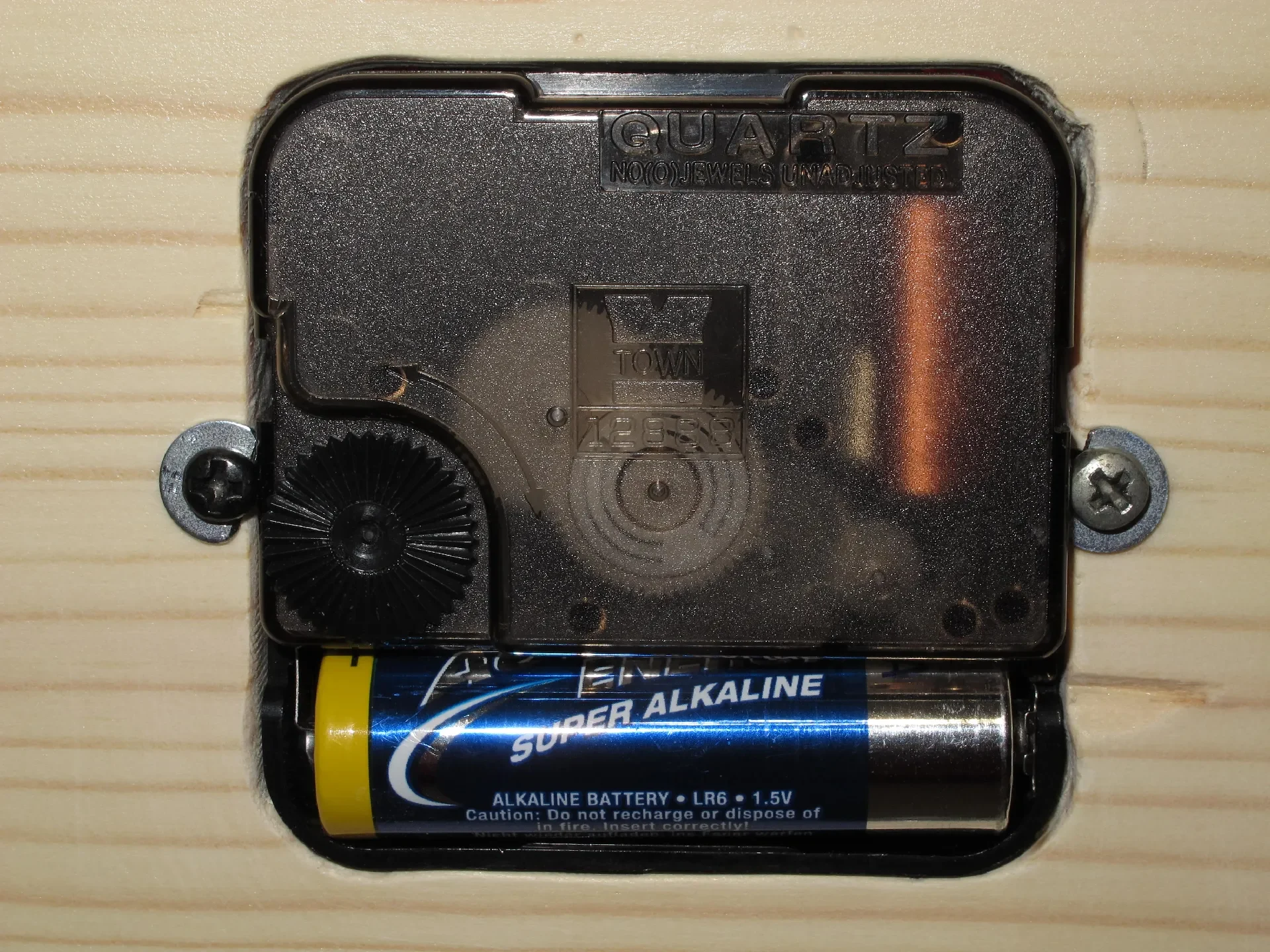

Вставьте часы в панель спереди, затем вставьте винты с задний.
