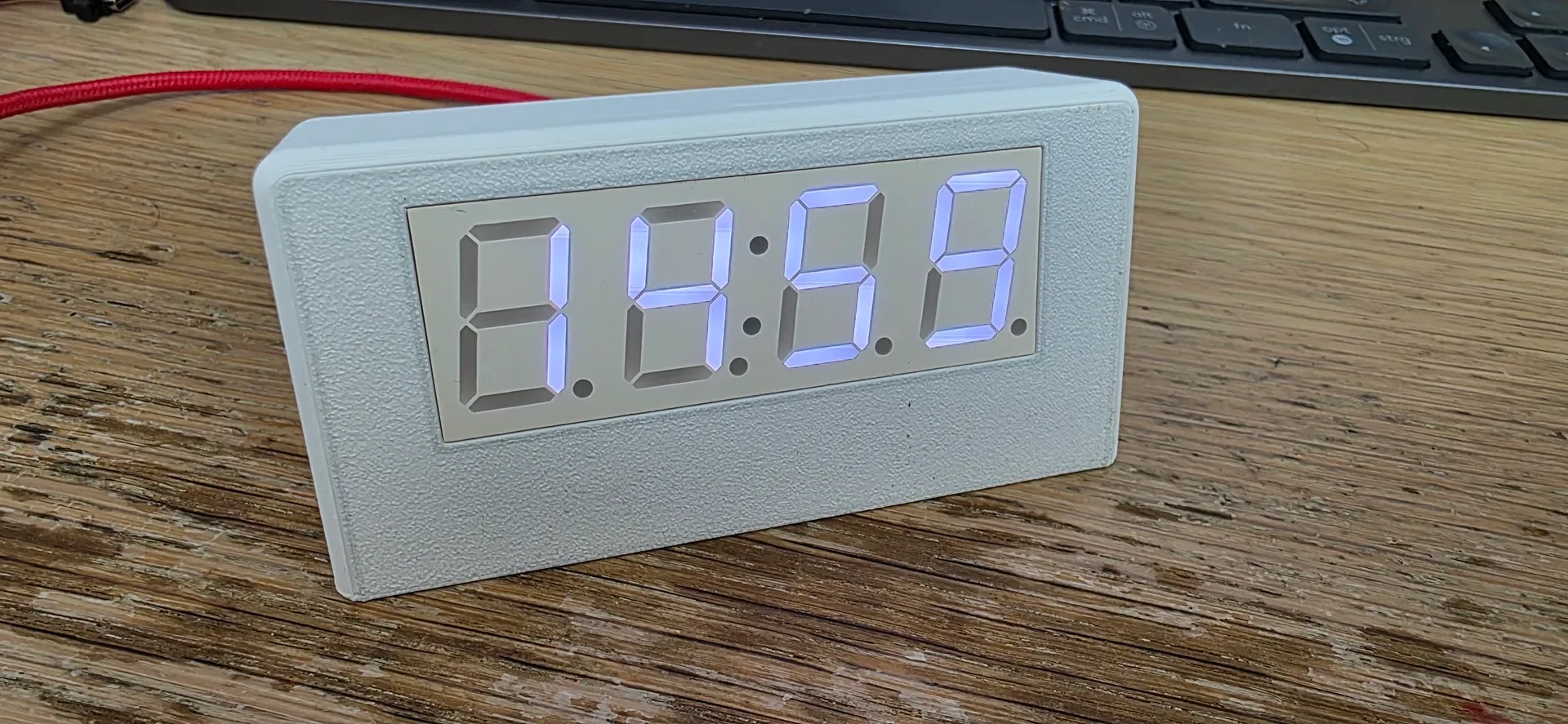

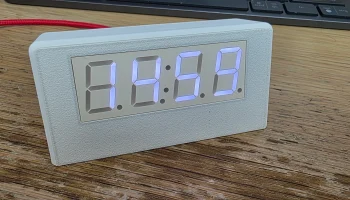

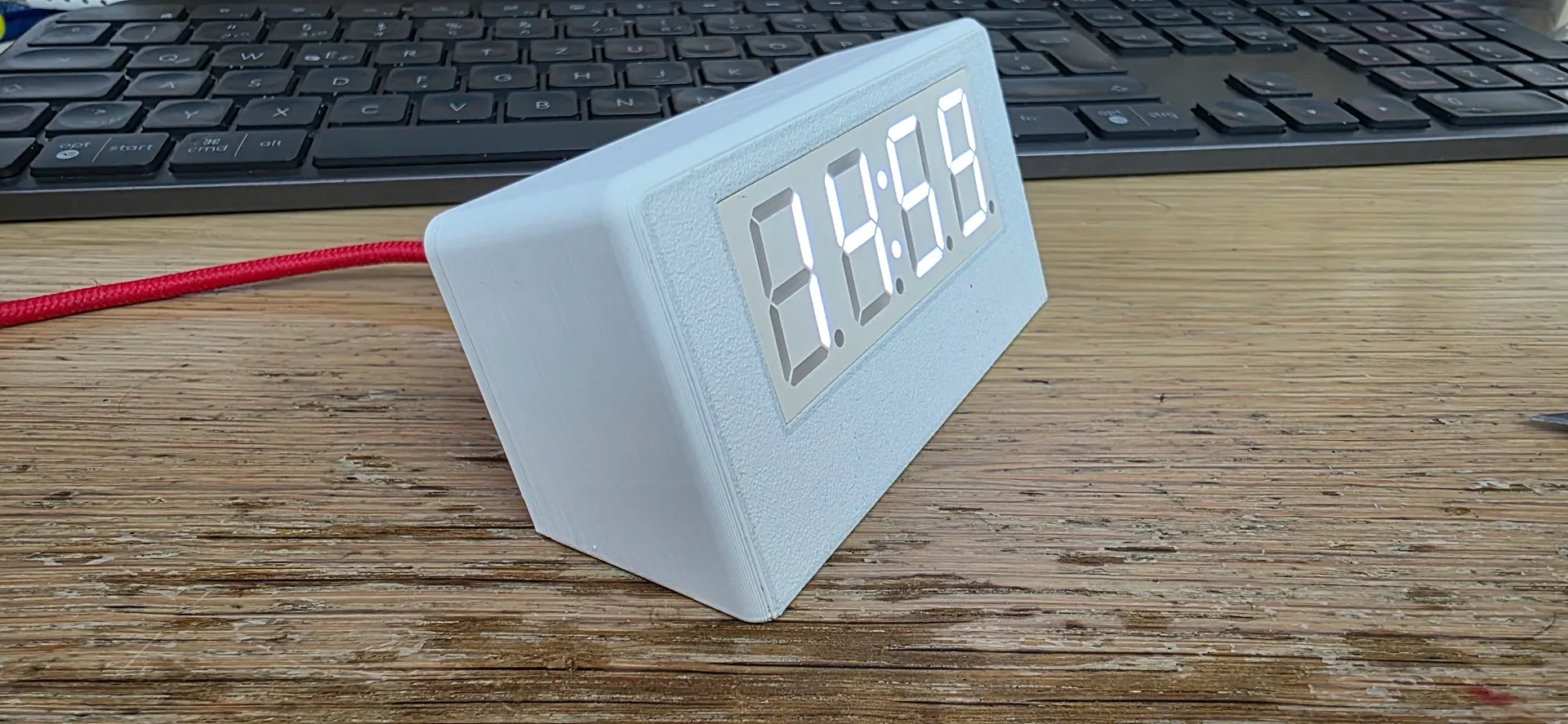

XY-Clock WiFi / Часы Sinilink - версия для настольного к...
Вам понадобится:
1x сами часы
https://s.click.aliexpress.com/e/_c3iLmXd1
с Bluetooth и аудиовыходом 3,5 мм — корпус не подготовлен для аудиовыхода!
https://s.click.aliexpress.com/e/_c4etHcMj
https://s.click.aliexpress.com/e/_c3gr4rAT
https://s.click.aliexpress.com/e/_c35zZ8fv
https://s.click.aliexpress.com/e/_c35zZ8fv
https://s.click.aliexpress.com/e/_c4tvxvsX
2x M2,5x 10 мм, потайные
7x M2,5x 8 мм, потайные
2x M2,5x 5 мм, потайные
Шестигранный привод
https://s.click.aliexpress.com/e/_c4kBzxfJ
Торкс привод
https://s.click.aliexpress.com/e/_c3qnP3i9
Необходимый источник питания составляет 5 В через USB, «умное» зарядное устройство USB-C не будет работать (без триггера), вам понадобится кабель USB-A — USB-C.
1x гнездо USB C
https://s.click.aliexpress.com/e/_c4sbJ8PT
https://s.click.aliexpress.com/e/_c3OADhPf
Сборка:
Включите его и настройте в соответствии с XY-Clock Sinilink.
Припаиваем USB-разъем к часам
Прикрепите две L-ножки к часам, см. рисунок (необходимо распечатать дважды...) (2x8 мм)
Прикрепите часы ножками к основанию (2x10 мм).
Установите верхний маленький держатель для часов (1x8 мм).

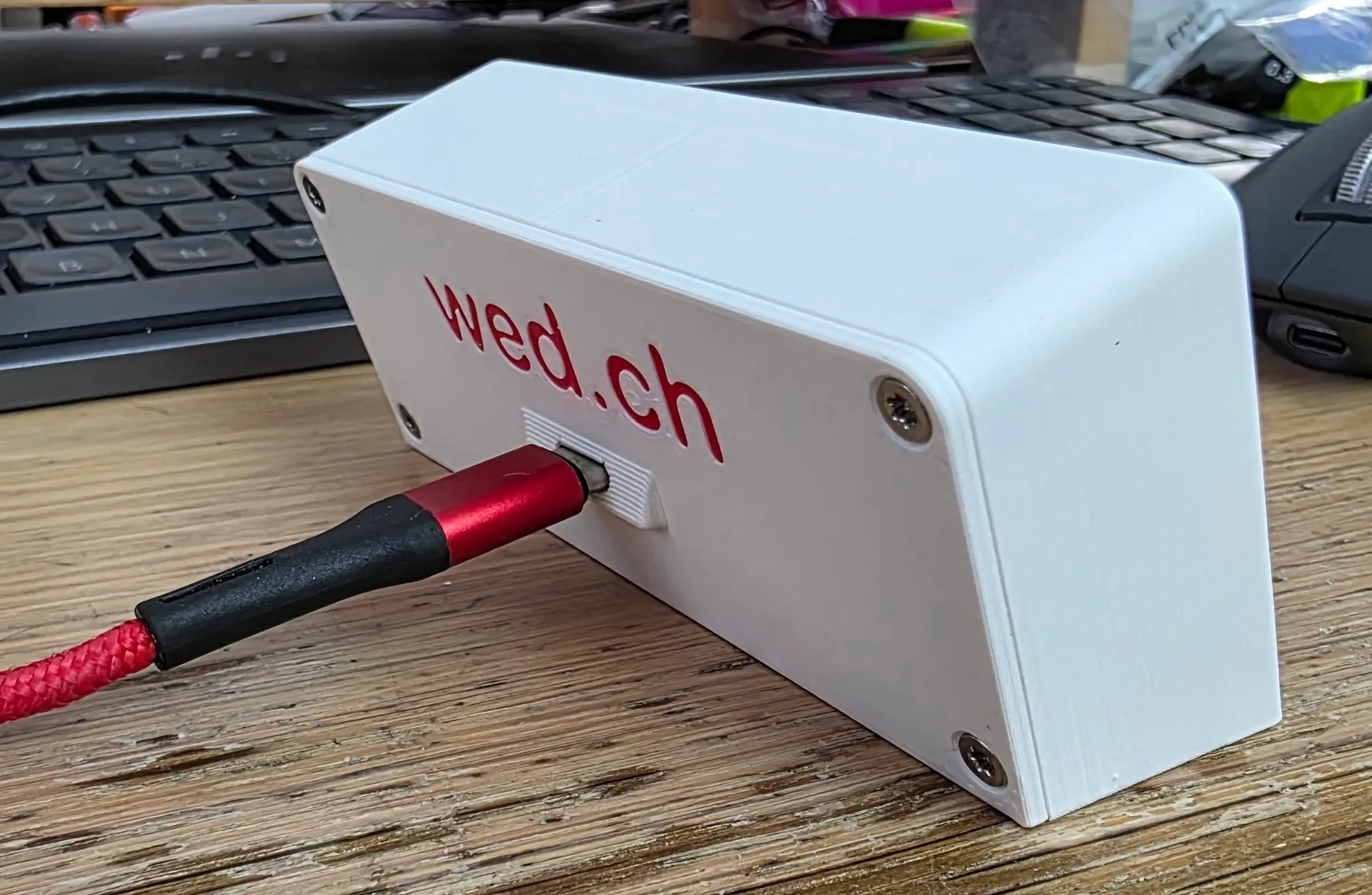

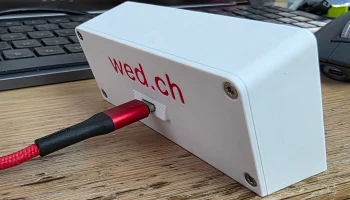

Прикрепите USB-C к задней панели (2x5 мм).
Установите заднюю пластину (4x8 мм)
Готово
Примечание:
Если вам нужен настоящий разъем USB-C, я создам для вас дизайн.
Примечание:
Поля небольшие, если что-то не подойдёт, дайте знать, я адаптирую под вас.
Я пробовал использовать два разных часа, оба работали, но качество может быть проблемой...
Примечание:
В часах есть маленькая батарейка — ее можно вынуть, она бесполезна, так как часы черпают время из интернета. Я сделал это, чтобы предотвратить утечку.
