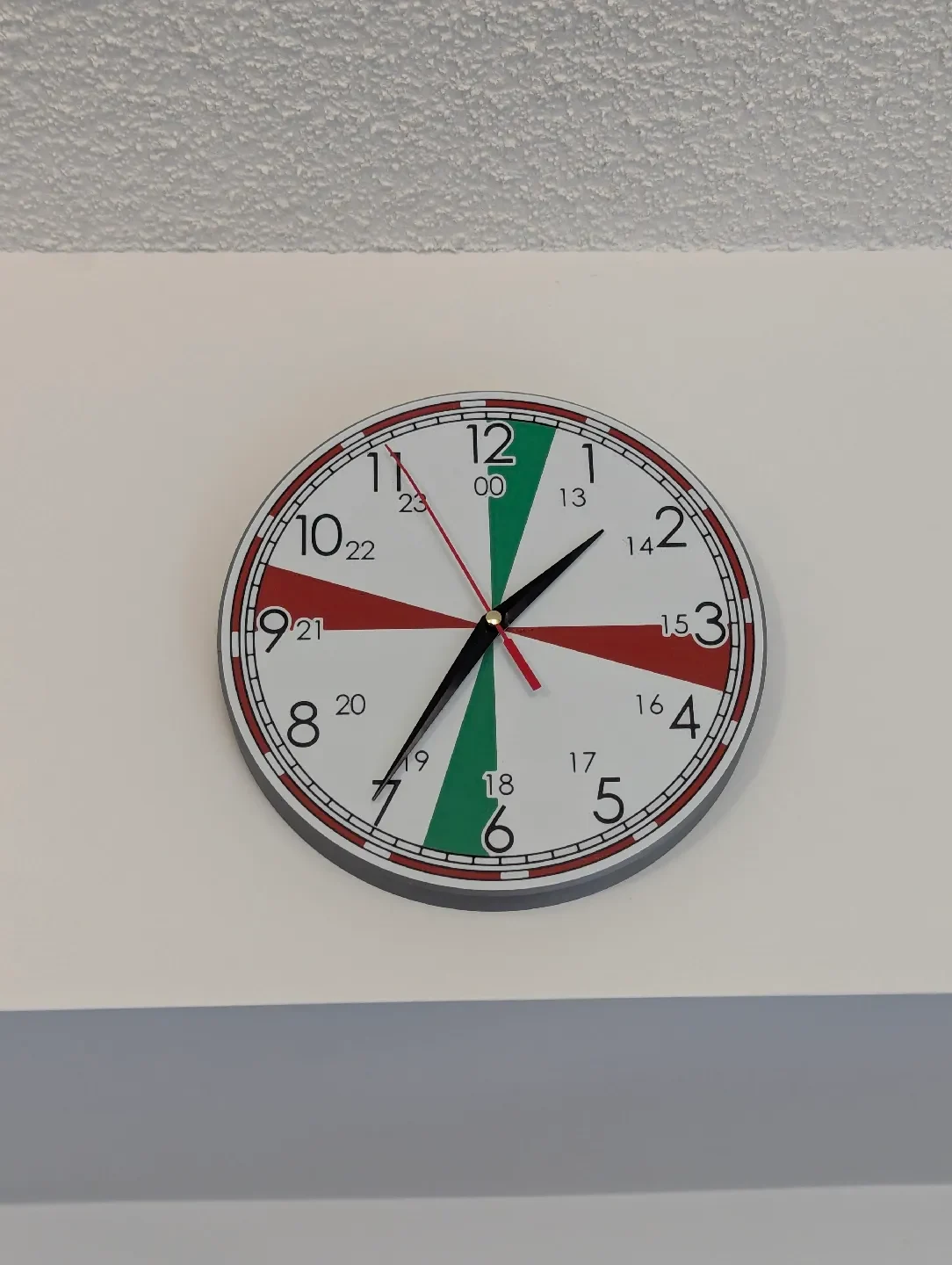

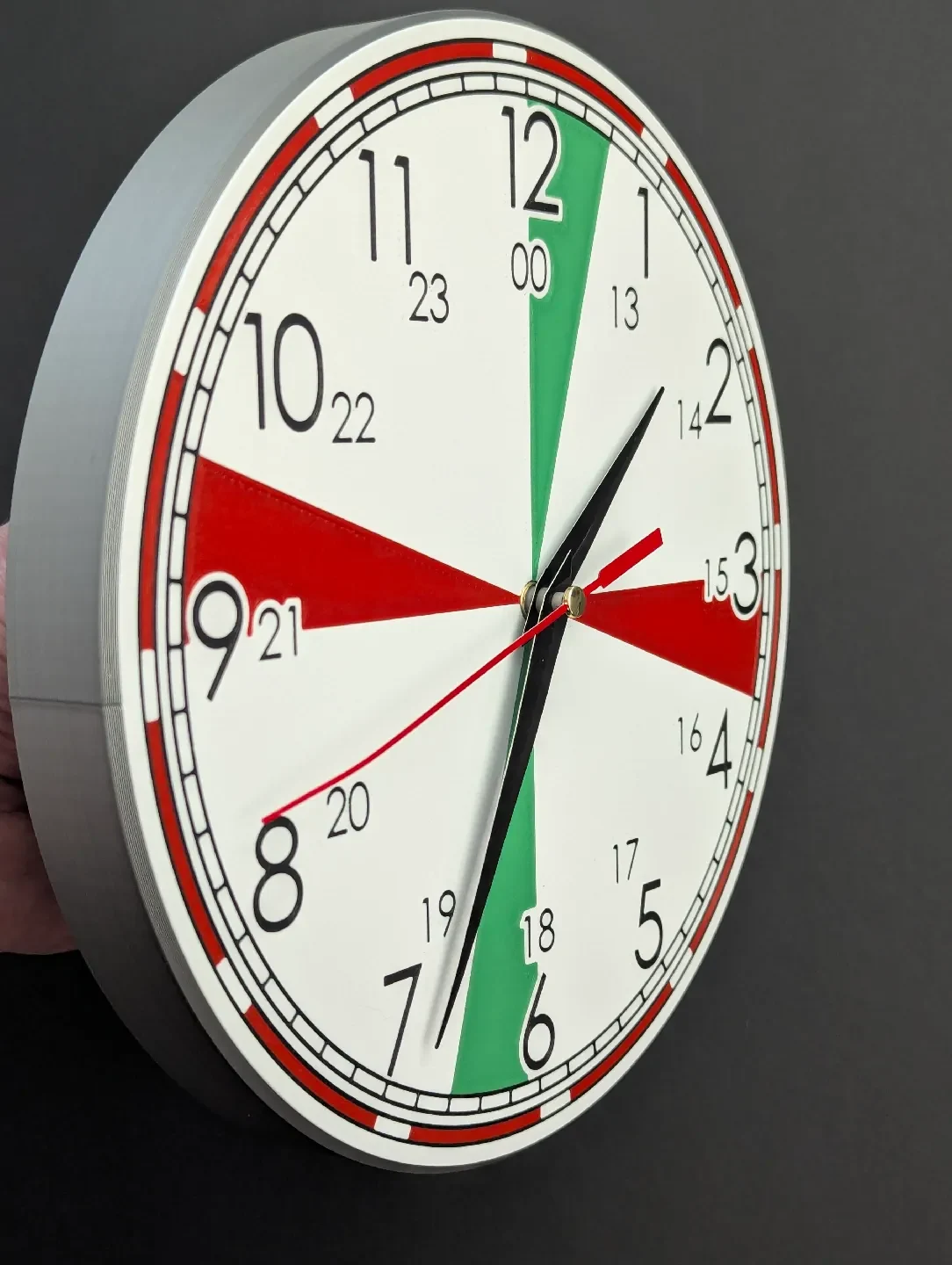

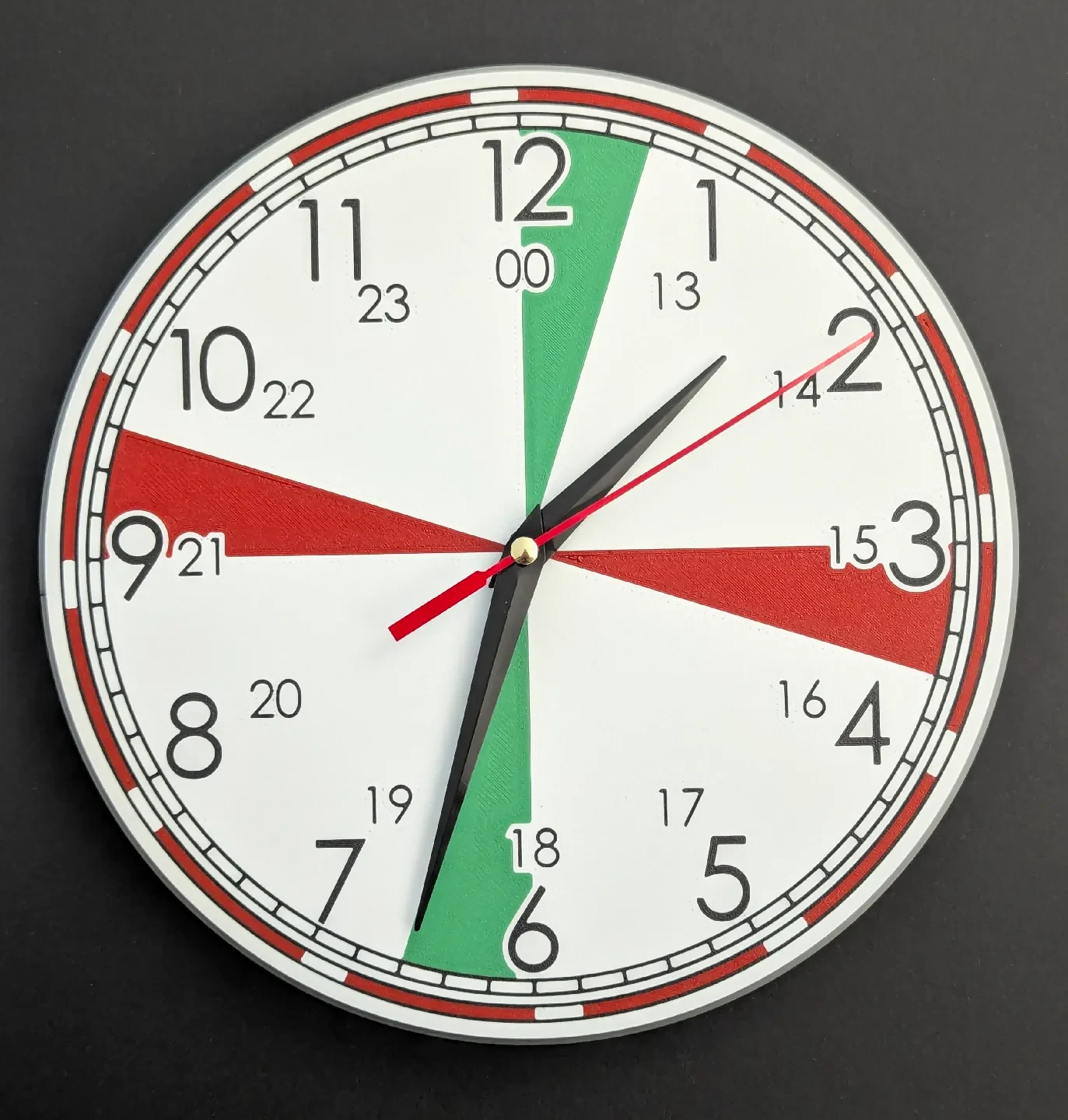

Точная копия классических морских часов для радиомолчания, распечатанная на 3D-принтере, с традиционными красным и зеленым секторами радиомолчания, 12-часовым и 24-часовая разметка, встроенный держатель кварцевого механизма и настенное крепление в виде замочной скважины сзади.
Часы печатаются как единая основная деталь с использованием ручной замены нити на принтере с одним экструдером.

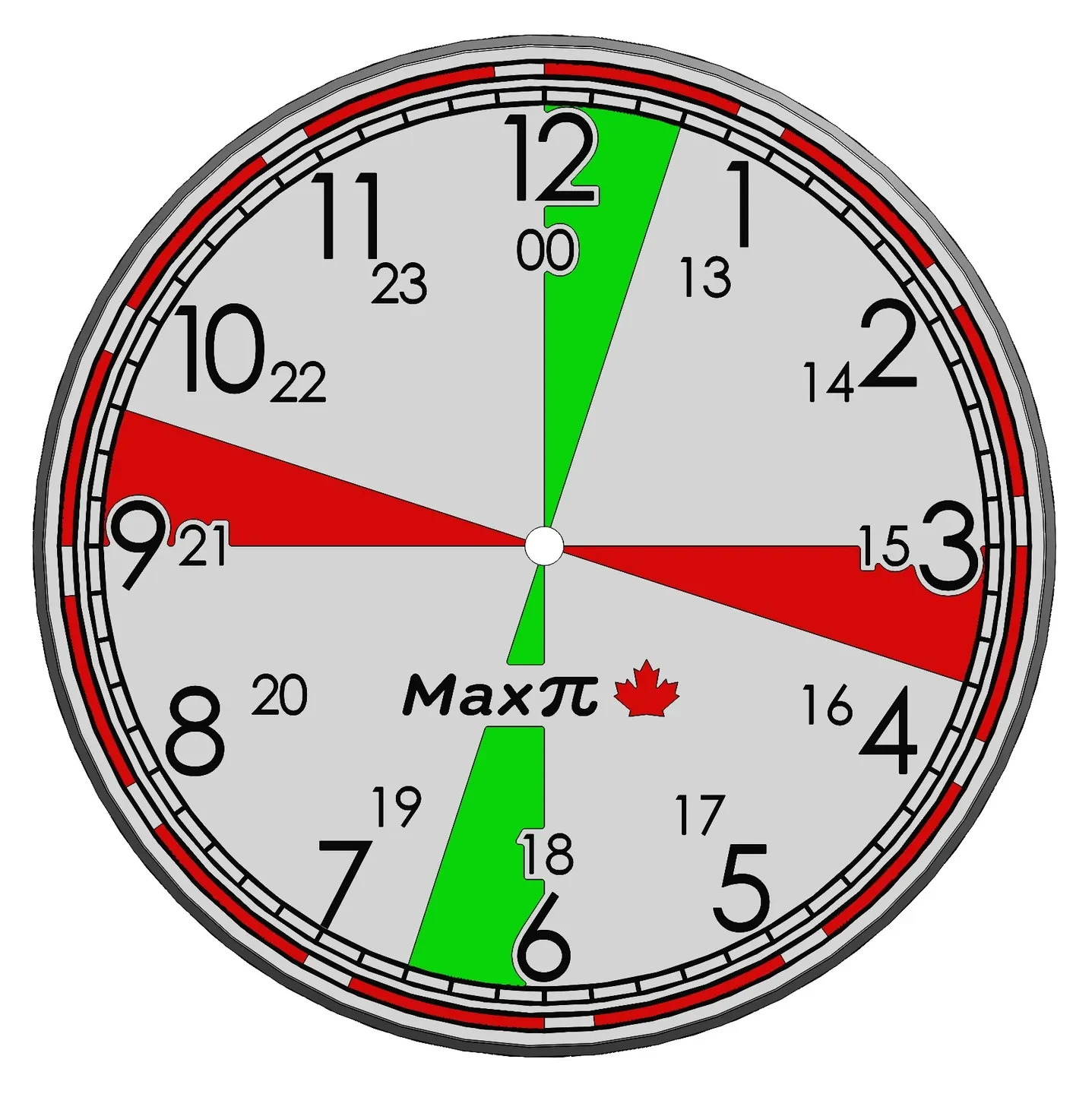

О циферблате
Традиционные часы для морской радиорубки использовали цветные сектора для обозначения запланированных периодов радиомолчания, что позволяло слышать слабые морские сигналы бедствия:
Красные сектора: периоды молчания радиотелеграфа 500 кГц.
Зеленые сектора: периоды молчания радиотелефона 2182 кГц.
Дополнительная информация о радиомолчании и радиокомнатных часах:
Радиомолчание — Википедия
Чередующиеся красные и белые маркировки по внешнему краю также основаны на традиционном дизайне часов для радиорубки.
Особенности
Копия традиционных морских часов с радиорубкой.
Крупная разметка 1-12 часов.
Меньшие 24-часовые отметки
Циферблат с четырехцветной печатью
Не требуется покраска, наклейки или отдельные вставки номеров.
Встроенный защелкивающийся держатель для стандартного кварцевого механизма.
Встроенное настенное крепление с задней замочной скважиной.
Предназначен для ручной замены нити на принтере с одним экструдером.
Размеры
Внешний диаметр: 210 мм
Диаметр циферблата: 200 мм
Глубина печатного корпуса: 22,4 мм
Приблизительная общая глубина в собранном виде: 36 мм.
Требуемое оборудование
Кварцевый механизм часов

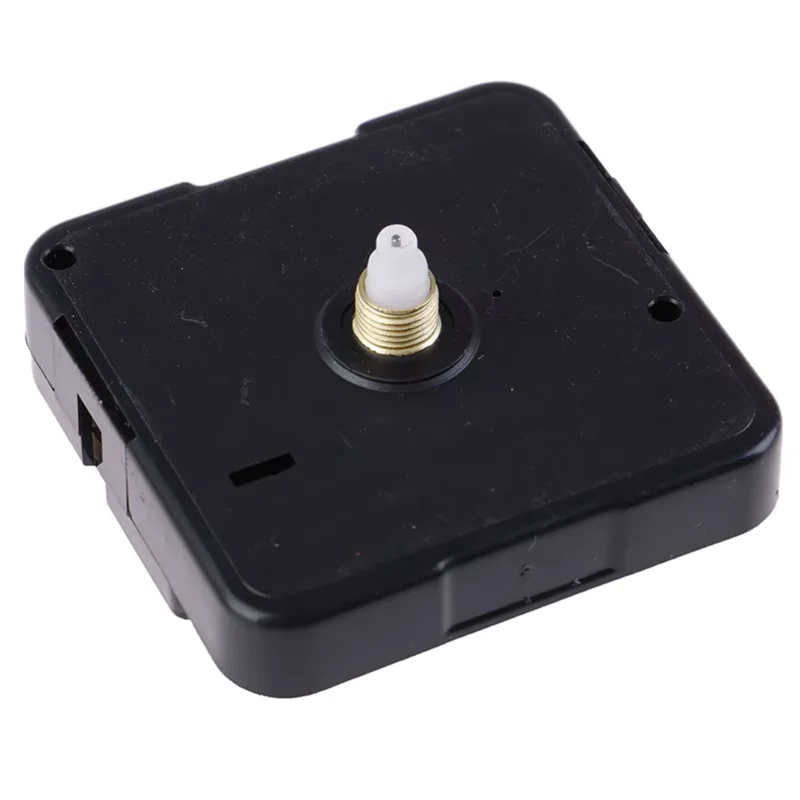

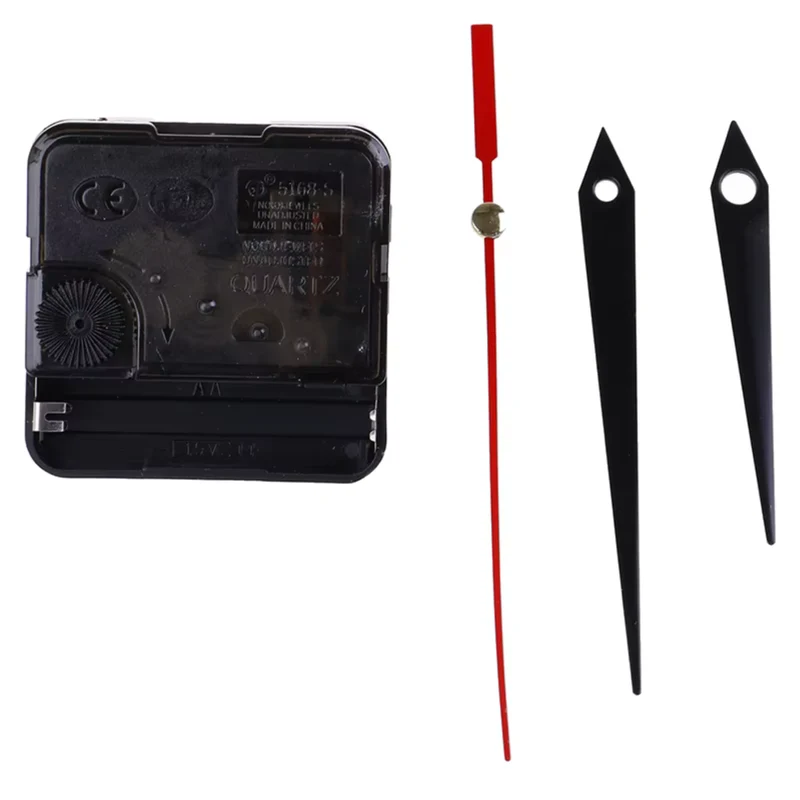

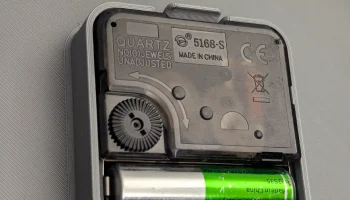

В прототипе используется стандартный бесшумный кварцевый механизм настенных часов, аналогичный показанному на фотографиях. Механизм, показанный на фотографиях, имеет маркировку 5168-S, но размеры визуально похожих механизмов могут различаться.
Справочные размеры:
Корпус механизма: 56 × 56 мм.
Общий выступ вала из корпуса механизма: 18 мм.
Длина резьбовой части: 6 мм
Питание: 1 батарея АА

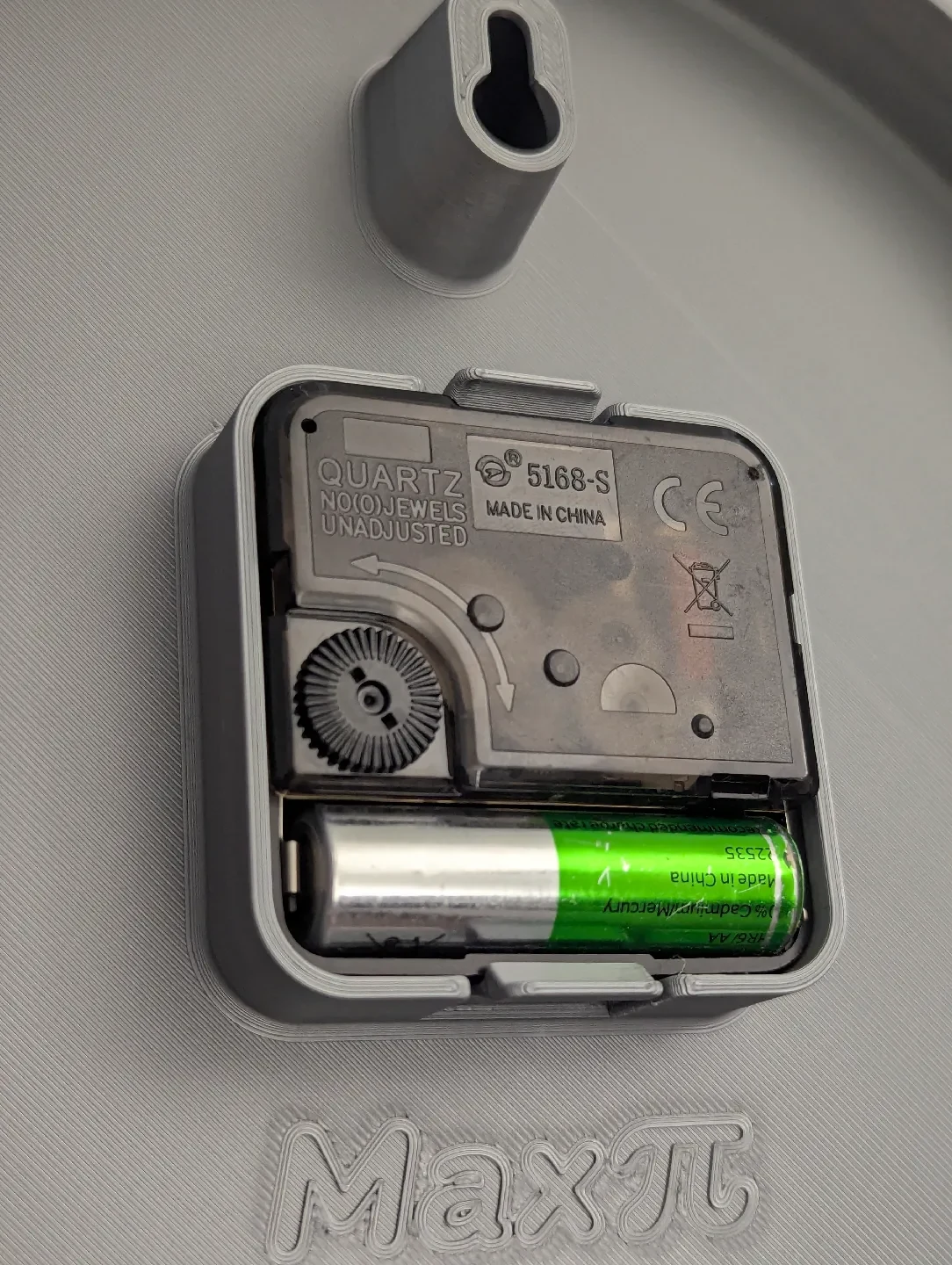

Механизм фиксируется непосредственно во встроенном заднем держателе. Монтажная шайба и стопорная гайка механизма не используются.
Часовые механизмы, которые выглядят почти одинаково, могут иметь разные размеры корпуса или вала, поэтому перед заказом проверьте размеры.
Предлагаемое описание поиска:
Бесшумный кварцевый настенный механизм 56 × 56 мм, общая длина вала 18 мм, резьба 6 мм.

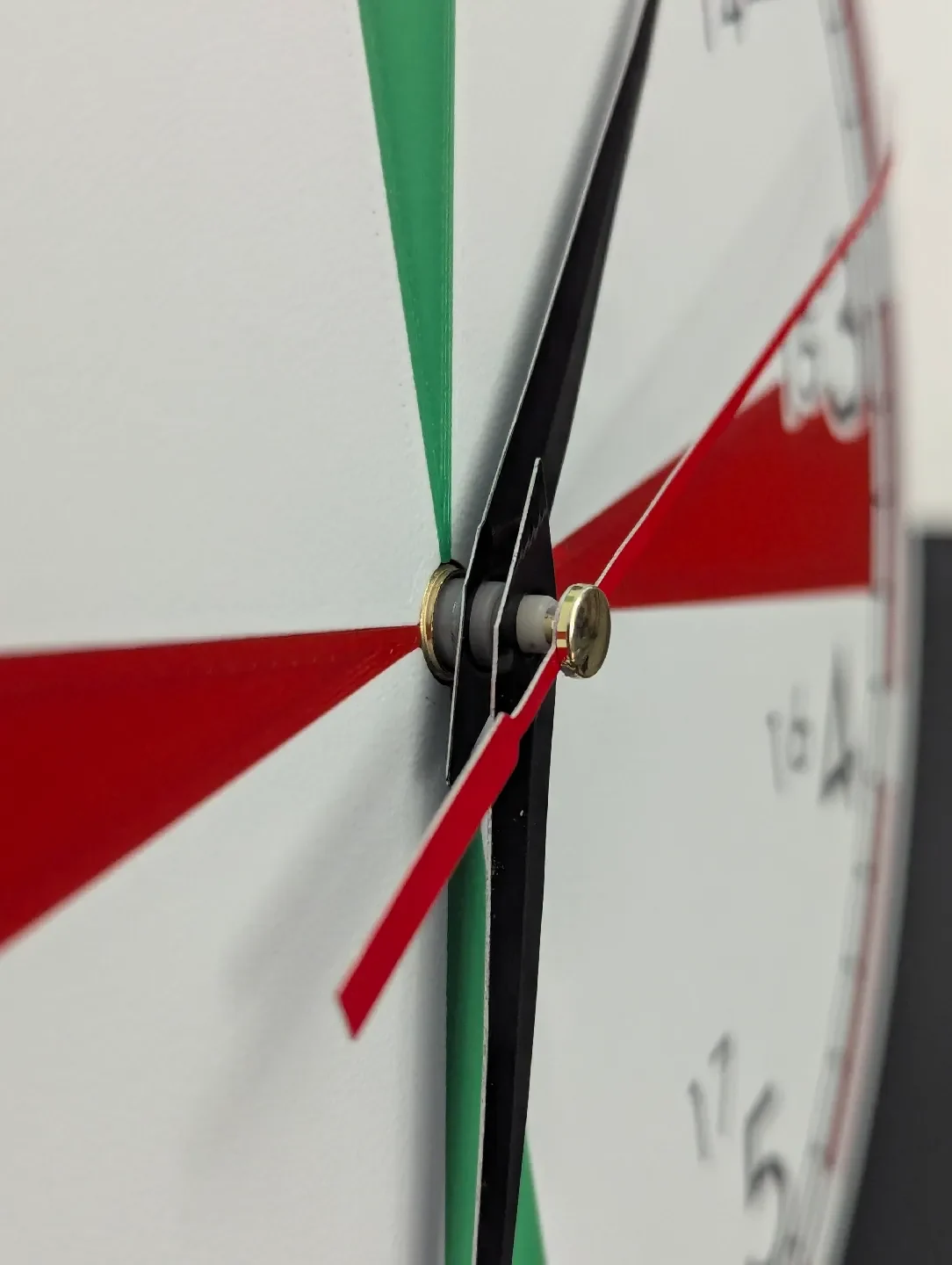

Стрелки часов

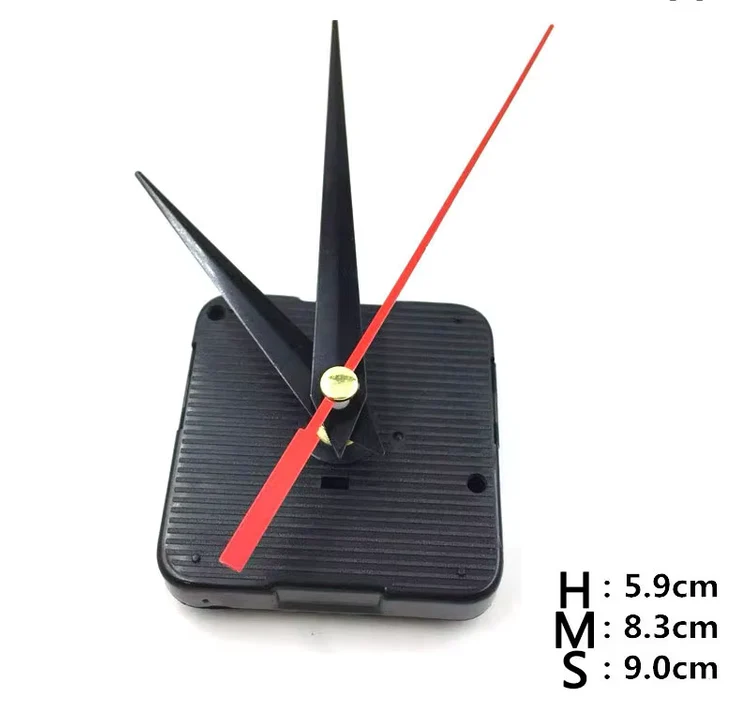

В прототипе используются следующие длины рук, измеренные примерно от центра вращения до кончика:
Часовая стрелка: 59 мм
Минутная стрелка: 83 мм
Б/у: 90 мм
Аналогичные или более короткие руки также должны подойти, при условии, что они совместимы с выбранным движением.
Печать
Поставленный проект 3MF был подготовлен с использованием:
Материал: ПЭТГ
Сопло: 0,4 мм
Высота слоя: 0,20 мм.
Периметры: 3
Заполнение: 15%
Поддерживает: не требуется
Приблизительный расход нити: 134 г.
Примерное время печати: 5 часов 23 минуты.
Количество ручных смен инструмента: 7
Время печати и расход нити зависят от принтера и выбранных профилей.
Отделка строительной пластины
Часы напечатаны циферблатом, обращенным к рабочей пластине. Таким об��азом, поверхность рабочей пластины становится видимой отделкой циферблата.
Для наилучшего результата:
Тщательно очистите рабочую пластину перед печатью.
Убедитесь, что первый слой точно откалиброван.
Используйте гладкий лист для гладкой поверхности циферблата.
Используйте текстурированный лист только в том случае, если вам нужен текстурированный циферблат.
Важные инструкции 3MF

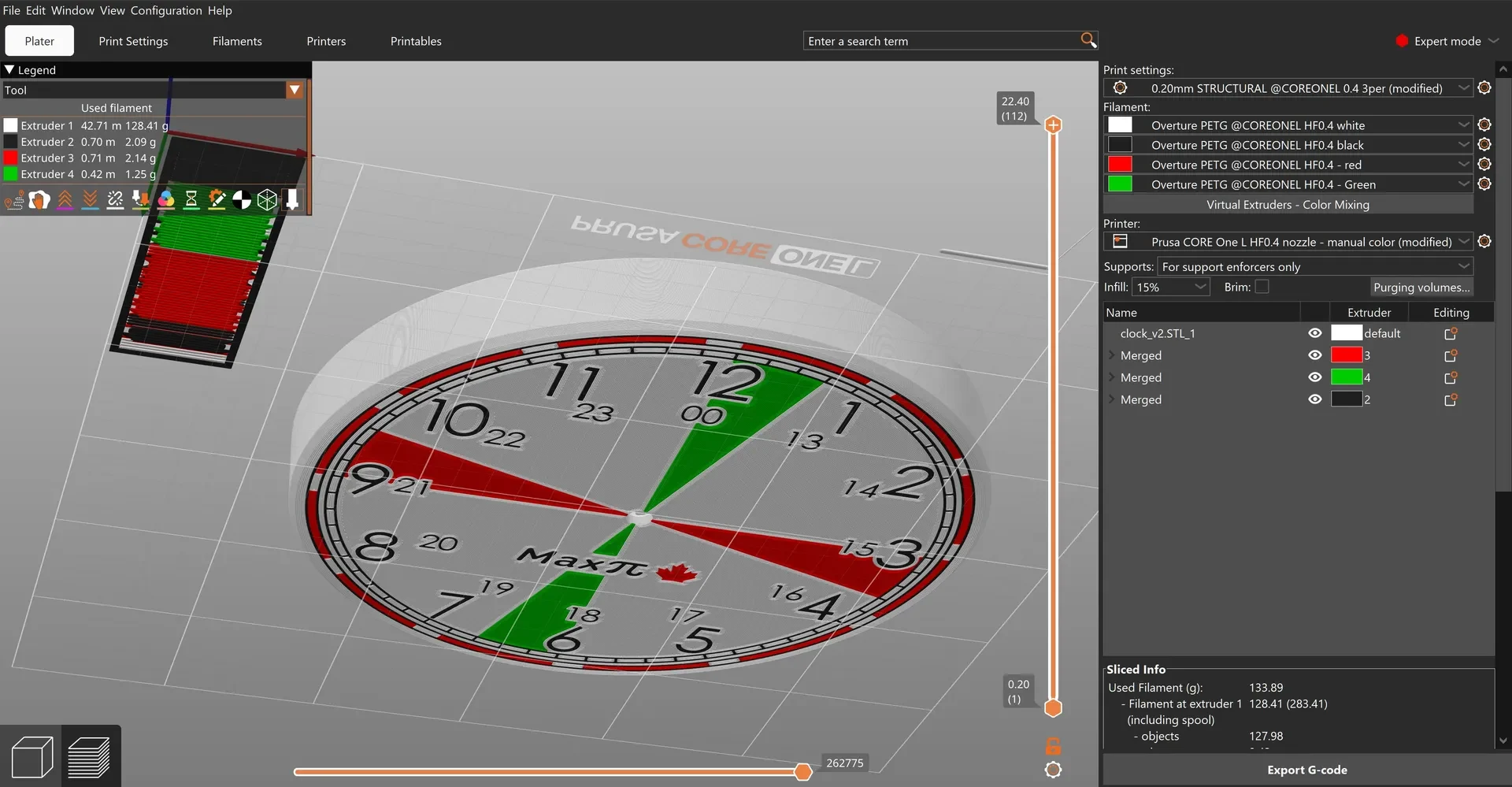

Откройте прилагаемый файл как полный проект PrusaSlicer:
Файл → Открыть проект
Не импортируйте 3MF только как геометрию. Импорт только в виде геометрии может привести к потере назначений виртуального экструдера, вытесняющей башни, настроек нити и конфигурации ручной смены инструмента.
В проекте используются четыре виртуальных экструдера:
Т0 — Белый
Т1 — Черный
Т2 — Красный
Т3 — Зеленый
Начните печать с загруженной белой нитью.
Последовательность ручной замены нити
Следуйте подсказкам принтера в следующем порядке:
Черный
Красный
Зеленый
Белый
Черный
Красный
Белый или желаемый цвет кузова
Полная последовательность:
Начните с Белого → Черного → Ре.
