ChronoBloom: умные светодиодные кольцевые часы, которые ...
Почему это существует
Я гиперфокусируюсь и теряю часы не на то. На меня будильники не действуют. Медленное изменение света в комнате помогает. Таким образом, в прошивке есть функция «подталкивания» (напоминаний о фокусировке), которая запускает визуальную анимацию подталкивания через заданные вами интервалы (и в определенные дни). Поэтому по субботам, когда я знаю, что могу погрузиться в проект, я рефлекторно смотрю на (часы) также устройство, которое тонко (не кричаще) создает крутые, настоящие лепестки с цветочным узором и анимацию. Элемент подталкивания — это особенность, вокруг которой построен весь проект.
Что это такое

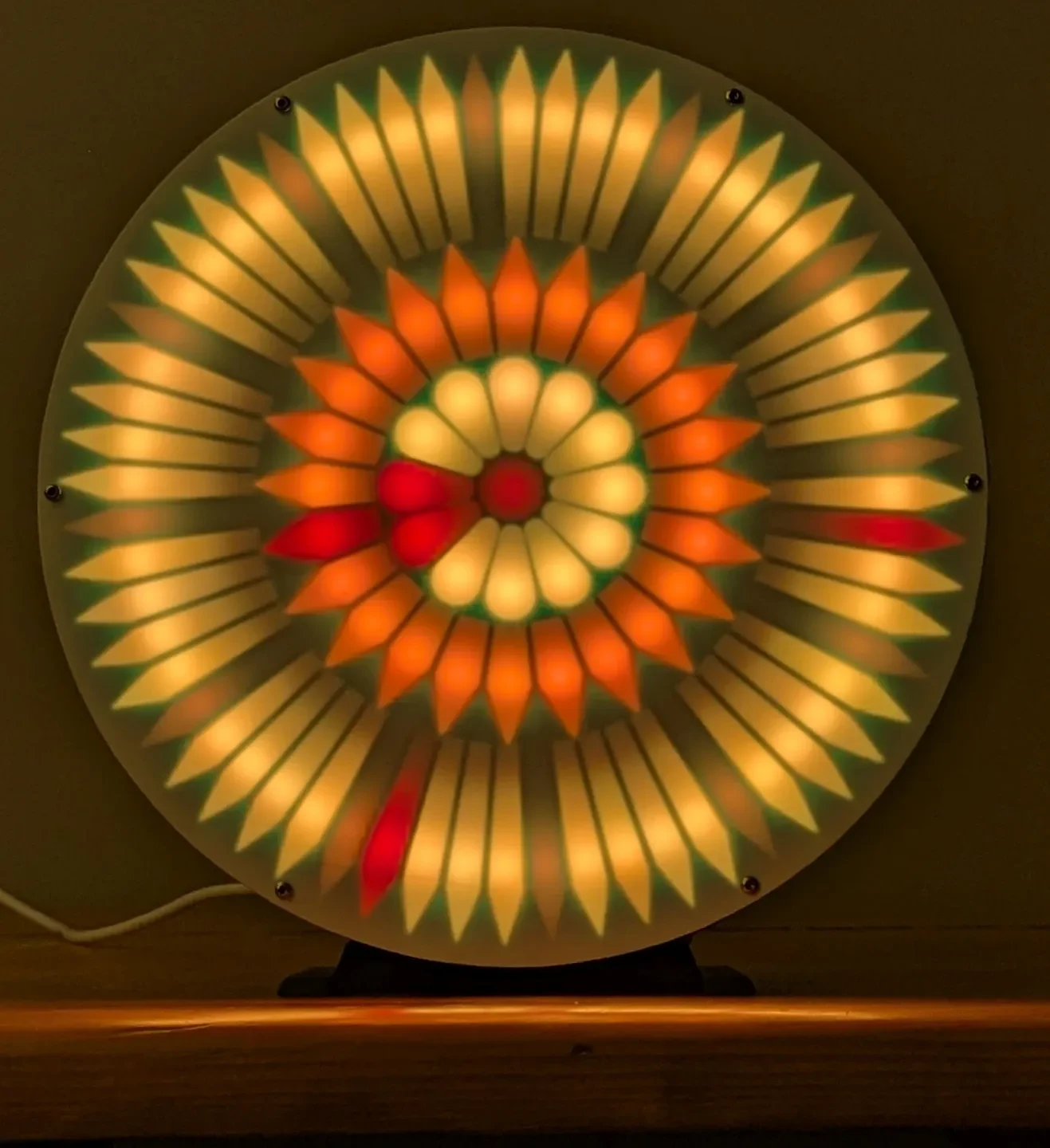

Три кольца адресных светодиодов. Секунды и минуты делят внешние 60, как они делят одну дорожку на настоящих часах. Часовая стрелка представляет собой спицу в форме стрелки, пересекающую внутреннее (12 светодиодов) и среднее (24 светодиода) кольца, а в центре находится пиксель. Центральный пиксель в его нынешнем виде указывает на состояние WIFI/подключения микроконтроллера (ESP32-C3), но его можно перепрофилировать для вывода чего-то другого. В распечатанной на 3D-принтере рамочно-кольцевой части также имеется небольшое место для установки датчика освещенности. Отражатель с принтом позади них формирует свет в виде заостренных рук, а тонкий рассеиватель с принтом спереди смягчает его и превращает в цветы.

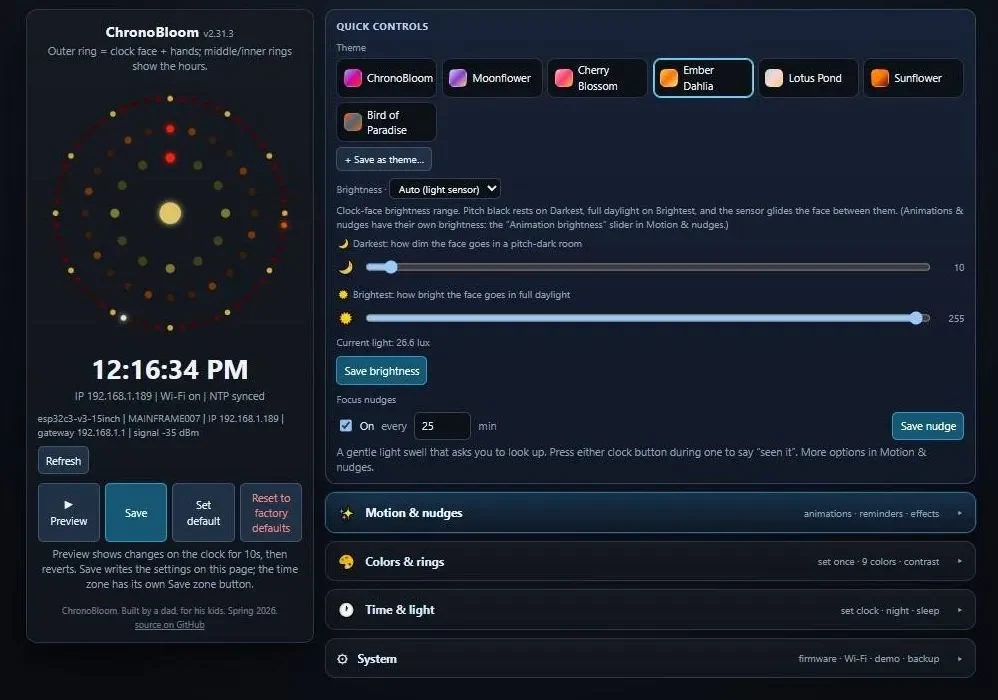

Этот датчик освещенности и все остальное настраивается из красиво упакованного веб-интерфейса, где вы можете регулировать яркость, цвета, темы и настройки. Часы также синхронизируют свое время по NTP, когда они подключены к Wi-Fi. На серверной стороне был проделан приличный объем работы с темами и настройками контрастности: все, начиная от цветов/оттенков колец, а также анимации четверть-получасового «перезвона» и напоминаний о подталкивании — с предустановками контрастов и хорошо «совпадающими» цветами темы.
Устанавливает свое время через WIFI. Ни чипа часов, ни батареи.

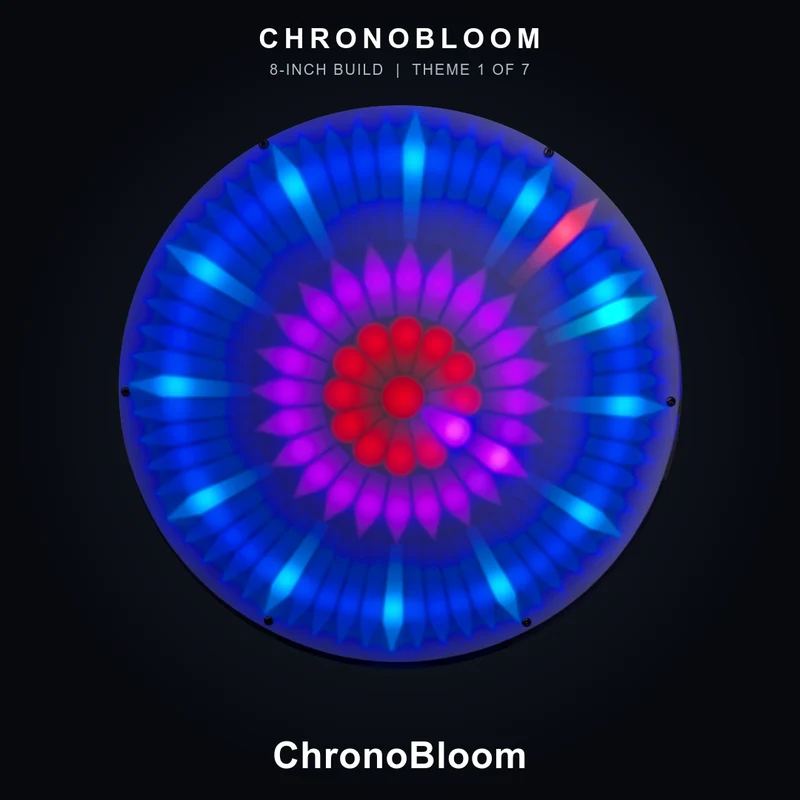

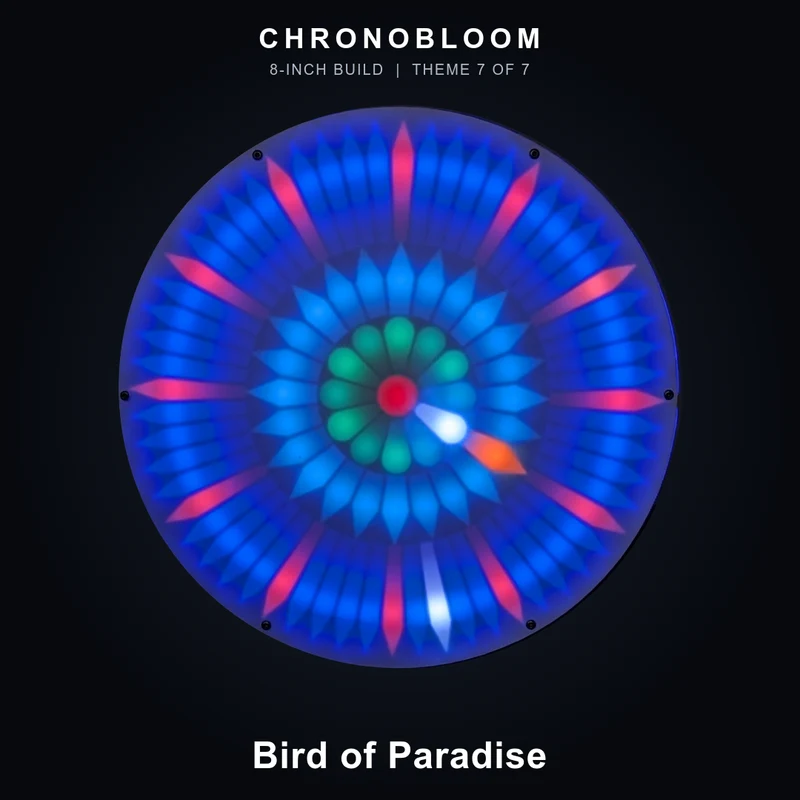

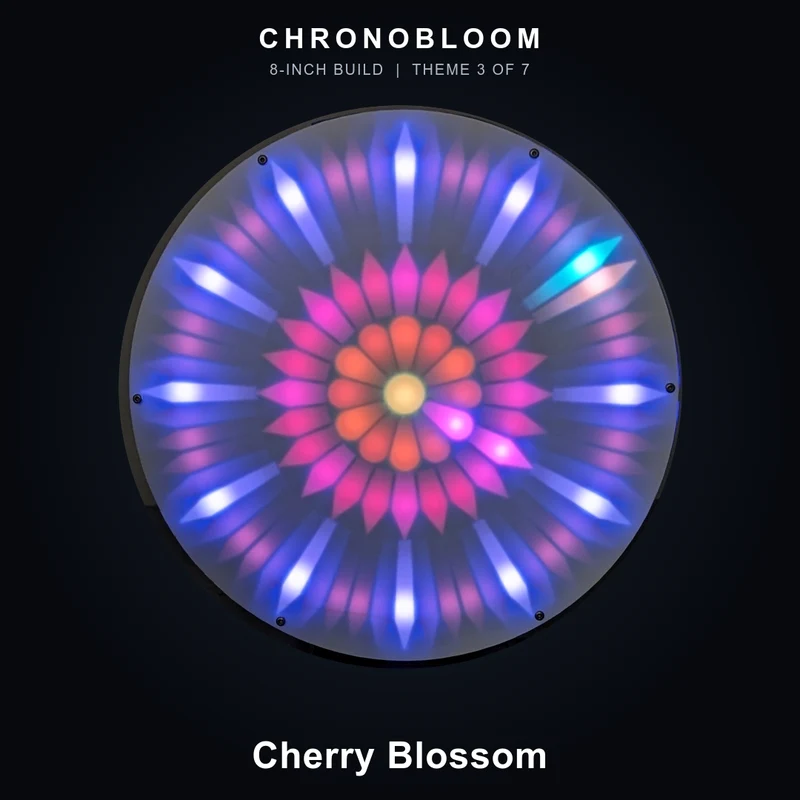

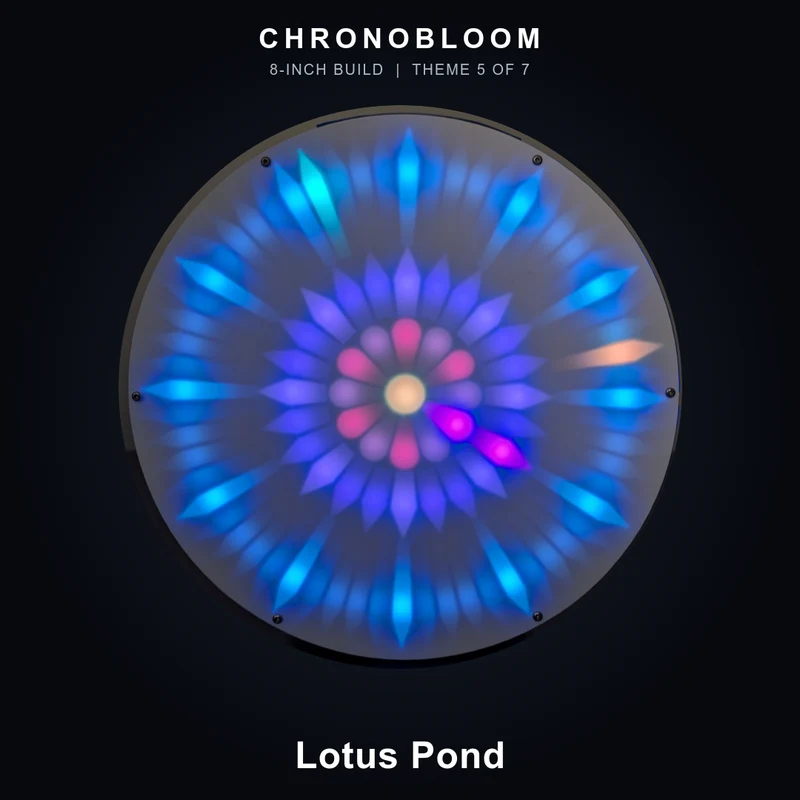

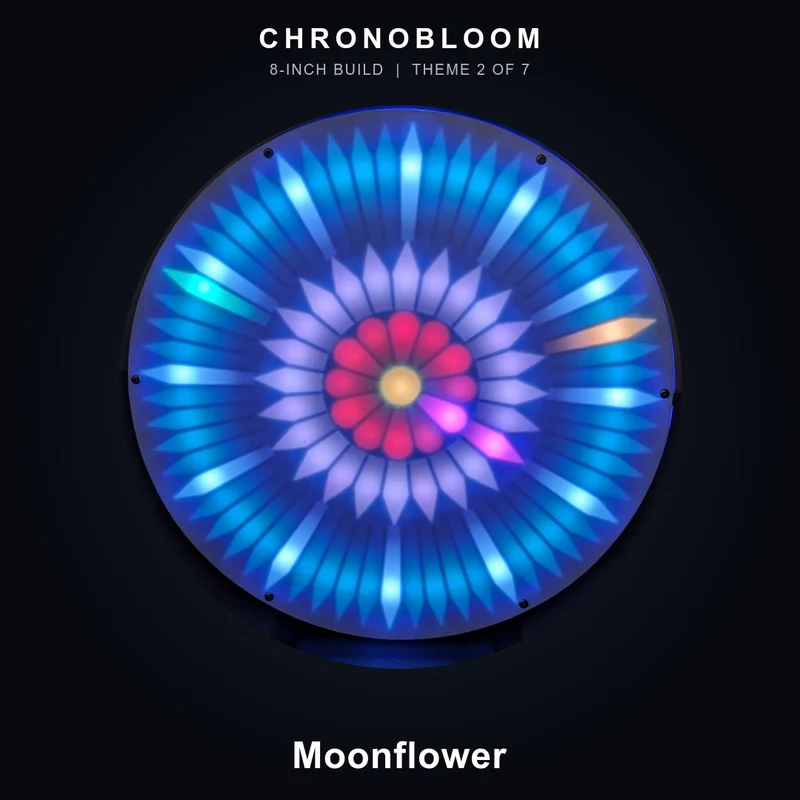

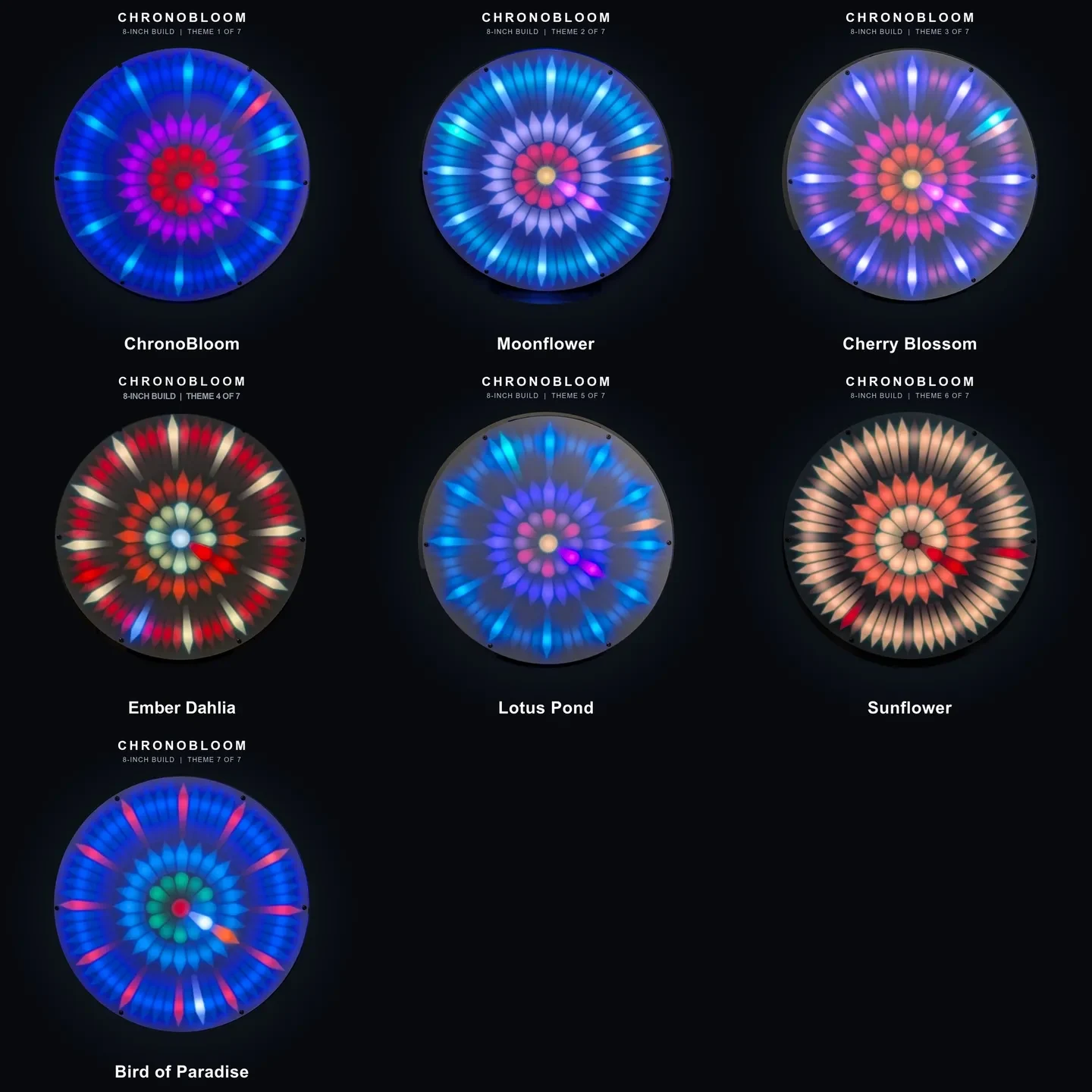

Семь тем лица, шесть названы в честь настоящих цветов и построены из собственных цветов.
Куранты отбивают четверть, половину и час.
Напоминания о фокусировке: мягкое легкое подталкивание через выбранные вами интервалы.
Датчик освещенности затемняет свет в комнате. Кромешная тьма, и он спит.
Ни приложения, ни аккаунта. Страница управления обслуживается круглосуточно.
Запустите его с веб-страницы, затем он обновится через WIFI.
Начните со сборки 3MF, в ней установлены профили, но см. примечания к печати ниже. Самая большая часть имеет площадь 209 мм, поэтому кровати шириной 220 мм вполне достаточно.
Печать заметок
Рамка, отражатель, задняя панель и подставка
Базовый PLA, слои 0,2 мм, без опор. Начинайте со сборки 3MF, она уже несет в себе ориентацию и профили.
Передний диффузор
Это та часть, которая заставляет цвести, и единственная неудобная. Распечатайте, не пропустите. Голое кольцо — это просто точки.
Белый ПЛА. С другими цветами можно поэкспериментировать, но белый обеспечит наиболее реалистичную цветопередачу.
Меня устраивает толщина 0,6 мм, но PLA рассеивает свет по-разному от марки к марке, поэтому печатайте с разной толщиной.
Установите для верхней и нижней поверхности заливку «Монотонная», а не «Концентри��еская». Некоторые слайсеры незаметно возвращаются к концентрическому режиму на тонкой круглой части, и на свету появляются завитки. Проверьте предварительный просмотр фрагментов, а не панель настроек.
Цельный насквозь, без редких зазоров посередине. Разрыв читается как яркая полоса.
Ровно на гладкой пластине, около 100 мм/с, первый слой около 44 мм/с.
Задняя пластина
Распечатайте то или другое. По умолчанию имеется вырез для подставки. Вариант толщиной 2 мм имеет отверстия для кнопок для настенного монтажа. Оба в сборке 3MF.
Электроника
Seeed XIAO ESP32-C3, набор колец WS2812B (дешевые комплекты с 9 кольцами 241-LED дают вам 60, 24, 12 и свободный пиксель для центра), датчик освещенности VEML7700, две кнопки мгновенного действия, один резистор на 300 Ом и любое зарядное устройство для телефона USB-C на 5 В, 2 А. Около 50 долларов, и комплект колец — половина этой суммы.
Ничего не нужно устанавливать на компьютер. Хром или Край
