Цифровые часыClock 24 - кинетические часы, состоящие из ...

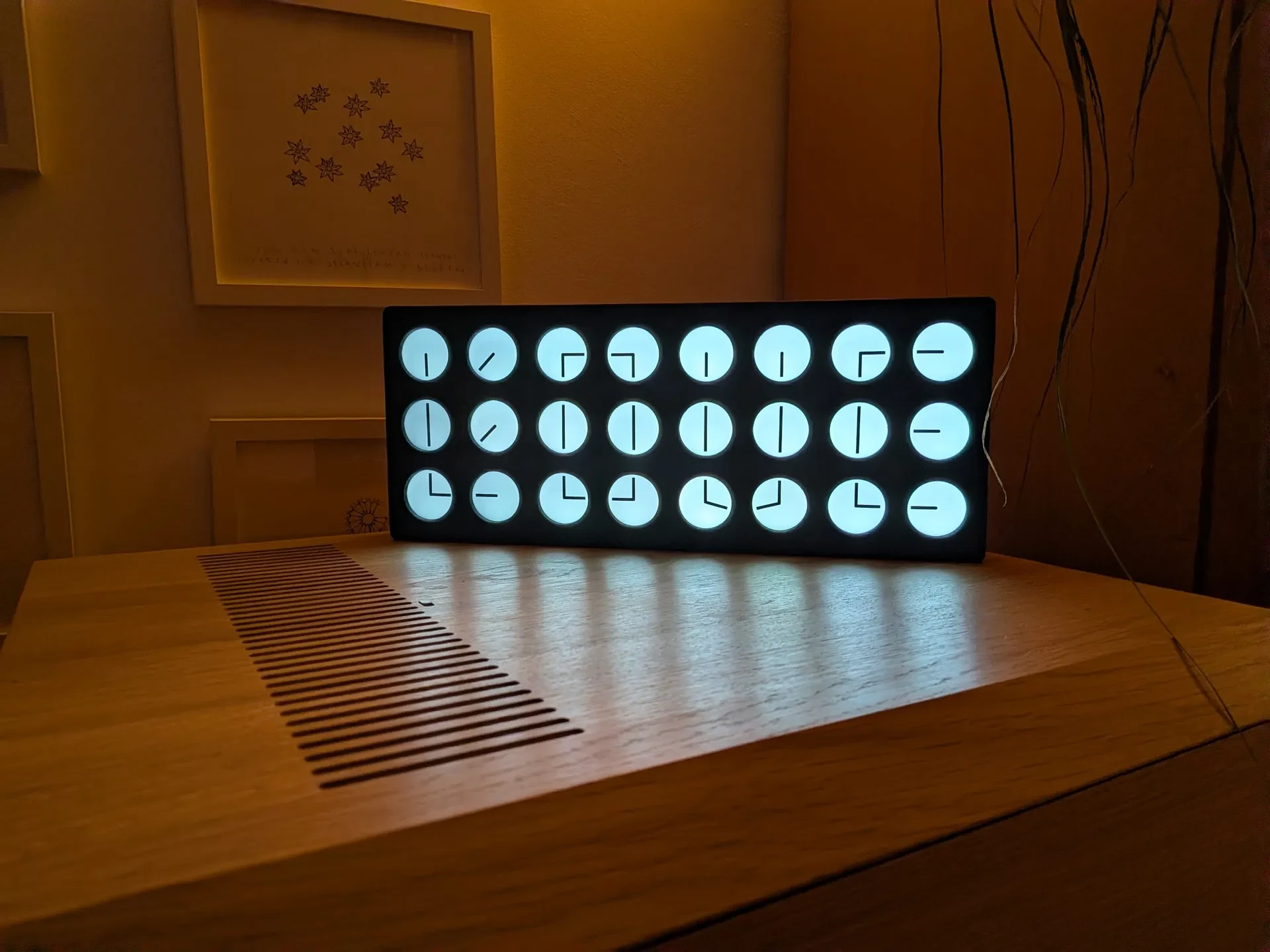

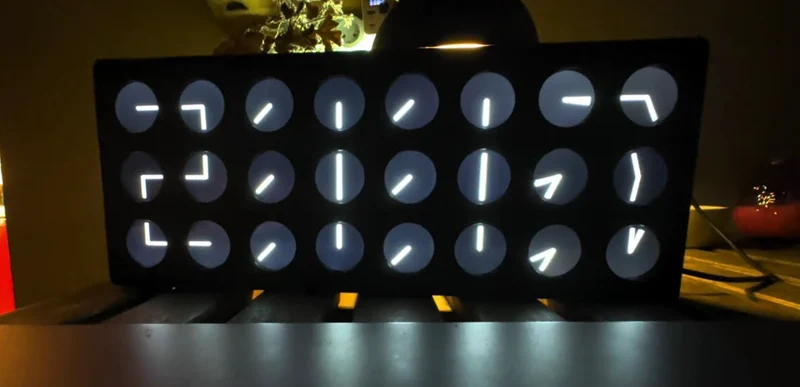

ClockClock 24 — это цифровые часы, построенные из двадцати четырех маленьких аналоговых часов. Руки занимают положение, формируя цифры, удерживают их в течение минуты, затем прерывают построение и делают что-то совершенно другое, прежде чем вернуться назад. Оригинал, выпущенный Humans с 1982 года, прекрасен и стоит тысячи; та же идея стоит около 210 евро, с использованием 24 круглых ЖК-панелей вместо 48 моторов.

В готовом виде он имеет размеры 27 × 13 см, вес 730 г и висит на двух винтах.

Видео его работы

Полную информацию о проекте можно найти здесь: tuct.github.io/esphome-lvgl-lock/.

ЧТО ПЕЧАТАТЬ (24-ЭКРАННАЯ ВЕРСИЯ)

Одна часть: лицевая панель с 24 круглыми вырезами и поддоном позади нее, на котором на нужном расстоянии располагаются восемь несущих плат.

ClockClock24_full.obj — весь корпус одним куском, 365,5×149×40 мм. Требуется кровать Prusa XL или больше, а ее длина 365,5 мм длиннее, чем ось XL 360 мм, поэтому поверните ее на пластине на 45 °.

ClockClock24_a.obj + ClockClock24_b.obj — тот же корпус в двух половинках, 183×149×40 мм каждая. Удобно помещается кровать размером 250×210. Распечатайте оба и присоединяйтесь.

clocklock24.f3d — источник Fusion 360, если вы хотите его изменить.

КАК ЭТО НАПЕЧАТАТЬ

Лицом вниз на тарелку, без опор. Видимая поверхность печатается на рабочем листе, поэтому любая текстура этого листа будет той отделкой, которую вы получите на лицевой стороне.

Распечатайте его непрозрачным — здесь важна настройка, а не прочность. Панели имеют подсветку: корпус, пропускающий свет, светится вокруг каждого выреза вместо того, чтобы показывать 24 чистых диска на черном.

— Достаточно верхнего и нижнего слоев, чтобы полностью закрыть поверхность — больше, чем у слайсера по умолчанию. Одно тонкое пятно представляет собой видимое яркое пятно.

— Твердое заполнение стен. Вертикальные грани между вырезами тонкие, и редкое заполнение пропускает свет от одной панели к соседней.

— Темная нить помогает, но не заменяет ни одну из них. Тонкий черный PLA все еще светится.

Ничего структурного, никаких мелких деталей, любой материал, который вам нравится.

ЧТО ЕЩЕ ВАМ НУЖНО

Дело — самая легкая часть. 24-экранная сборка:

Круглая ЖК-панель GC9A01A 24 × 1,28 дюйма, 240 × 240 — amzn.to/4xJpK79 (5 упаковок ~ 23,50 евро, купить 5) — 118-140 евро

8 × Seeed XIAO ESP32-S3 — 45-122 евро, а один ряд стоит покупать. Купите 3 упаковки напрямую в Seeed по цене ~ 15 евро за три, а не ~ 15 евро за штуку на Amazon: www.seeedstudio.com/Seeed-Studio-XIAO-ESP32S3-3PCS-p-5919.html. Экономия около 77 евро.

8 × нестандартная несущая плата — один потрясающий заказ, 20-30 евро. Герберы в репо.

Понижающие модули MP1584EN, разъемы, разъемы, колпачки, один источник питания 5 В, 2 А — вместе менее 50 евро.

Примерно 210 евро олл-ин, до 374 евро при покупке всего по-дорогому.

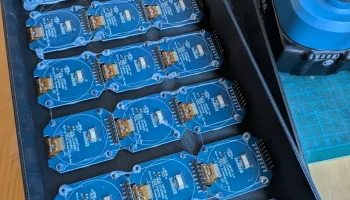

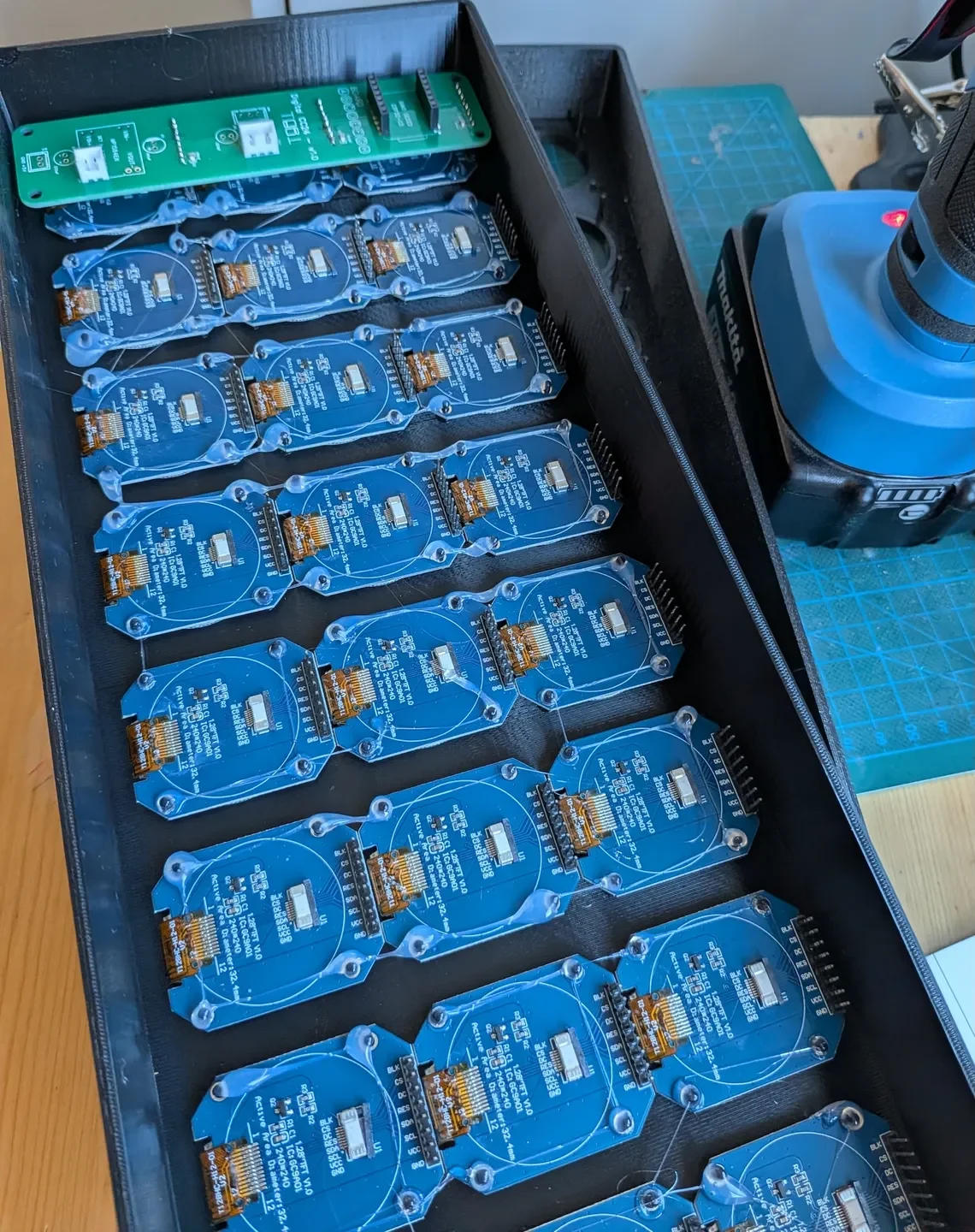

Панели приклеиваются к корпусу горячим клеем, держатели прикрепляются к разъемам, и один 4-контактный кабель на каждый переход соединяет все вместе.

Версия с 4 экранами:

Панель SPI 4 × 4,0 дюйма, 320 × 240 — amzn.to/4zu2V9h (~ 30 евро за штуку на Amazon, около половины на AliExpress)

2 × Seeed XIAO ESP32-S3 — те же комплекты из 3 штук, дешевле, чем две одиночные, и вы получаете запасной: www.seeedstudio.com/Seeed-Studio-XIAO-ESP32S3-3PCS-p-5919.html

2 специальные печатные платы, а также регуляторы и разъемы — вместе менее 30 евро.

Примерно 70-160 евро, в основном в зависимости от того, откуда панели.

Прошивка ESPHome. Одна плата имеет Wi-Fi и передает время остальным семи по одному проводу, поэтому все 48 стрелок остаются на одной и той же миллисекунде.

Полное руководство по сборке, стоимость спецификации, герберы печатных плат и прошивка: github.com/tuct/esphome-lvgl-lock

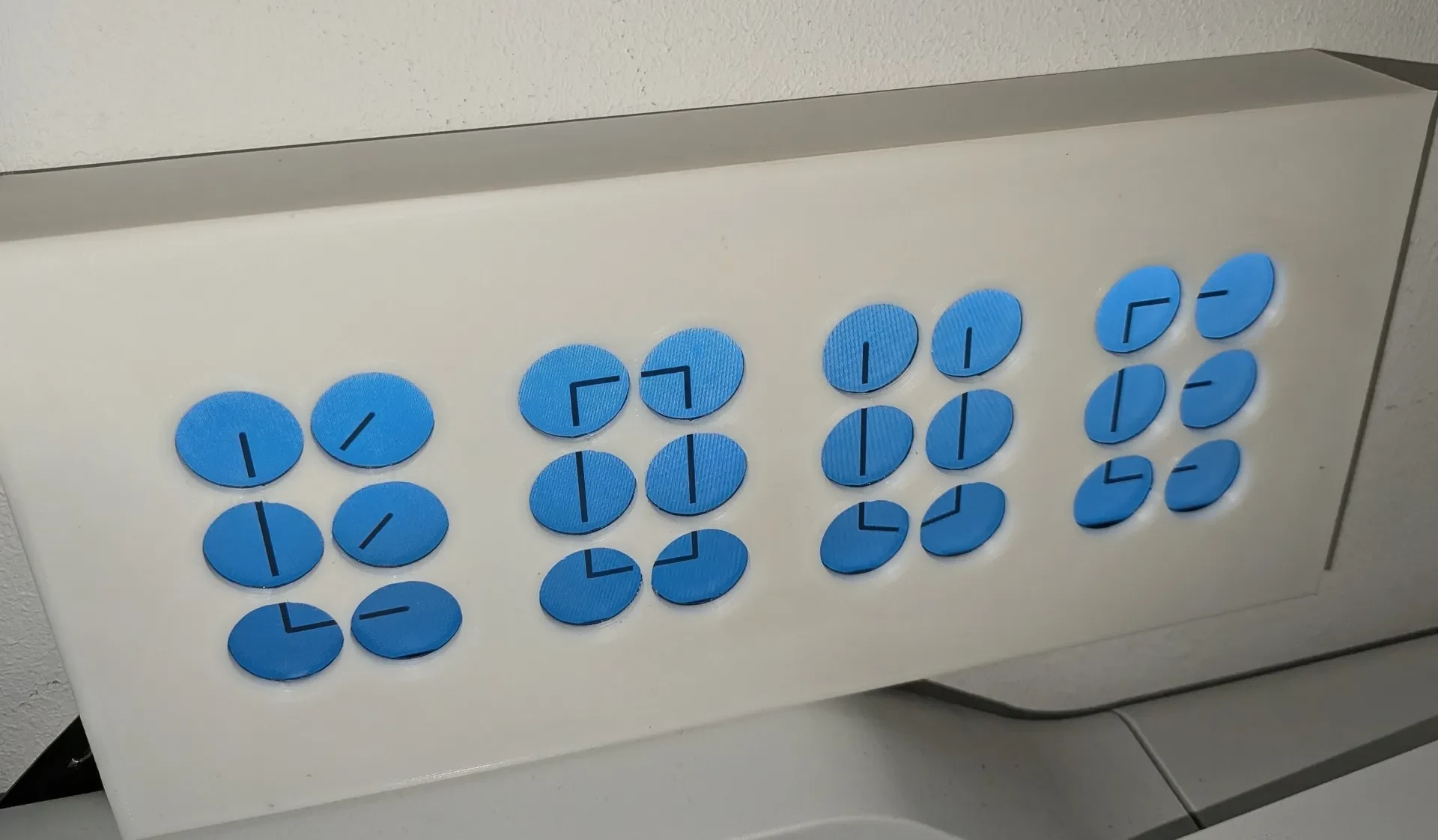

ТАКЖЕ ЗДЕСЬ: 4-ЭКРАННАЯ ВЕРСИЯ

Если 24 панели — это слишком много, есть более дешевая конструкция с четырьмя прямоугольными экранами, по одному на цифру, каждый из которых отображает шесть мини-часов. Примерно 70-160 евро и день, а не проект. Торговля осуществляется с интервалом: промежутки между цифрами в конечном итоге становятся шире, чем промежутки между часами внутри них, поэтому он читается как четыре блока.
