Часы TNT

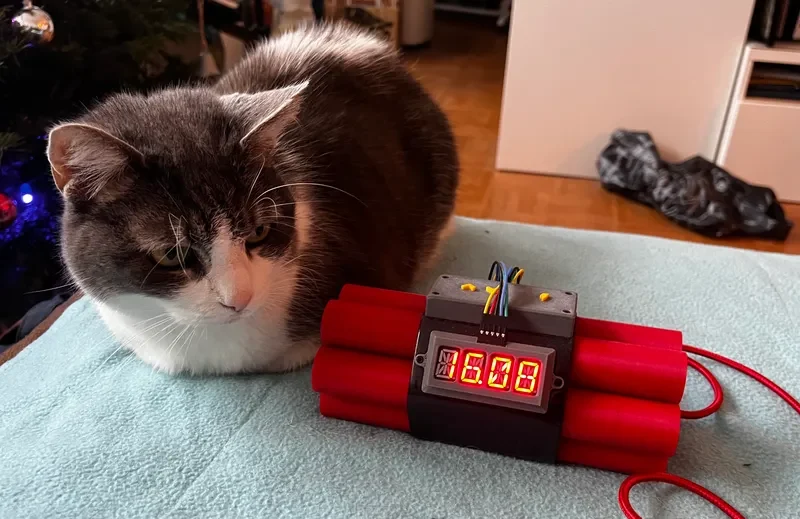

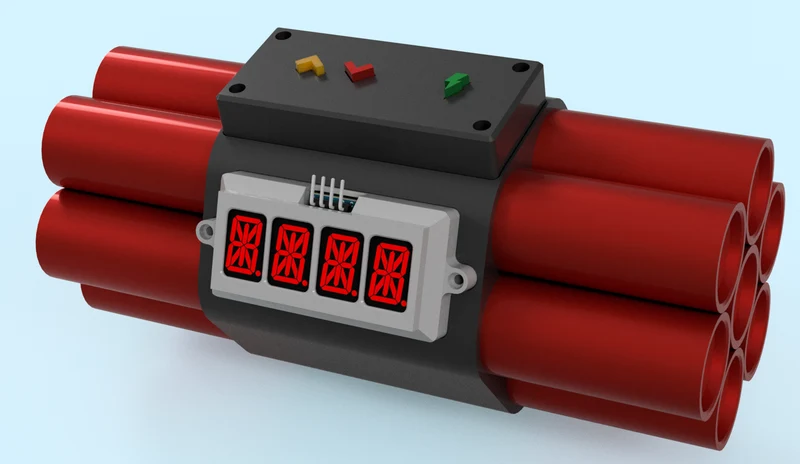

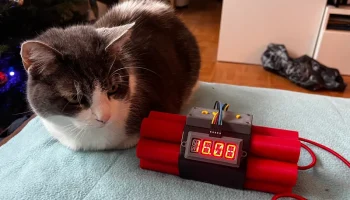

Эти часы TNT имеют форму стопки динамита и используют общие компоненты для отображения точного времени.

Он также случайным образом начинает обратный отсчет, чтобы создать более реалистичное ощущение бомбы.

Провода обнажены, чтобы сохранить эстетику того, что это бомба.

Прикрепленные файлы также включают схемы текущей реализации:

Основные компоненты:

Модуль ESP32 (Wi-Fi не требуется)

Модуль RTC с резервной батареей DS3231.

4-символьный 16-сегментный светодиодный дисплей HT16K33

Три кнопки для установки времени или включения летнего времени

Сборка:

Спаяйте компоненты, исходя из того, что у вас есть.

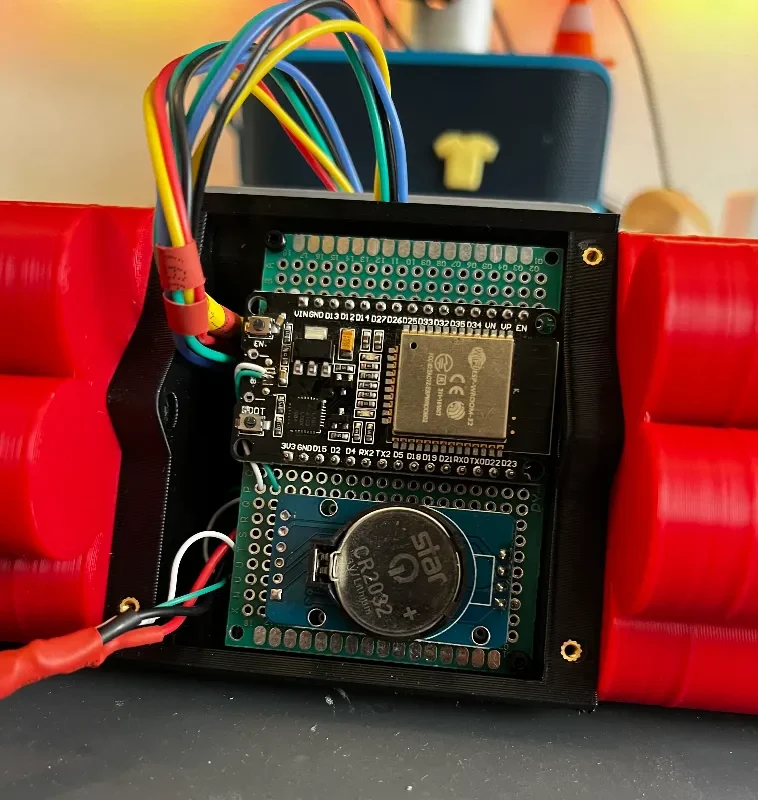

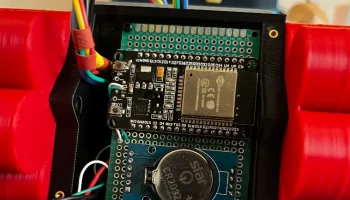

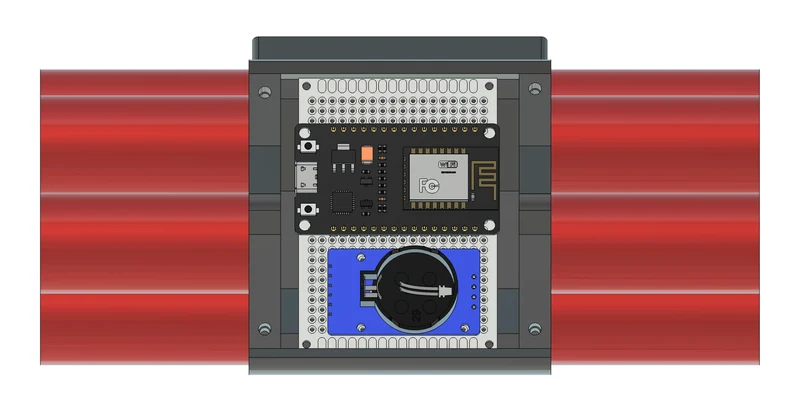

Сборка довольно проста: и RTC, и сегментный дисплей должны быть подключены к шине I2C, а для кнопки должно быть три GPIO. Можно использовать обычный Arduino, но я выбрал ESP, чтобы иметь возможность использовать микропитон.

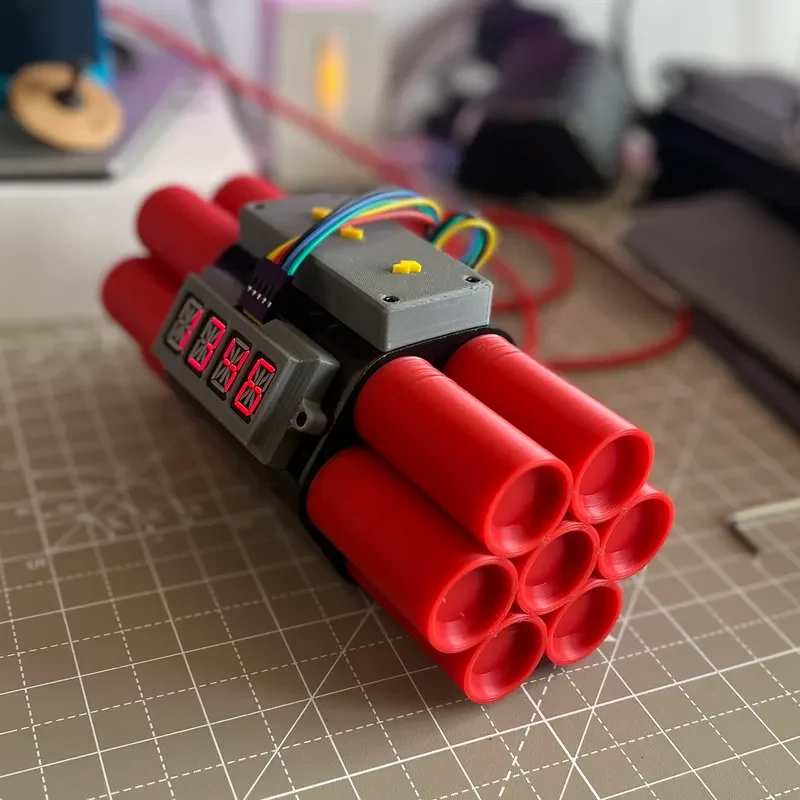

Импровизируйте видимые провода — чем хуже, тем лучше!

Пластина M3/M2 Термореактивные пластины.

Благодаря модулю RTC часы можно отключать/переподключать без потери времени.

В ESP используется прошивка micropython, которая доступна для ознакомления на Github: https://github.com/prashnts/tnt-clear.

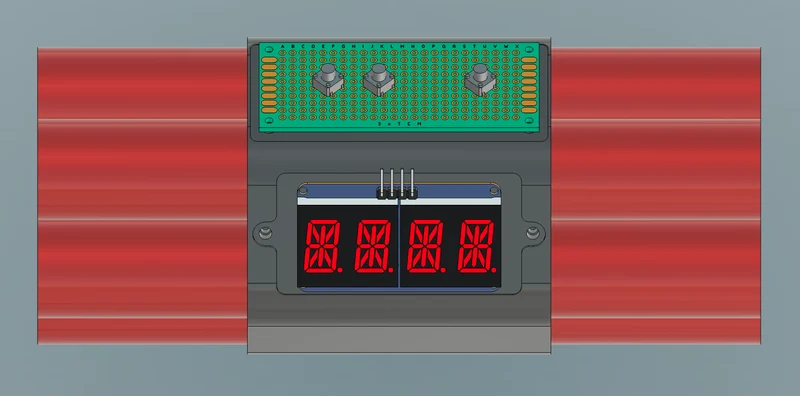

Дисплей и кнопки добавляются к основному корпусу, поэтому их можно заменить чем угодно.

PS: Не советую брать его с собой в аэропорт! ;)
