Шестиугольные настенные часы из PLA и бетона

Немного бетона может иметь большое значение для создания ощущения веса и качества в таком 3D-напечатанном изделии.

Я экспериментирую с бетоном и 3D-печатью уже несколько лет и создал множество форм для отливки бетонных изделий, но это первый раз, когда я объединил 3D-печатную раму С бетоном.

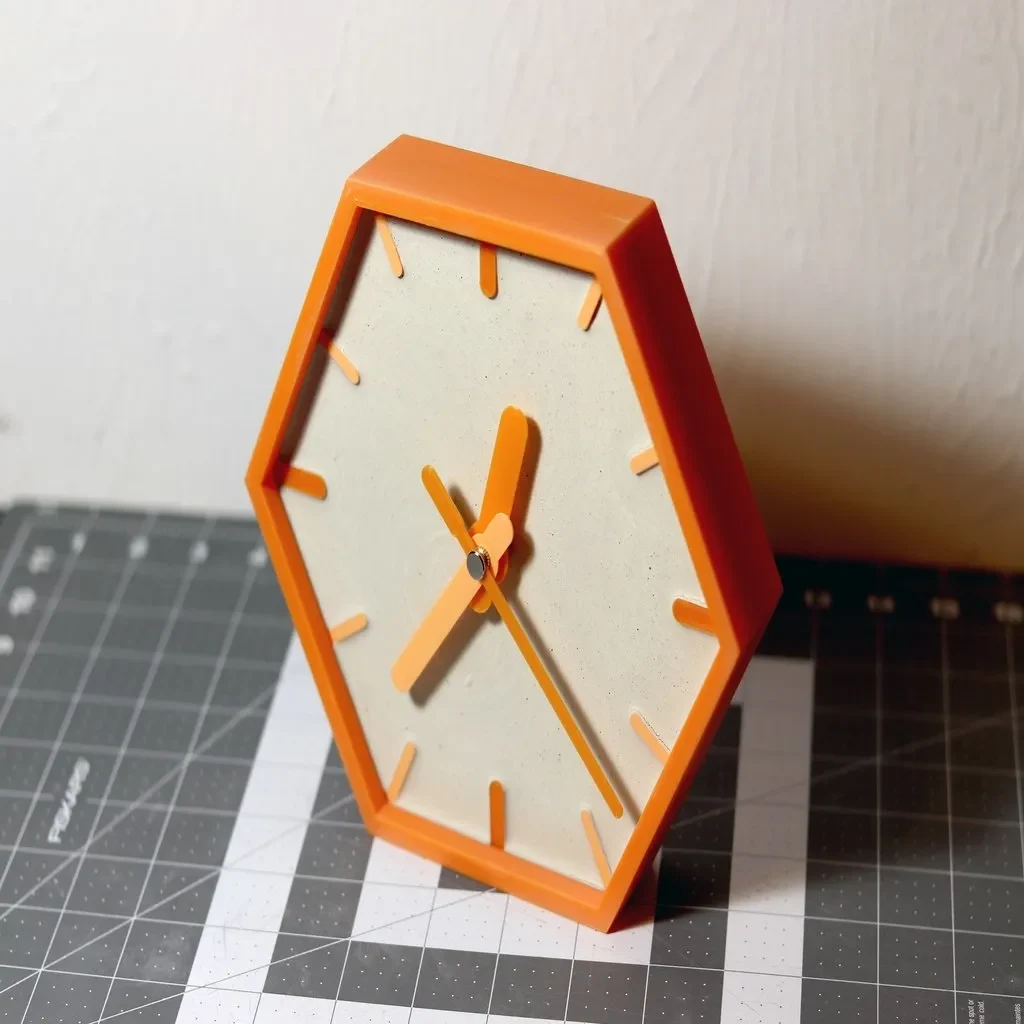

Часы были разработаны для установки на стену, но также имеют достаточно широкое основание, чтобы стоять вертикально на плоской поверхности.

Дальнейшие инструкции по сборке и необходимые детали приведены ниже.

Настройки печати

Принтер:

Пруса i3 MK2.5S

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

30

Нить: внутренний PLA. Примечания:

Печать из PLA, PETG или ABS. Мои внешние стены получились шероховатыми, поэтому пришлось много шлифовать; оглядываясь назад, я бы предпочел печатать на чем-то более поддающемся шлифовке, чем PLA.

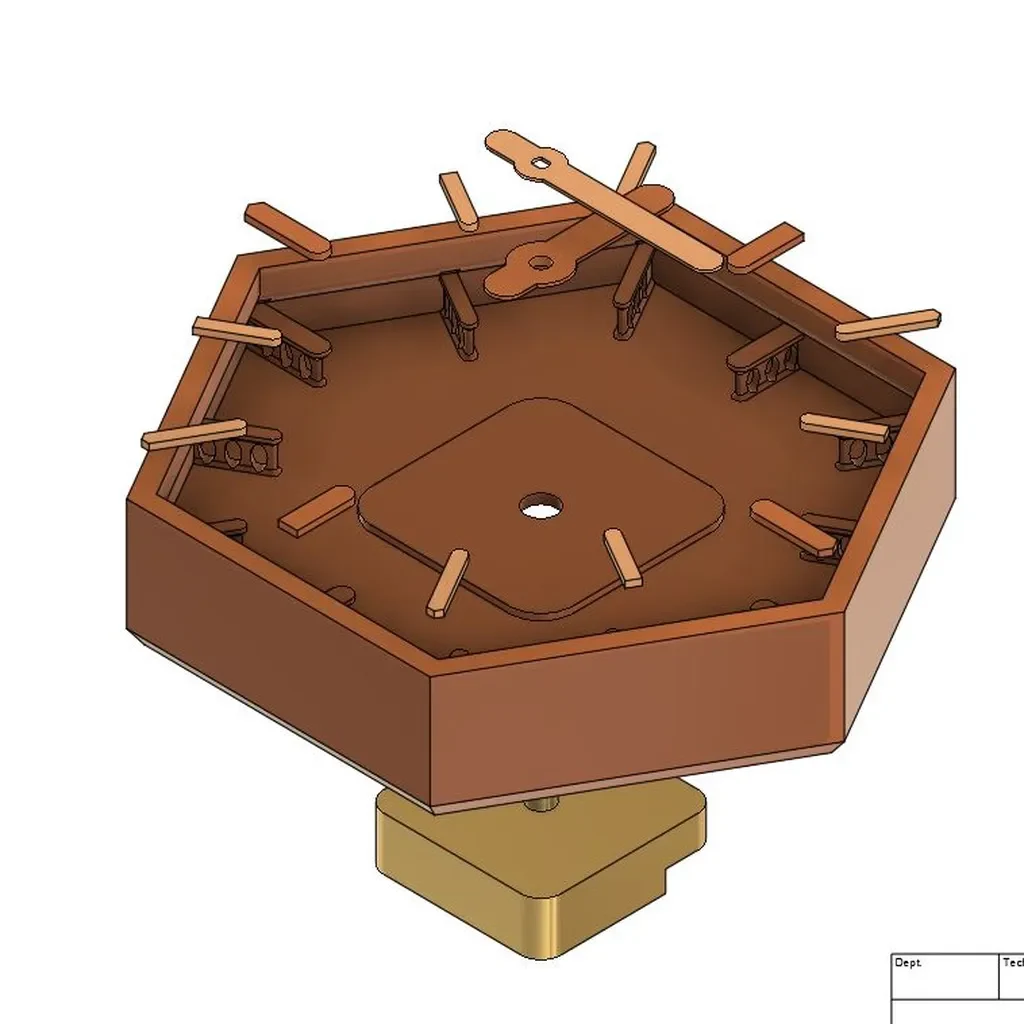

Распечатайте раму обратной стороной вниз на станине с опорами для поддержки перемычки под областью вставки часового механизма. Вам не нужно, чтобы здесь было провисание, если вы хотите, чтобы механизм лежал на одном уровне с задней частью рамы после сборки.

Frame V2 Joined Hands.STL — это версия, которая печатает рамку и часовые циферблаты за одно целое, если вы не хотите, чтобы они были разных цветов из рамки.

STL под названием Plug лучше всего печатать из ТПУ или, в моем случае, из гибкой нити 3D Solutech, которую легче печатать, чем ТПУ, но она все же достаточно гибкая для своей цели. Эта часть будет использоваться для создания отверстия в бетоне при последующей заливке.

Индикаторы часов, а также часовая, минутная и секундная стрелки должны быть напечатаны ровно на станине, поскольку отверстия в стрелках очень плотные. Я печатал первый слой очень медленно (10 мм/с), чтобы их можно было уложить идеально… Я использую гладкую платформу PEI, чтобы верхняя сторона этих деталей выглядела законченной, хотя вы всегда можете немного отшлифовать.

Пост-печать

Сборка

Сначала вставьте и приклейте индикаторы часов (часы 1-12) к соответствующим платформам клеем CA. (не обращайте внимания, если вы распечатали универсальный stl для кадра Frame V2 Joined Hands.STL)

Во-вторых, заткните отверстие вала часов в рамке распечатанной вами заглушкой из ТПУ, плотно вставьте ее, чтобы она не шевелилась, и убедитесь, что она перпендикулярна основанию рамы.

В-третьих, замешайте небольшую порцию бетона (около 500 граммов). Лучше всего, чтобы он был как можно более текучим, если вы хотите получить гладкую поверхность. Я использую Rapid Set Cement All от Home Depot, но и портландцемента тоже будет достаточно. Если хотите, вы можете проявить творческий подход с использованием цементных красителей, я решил придерживаться естественного тона.

Затем залейте цементную смесь в раму, покачивая модель вперед и назад (здесь может помочь дополнительная пара рук), продолжайте медленно заливать и встряхивать, пока бетон не выровняется и не достигнет часовых индикаторов, продолжайте вибрировать раму, чтобы выпустить все пузырьки воздуха, или не делайте этого, пузырьки могут выглядеть круто.

В-пя��ых, как только бетон затвердеет, осторожно покачайте заглушку ТПУ назад и вчетверо, пока она не освободится, оставив отверстие, совпадающее с отверстием в раме. На этом этапе, если хотите, вы можете покрыть всю деталь прозрачным слоем для защиты.

В-шестых, Second Hand необходимо собрать. В комплект часов входит собственная секундная стрелка, мы собираемся снять с нее часть, взять пару фрез и отрезать стрелку от центральной части, которая вставляется в вал часов (это торцевая крышка, та деталь, которая нам нужна), зачищать отрезанную торцевую крышку с помощью резаков, пока вы не перестанете видеть ни кусочка оригинальной часовой стрелки. Нанесите каплю клея CA на обратную сторону очищенной металлической торцевой крышки, затем плотно прижмите напечатанную секундную стрелку к крошечному стержню и поддерживайте давление, чтобы клей успел закрепить PLA на задней части торцевой крышки.

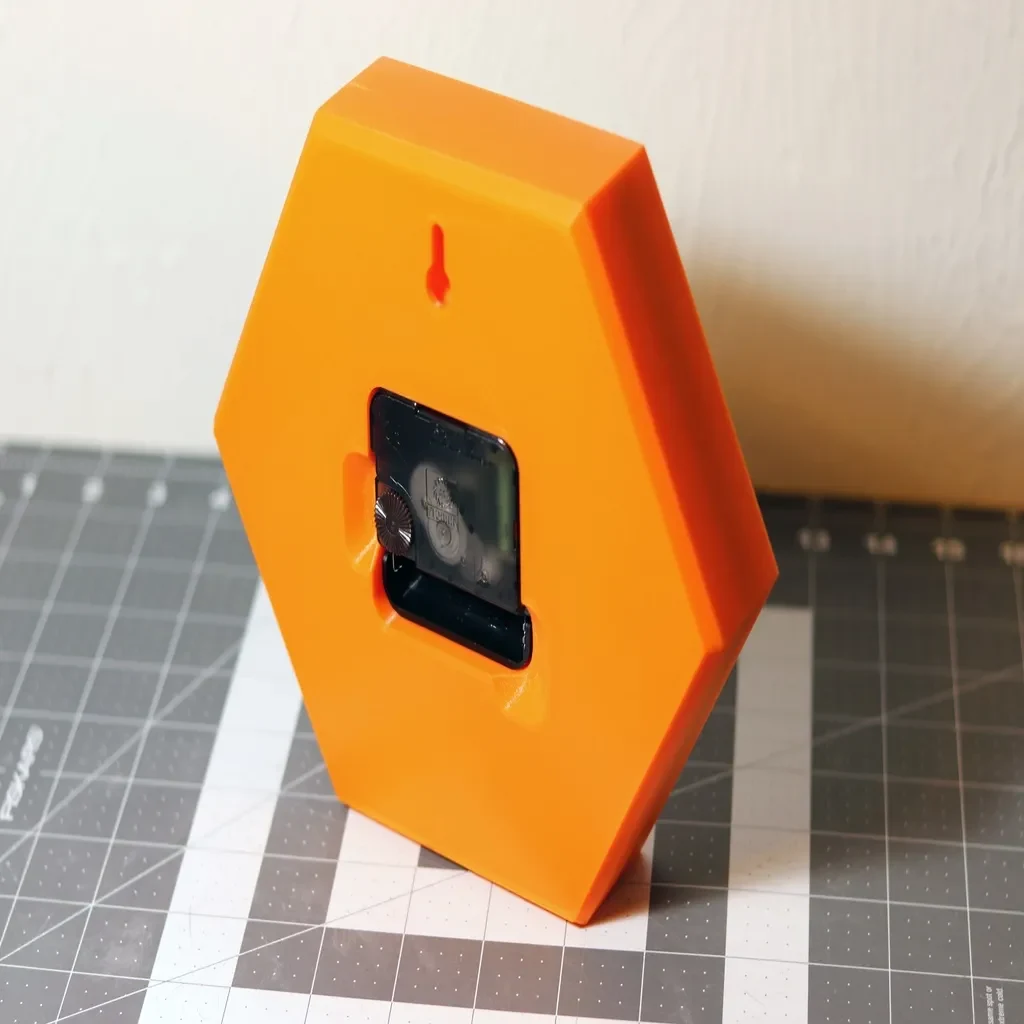

В-седьмых, соберите часовой механизм, н��дев резиновую прокладку на вал, поместив механизм в раму, перевернув его.
