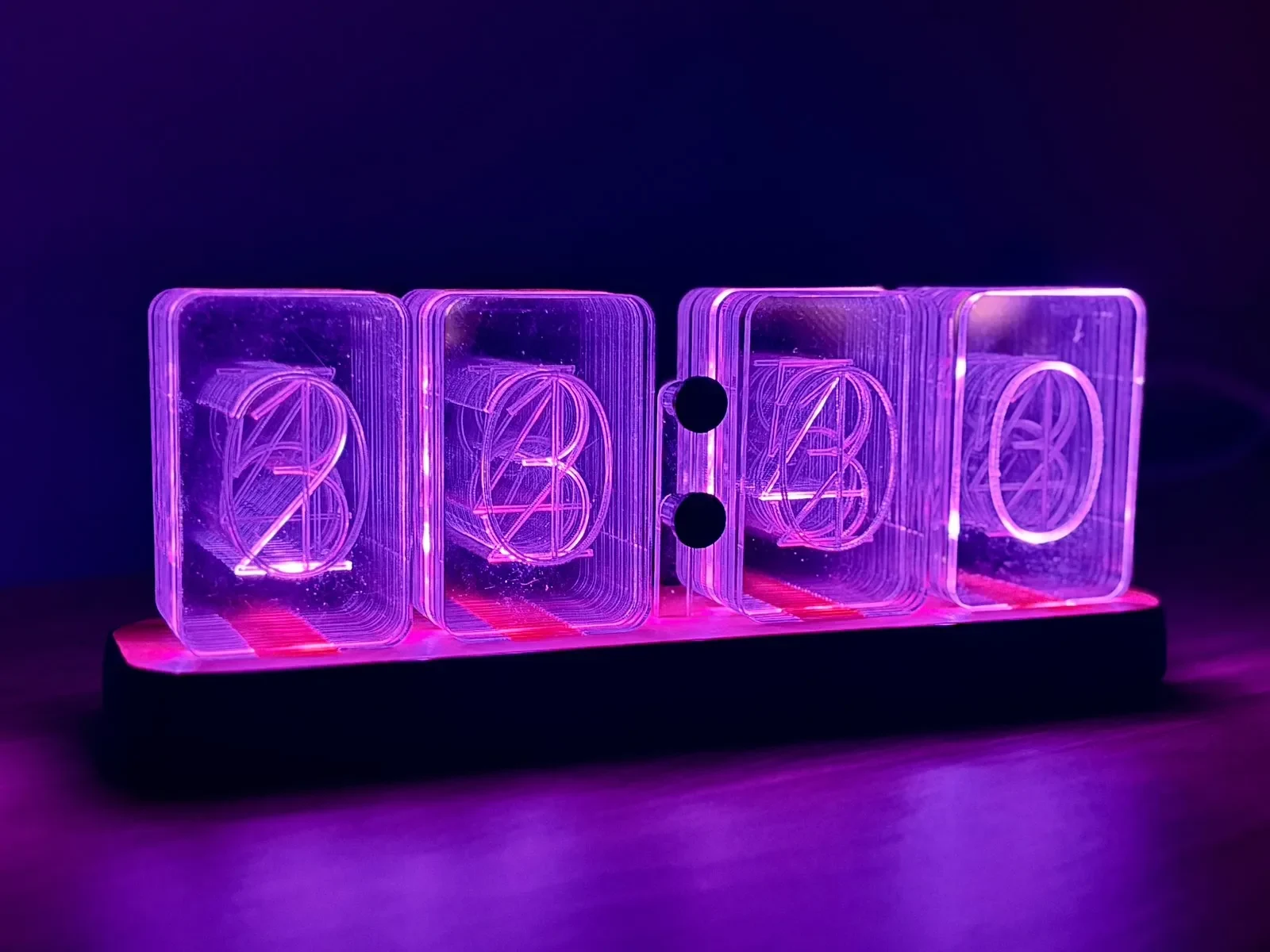

"Ликсон" - часы Ликси

Распечатайте их самостоятельно и смело обращайтесь за помощью!

ССЫЛКИ

Код ЗДЕСЬ

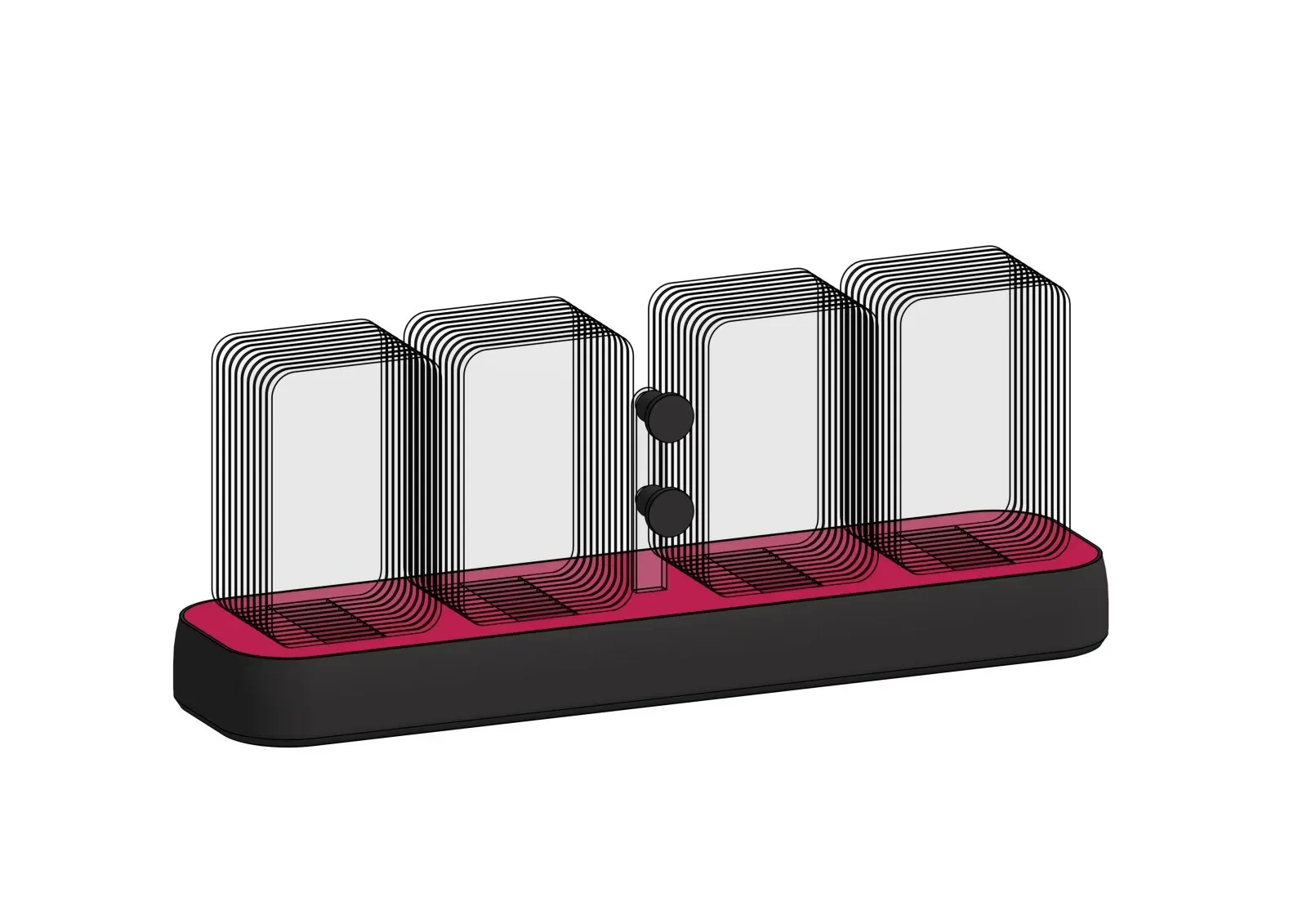

CAD ЗДЕСЬ
печатные платы ЗДЕСЬ
Моя пластина для лазерной резки в формате DXF с шаблонами для создания собственного дизайна ЗДЕСЬ

Руководство

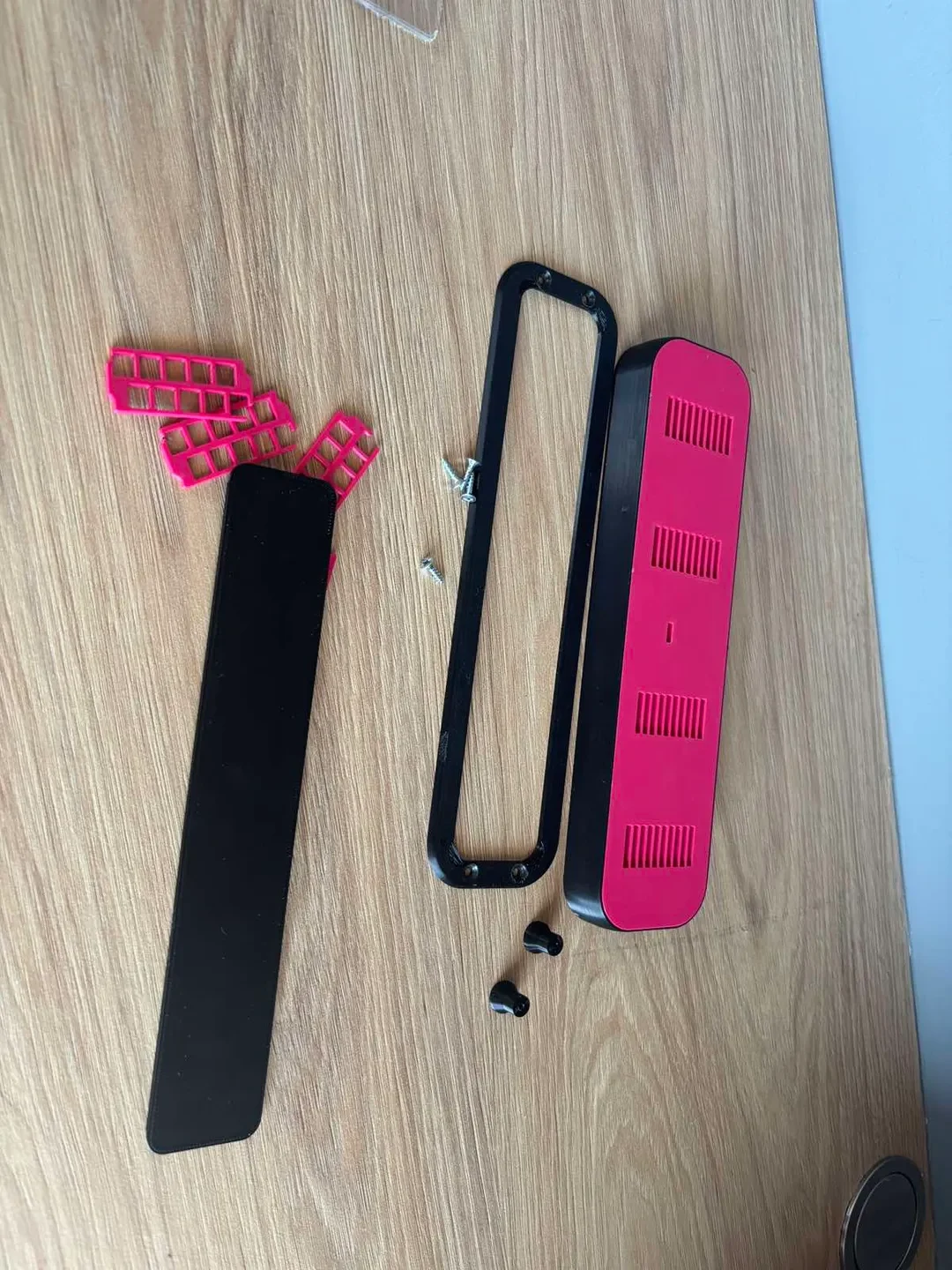

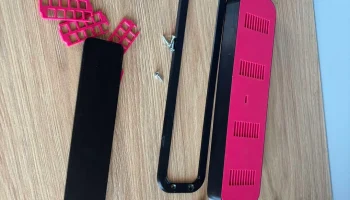

Минимальная поддержка небольших выступов в BaseTopPlate.stl, Shell.stl и Lid.stl.

DotsHolder.stl можно распечатать или вырезать из плексигласа для получения более хороших результатов.

Если бы мне пришлось изменить дизайн этих часов, я бы использовал 2-миллиметровое оргстекло вместо 3-миллиметрового, чтобы задние номерные знаки были более заметны. Однако инновацией в этой конструкции является LightBlocker.stl, который минимизирует утечку света между пластинами, а не освещает только нужную пластину, что является основным недостатком большинства конструкций Lixie.

спецификация

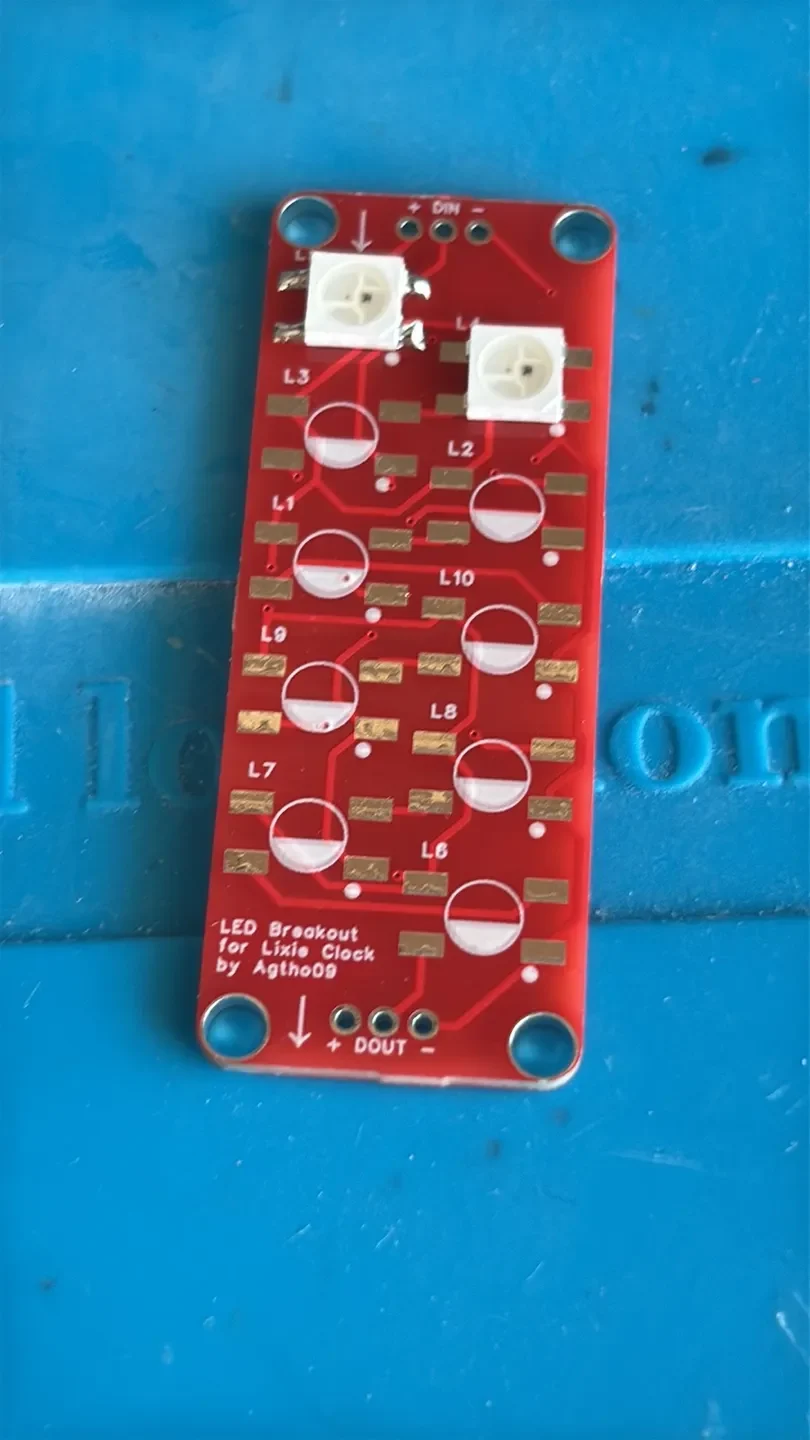

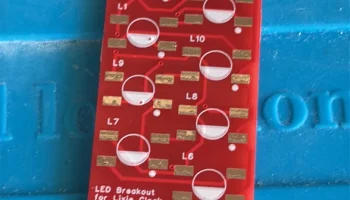

4 платы LedBreakout

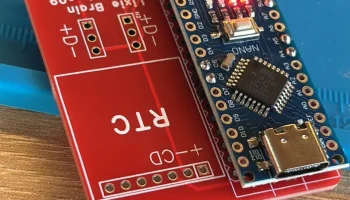

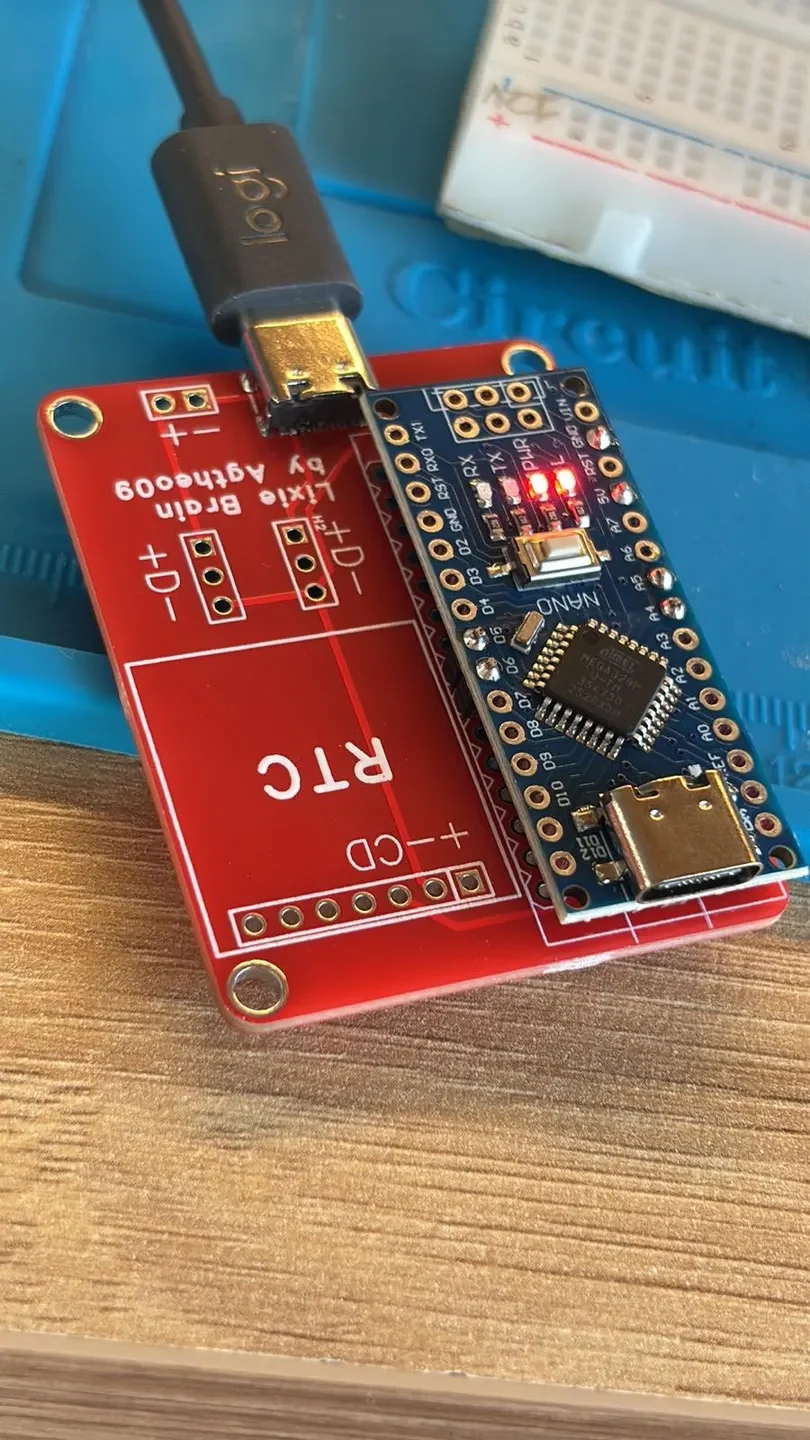

1x Ардуино Нано
1x модуль реального времени

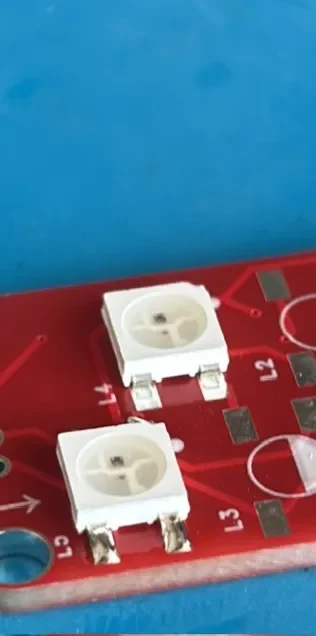

40 адресных светодиодов sk6812 smd 5 мм
1x гнездовой разъем типа C smd
