Часы с вольтметром на дискете
Что это такое?

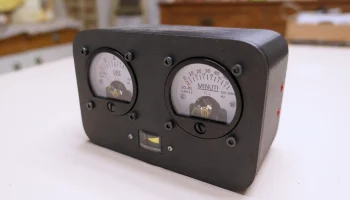

Floppy Voltmeter Clock — это специальные часы, в которых вместо обычных вращающихся стрелок или семисегментного дисплея в случае цифровых часов используются два аналоговых вольтметра в стиле ретро. Поэтому это уникальный и особенный объект. Он разработан с открытым исходным кодом и легко создается, поэтому каждый может создать его и разместить у себя на столе, в мастерской или в гостиной.

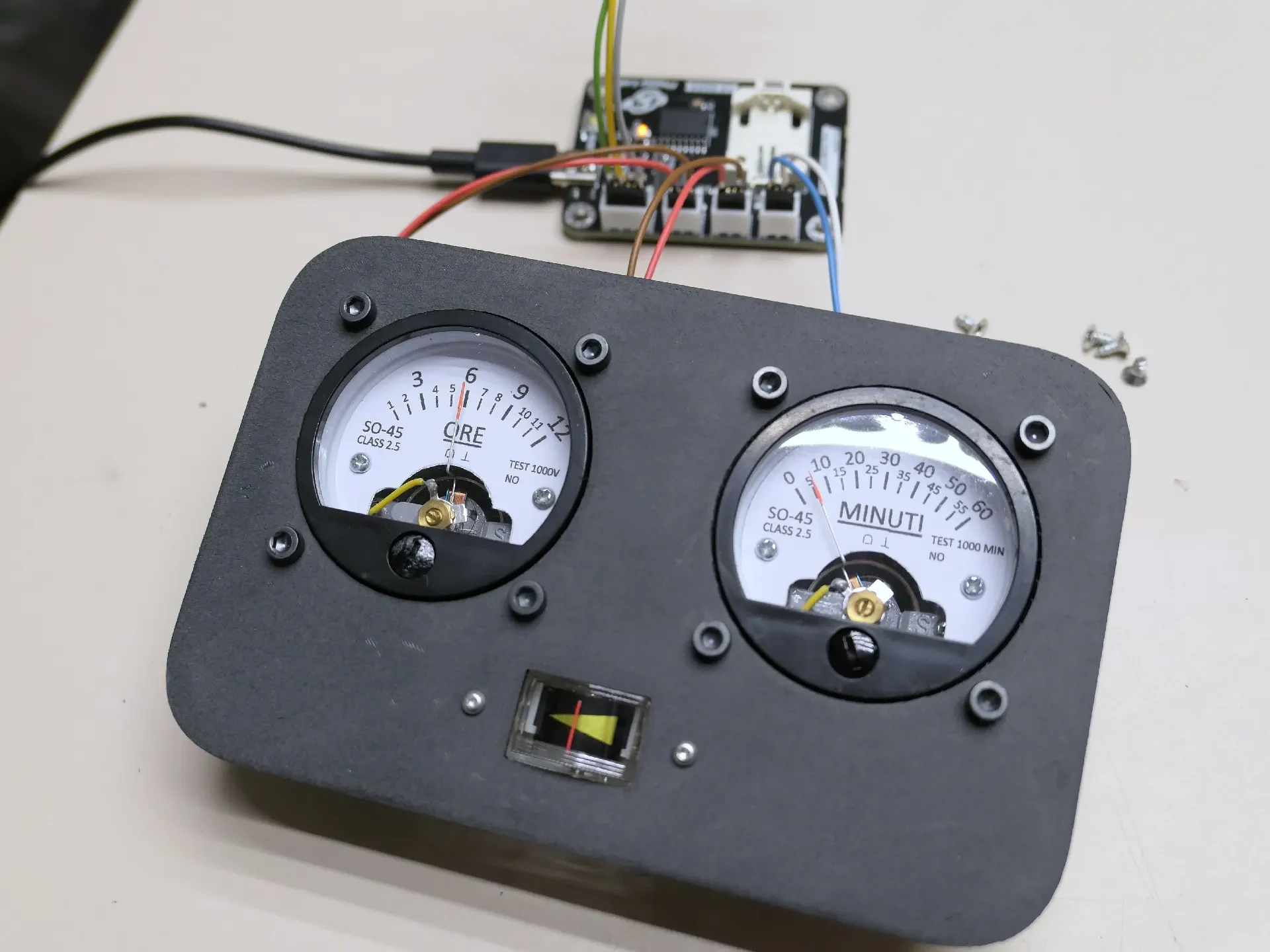

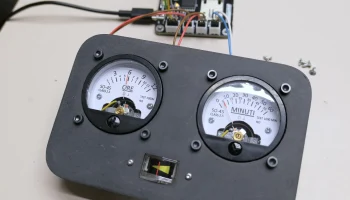

Как и большинство моих проектов, этот также основан на микроконтроллере STM32, который сохраняет дешевую конструкцию, но при этом обладает хорошей вычислительной мощностью и всеми необходимыми для проекта периферийными устройствами.
Все удобно питается от зарядного устройства для телефона с кабелем USB-C. Он потребляет очень мало энергии, речь идет о нескольких миллиамперах.
3D-печатный чехол

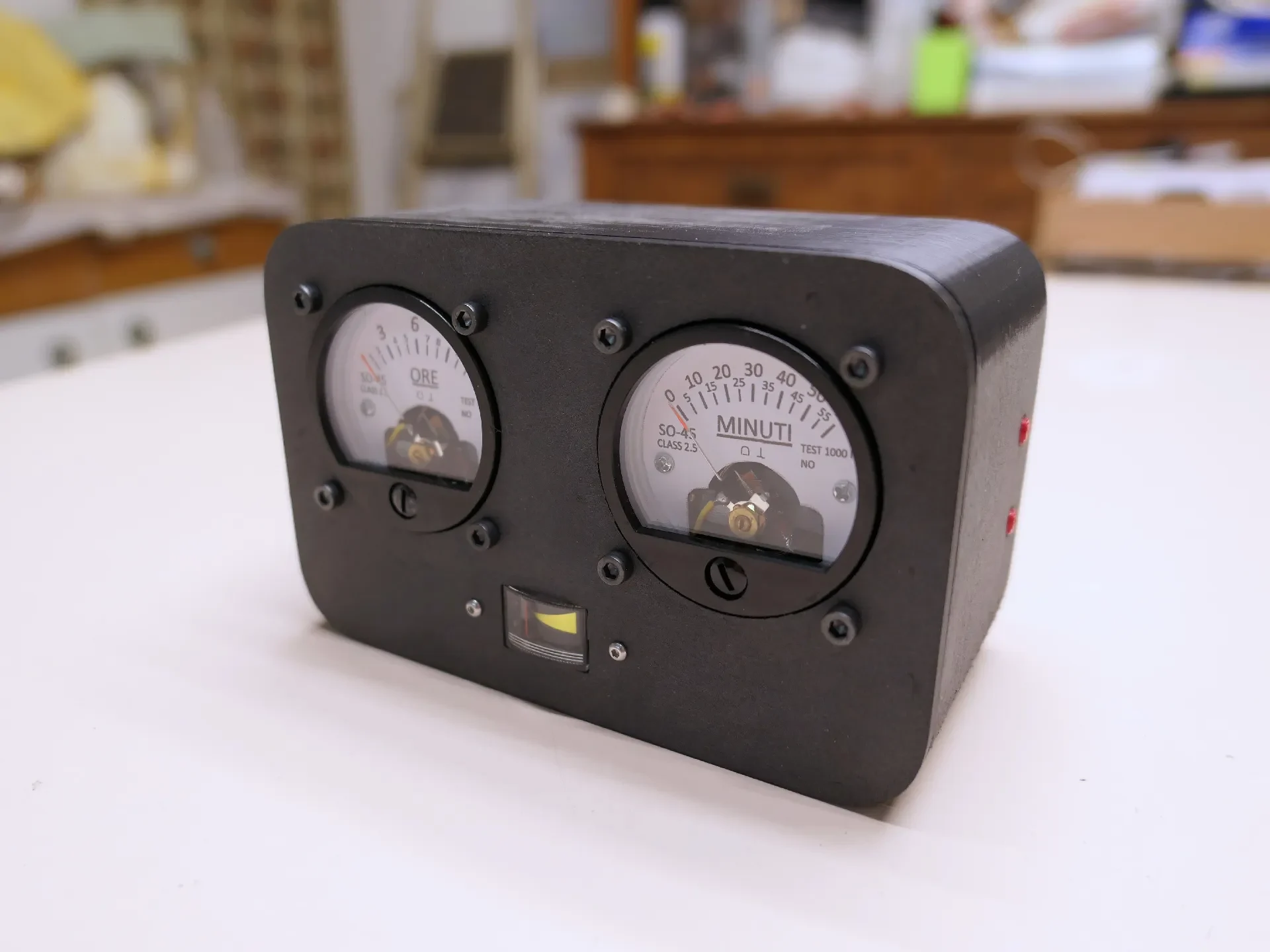

Корпус был разработан в минималистском стиле. Все это можно полностью распечатать на 3D-принтере. Чтобы придать ему более элегантный вид, я подумал, что переднюю часть можно фрезеровать по дереву на станке с ЧПУ. Скоро попробую, а когда закончу, опубликую видео проекта на своем канале YouTube, чтобы вы тоже могли найти все детали и демонстрации.

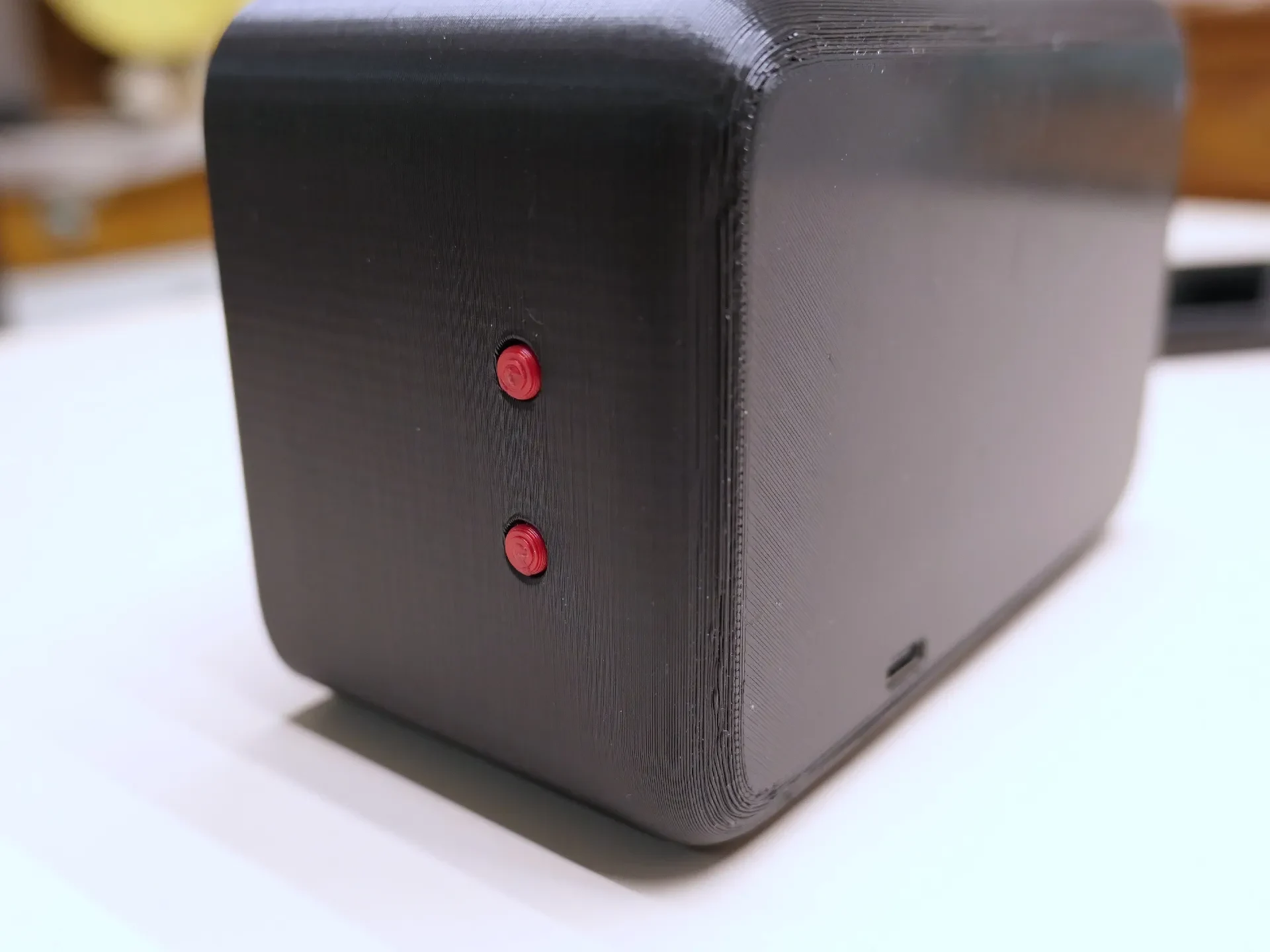

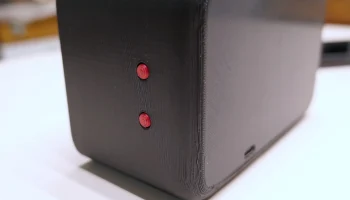

На задней стороне корпуса находится порт USB-C для питания, вместо него на правой стороне расположены две кнопки: одна для установки часов, другая для минут. Это позволяет легко сбросить время, нажав ту или иную кнопку.
Если вместо этого вы задаетесь вопросом, как заменить батарейку-таблетку, поскольку она закрыта внутри корпуса… Что ж, ответ: нет винтов, которые закрывают переднюю часть сзади, но я создал магнитную систему закрытия, поэтому вам просто нужно приклеить магниты, и все останется закрытым. А так можно просто снять переднюю панель и открыть корпус, вынуть старую батарею и вставить новую.
Вероятно, как только вы поставите новый аккумулятор, вам не придется его менять несколько лет
Все файлы правильно ориентированы, для «заднего корпуса» используйте подставки, о��тальным деталям они не нужны.
Настройки печати:
Слой: 0,2 мм
Заполнение: 10-20%
2 стены
4 верхний и нижний слой
Материал: PLA или PETG.
Вы можете найти все файлы, необходимые как для производства, так и для 3D-печатного корпуса, здесь или в репозитории GitHub, поэтому, если вы хотите внести изменения, вы можете загрузи��ь и изменить все, что захотите.
список спецификаций
2x вольтемтера (версия 3В): ссылка
1x амперметр (200 мкА): ссылка
6 магнитов (6 мм*3 мм): ссылка
1x плата управления часами вольтметра для гибких дисков: оставьте комментарий, если вас интересует один из них
(Мне нужно найти другого поставщика или сменить амперметр на секунды, потому что я не могу его найти. Это еще одна причина сделать комплект со всем необходимым)
Другая информация
Надеюсь, вам понравился этот проект и что он вдохновил или вдохновил вас на его создание. Для получения дополнительной информации предлагаю вам подписаться на мой канал на YouTube, чтобы не пропустить обновления проекта, есть возможность, что я делаю комплекты, чтобы у вас было все в наличии без необходимости заказывать вещи отдельно и/или программиро��ать плату самостоятельно. (Я обновлю этот пост, если увижу к нему интерес).
