Двоичные часы Механические

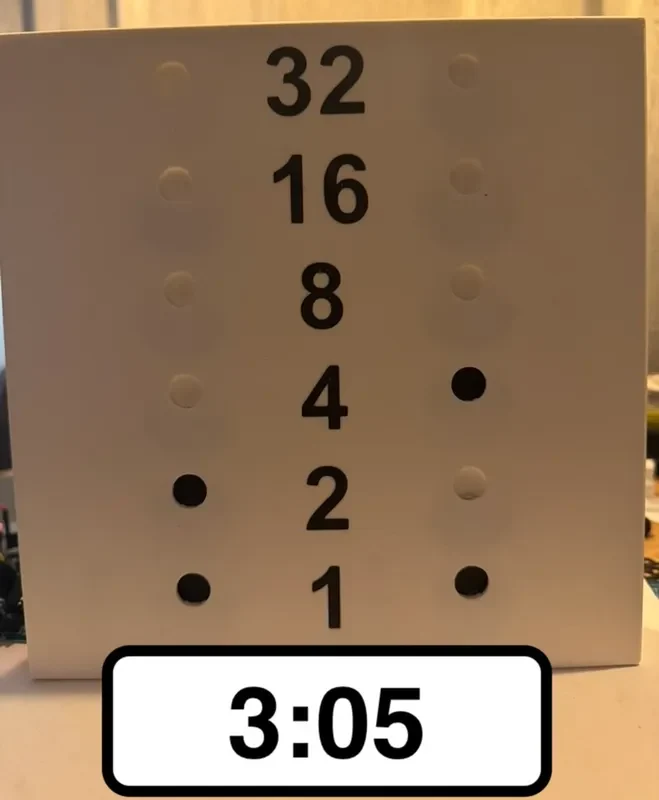

Часы, указывающие часы и минуты с использованием двоичных значений, отображаемых белыми или черными точками.

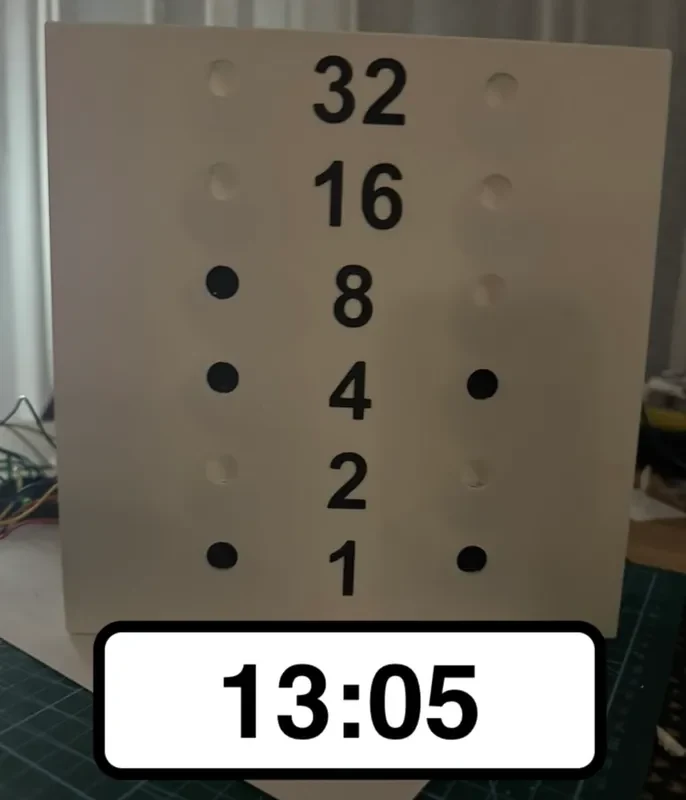

В представленной модели белый = 0, черный = 1, но в зависимости от выбора цвета корпуса можно выбрать любую комбинацию (например, черный корпус, черный = 0, белый = 1).

Вот видео, как это работает: https://www.youtube.com/watch?v=0eNvUAMgV7o

Изменение «значения» в отдельных полях осуществляется вращением шестерен таким образом, что поворот нижней шестерни с 1 на 0 вызывает вращение высшей шестерни и так далее.

«Базовая» передача, отвечающая за значение 1, приводится в движение шаговым двигателем 28BYJ-48 и управляется ESP8266 (который загружает время для отображения из Интернета).

ПРИМЕЧАНИЕ. Минутный «дисплей» может отображать значения от 0 до 63, а часовой «дисплей» может показывать значения от 0 до 31, поэтому при программировании микроконтроллера необходимо следить за тем, чтобы после значения 59 минут вы поворачивали часы на несколько оборотов, чтобы получить индикацию «0».
Аналогично и для часов после значения 23 нужно сделать несколько оборотов, чтобы «обойти» значения 24-31 и получить «0».

Часы также можно использовать в 12-часовой системе — самая высокая точка «дисплея» часа может ��спользоваться для отображения «PM». Вам следует использовать файл дела с пометкой PM и соответствующим образом подготовить программу управления.

3D-файлы (stl):

корпус — два варианта: для 24-часового формата времени и 12-часового формата времени (обозначено PM)

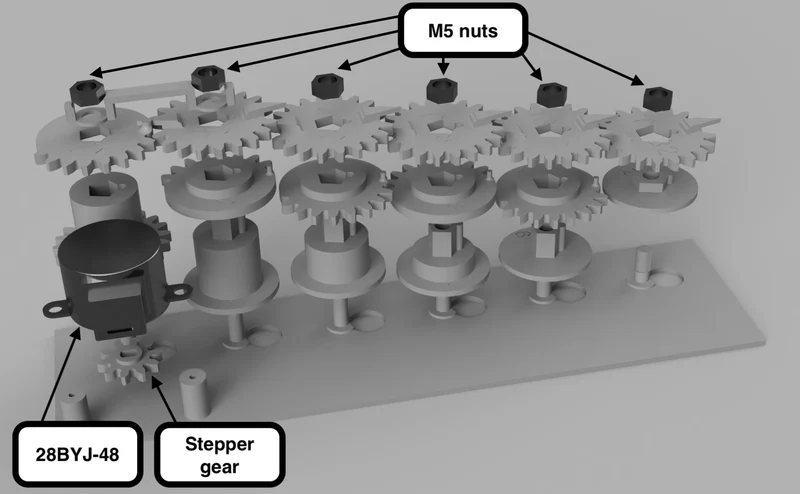

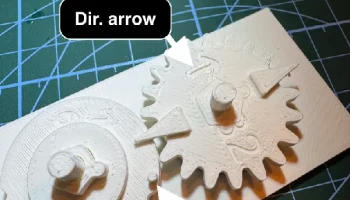

шестеренки — для работы каждой «точки» нужны модели с пометкой "_top", "_mid" и "_bot". Для минут 1, 2, 4, 8, 16, 32. Для часов 1, 2, 4, 8, 16. Значит надо напечатать «1_top», «1_mid», «1_bot», «2_top», «2_mid», «2_bot» и т.д. Каждая модель отмечена. Дополнительно на частях "_top" размещена стрелка, указывающая направление вращения. ПРИМЕЧАНИЕ: модель работает только при сохранении этого направления!
Шаговая передача — передача, передающая привод от шагового двигателя на передачу №. «1»
стабилизатор — элемент, стабилизирующий оси пунктов 1 и 2. Оси длинные (по сравнению с диаметром) и могут оказаться недостаточно жесткими. Стабилизатор улучшает работу всего устройства, но если ваша распечатка достаточно жесткая, эта деталь не нужна.

Сборка модели:

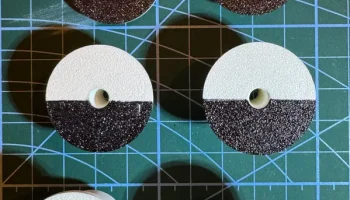

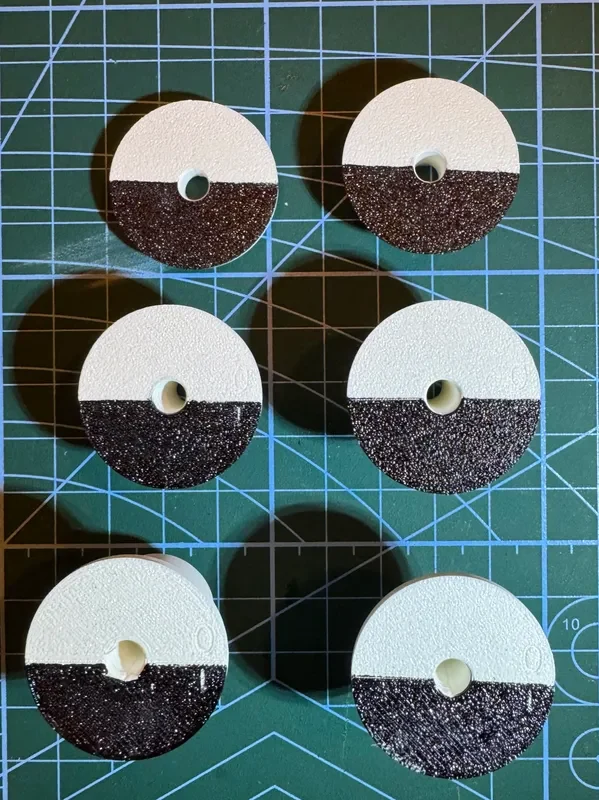

После печати части "_bot" закрасьте половину колеса с отметкой «1» в черный цвет (вы также можете распечатать ее в другом цвете — у меня нет многоцветности).
Начните сборку с соединения частей "_bot" и "_mid".

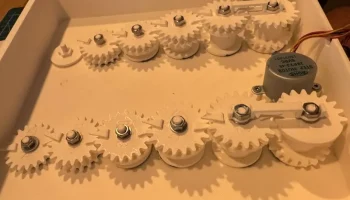

Затем поместите соединенные детали на оси в корпусе соответственно (с маркировкой «1» на первой оси, с маркировкой «2» на второй и т. д.)

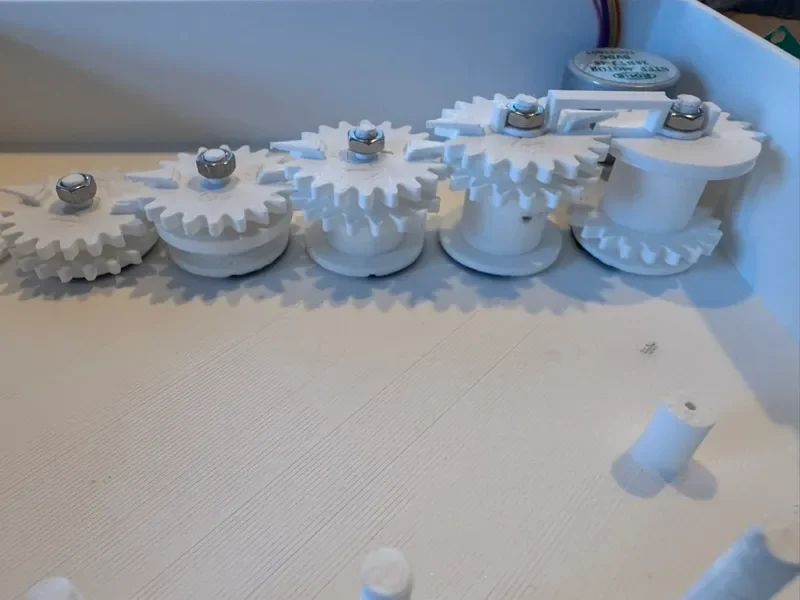

На такую собранную модель ставьте детали с маркировкой "_top".
НАЧИНАЕМ с самого высокого, отмеченного цифрой 32. Затем ставим 16, 8, 4, 2 и 1.

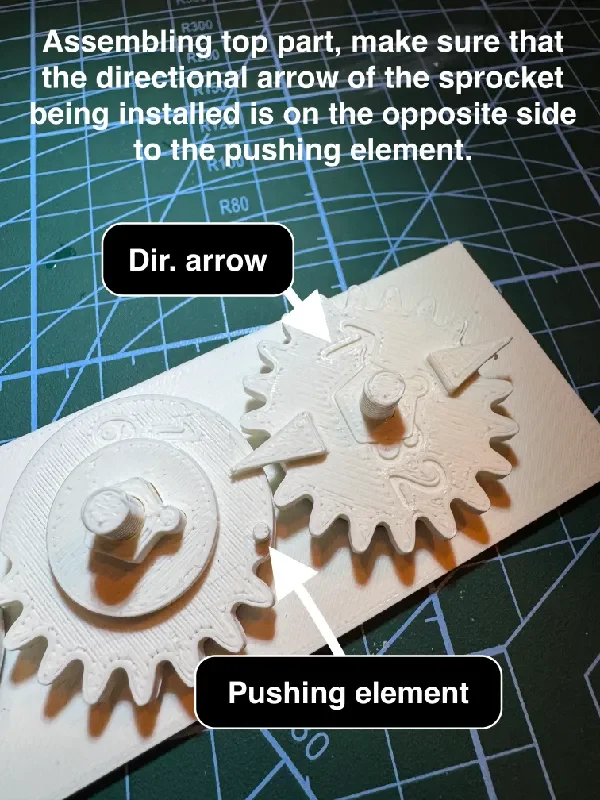

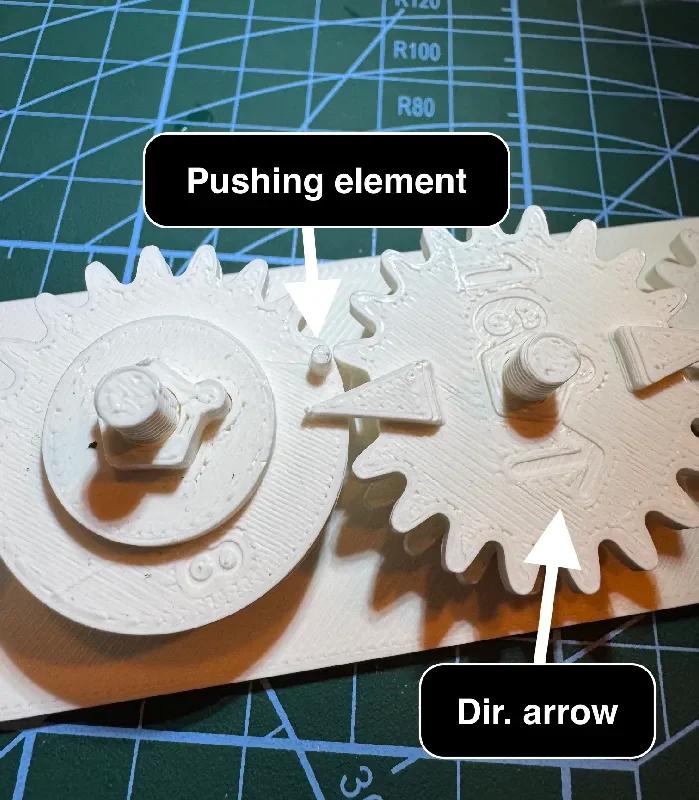

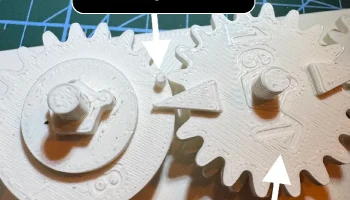

ВНИМАНИЕ: устанавливать их следует по правилу, показанному на фото — стрелка направления должна находиться на противоположной стороне «толкающего элемента» на следующей передаче.

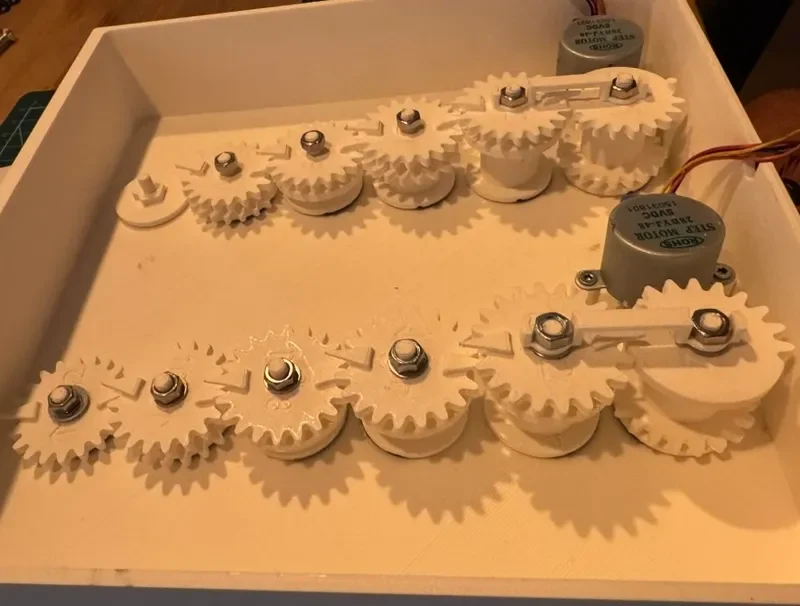

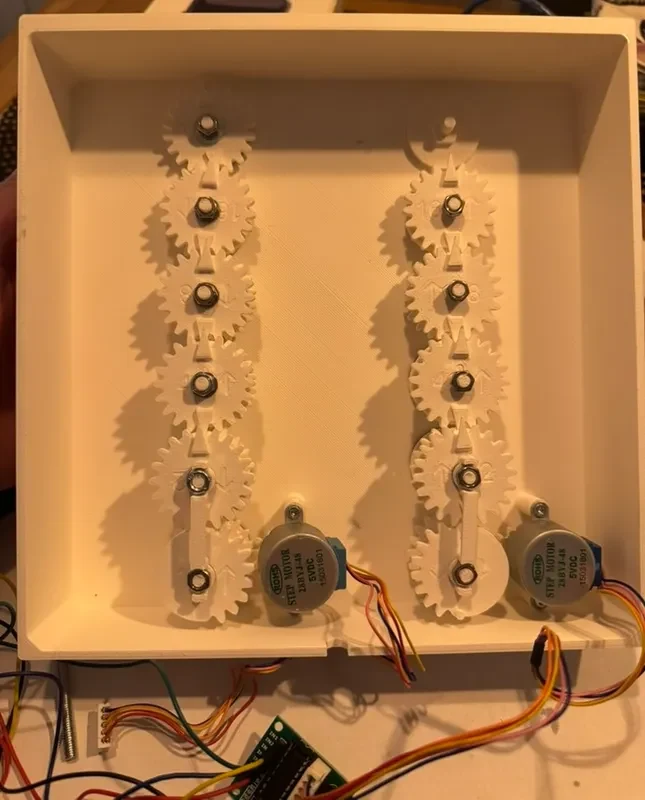

Наконец, шаговый двигатель и шаговую передачу следует установить вместе.

Для скручивания всего этого использовал стандартные гайки М5 (печать подготовлена ​​к их использованию, на верхушках осей есть резьба).

Модель (кейс) имеет размеры: 220х215 мм.

При печати корпуса следует установить достаточно большое заполнение (я использовал около 60-70%), чтобы оси точек 1 и 2 (длинная и узкая) были достаточно прочными.

Некоторые элементы должны быть напечатаны с опорами (детали с пометкой "_top" и стабилизатор).

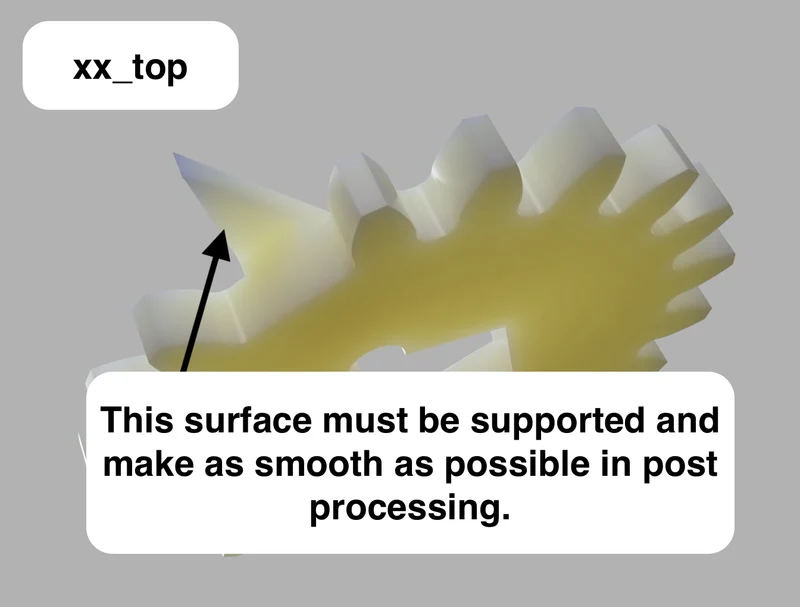

После печати убедитесь, что нижняя поверхность «выступа» на шестернях "_top" гладкая, т. к. она может заблокировать работу механизма (см. фото).

Е��ли у вас есть вопросы по печати, сборке или программированию часов — пишите мне! :)
