Простейшие обучающие часы (školní hodiny)

Еще одни часы?

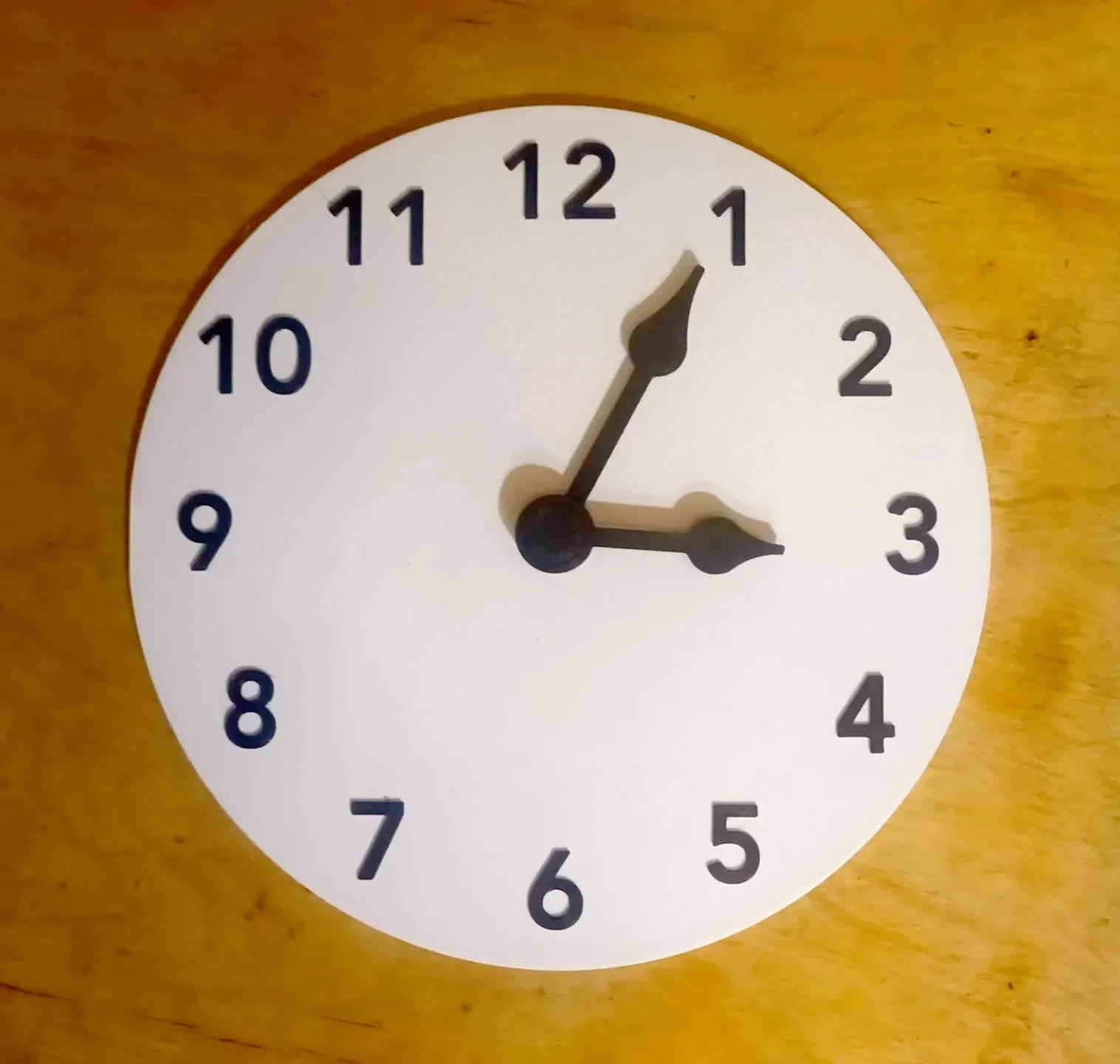

Моей дочери срочно понадобились простые тренировочные часы для школы. Мне не понравилась ни одна модель, которую я смог найти на Printables, поэтому я создал свою собственную. Это лучше, чем ходить по магазинам! Преимущества:

Довольно тонкая пластина => быстрая печать
Цифры без рельефа
Бесклеевая сборка

Просто ради интереса добавляю еще версию с римскими цифрами.

Печать

Распечатать часы довольно просто. В файле печати циферблата изменен цвет. Если вы начнете с файла 3mf, он уже есть. Просто начните печать с цвета лицевой стороны и закончите цветом цифр.

Я печатаю все PLA с соплом 0,4 мм и слоем 0,2 мм. Лицевая панель имеет толщину 2 мм, поэтому, если вы по какой-то причине выберете слои толщиной 0,15 мм, вашему слайсеру придется сделать некоторое закругление.

Модель рассчитана на принтер PRUSA Mini-размера, поэтому диаметр циферблата составляет 178 мм. Если будете масштабировать, не забудьте масштабировать руки в том же соотношении. И, конечно же, масштабируйте x и y в один и тот же коэффициент!

Обратите внимание, что стопорный штифт для стрелок включен как в файл clock.stl, так и в файл Hands.stl. То есть у вас останется один запасной. Причина в том, что я повредил свой первый, когда снимал его с пластины принтера, поэтому просто добавил в руки еще один и нашел это удобным. Также таким образом вы получаете возможность выбора цвета.

Сборка

Если вы обнаружите, что руки слишком туго сидят на центральном штифте, проверьте их с помощью инструмента для снятия заусенцев (или, например, ножниц). Затем просто опустите руки на центральный штифт, сначала минутную стрелку, и закрепите их стопорным штифтом. Вы можете добавить клей, е��ли уверены, что вам никогда не придется их заменять, но я не стал бы.
