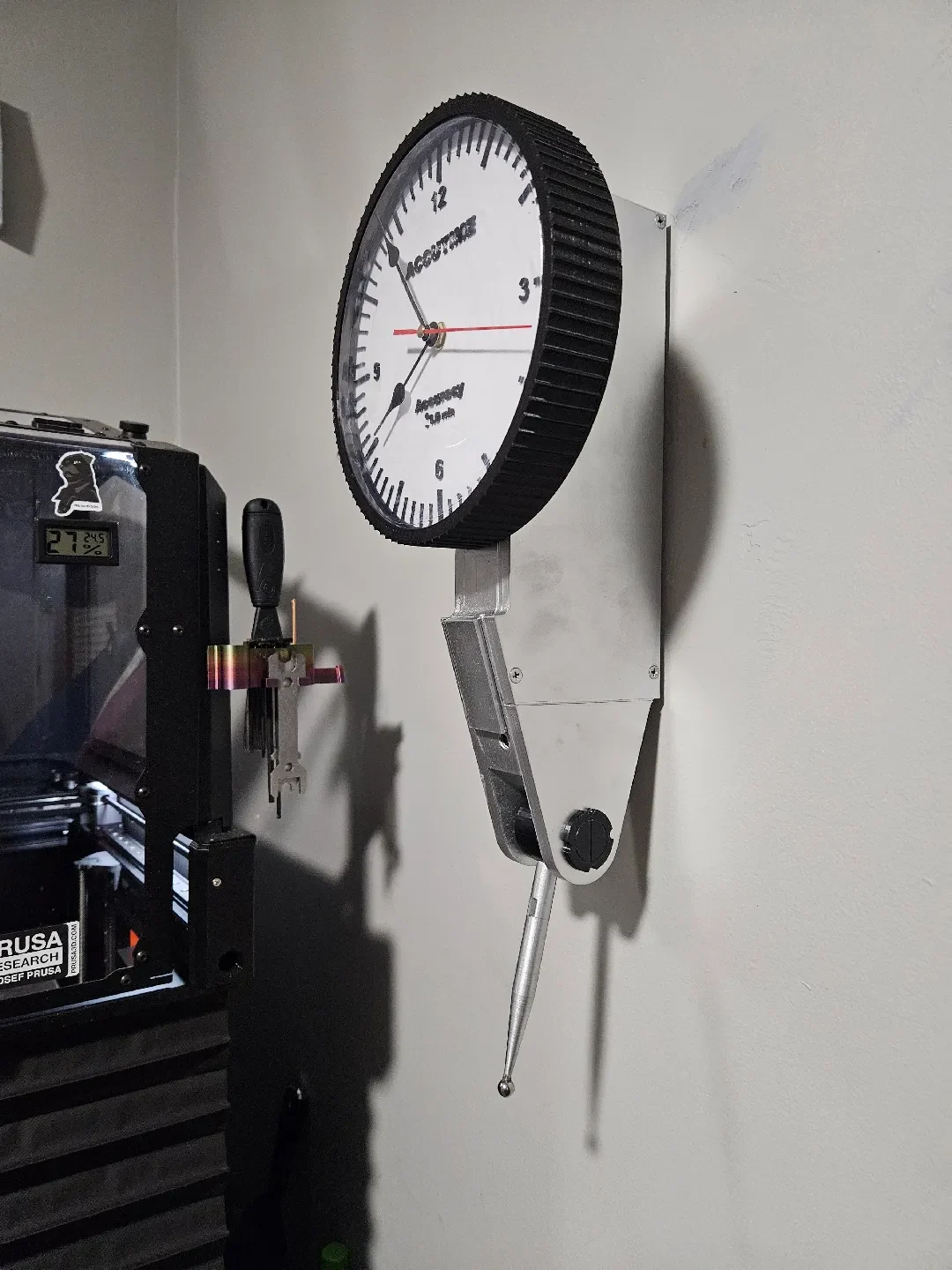

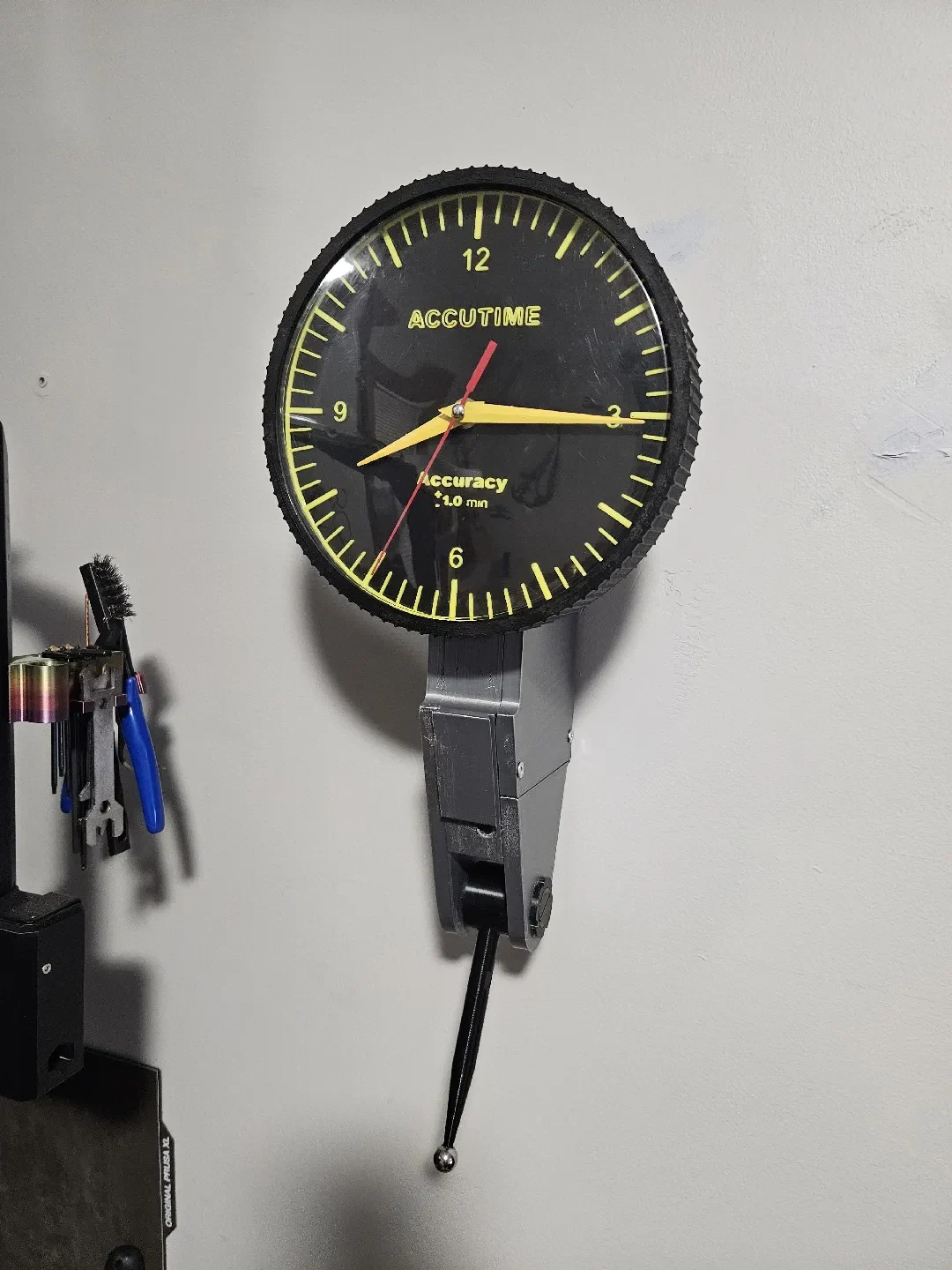

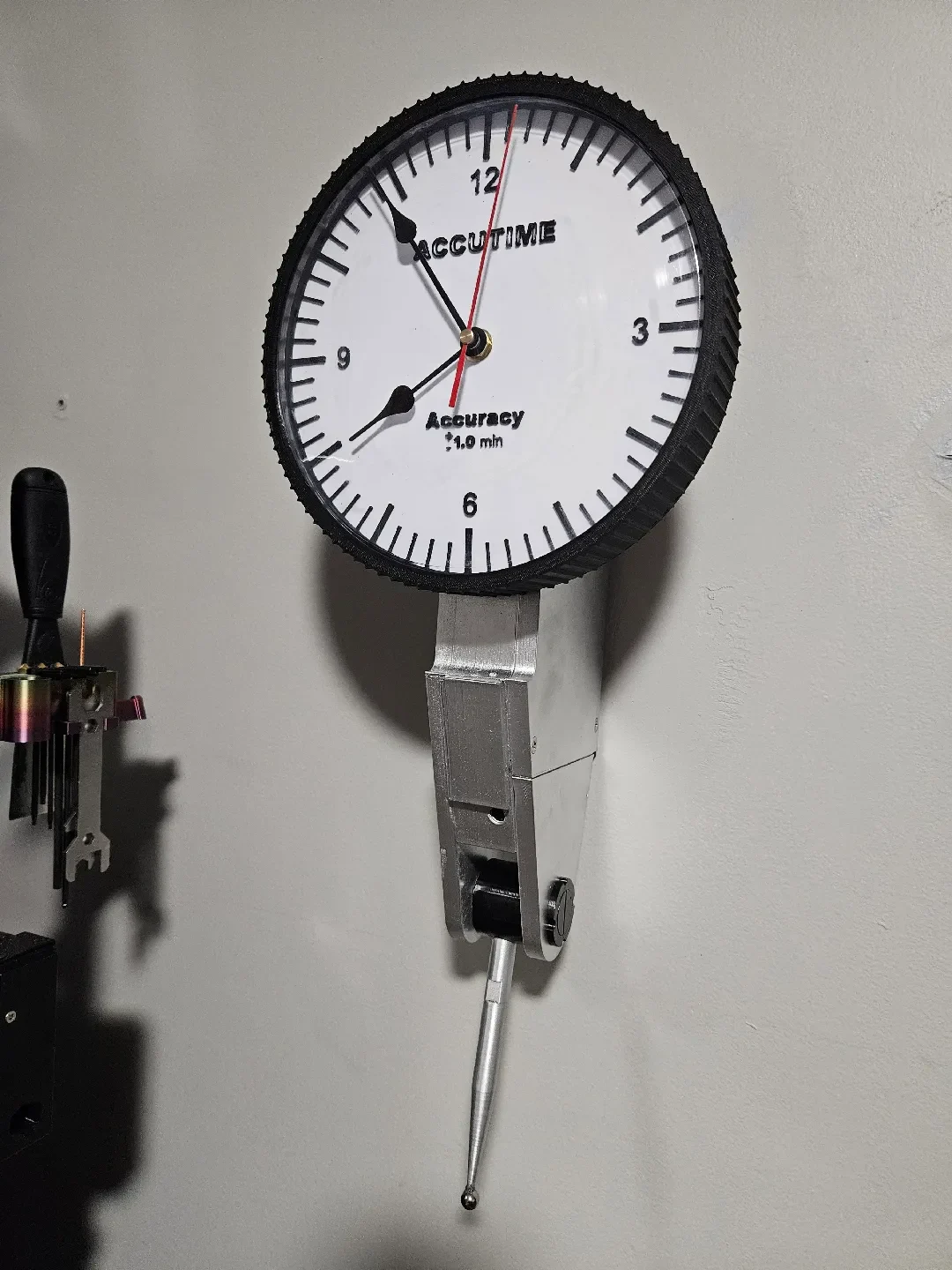

Часы прецизионного индикатора

Эта модель была масштабирована так, чтобы соответствовать столу Prusa XL (350 X 350 мм). Вы не сможете масштабировать его для принтеров меньшего размера, поскольку аппаратное обеспечение часов больше не подойдет.

Вы можете использовать винты M3X5b из комплекта Prusa Xl, чтобы прикрепить заднюю пластину к кольцу.

Правую сторону основного корпуса можно прикрепить к средней части основного корпуса с помощью винтов с головкой Philips длиной 15-20 мм.

Нагрейте все винты зажигалкой, пока они не станут достаточно горячими, чтобы образовалась резьба.

Кольцо с принтом лицевой стороной вниз. Это самый маленький диаметр. Единственная опора, которую следует создать, находится в канавке стопорного кольца.

Если зажим стопорного кольца не совпадает с отверстиями для стопорного кольца, удалите весь поддерживающий материал из канавки стопорного кольца.

Внутри кольца имеются выступы, помогающие ориентировать лицевую и заднюю пластины. Они в 6 часов и 12 часов.

Я добавил модель прозрачной пластиковой крышки. Используйте ПВХ толщиной от 10 до 15 мил. Если у вас есть местная компания по производству пластика, они могут вам помочь. Обязательно используйте шпаклевку, чтобы заполнить углубления и выровнять поверхность формы. Я отшлифовал и загрунтовал поверхность.

Купите шарикоподшипник диаметром 8 мм и прикрепите его к игле с помощью сварки JB. Это придаст ему более аутентичный вид.

Удачной печати
