Прокладки индикатора прецизионных часов Mitxela

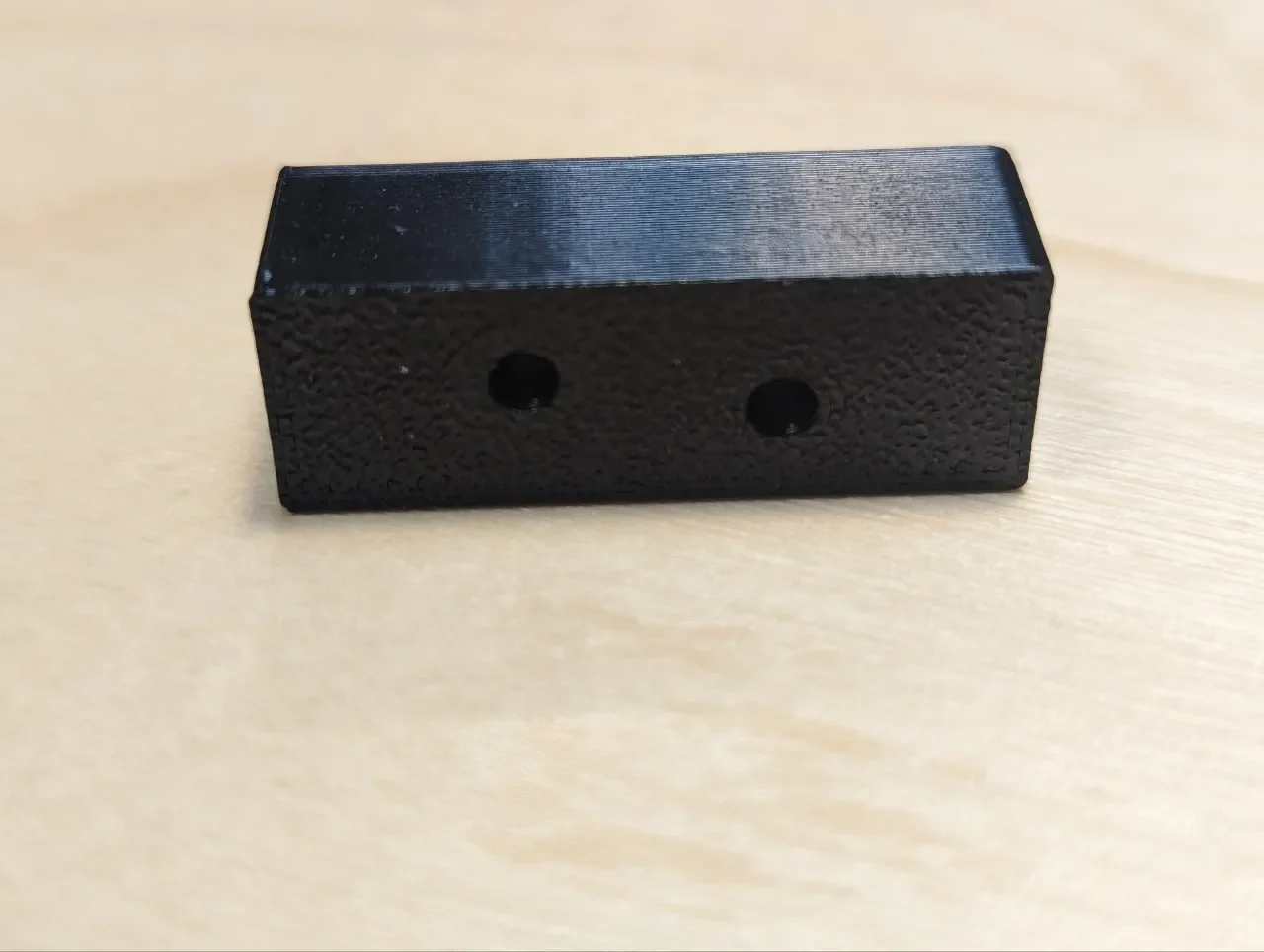

Прецизионные часы Mitxela — это фантастический маленький комплект, позволяющий построить очень точные часы с GPS-управлением. Это маленькие распечатанные на 3D-принтере проставки, которые можно использовать вместо деревянных прокладок, входящих в комплект.

Деревянные проставки, входящие в комплект, требуют тщательного склеивания их друг с другом, выравнивая стопки. Если вы не будете осторожны, как я, стопка не подойдет правильно, и для работы потребуется опиловка и шлифовка. С другой стороны, эти маленькие проставки подходят почти идеально.

Толщина цифр, входящих в комплект, немного различается, поэтому, если вы хотите более плотное прилегание, загрузите и отредактируйте файл шага или скопируйте и отредактируйте файл onshape. Толщина по умолчанию составляет 10,5 мм. Отверстия для светодиодов утоплены так, что кончик светодиода едва выступает за переднюю поверхность, увеличивая угол обзора. Перед припайкой к плате светодиоды следует вставить в индикаторы, чтобы можно было отрегулировать подходит
