Электронные бумажные часы

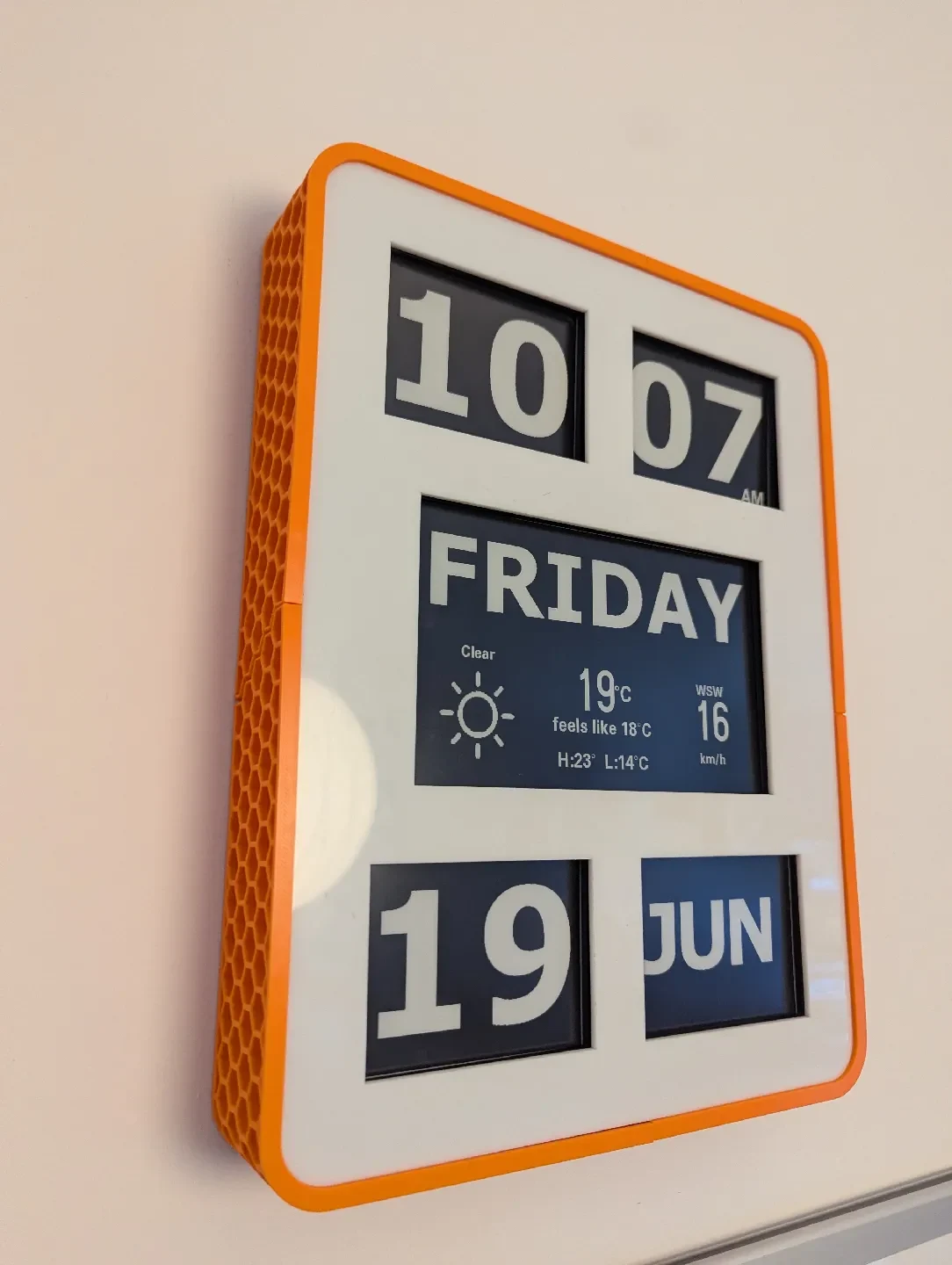

Электронные бумажные часы с 5 панелями, вдохновленные перекидными часами Jadco/Twemco — показывают время, дату и дату, а также локализованную погоду.

Построен на базе DFRobot FireBeetle 2 ESP32-C5, установленного на картоне и управляющего пятью электронными дисплеями Waveshare по общей шине SPI. Синхронизация времени осуществляется через NTP, а погода поступает из Open-Meteo (ключ API не требуется). Работает от аккумулятора LiPo со встроенной зарядкой USB-C — между обновлениями плата находится в глубоком сне, просыпаясь раз в минуту .

Электроника

1x DFRobot FireBeetle 2 ESP32-C5 (DFR1222)

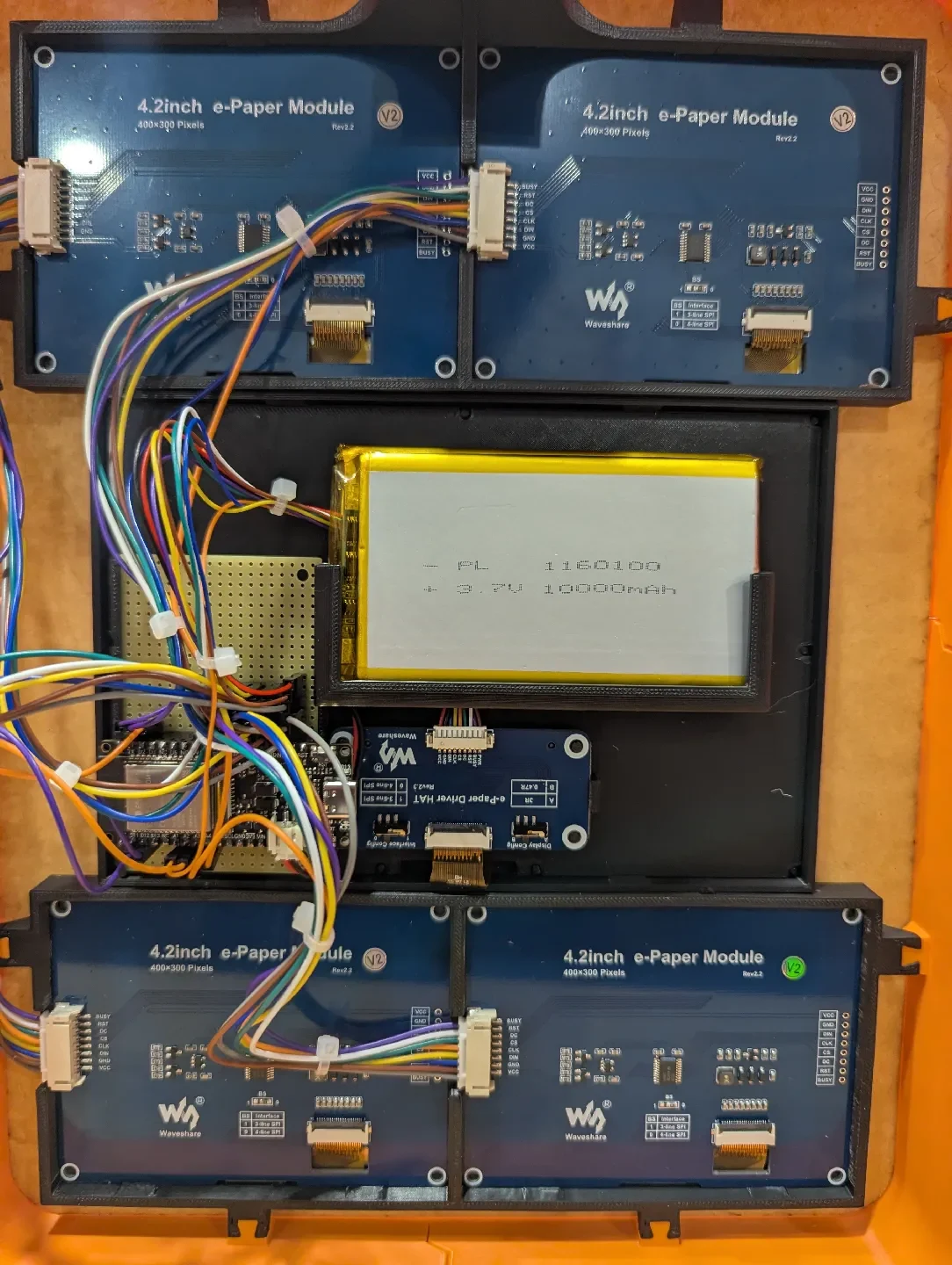

4x модуля дисплея E-Ink Waveshare 4,2 дюйма, 400×300, SPI, со встроенным контроллером

1x 7,5-дюймовый дисплей Waveshare E-Ink HAT, 800×480, SPI, со встроенным контроллером

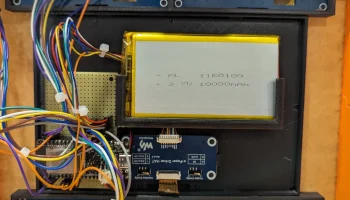

1 аккумулятор LiPo 3,7 В с разъемом JST-PH 2.0 и схемой защиты

Печать
Корпус дисплея и рамка напечатаны на 3D-принтере, все без опор, как у Mk4S. В рамке имеется углубление для установки акриловой лицевой панели толщиной 3 мм, вырезанной лазером. Задняя панель 7,5-дюймового дисплея предназнач��на для установки ST1x2 StripBoard от Busboard (31 × 19).

Подробности о прошивке и проводке: https://github.com/Freems88/esp32-eink-lock
