Настенные часы с пчелиным ульем

Источник:

www.printables.com

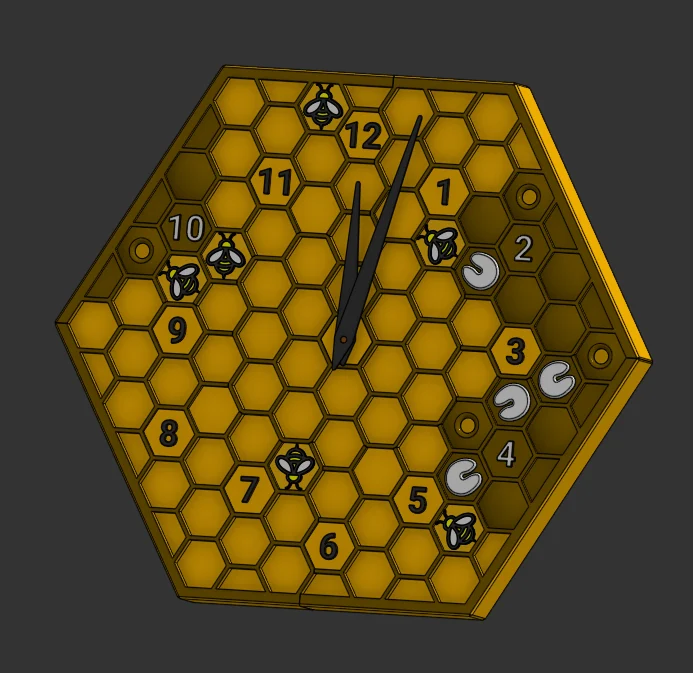

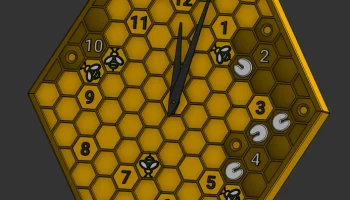

Это полностью настраиваемые часы с пчелиным ульем! Прелесть этого в том, что вы можете использовать любые шестнадцатеричные типы, которые вам нужны, чтобы макет был любым, каким захотите! Не нравятся секции с коричневыми крышками? Не используйте их! Хотите фиолетовые или синие клеточки? Действуй! Обязательно загрузите их как производители, мне нравится видеть, что придумывают другие люди.

Его окончательные размеры составляют около 270 мм в высоту и 310 мм в ширину.

Я создал множество различных типов шестнадцатеричных символов, которые позволяют вам настроить их по своему усмотрению. Эти шестигранные детали крепятся к циферблату с помощью суперклея/клея CA.

Его основание состоит из 5 частей и крепится восемью болтами M3x12.

Я напечатал все эти детали с помощью системы AMS, но все их можно распечатать без AMS, за исключением пчел. У всех них есть отдельный файл, отличный от AMS, в котором разные цвета находятся на разной высоте слоя. Информация о замене нити приведена ниже.

Поддержка требуется только для печати четырех внешних лицевых частей.

Если кто-то хочет ремиксовать разные типы шестигранников, вперед! Размеры следующие:

Описанный шестиугольник диаметром 27,5 мм. (От угла до угла — 27,5 мм, а не от стороны к стороне).

Глубина ячеек составляет 4 мм, но, вероятно, вам удастся обойтись высотой шестигранника до 6 мм, прежде чем вы начнете мешать часовой стрелке.

Необходимые материалы:

8 болтов с головкой под торцевой ключ m3x12 (я использовал эти)

8 гаек м3 (из той же упаковки, что указана выше)

1 часовой механизм с длиной стержня 22 мм (я использовал более длинный отсюда)

Клей CA или суперклей (я использовал его)

Используемая нить:

Для медового цвета: eSUN PLA+ (темно-желтый).

Для более яркого желтого цвета пчел: eSUN PLA+ (желтый)

Для черных деталей: eSUN PLA+ (черный).

Запчасти: eSUN PLA+ (холодный белый)

Для коричневых деталей: eSUN PLA+ (коричневый).

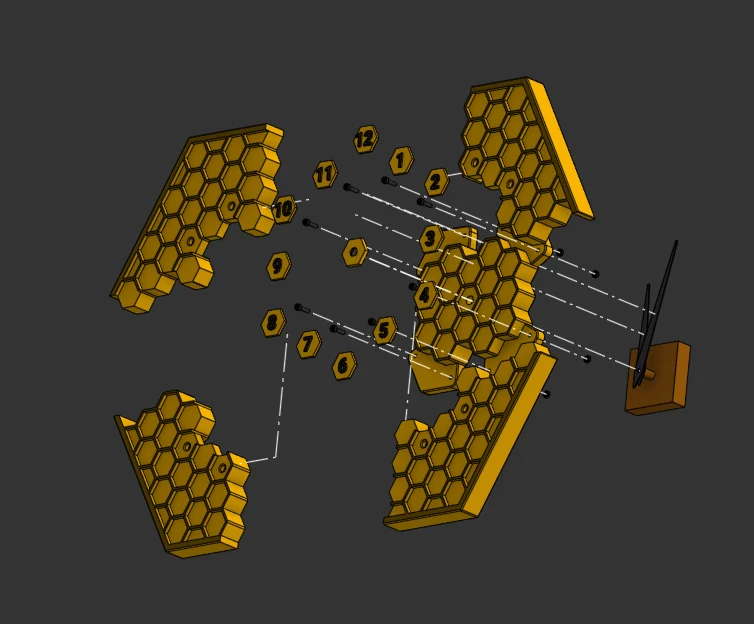

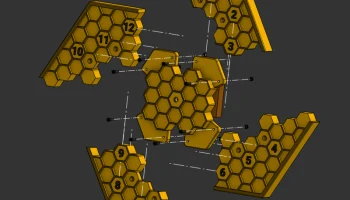

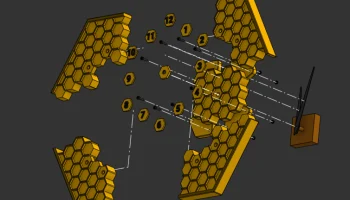

Примечания по сборке:

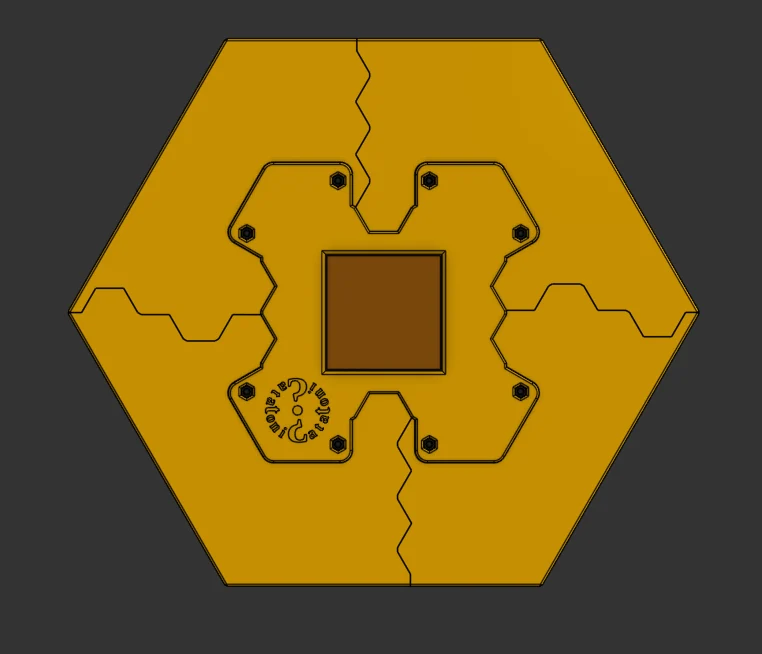

вставьте гайки M3 в восемь шестиугольных отверстий в задней части центральной части основания. Убедитесь, что они вставлены заподлицо.

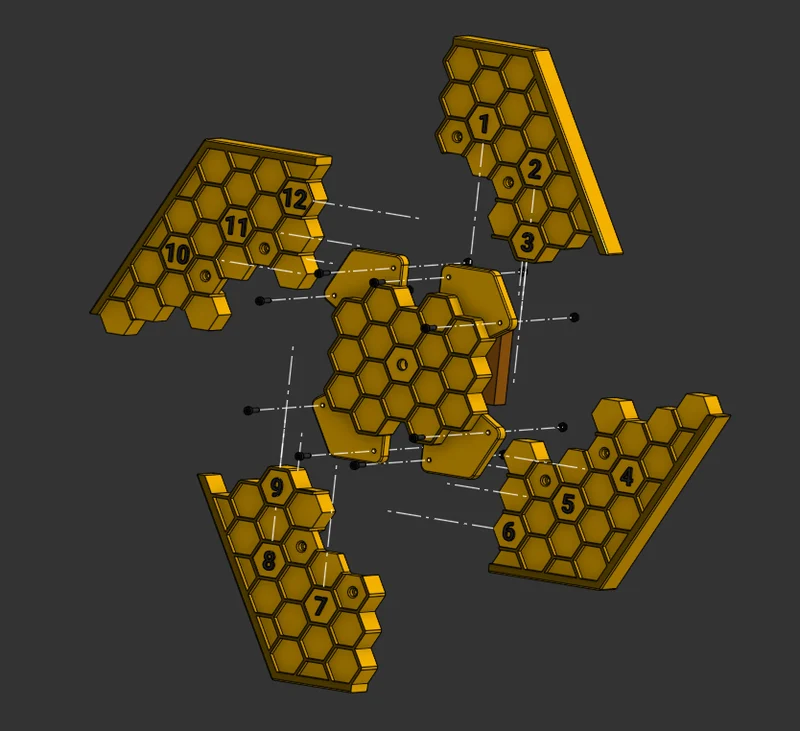

Соедините четыре внешние лицевые части с центральной секцией, поместив их на выступы.

С помощью болтов M3x12 прикрепите 4 внешние части к центральной части. Правильная затяжка этих болтов помогает предотвратить появление заметных зазоров между деталями.

Вставьте часовой механизм и прикрепите его к лицу,

поместите С��едний шестигранник на вал часов. Для этой детали может потребоваться клей, если допуски вашего принтера не соответствуют требованиям. В этом случае убедитесь, что клей не попал в механизм часов.

Приклейте цифры часов в правильном положении. Положение «12 часов» должно совпадать с подвеской часового механизма и находиться на плоской стороне шестиугольника циферблата.

Приклейте другие шестиугольники в любом желаемом положении. Использование x8 деталей FlatHexShort хорошо подходит для закрытия видимых головок болтов.

Загрузите свою марку и наслаждайтесь часами!

Примечания для замены нити/цвета не AMS:

При замене нити всегда меняйте слой после большего номера из диапазона, указанного ниже.

Например, если вы используете высоту слоя 0,2, в большинстве слайсеров вы хотите, чтобы 0-2 мм были черными, а затем слои после этого были оранжевыми, вы должны добавить паузу на слое 10 (который технически находится после этого слоя), а затем измените нить на оранжевую, а остальные будут того же цвета.

Для пчелиного гекса:

0-2 мм (темно-желтый)

2-2,8 мм (желтый)

2,8-3,4 мм (белый)

3,4-4��мм (черный)

Для пчелы (не шестигранной):

0-0,8 мм (желтый)

0,8-1,4 мм (белый)

1,4-2 мм (черный)

Для большой пчелы (не шестигранной):

0-0,8 мм (желтый)

0,8-1,4 мм (белый)
