Открытая задняя крышка для таймера GraLab Model 300 для ...

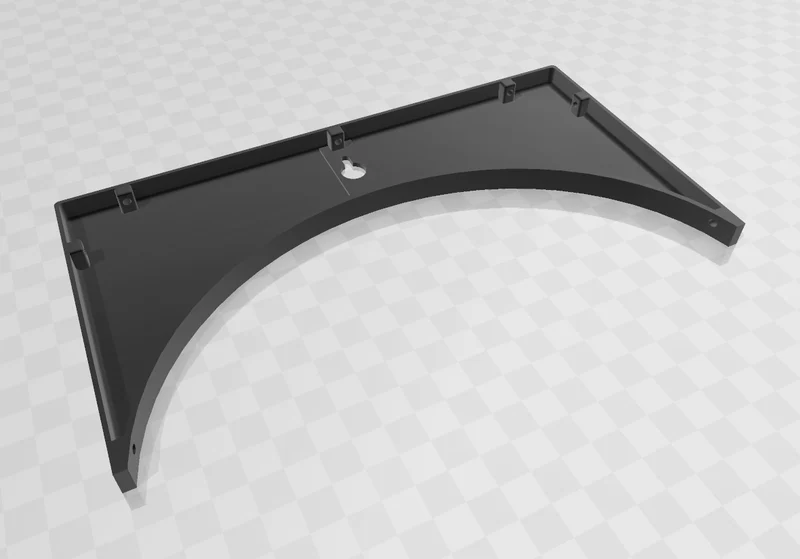

Поскольку механические таймеры для темной комнаты в наши дни стали почти реликвией, я превратил некоторые из них в функциональные часы. Оригинальная металлическая задняя крышка не оставляет доступа для установки времени или замены батареи, поэтому я создал замену.

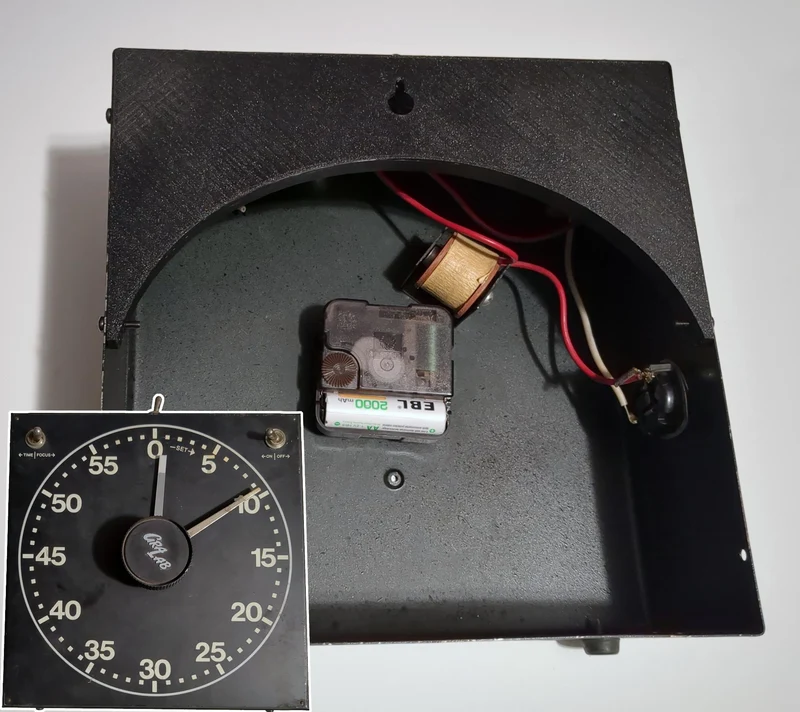

Эта новая задняя дверца совпадает с оригинальными отверстиями и позволяет легко повесить ее на стену и заменить аккумулятор.

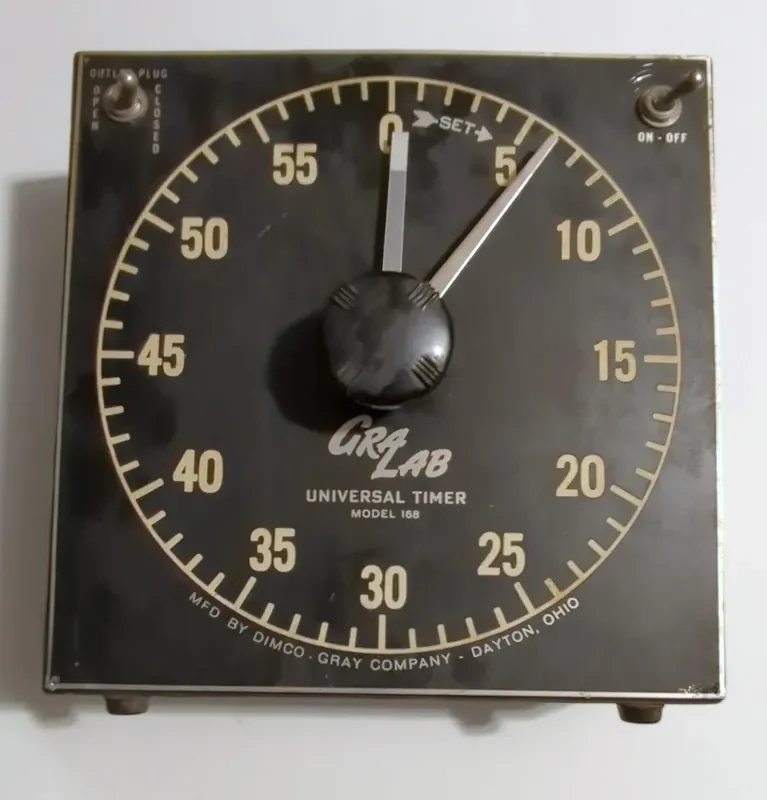

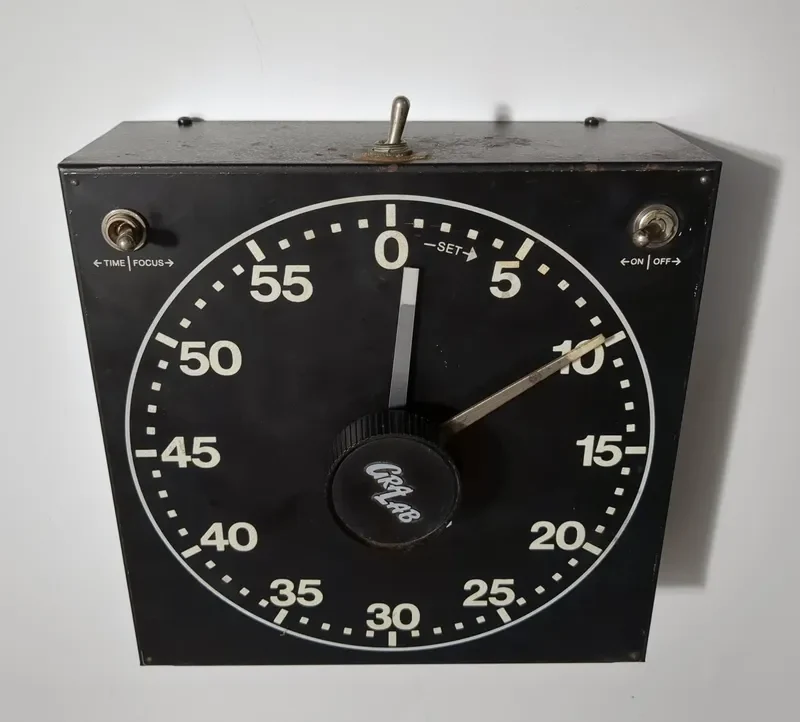

Я разработал его так, чтобы он подходил к обоим имеющимся у меня таймерам GraLab — модели 168 50-х годов и модели 300 80-х годов. Скорее всего, он подойдет к большинству других подобных моделей.
В блоке 80-х годов использовались пластиковые штифты, ко��орые можно повторно использовать с этой моделью, но в 50-х годах нужны сменные винты — крепежные винты M3 или аналогичные.

Для тех, кто интересуется реальным преобразованием часов:

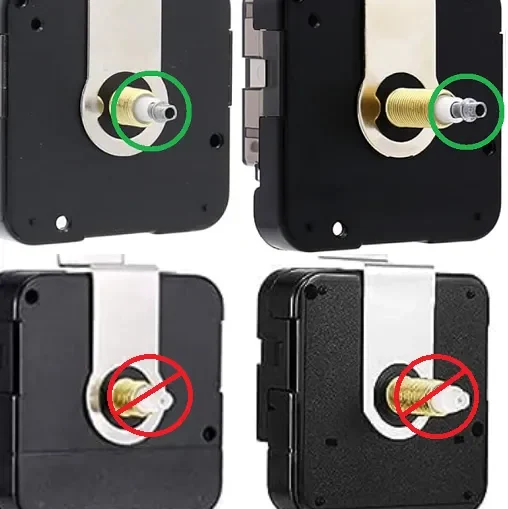

Я использовал стандартные модули часов от Amazon — с минутной стрелкой, закрепленной гайкой на металлическом валу с резьбой, а не с «запрессованной» пластиковой посадкой. Вот так, так или так. (Они доступны разной длины. Я купил самый дешевый, который оказался самым длинным, и напечатал прокладку, чтобы занять дополнительную длину за циферблатом.)

Эти таймеры имеют две стрелки, обе из которых можно перемещать, чтобы установить определенное количество МИНУТ и СЕКУНД. Для полезных часов нужны ЧАСЫ и МИНУТЫ, поэтому оригинальная секундная стрелка теперь показывает минуты, а минутная стрелка показывает часы.

В отличие от оригинального таймера, современные модули часов не ценят физическую регулировку своих стрелок. Кроме того, первоначальная минутная стрелка (теперь «Часы») была длиннее, чем секундная стрелка (теперь «Минуты»). Поэтому я заменил ее на более короткую и более «часовую» из широкого ассортимента, входящего в комплект часов. Первоначально представлял собой длинный декоративный свиток золотого цвета. Перевернув его, мы обнаружили голый алюминий, а ножницы обрезали его до подходящей длины и базовой прямоугольной формы.

Чтобы использовать оригинальную секундную стрелку в качестве новой минутной, я отшлифовал металлическое крепление минутной стрелки с резьбой, пока оно не вошло в секундную стрелку таймера. Его фиксирует существующий установочный винт.
