Корпус шестигранных часов
Это корпус для великолепного проекта шестигранных часов, размещенного по адресу: www.instructables.com/id/RGB-HexMatrix-IOT-Clock/

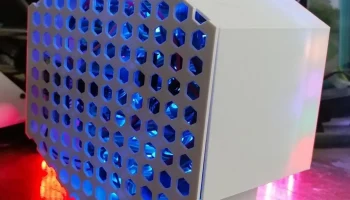

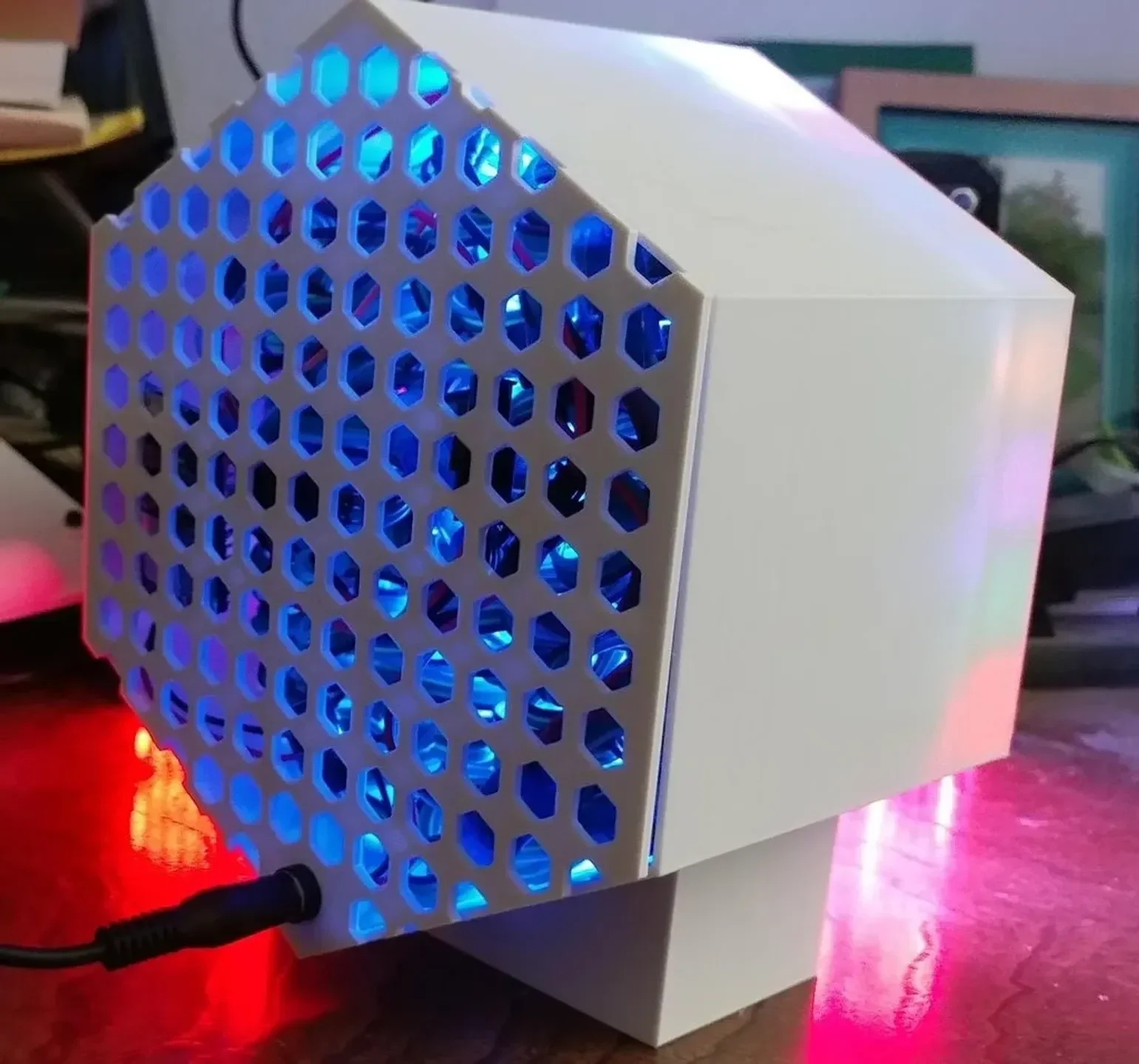

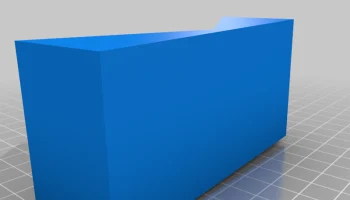

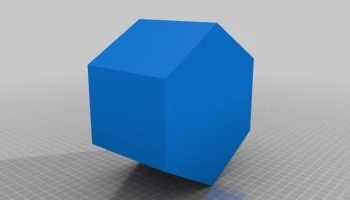

Первоначальный создатель сделал свои файлы Fusion 360 доступными для загрузки, и в итоге я исправил некоторые проблемы с держателем светодиода и подходом к самому корпусу часов. Мое изменение состоит в том, чтобы отпечатать переднюю часть часов с боковыми сторонами, а затем добавить съемную заднюю пластину с возможностью установки гнезда для ствола (диаметр 7,8 мм). Передняя часть часов 0,4 мм, думаю, поэтому печатать буду в два слоя. Это обеспечивает прочную поверхность и позволяет беспрепятственно проникать свету светодиодов.
Я также улучшил исходный авторский код для двух пунктов:

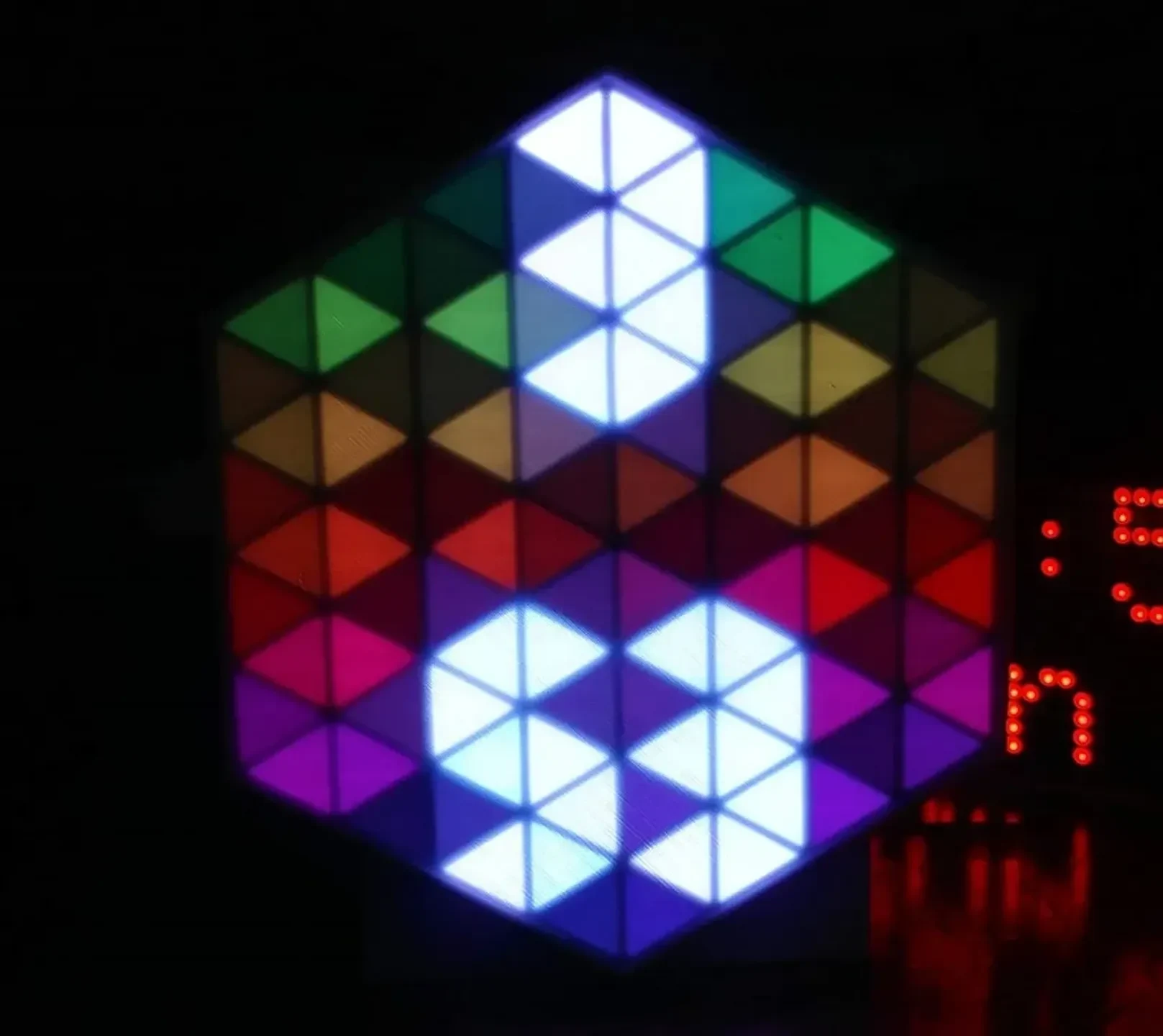

Сделайте так, чтобы минуты 1-9 отображались с нулем впереди, а не с одной цифрой.
Добавить возможность отключения светодиодов каждый день в часы, определяемые пользователем (например, выключать светодиоды с 22:00 до 7:00 ежедневно) (проверено)
Добавьте опцию отключения светодиодов по выходным (непроверено), если вы собираетесь использовать часы на работе. Мой код доступен по адресу: github.com/shatter71/HexClock.

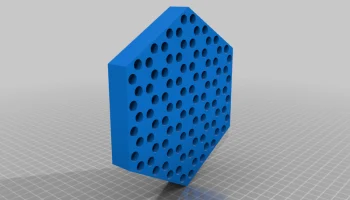

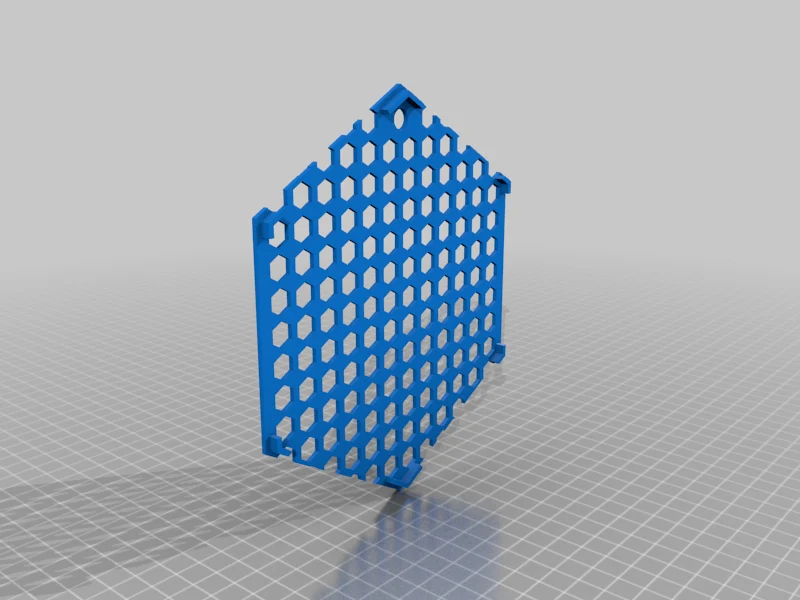

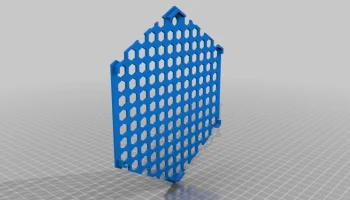

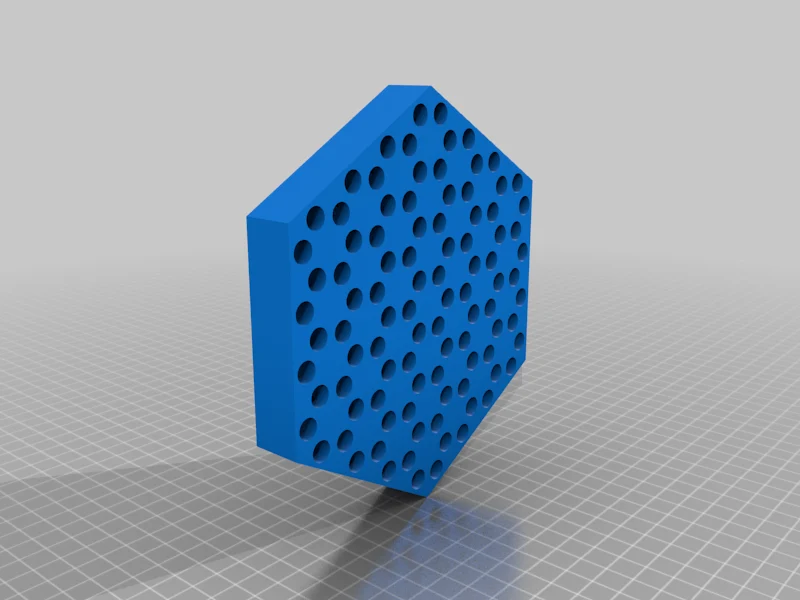

Я также прилагаю архивный файл Fusion 360, чтобы вы могли легко изменять мои файлы, внося любые необходимые изменения. Отверстиям для светодиодов присвоено значение параметра в Fusion 360, поэтому вы можете изменить значение параметра, и размер всех отверстий изменится автоматически. По умолчанию диаметр составляет 8,1 мм. Опорная пластина на картинке не идеально прилегает, и я изменил файл для настройки, но не перепечатывал его, поэтому окончательная установка не проверена.
Я использовал светодиоды: www.aliexpress.com/item/4000801514573.html.
Я использовал домкраты с внутренней резьбой: www.aliexpress.com/item/32883658107.html.
Настройки печати
Бренд принтера:
Креативность
Принтер:
CR-10S
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
15%
Нить:
Внутренний PLA+ Белый
Примечания:

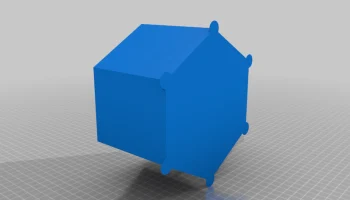

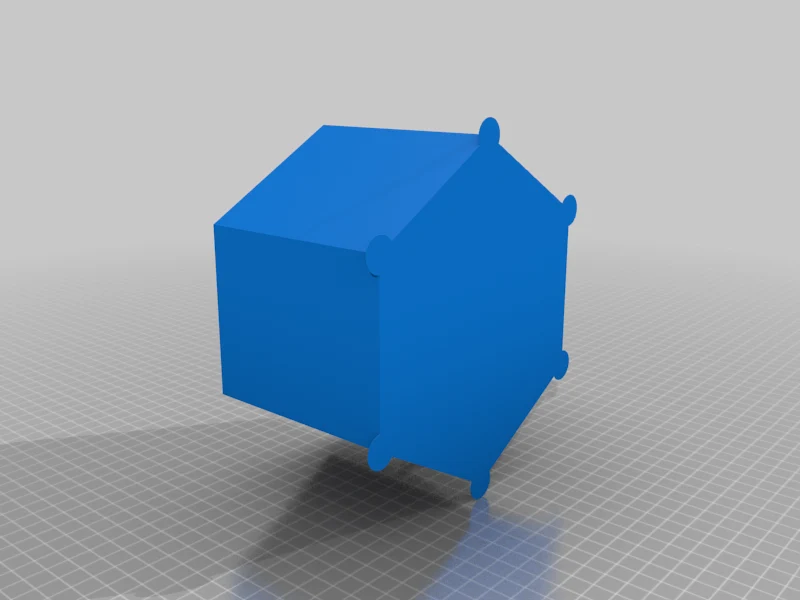

Две версии корпуса часов: одна имеет однослойные накладки, предотвращающие подъем углов, а другая их не имеет. Если вы печатаете корпус с подушечками, вы можете использовать нож xacto или аналогичный инструмент, чтобы легко удалить их после завершения печати.
