Рамка/корпус для матричных часов RGB 16x32

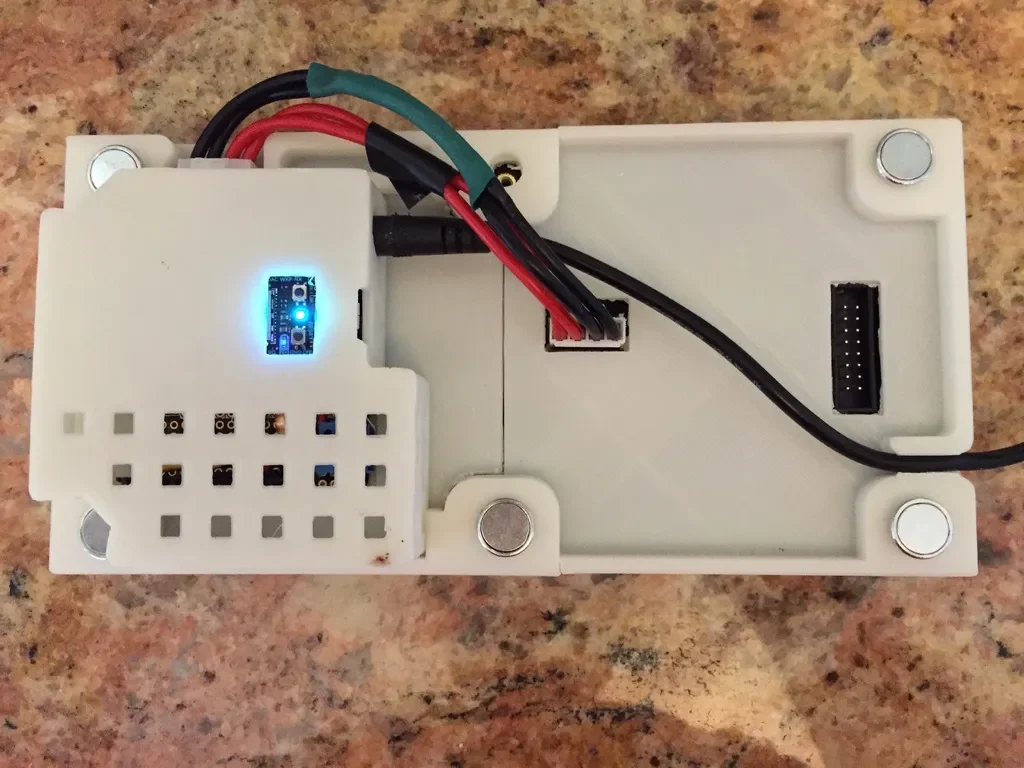

Друг разработал экран для Particle Photon для подключения к матричной панели RGB 16x32. Это опорная рама, позволяющая скрыть электронику и придать панели устойчивость с помощью кожуха над экраном.

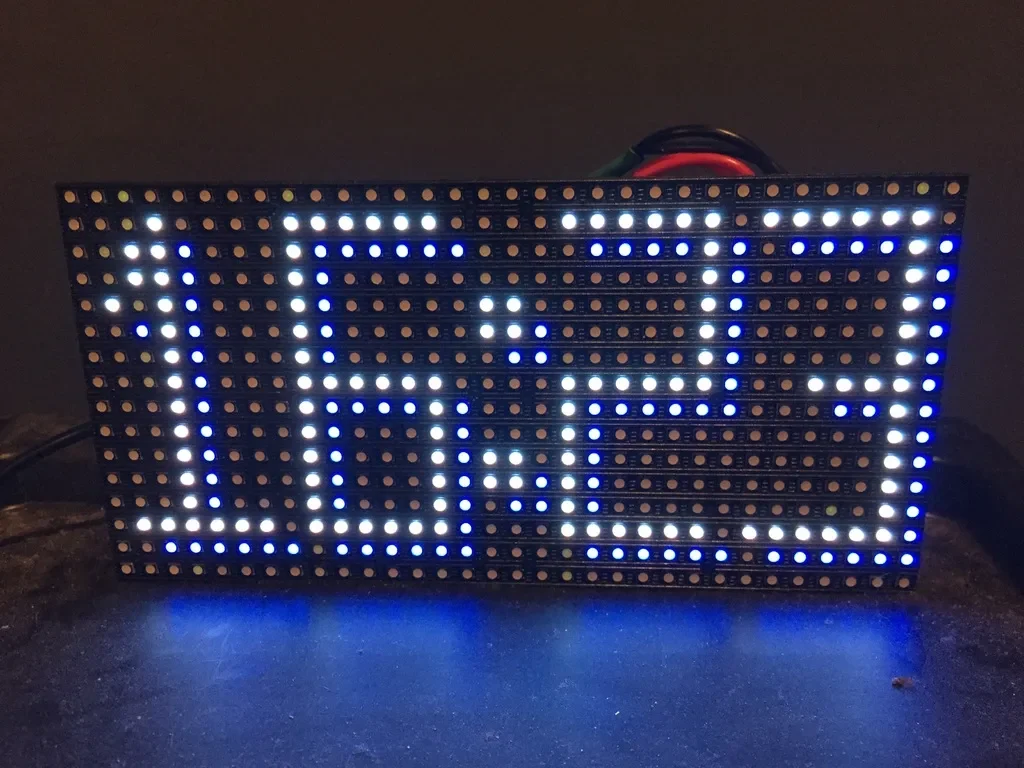

Короткое видео анимации понга на https://www.youtube.com/watch?v=2Zqlx9XyXe0.

Если вас интересует щит, напишите сообщение в ветке сообщества Particle по адресу https://community.particle.io/t/maker-faire-rgbpongclock/11813 или напишите мне на Thingiverse.

Инструкции
Распечатайте все 3 детали. Frame-b.stl потребует опор.

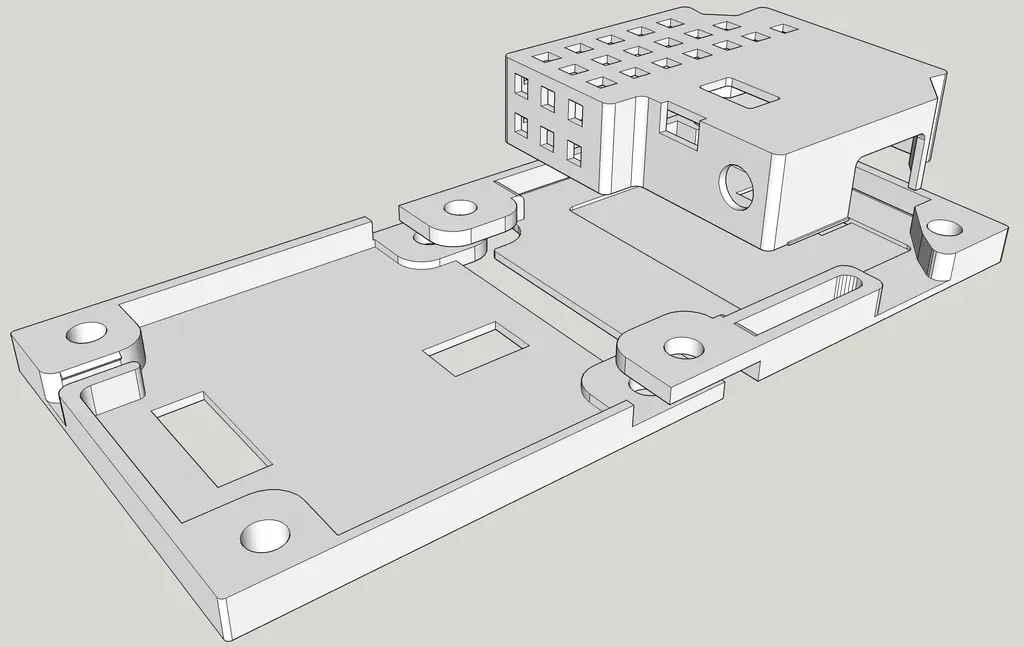

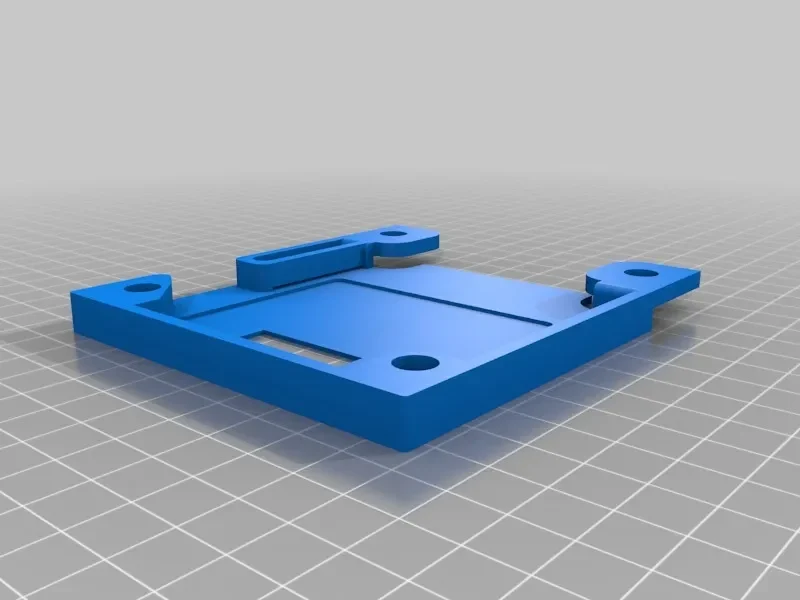

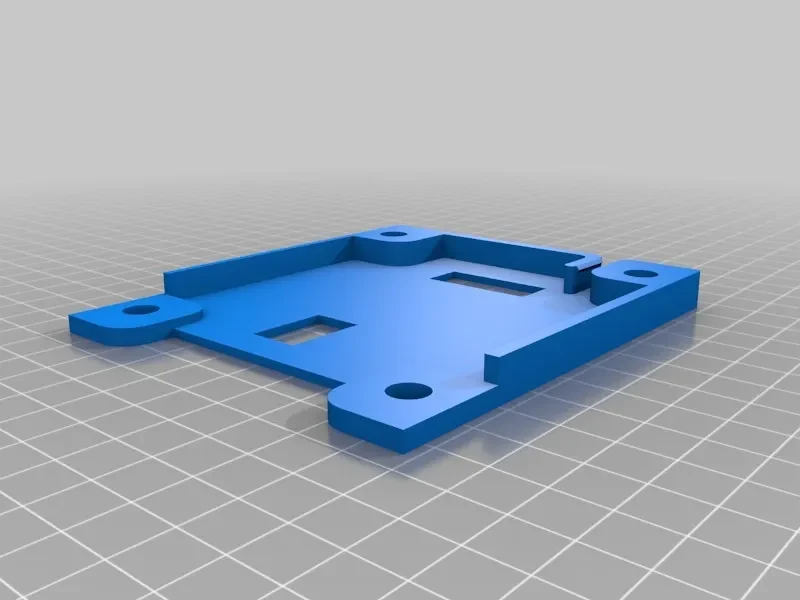

Две плоские части располагаются на задней стороне панели, выступы перекрываются. Совмест��те вырезы в деталях с разъемами на панели. На панелях есть два маленьких выступа с соответствующими отверстиями в нижней части рамы.
Прикрепите раму к панели с помощью винтовых креплений панели.

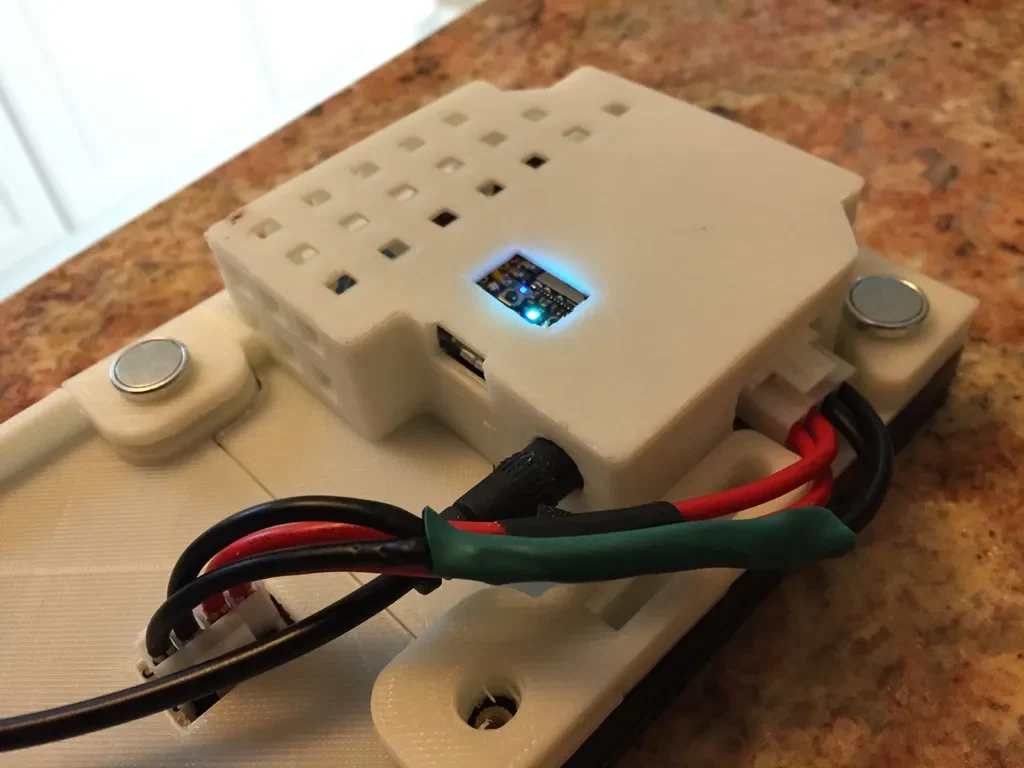

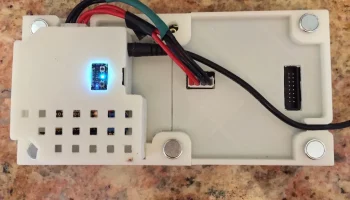

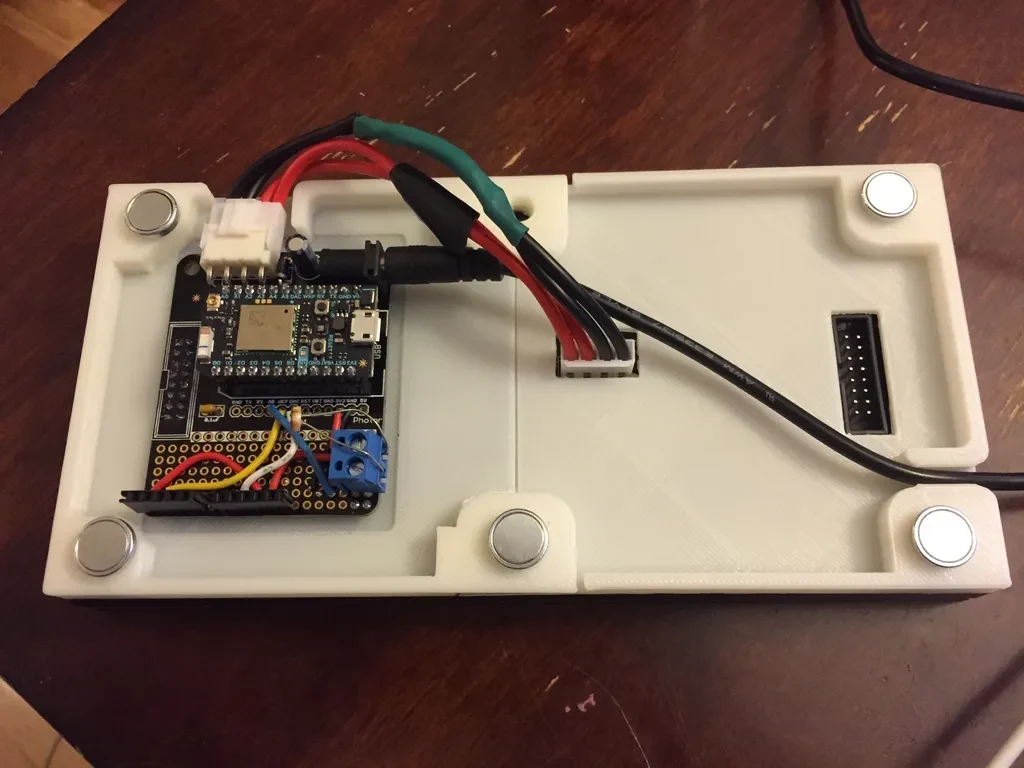

Соберите щит и поместите его на панель над рамой.

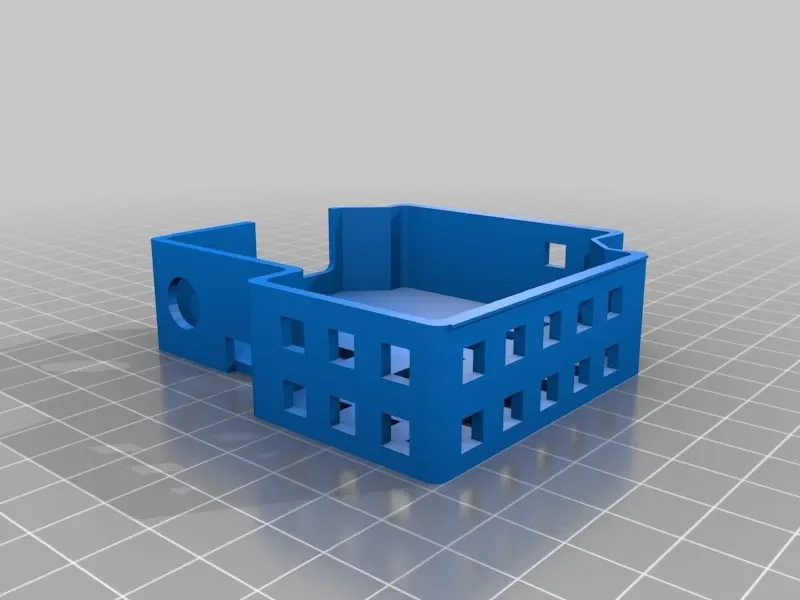

Установите корпус на место.

ПРЕДУПРЕЖДЕНИЕ! Это может работать не для всех панелей от Adafruit: обратите внимание! Эти панели являются остатками заводов, производящих огромные световые панели. По этой причине внешний вид, оттенок светодиодов, стиль и длина кабеля питания, а также точный размер могут различаться от партии к партии, даже если основные операции, кодовая база и руководство одинаковы.
