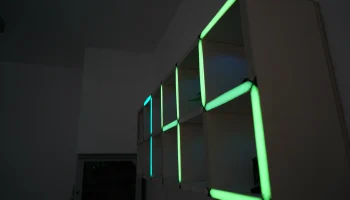

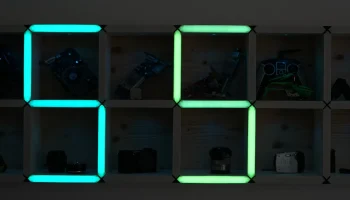

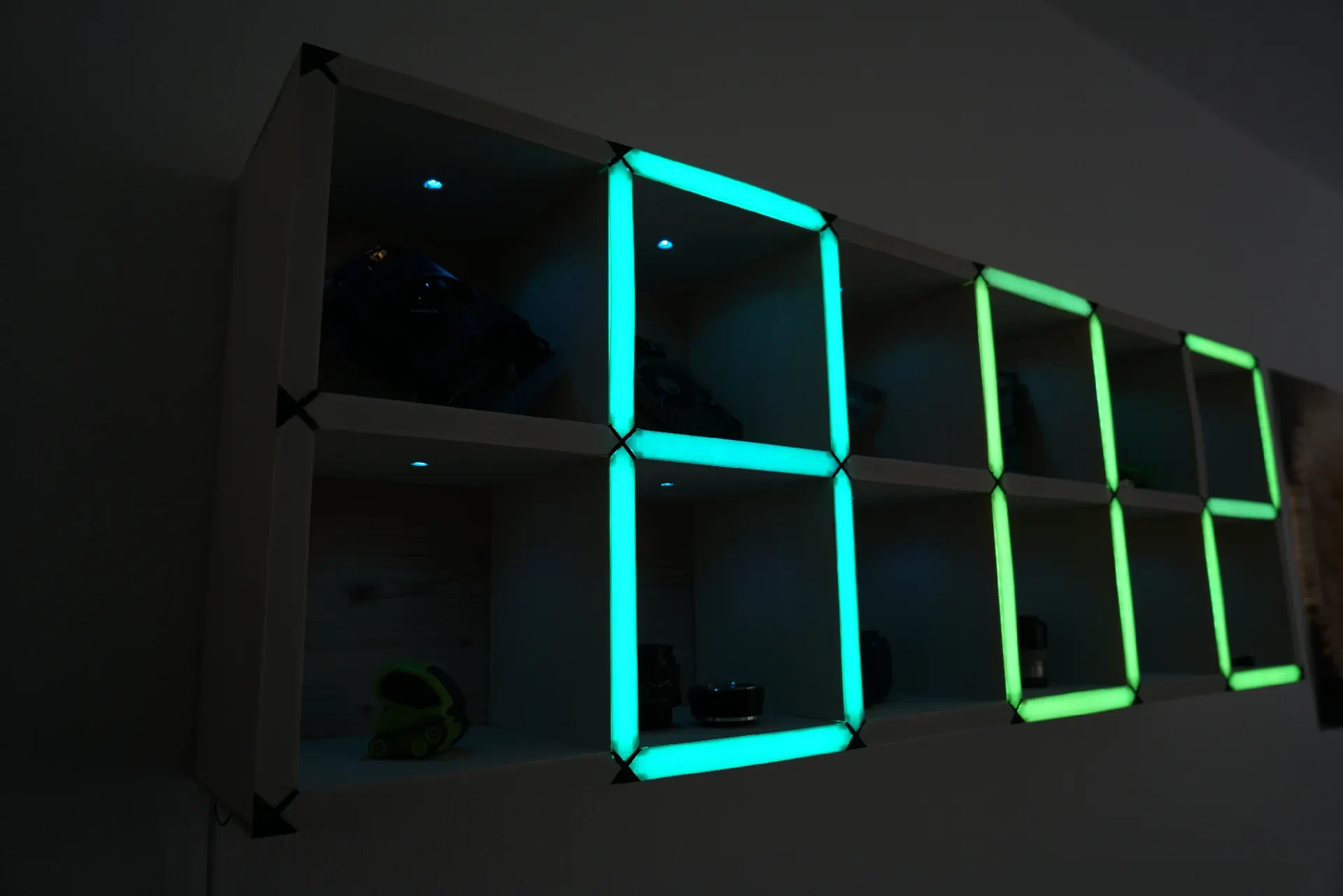

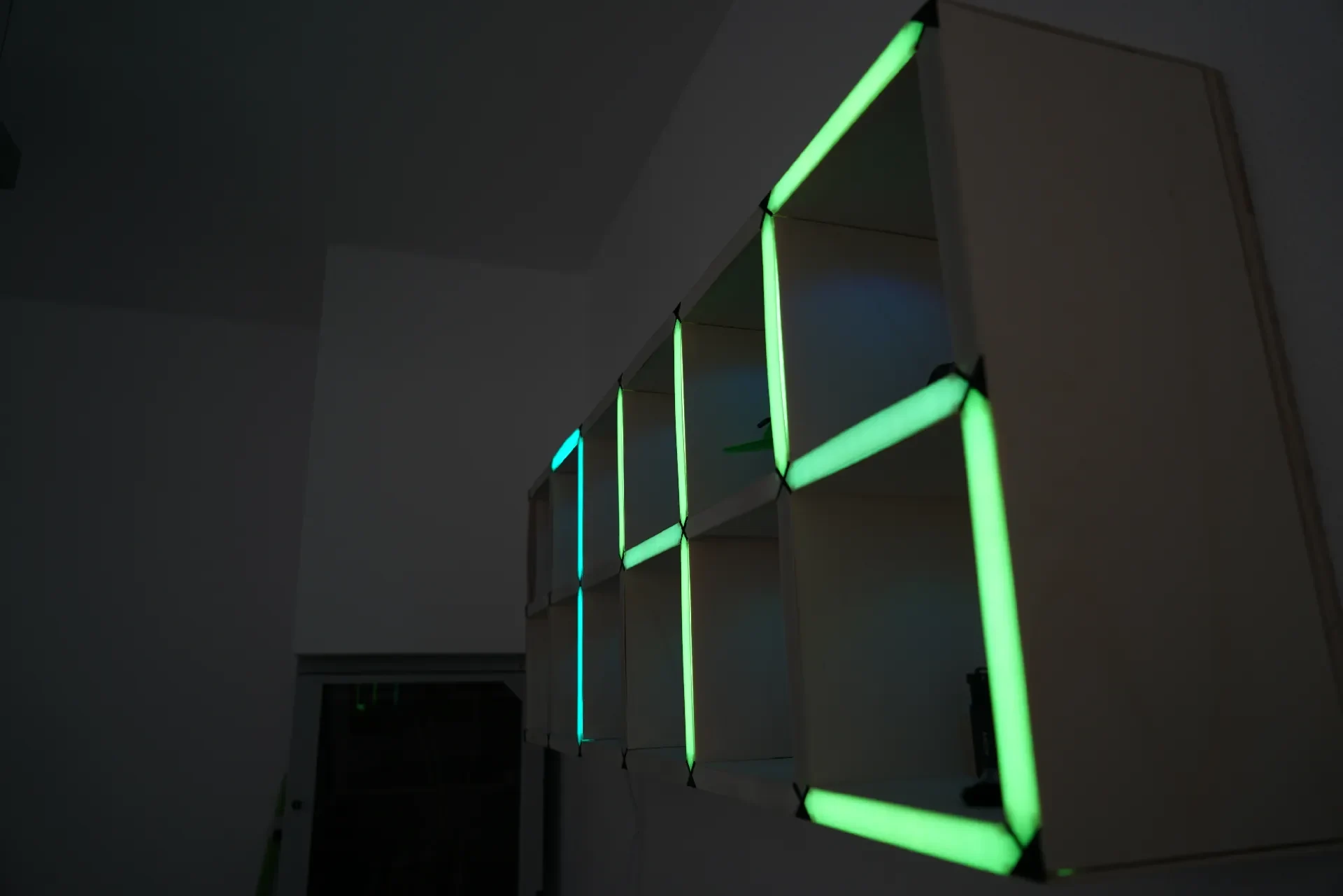

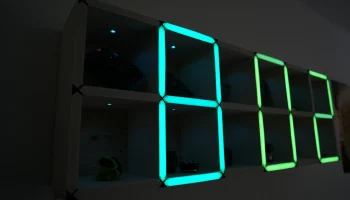

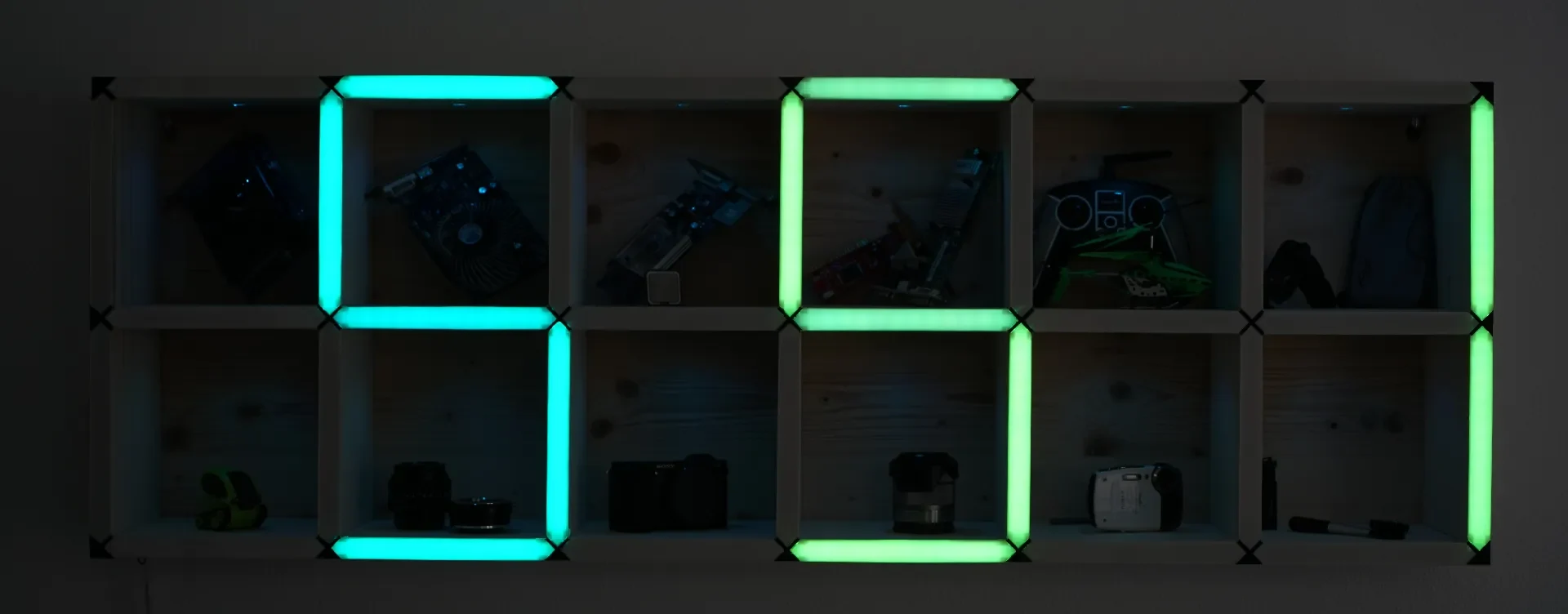

Гигантские часы со скрытой полкой и фанерой

Из Thingiverse, созданного No1One. Использована фанера для сокращения времени печати.

После того, как вы открыли дизайн в fusion360, вам нужно открыть инструмент изменения параметров, и там вы можете изменить параметр под названием «DickeHolzplatte». Если вы установите значение 5 мм, вам нужно будет внести лишь некоторые незначительные изменения в модель, но большинство из них должно быть скорректировано автоматически.

Резюме

На днях я увидел эту полку в инструкциях и решил разработать свою собственную версию с нуля, поскольку оригинальная версия требует довольно большого количества печати, и у меня не хватило терпения ждать несколько часов отпечатков. Поэтому я сделал свой в основном из фанеры. Напечатаны только передние обложки.
Вы можете найти оригинальную версию здесь

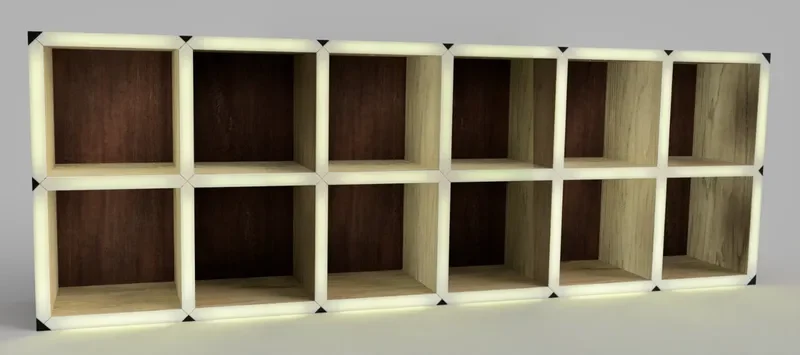

Я не буду предоставлять здесь полные инструкции по установке, но вы можете взглянуть на мою модель Fusion 360 (включенную в загруженные файлы) и понять, как она работает. Я также включил PDF-файл с подробными измерениями различных деревянных деталей.

Модель параметрическая, поэтому вы легко сможете изменить толщину фанеры и все размеры при этом совпадут.
Я сделал свою из фанеры толщиной 4 мм и квадратных деревянных профилей толщиной 13 мм.

Код также полностью переписан с оригинала. Вы можете найти его на моем github вместе с множеством инструкций о том, как настроить его под свои нужды.

Видео с часами в действии на YouTube находится в разработке.

Список деталей из фанеры толщиной 4 мм:
2x наружная стена сверху и снизу
2x внешняя стена, левая и правая
1x внутри стены-дна
1x внутри стены сверху
12x внутренние стены-вертикальные
6x внутренняя стенка горизонтальная верхняя
6x внутренняя стенка горизонтальная нижняя
1347x463 мм Деревянная задняя панель -> вы также можете увеличить ее размер, чтобы она выделялась на полке, как это было сделано в оригинальной версии.
Список квадратных деревянных профилей 13x13 мм:
4x 455 мм
5x 1313 мм
4x 159 мм
10x 208 мм
12x 200 мм
5x 421 мм
Список деталей, напечатанных на 3D-принтере:
32 светодиодных покрытия
4x угловая крышка
12x Т-образных крышек
5x х-образных крышек
12 настенных держателей для светодиодов
Настройки печати
Марка принтера:

Веллеман

Принтер:

К8200

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

2 мм

Заполнение:

100%

Марка нити:

-

Цвет нити:

Белый/Черный

Материал нити:

НОАК

Примечания:

Я напечатал крышки светодиодов белым цветом, все остальное — черным, чтобы создать хороший контраст.

Печать нескольких экземпляров одновременно — хорошая идея, поскольку это сократит время и усилия на печать.

Я напечатал ��се, кроме крышек X-переходов, наборами по 4 штуки
