Идеальное прикроватное зарядное устройство (с часами и п...

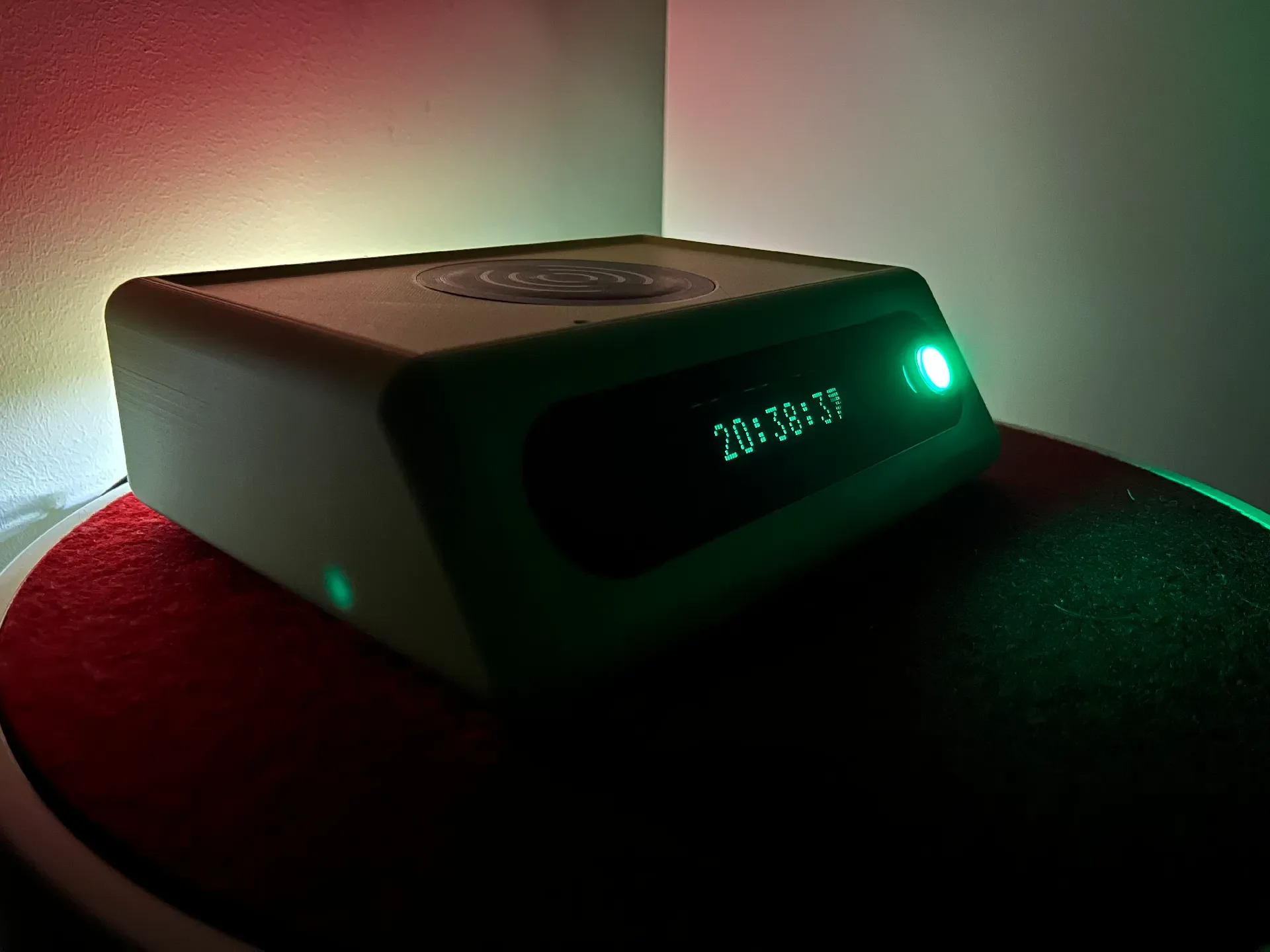

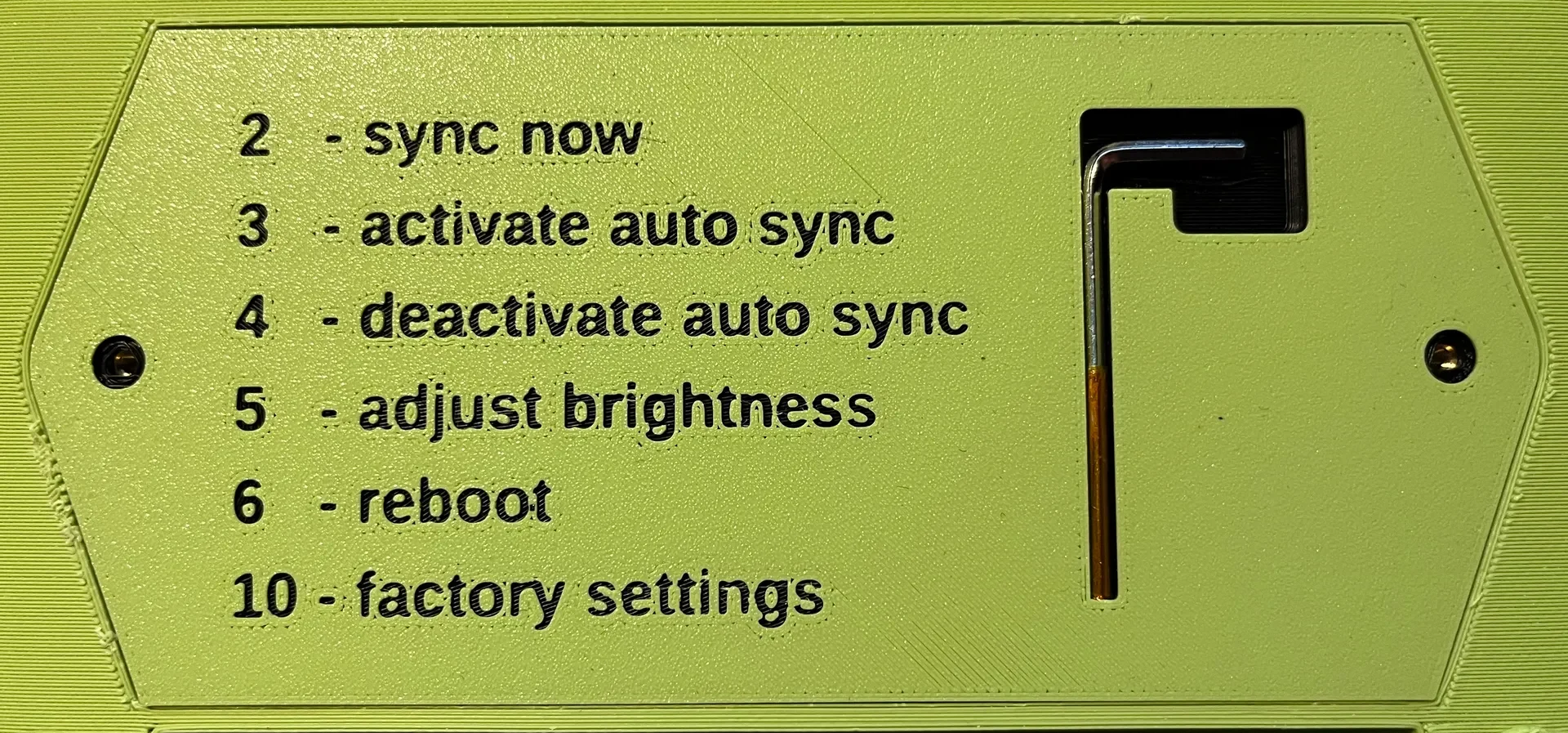

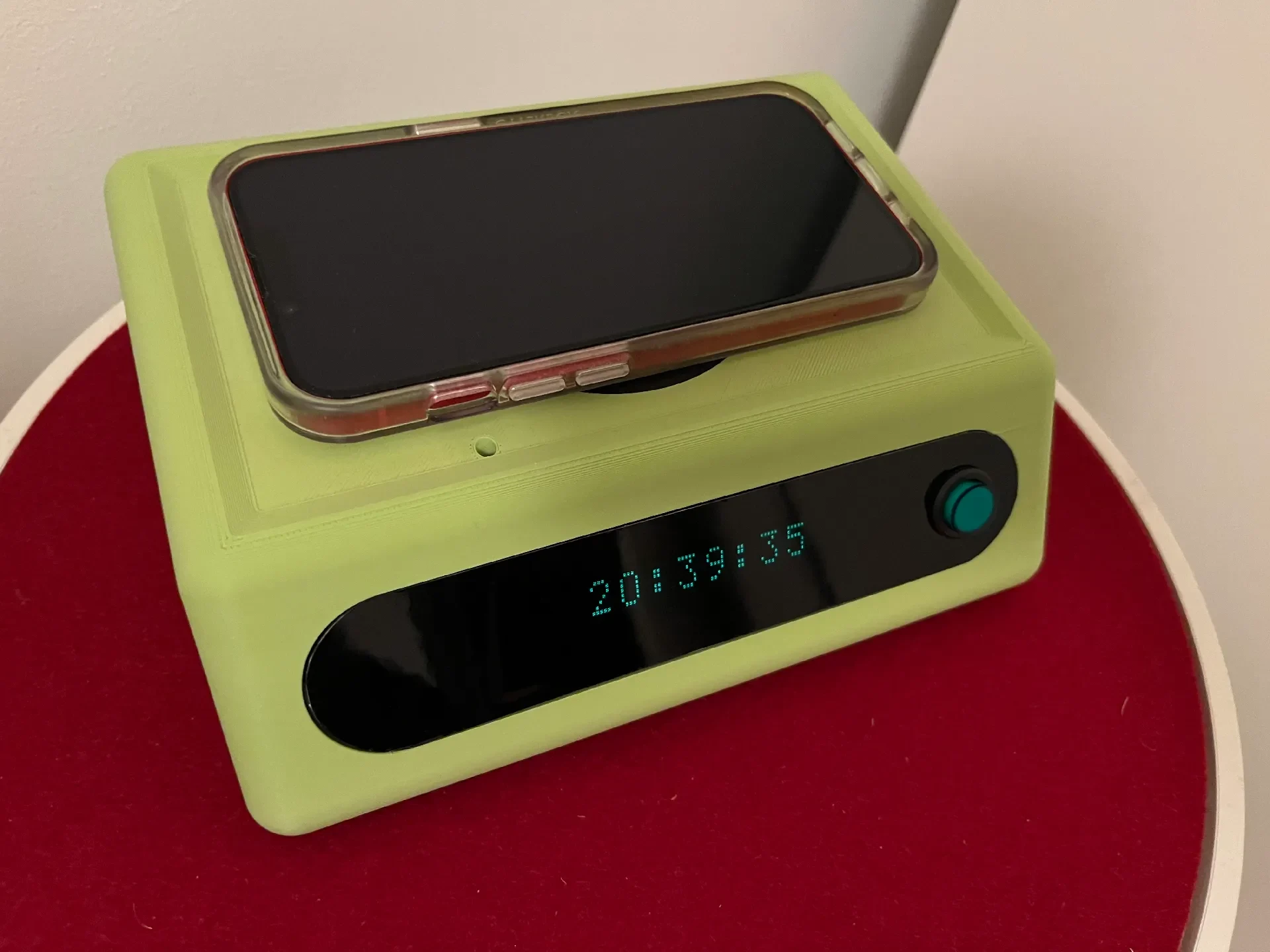

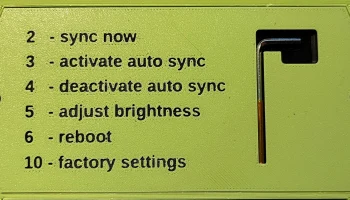

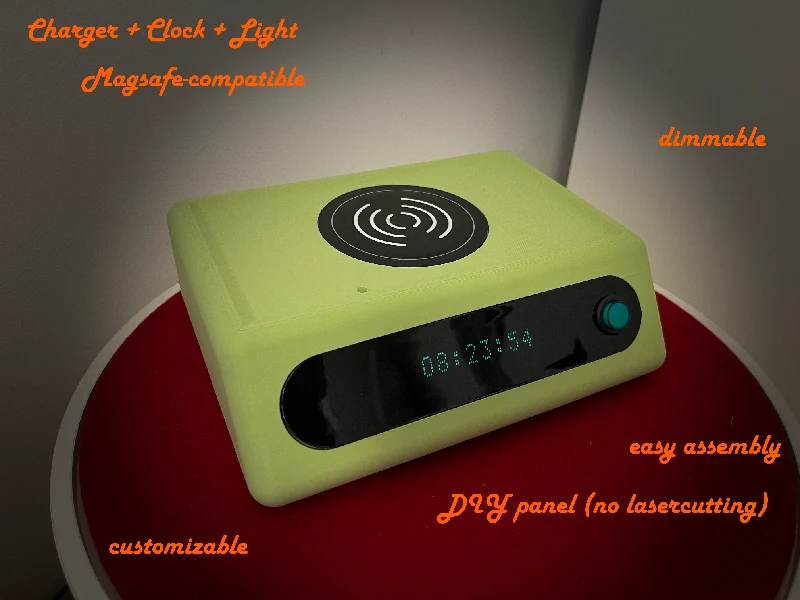

Без излишеств, простая конструкция, включающая только нужные мне функции и основанная на готовых компонентах. Работает с Магсейфом. Часы идеально подходят для тумбочки, поскольку их можно затемнить, а кнопка настроек по-прежнему доступна через отверстие (для доступа к ней нужен небольшой шестигранный ключ, который поставляется в комплекте с часами, но у него есть батарейка для хранения настроек, поэтому она вам понадобится редко). К коробке подключается только один кабель (внутри используется USB-разветвитель). Сзади светит непрямой ночник, который достаточно хорош, чтобы найти вещи, но не сразу разбудит вашу вторую половинку. Для удобства я добавил файл .txt с инструкциями по использованию часов (поскольку они были загадочными). Для справки о размерах: на изображении изображен телефон iPhone 13.

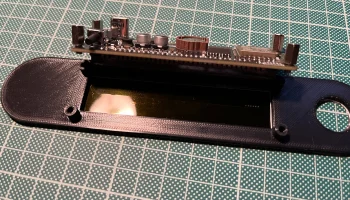

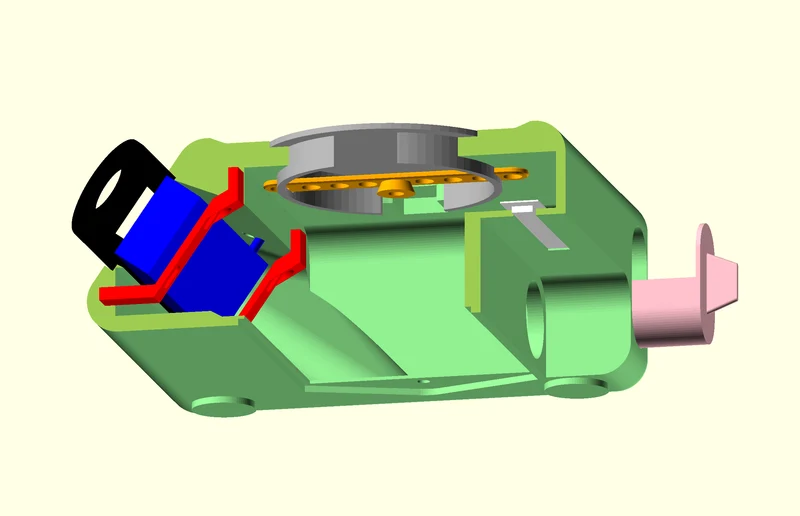

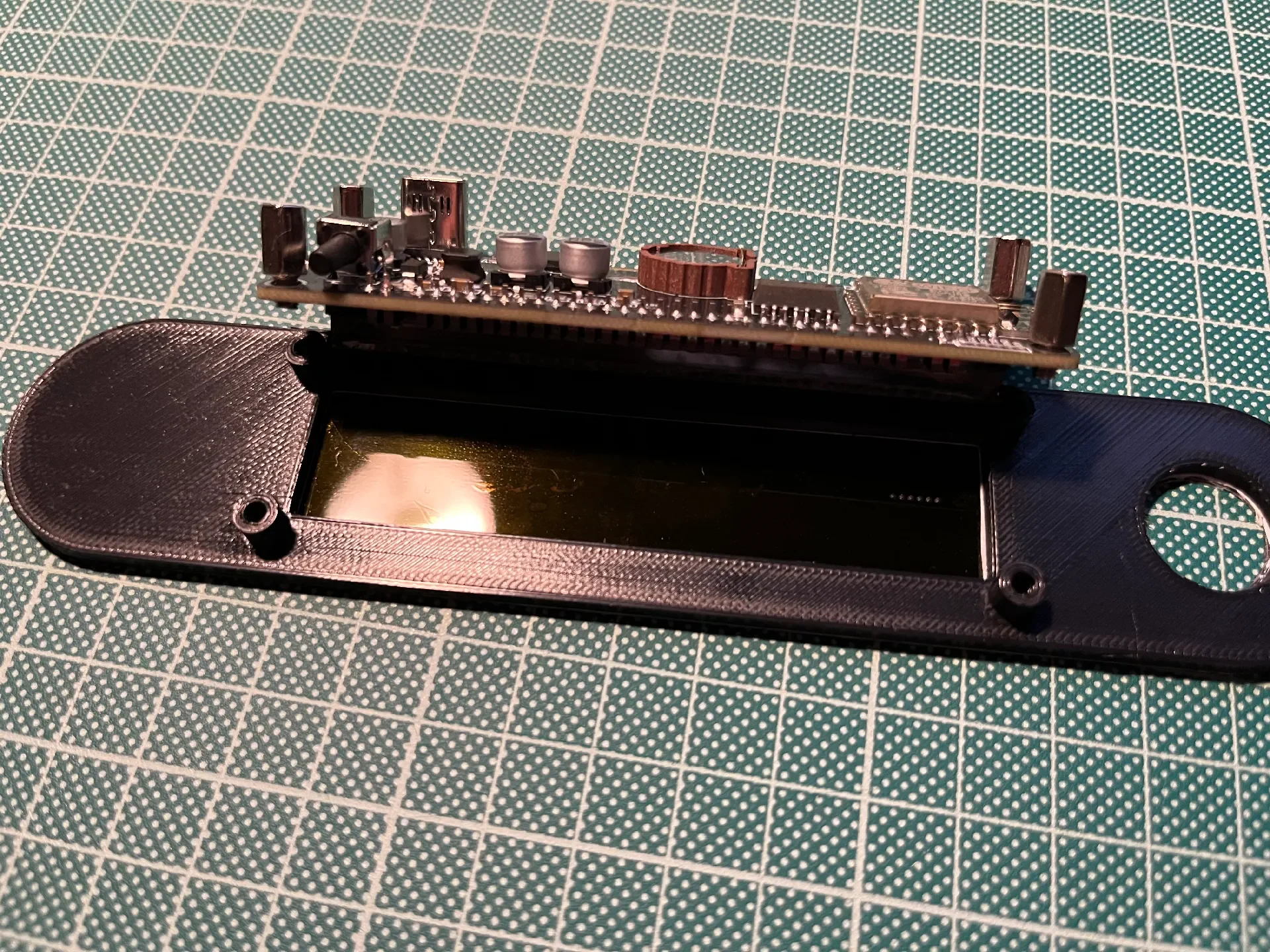

Это должно быть легко переделать для других типов часов/дисплеев (например, OLED или матричных светодиодов), если они физически подходят. Если вы это сделаете, пожалуйста, опубликуйте ссылки или изображения той части, которую вы использовали. Заменить придется только вырез и стойки на передней панели, а также два небольших крепежных кронштейна. Файлы OpenScad содержат некоторые параметры управления для настройки (см. ниже).

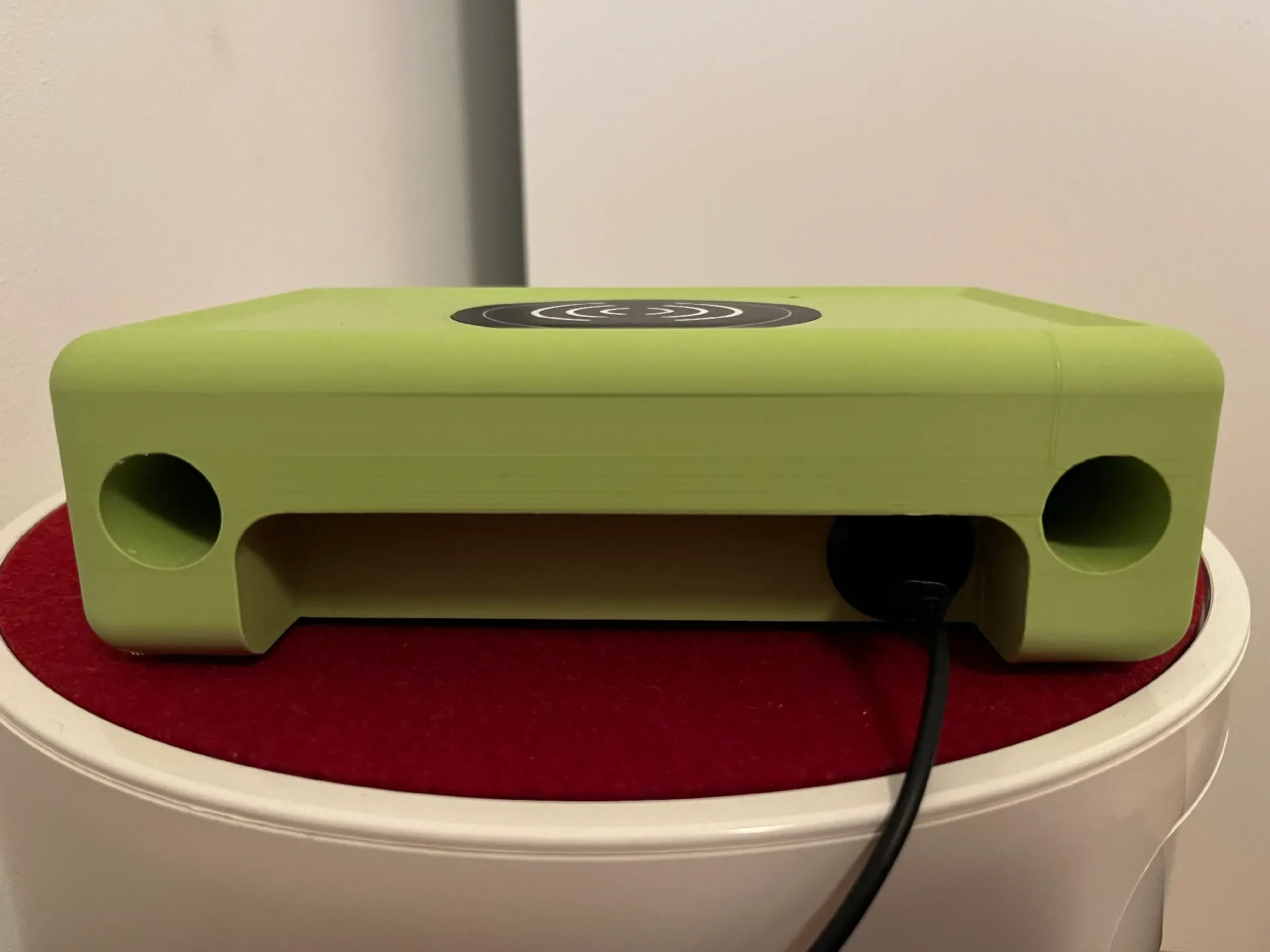

Я предоставляю альтернативный файл stl, в котором есть потайные отделения, доступные сзади, для хранения мелких вещей, которые могут вам понадобиться рядом с кроватью, а также небольшие ящики, которые можно положить туда (не проверялось и не на моих фотографиях). Первоначально я думал, что мне, возможно, придется поставить туда какие-нибудь гири, поэтому в моей личной версии просто есть дыры, если вам интересно. Грузы не нужны, магниты телефона не смогут поднять корпус.

В конструкции используются относительно дешевые готовые детали и требуется минимальная пайка. Можно отказаться от кнопки и подсветки (см. сборку), тогда пайка не потребуется. Никаких модификаций компонентов не требуется, они удерживаются на месте винтами или зажимами (без клея, за исключением, возможно, светодиода). Корпус был разработан с учетом определенного типа COB-светодиода (см. спецификацию), но, поскольку он не виден напрямую, вы действительно можете использовать все, что помещается в корпус, и просто приклеить его скотчем. На самом деле мой светодиод еще не пришел, но я хотел принять участие в конкурсе, поэтому использовал отрезок клейкой светодиодной ленты ;-)

Спецификация:

Общая стоимость деталей составляет около 35 долларов США (детали с Aliexpress, попробуйте поискать по указанным критериям). Я повсюду использую USB-C, просто замените соответствующие части на USB-A, если предпочитаете:

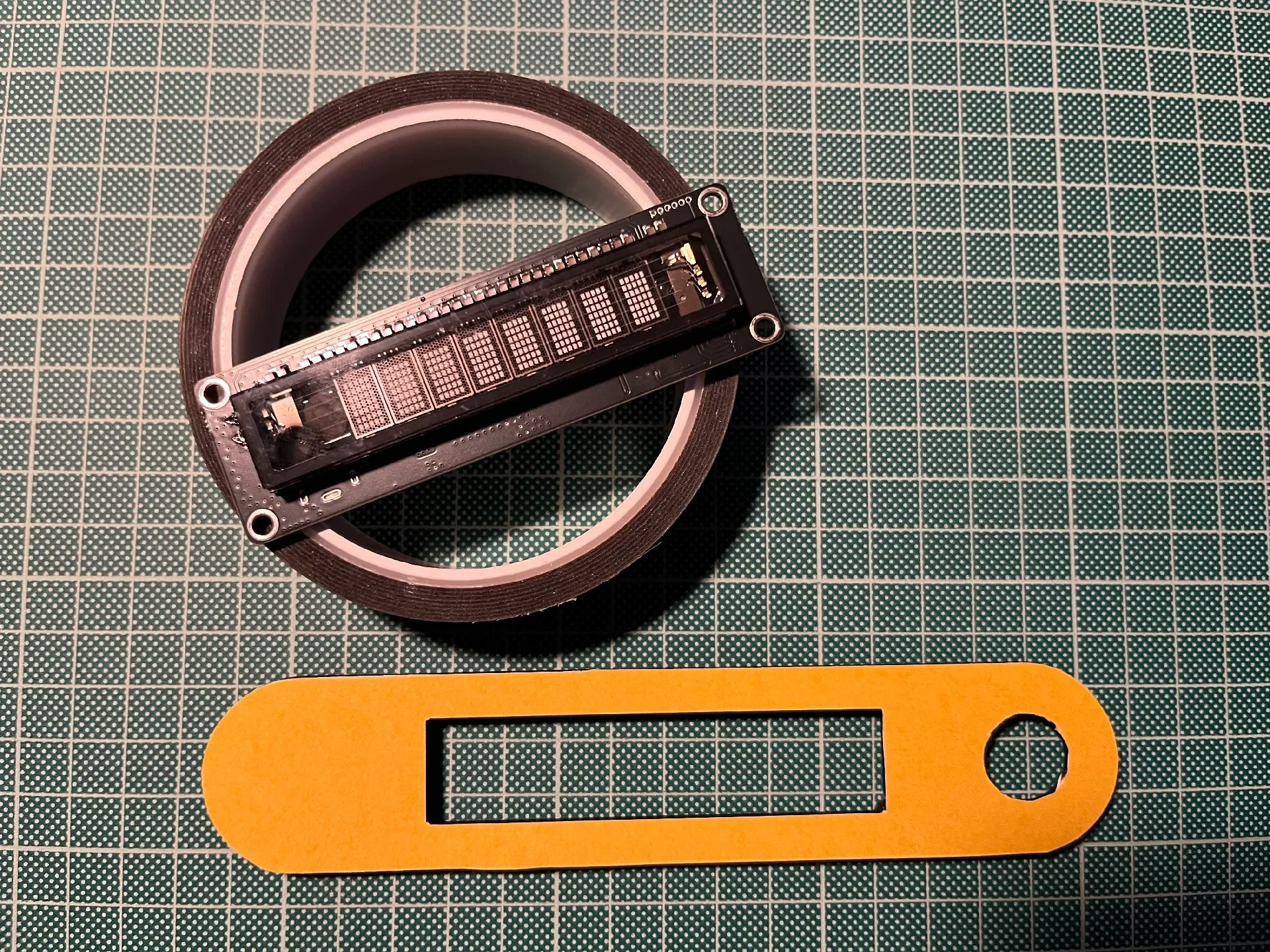

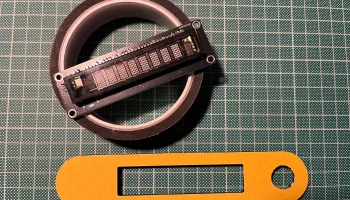

1x USB-C VFD WiFi часы* (выполните поиск «VFD Glow Fluorescent Clock», проверьте мои изображения, чтобы купить правильную модель, я заплатил около 15 долларов США)

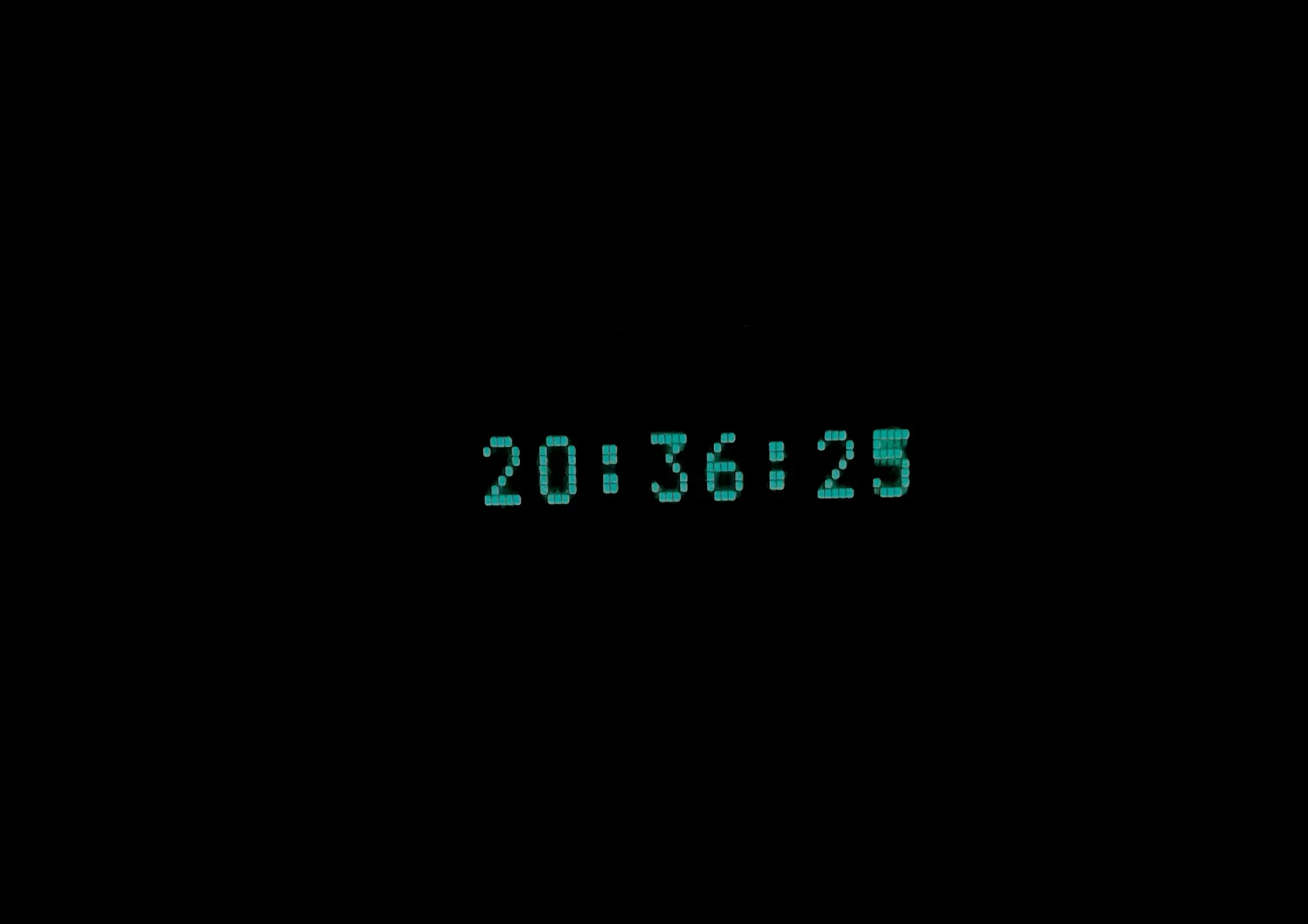

1 небольшой рулон тонировки стекол для покрытия передней части стекла (5 % пропускания, выполните поиск «Черная автомобильная оконная пленка»)
1 дешевое зарядное устройство Magsafe** USB-C** (поиск «Магнитное беспроводное зарядное устройство 30 Вт»)
1 короткий кабель-разветвитель USB-C (поиск «Разветвитель USB C „папа“ на 3 разъема USB C „мама“)
1 кабель USB-C (длинный) для подключения к настенной бородавке
1 кабель USB-C — USB-C (очень короткий) для внутреннего подключения часов (часы поставляются с USB-A)
1 разъем USB-C для монтажа на панели, диаметр отверстия 22-24 мм (поиск „Разъем корпуса типа C, гнездо USB-C на гнездо“)
4 винта М3х16 (для крепления передней панели к корпусу)
2 винта с полукруглой головкой M3x8 или M3x10 и термопрессовые вставки M3 (вставки для нижней крышки приобретаются отдельно)

только при добавлении света:

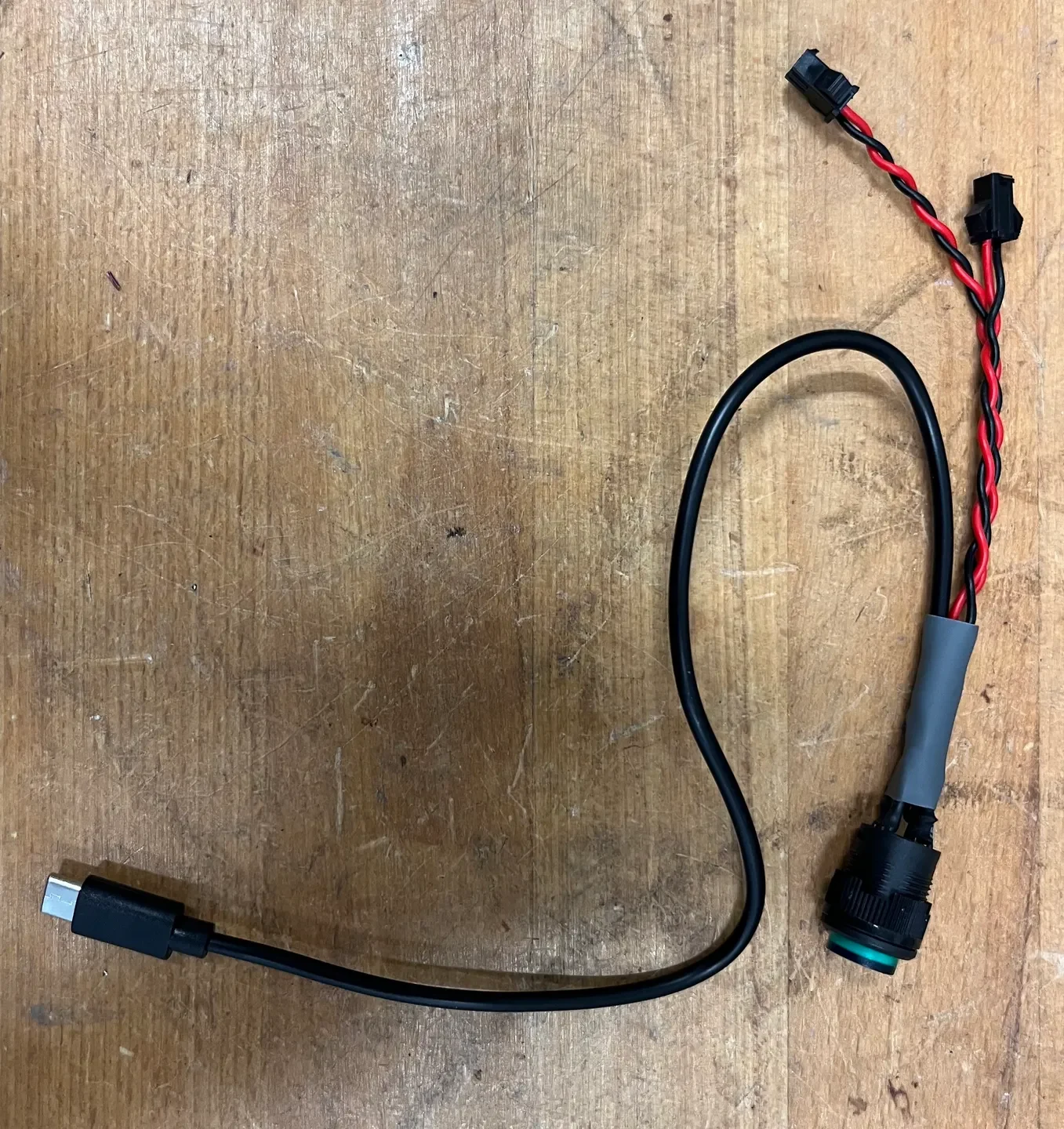

1 короткий переходной кабель USB-C на +5 В/GND (найдите „Разъем штепсельного провода типа C“)
1 разъем для светодиодной панели (например, Molex 2-контактный, опционально)
1 светодиодная панель*** (поиск „Светодиодная лента COB 3,7 В постоянного тока 60x8 мм“, я предлагаю теплый белый цвет мощностью 1 Вт)
1 самоблокирующаяся кнопка, диаметр отверстия 16 мм**** (найдите „Самоблокирующаяся кнопка 16 мм с фиксацией/мгновенным нажатием“)
2 резистора для защиты светодиодов 3 В от перегрузки по току (~ 330 Ом для светодиода кнопки и того, что подходит для основного источника света) или сделайте это правильно с помощью:
1 понижающий преобразователь (найдите „MP1584EN DC-DC понижающий модуль питания“)
— немного красного/черного провода, инструменты для пайки/зачистки проводов, термоусадка.

другое и инструменты:
— любой гладкий и сом
