GPS-часы

Корпус для сверхточных GPS-часов Arduino. Основное описание и эскиз здесь:
Learn.adafruit.com/arduino-lock/software?view=all

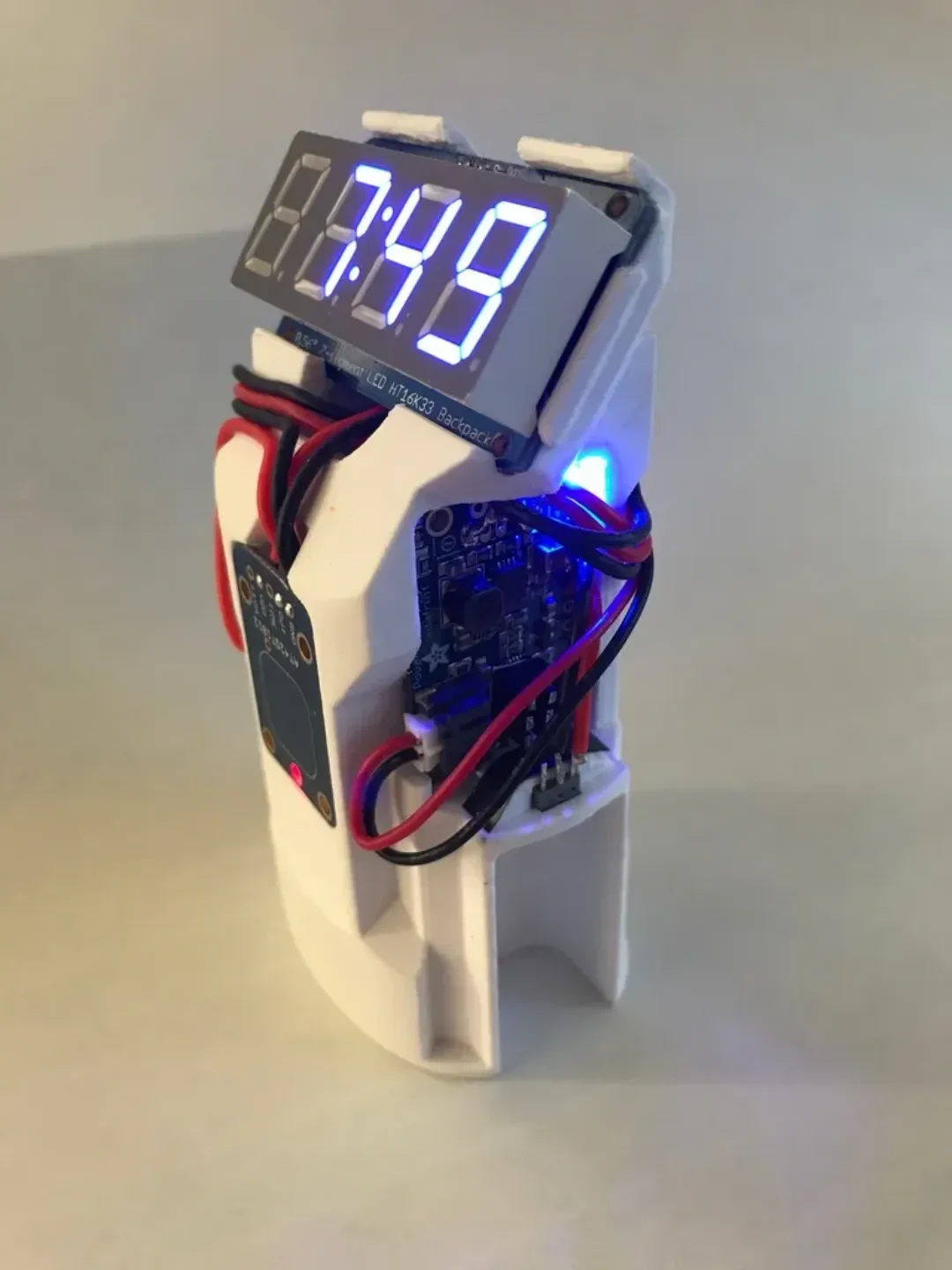

Я расширил это с помощью зарядного устройства, Lipo, переключателя включения/выключения и сенсорного тумблера.

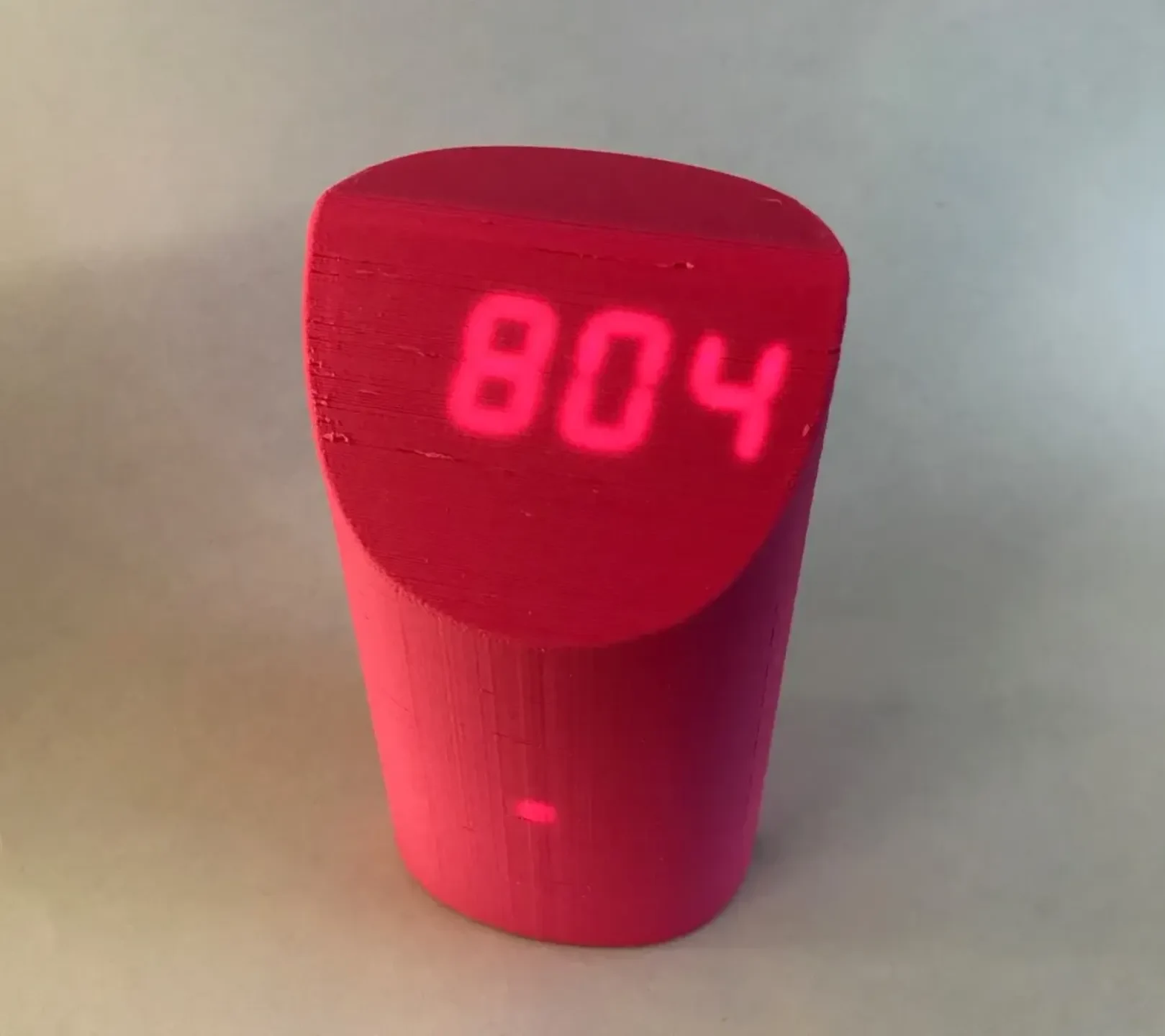

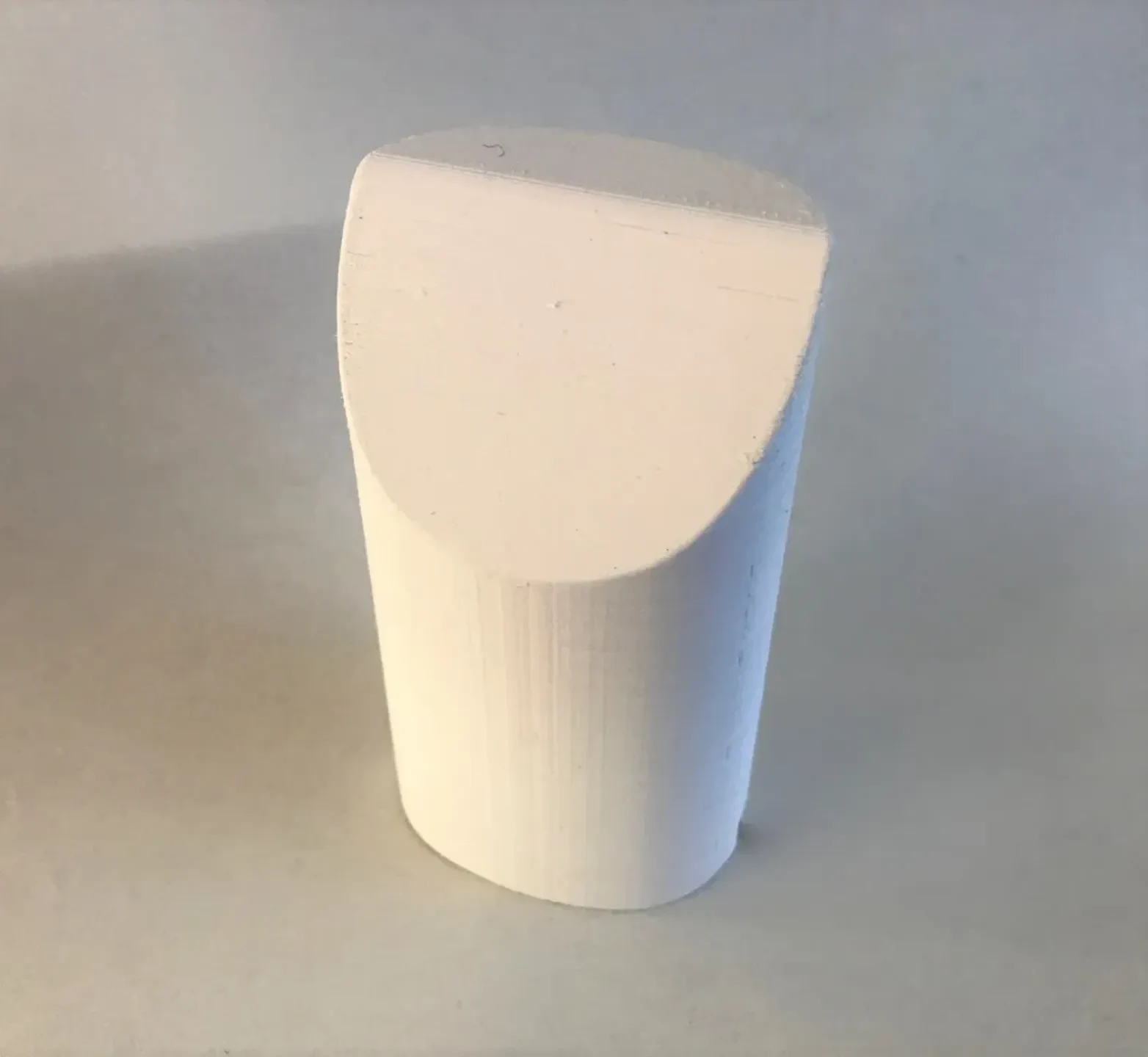

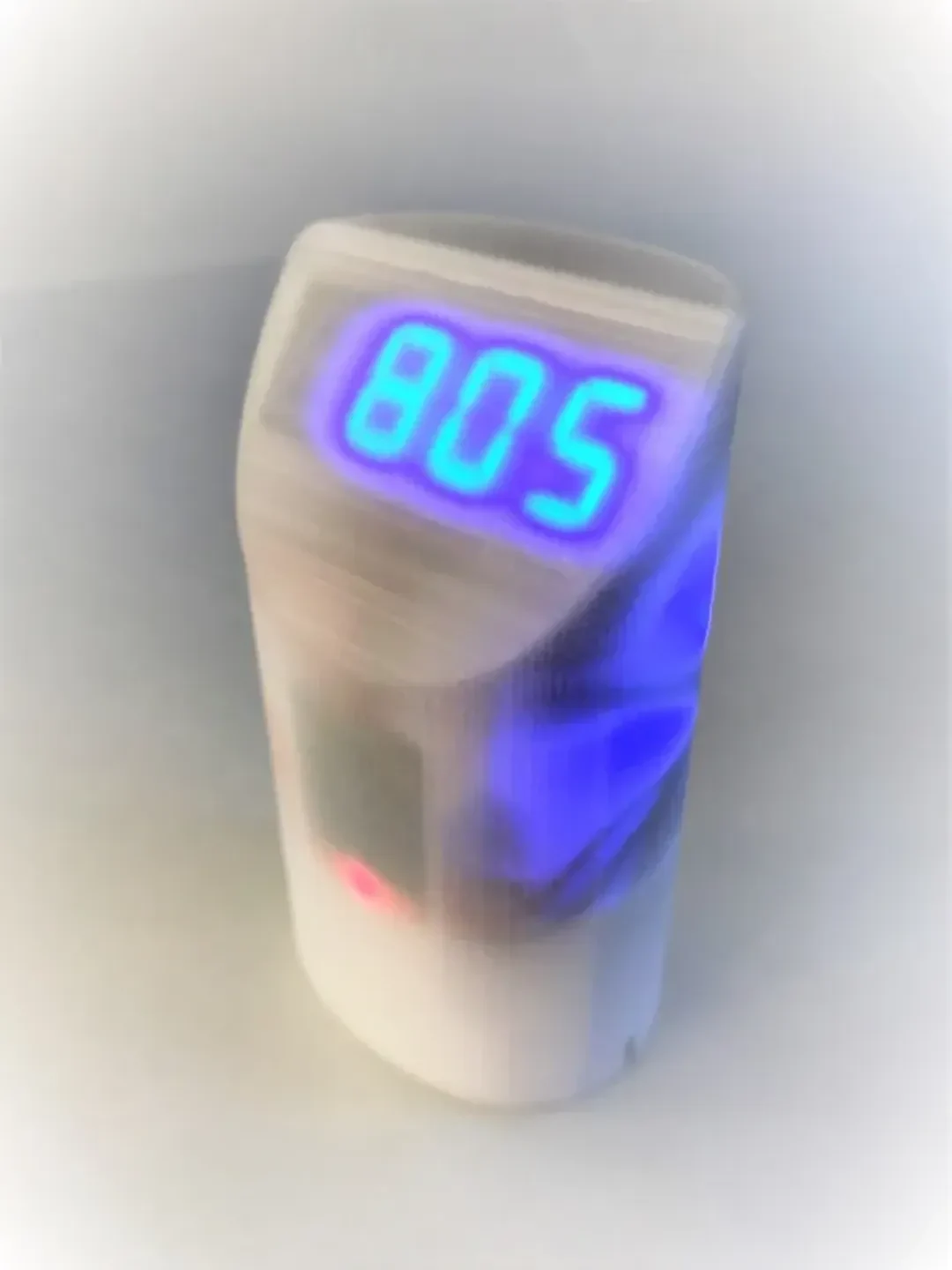

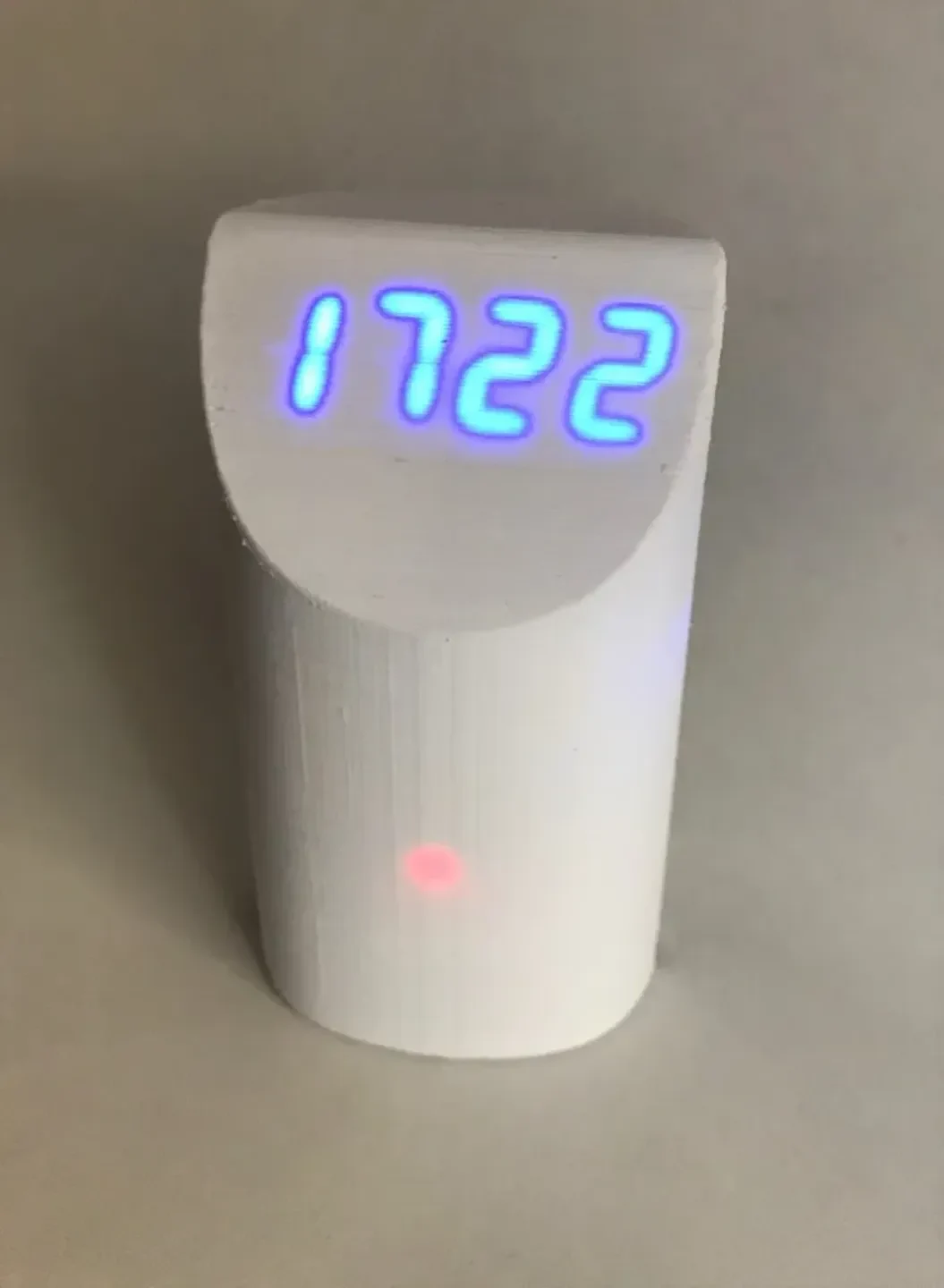

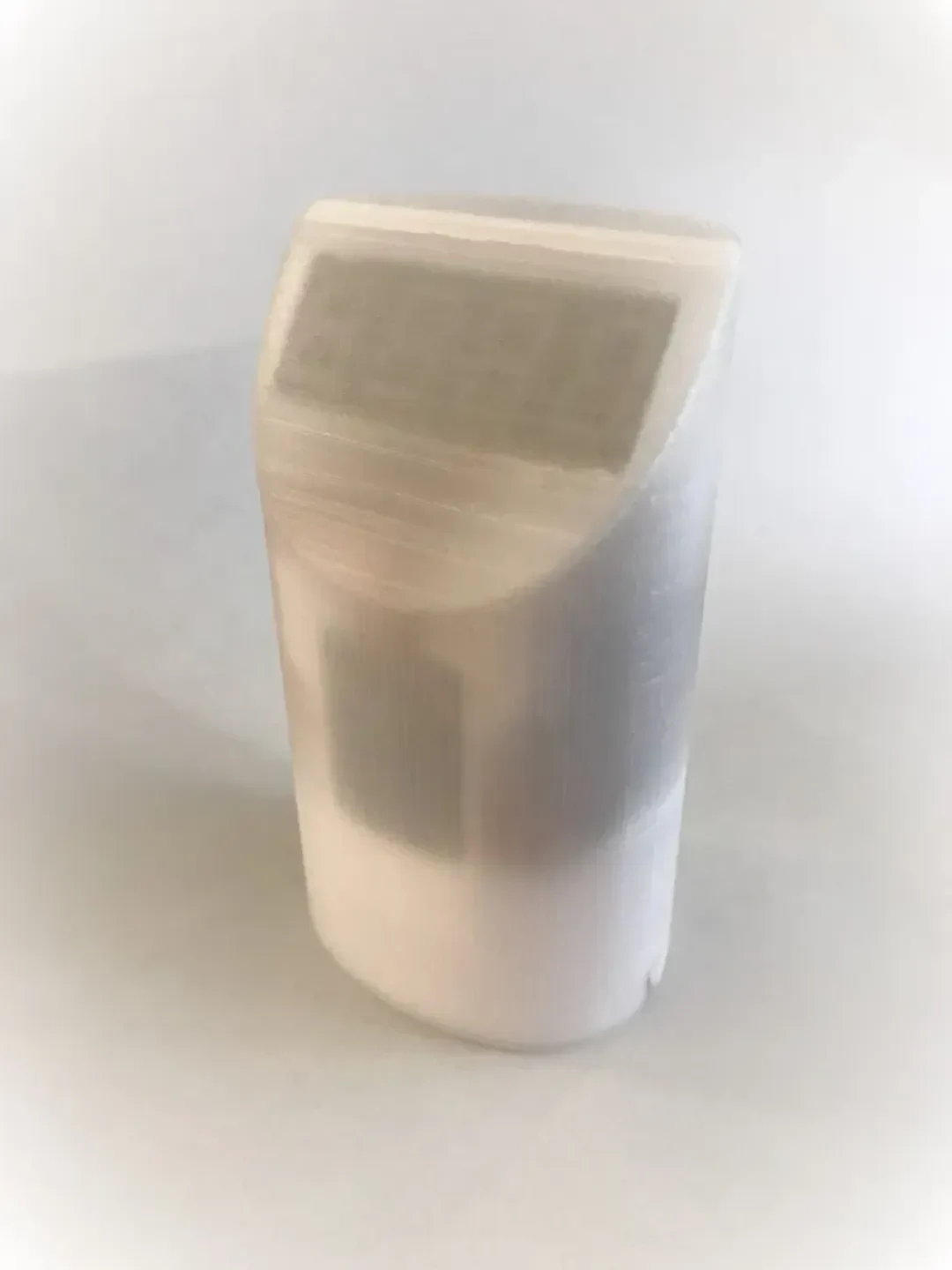

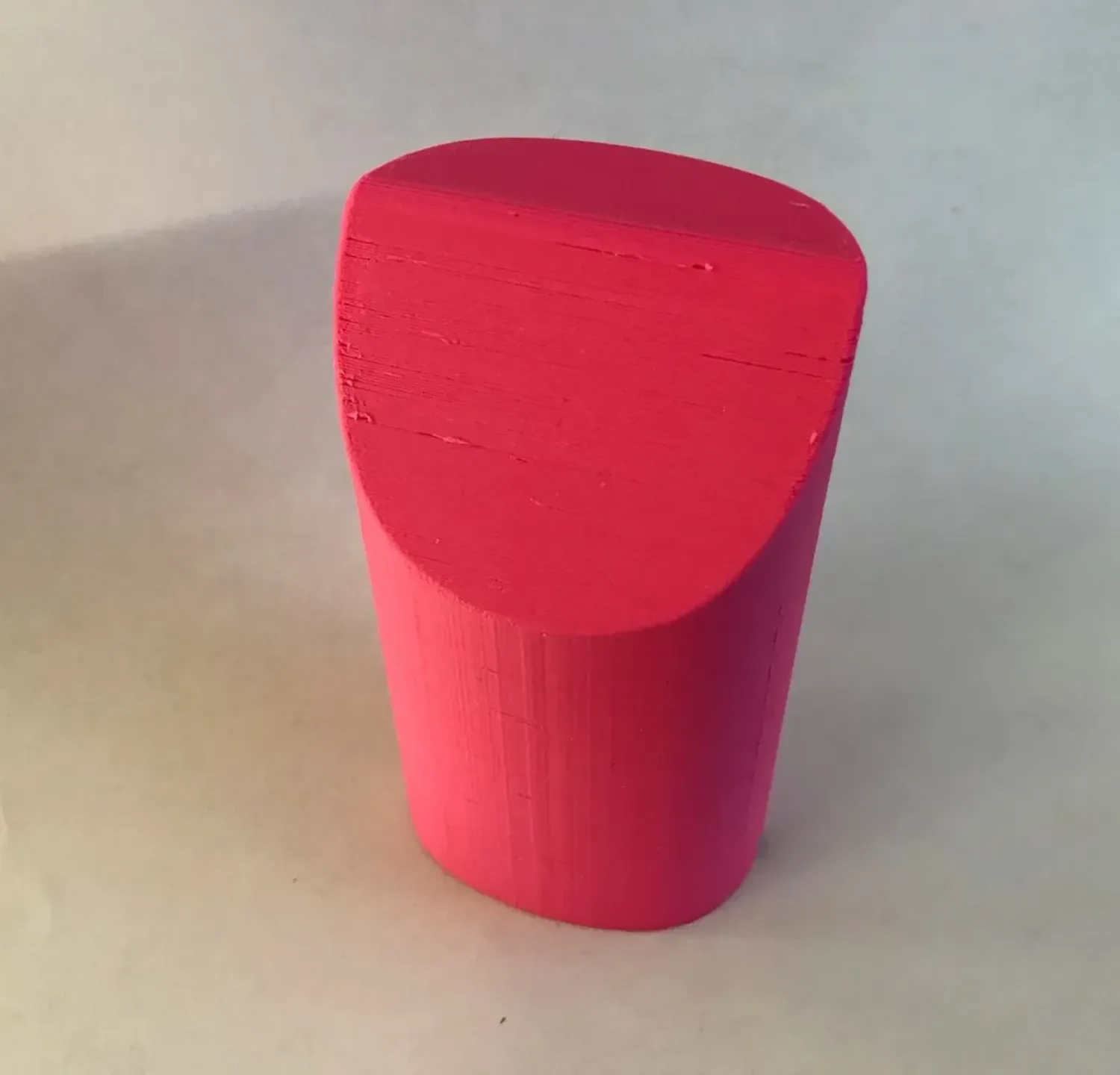

Дисплей достаточно яркий, чтобы его можно было увидеть через печатный корпус, поэтому наслаждайтесь различными цветами внешней оболочки. Отшлифуйте места контакта на внутренней части так, чтобы оболочка плавно скользила по ней. Я напечатал это из PETG для точности размеров, но PLA подойдет. Ракушка печатается без поддержки, с краями для прилипания.

Включение/выключение питания подключается к контактам GND и EN на плате powerboost.

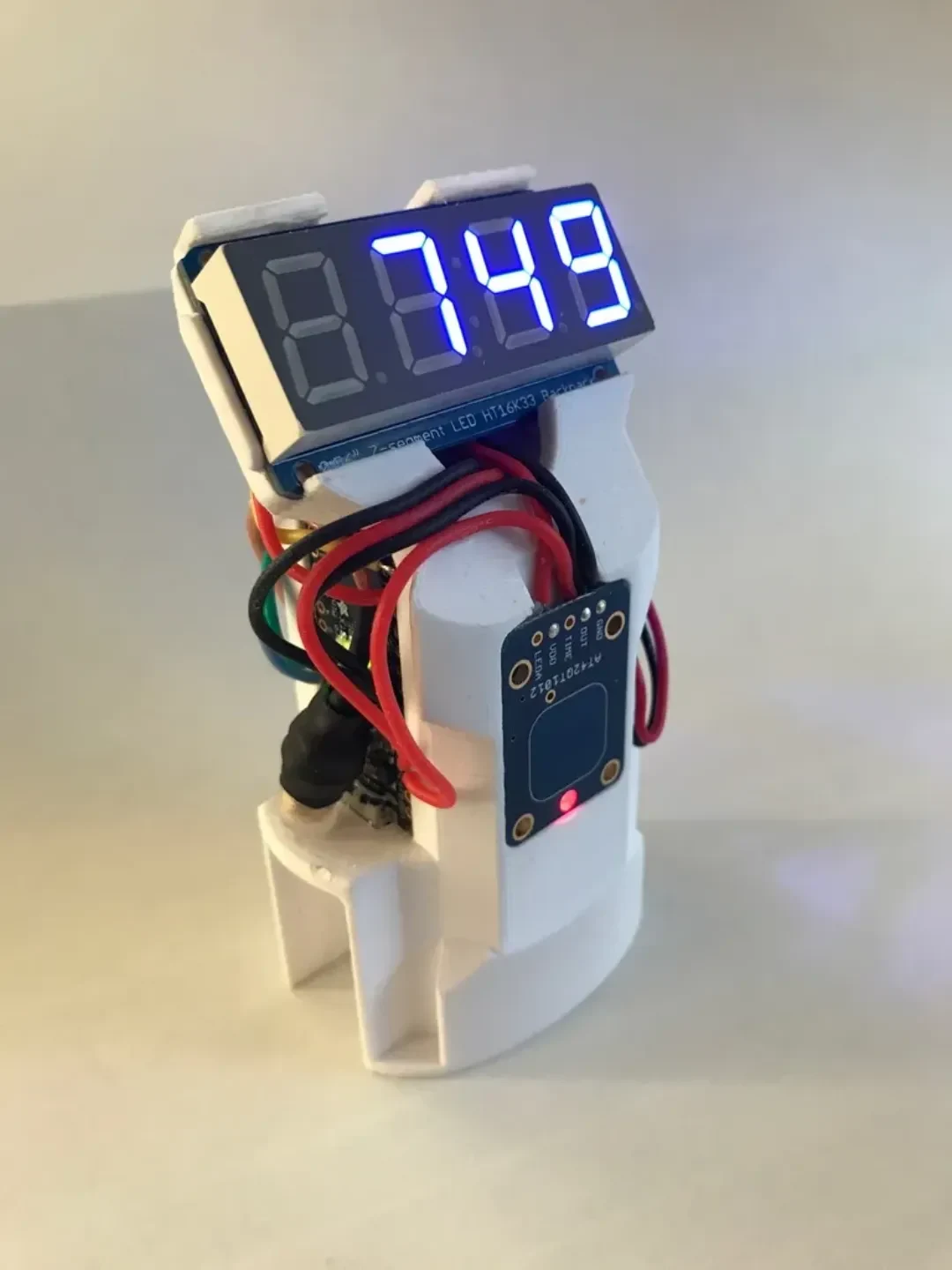

Тумблер обеспечивает одновременное питание Metro mini и дисплея. Простое включение/выключение дисплея не работает, но все равно оба сразу загораются. На GPS подается питание, пока включено зарядное устройство Power Boost.
Добавлен Lipo, чтобы его можно было носить с собой, поскольку сигнал GPS внутри дома может быть трудно найти в любой момент времени. Кажется, что дисплей потребляет изрядное количество тока, поэтому Lipo работает от 36 до 48 часов при полной зарядке. Был под рукой антенный кабель, но, похоже, в этом нет необходимости.

Adafruit 0,56-дюймовый 4-значный 7-сегментный дисплей с I2C

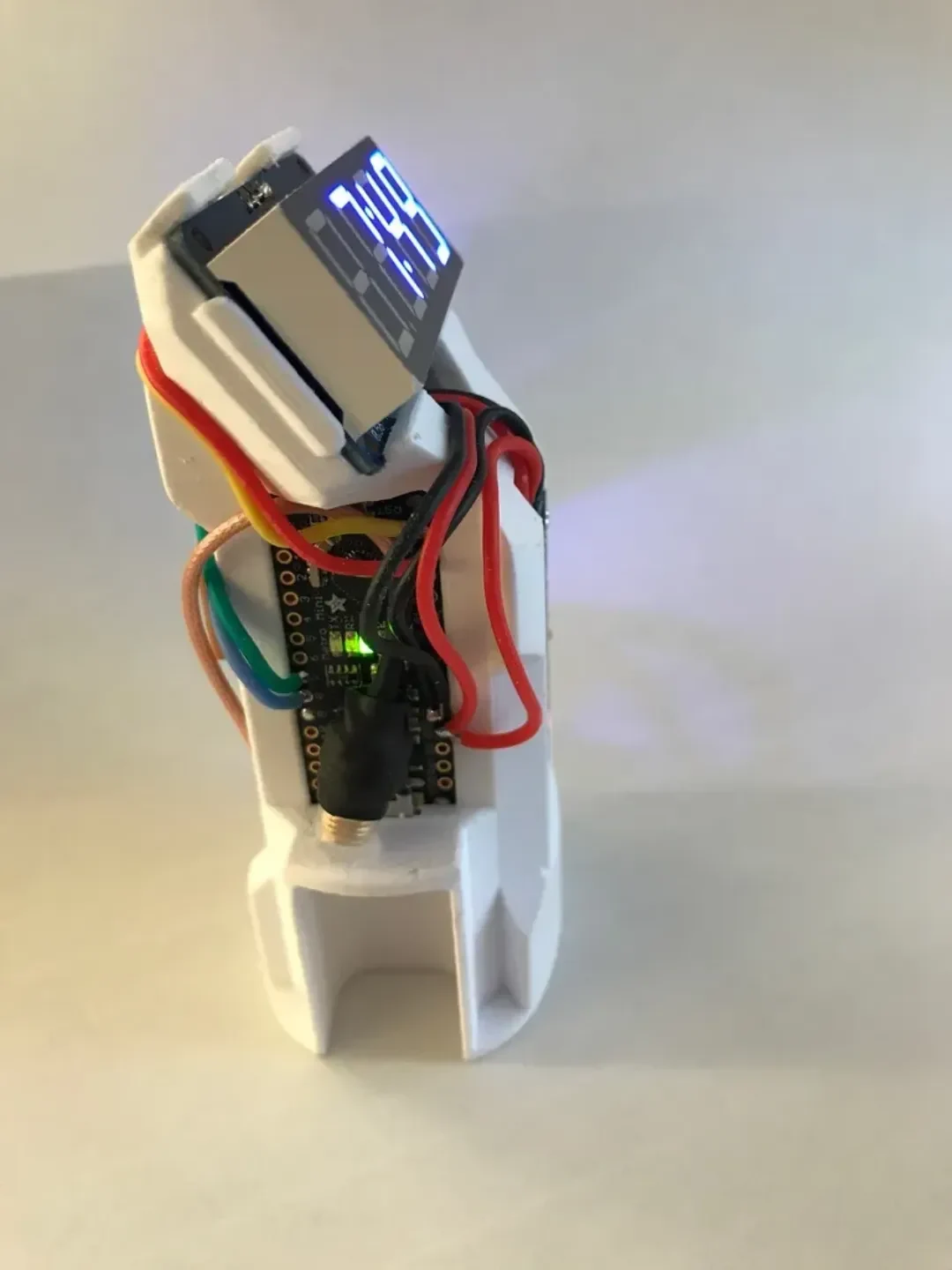

Адафрут Метро Мини 328
Adafruit Ultimate GPS-прорыв
Зарядное устройство PowerBoost 1000

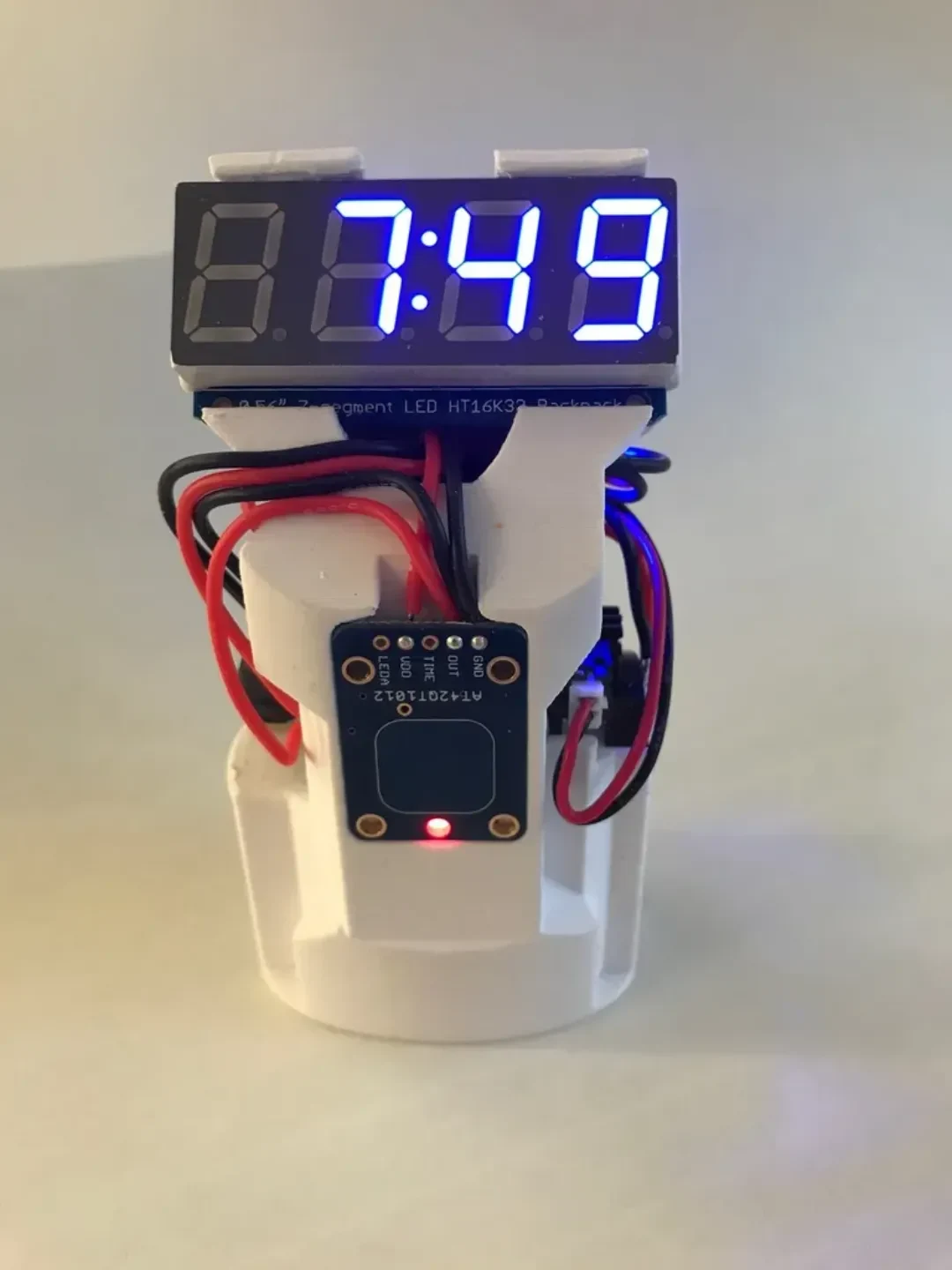

Автономный переключатель емк��стного датчика касания — AT42QT1012
Литий-ионная цилиндрическая батарея — 3,7 В, 2200 мАч
Миниатюрный кнопочный переключатель DPDT с защелкой, 5,85x8 мм — с плоской головкой

Эмпирикус@Дремомис

Настройки печати

Бренд принтера:

Ванхао

Принтер:

Дубликатор 6

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,150

Заполнение:

50

Примечания:

ПЕТГ, НОАК
