Колпачки-индикаторы размера для ручек Sakura pigma micro...

Почему эта штука делает жизнь лучше:

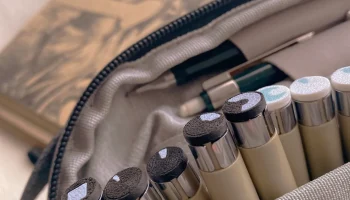

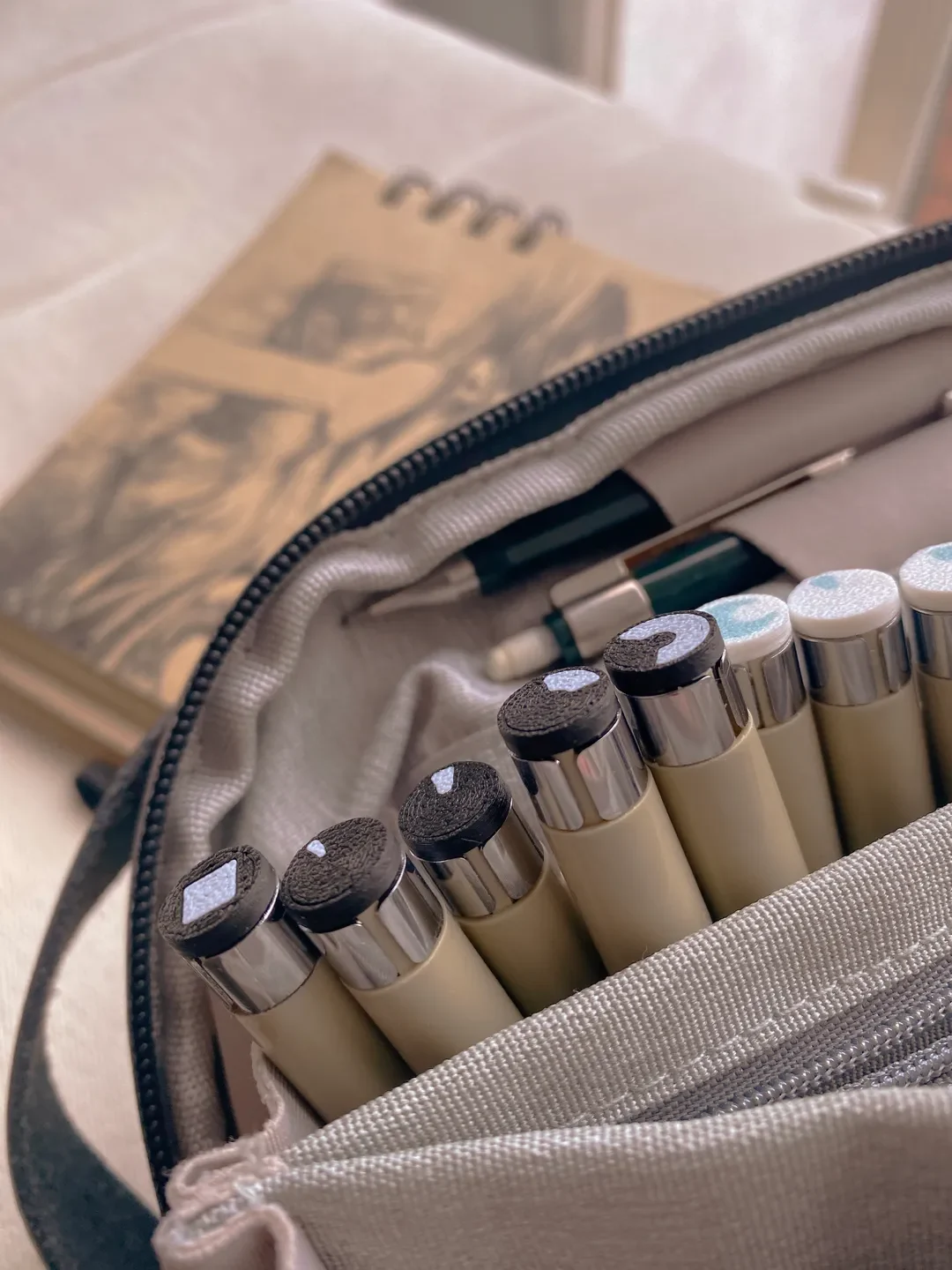

Указание размера на колпачках моих ручек-лайнеров «Сакура» исчезает прежде, чем я успеваю взглянуть на него, поэтому я разработал этот маленький индикатор, который крепится на колпачок ручки. Теперь я могу определить размер и цвет ручки, где бы она ни находилась!

Я понял, что микронные ручки имеют размер до 12, поэтому индикация типа часов имела для меня большой смысл.

Использование:

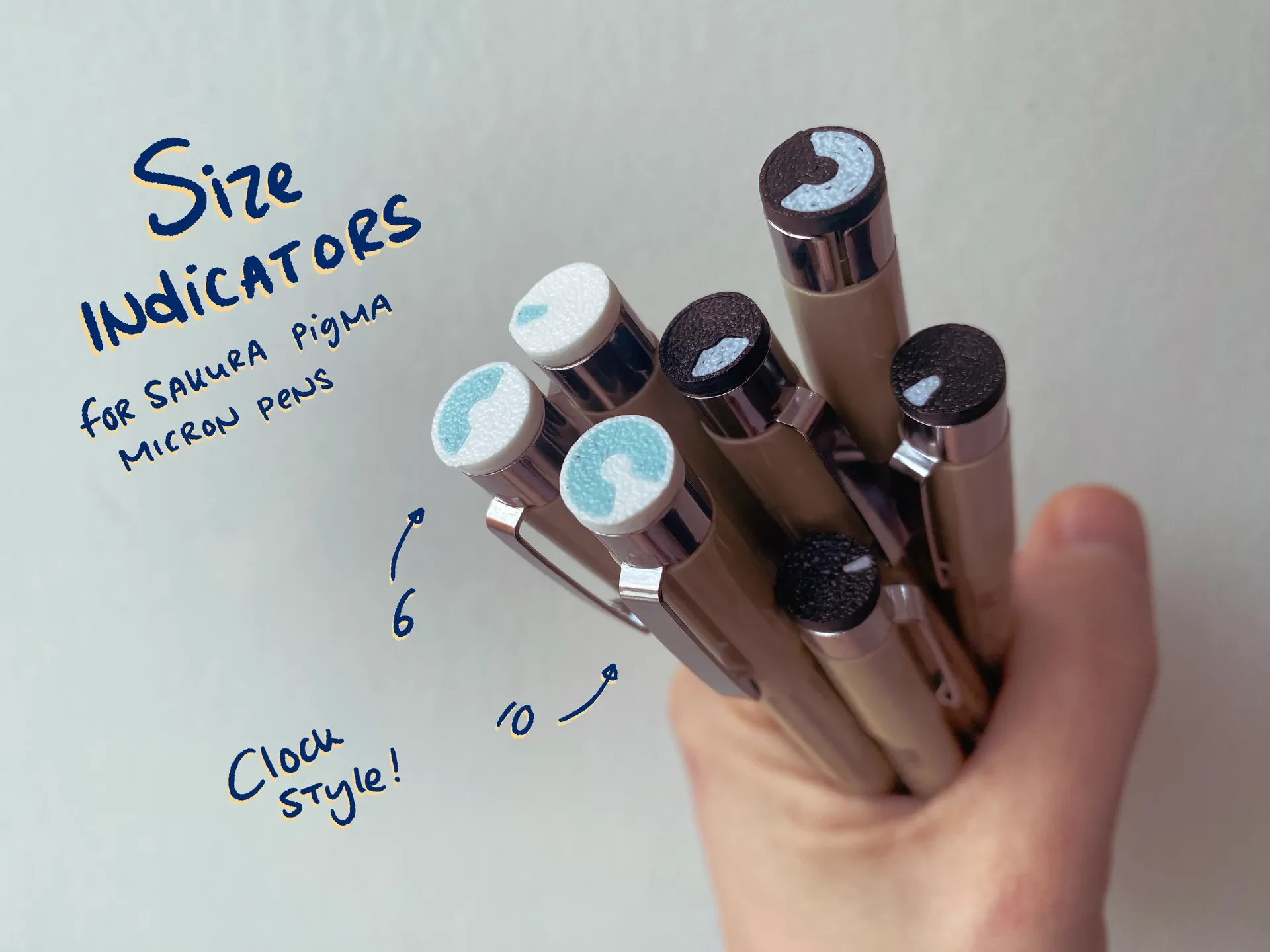

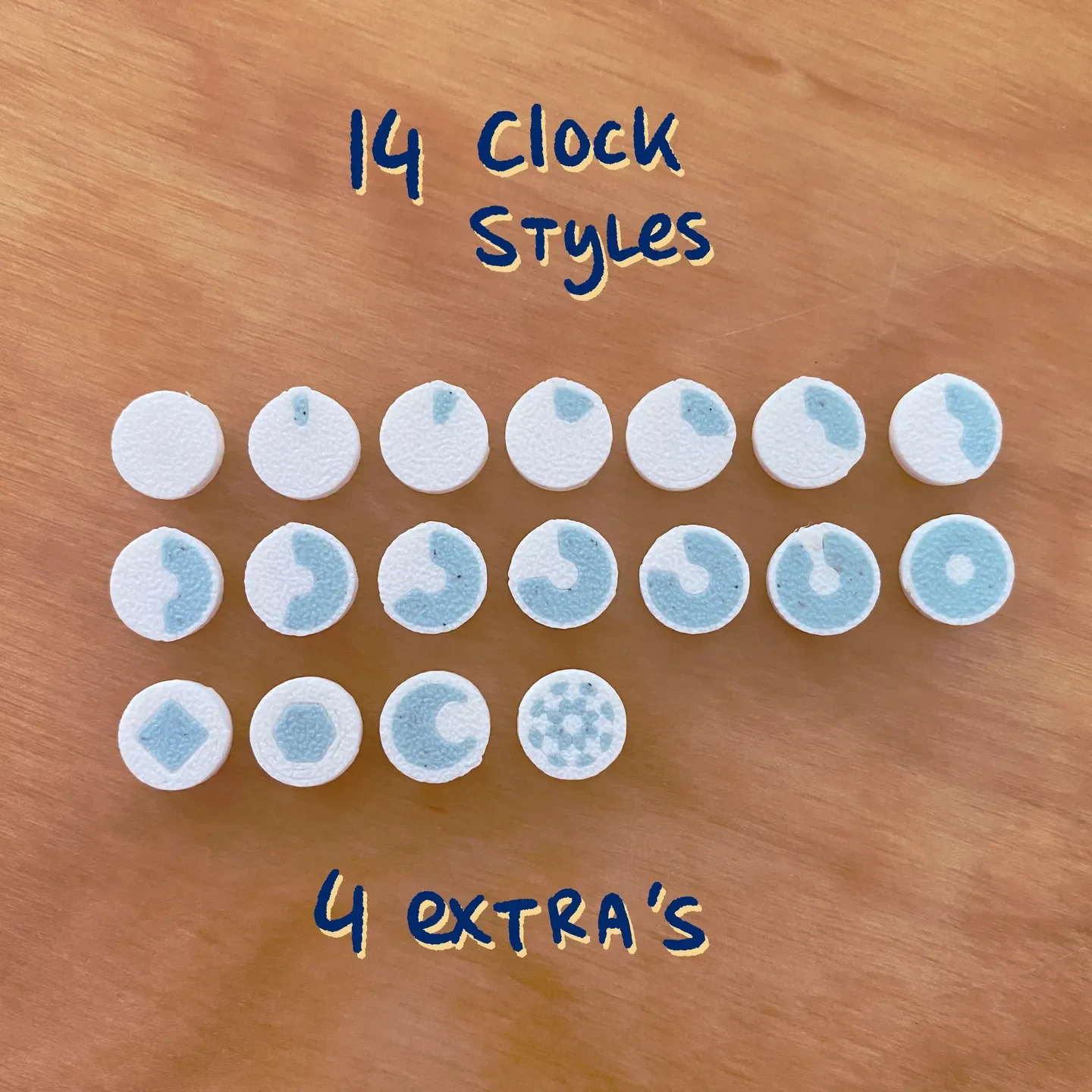

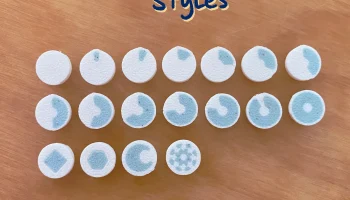

Индикаторы вставляются в шесть отверстий в верхней части колпачков. Размеры соответствуют времени часов, при этом размер 005 составляет 24-ю часть круга. а остальные имеют приращение 12 долей. для кисти я использую полумесяц, а для PN сейчас использую квадратный значок.

Я использую как черные, так и серые ручки, и для них у меня есть отдельные цветовые схемы.

Маленькие булавки довольно хрупкие, но их следует вставить в колпачок с некоторым усилием. Тогда они должны оставаться на месте только за счет трения.

Печать в две краски вручную:

В файлах содержатся две модели:
Значок индикатора (один слой толщиной 0,2 мм) и крышка.

Не разделяйте модели в слайсере!

Сделайте часть кепки непечатаемой для каждой кепки.
Проверьте настройки и нарежьте
Печатайте только значки индикаторов
Не трогайте печать. дайте им расслабиться на строительной плите.
Смените нить на контрастный цвет.
В слайсере установите для крышки возможность печати, а для значков — непечатаемые.
Распечатайте шапки поверх иконок.
Осторожно снимите отпечатки со сборочной пластины.

Если у вас есть что-то вроде системы мультиматериалов или принтера IDEX, подумайте лучше?

Вы также можете распечатать только верхнюю часть. значок будет немного вставлен и будет иметь некоторую перемычку. Его можно раскрасить, но выглядит довольно неряшливо. Я попробовал это как свою первую попытку, с разницей слоев 0,4 мм. немного разбавленного лака для ногтей и небольшая иголка также могут помочь.

Рекомендуемые настройки печати:
Материал PLA или аналогичный. Избегайте ломких (и/или влажных) нитей. ТПУ тоже может подойти, хотя это очень малая часть…
Сопло 0,4 мм или меньше в режиме Арахны.
Периметр 1
Сверху и снизу 7 (заполнение не имеет значения).
Высота слоя 0,2 мм должна подойти (я использовал 12 мм с первым слоем 2 мм).
Рисунок поверхности верхней части: Концентрический
Внизу: кривые Архимеда (если эти линии отображаются на рабочей пластине)

Используемый принтер: Bambulabs p1p с латунным соплом 0,4.
Использованная нить: Polymaker Polyterra белая и шиферно-серая (пятнистая синяя) и немного остатков черной нити.

Советы:
Используйте контрастные цвета (и значения: такие темные и светлые), которые непрозрачны! мой желтый был несколько прозрачным и имел тот же оттенок, поэтому был не очень разборчив даже на фоне голубого.
ХРУПКИЙ. БУДЬ ОСТОРОЖЕН. маленькие ножки могут легко оторваться, особенно при снятии отпечатков со сборочной пластины. осторожно используйте скребок.

Моддеры: нарисуйте сверху низ шапки. выдавите 0,2 мм и сделайте новый корпус. затем используйте функцию объединения, чтобы вырезать форму из кепки. сохраняйте инструменты. экспорт в .3mf.

Заключительные мысли:

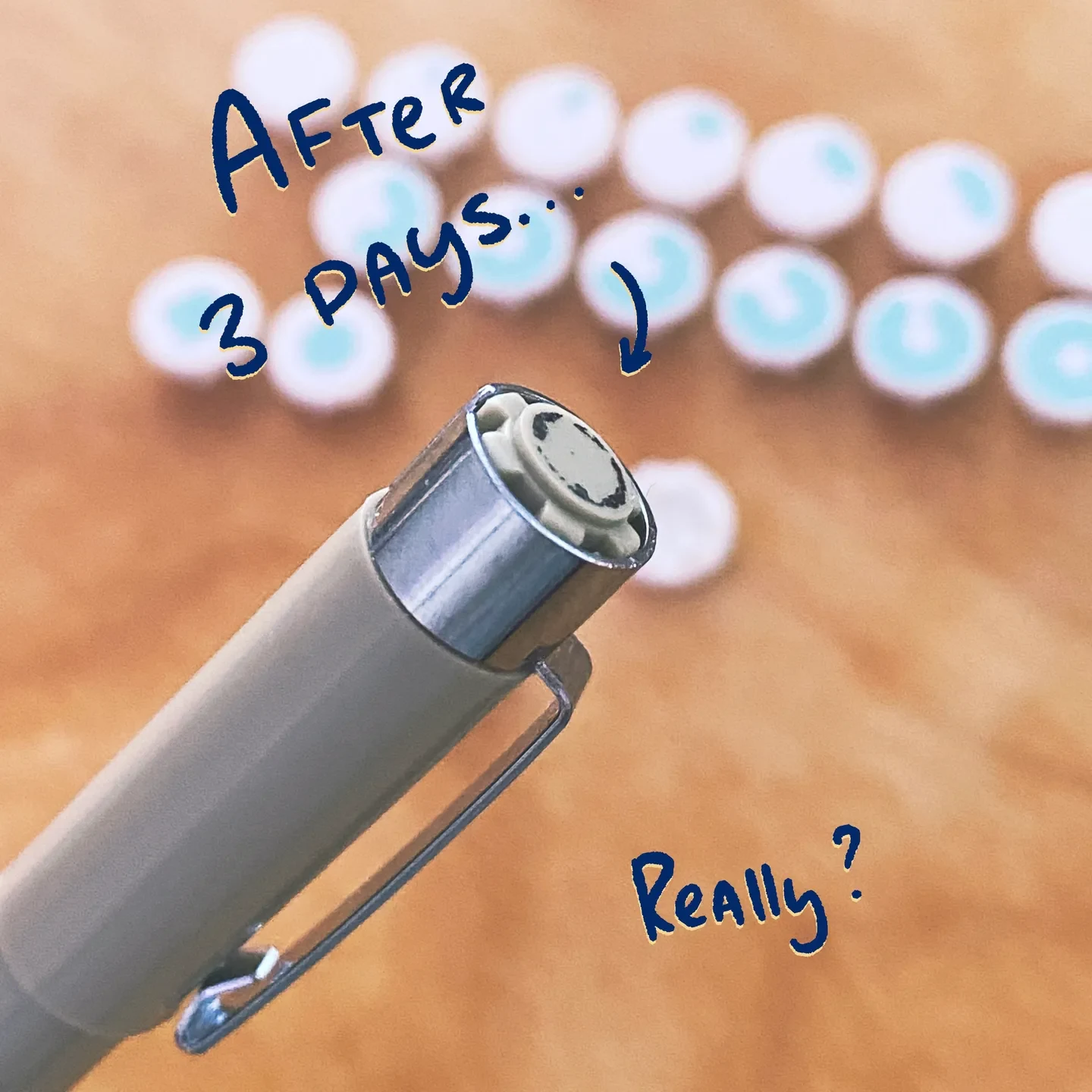

Долговечность еще предстоит выяснить, но, вероятно, ее можно решить, если она выйдет из строя.
При необходимости я могу попробовать распечатать на ТПУ или ПК.
Если у кого-то есть сопло меньше 0,4, мне бы хотелось посмотреть, насколько детализированным оно может быть и повлияет ли оно на прочность детали.
Различные цветовые схемы также делают его хорошим цветовым индикатором (у серых ручек для текста индикатора используются серебристые чернила, которые во многих ситуациях могут выглядеть идентично черным)
Я считаю, что ст��ль часов очень понятен, но ваш опыт может отличаться. Дайте мне знать, если вы знаете хороший шрифт для печати таких маленьких чисел.
Файл Fusion360 включен для моддинга. Хотя там может быть грязно.
Более длинные ноги (на этот раз!) не являются предпочтительными. Легкий ветерок мог сбить их с шапки.
Нет причин ограничивать себя двумя цветами! Отпусти и живи! Создавать! Будь тр
