Маленькие кубические часы

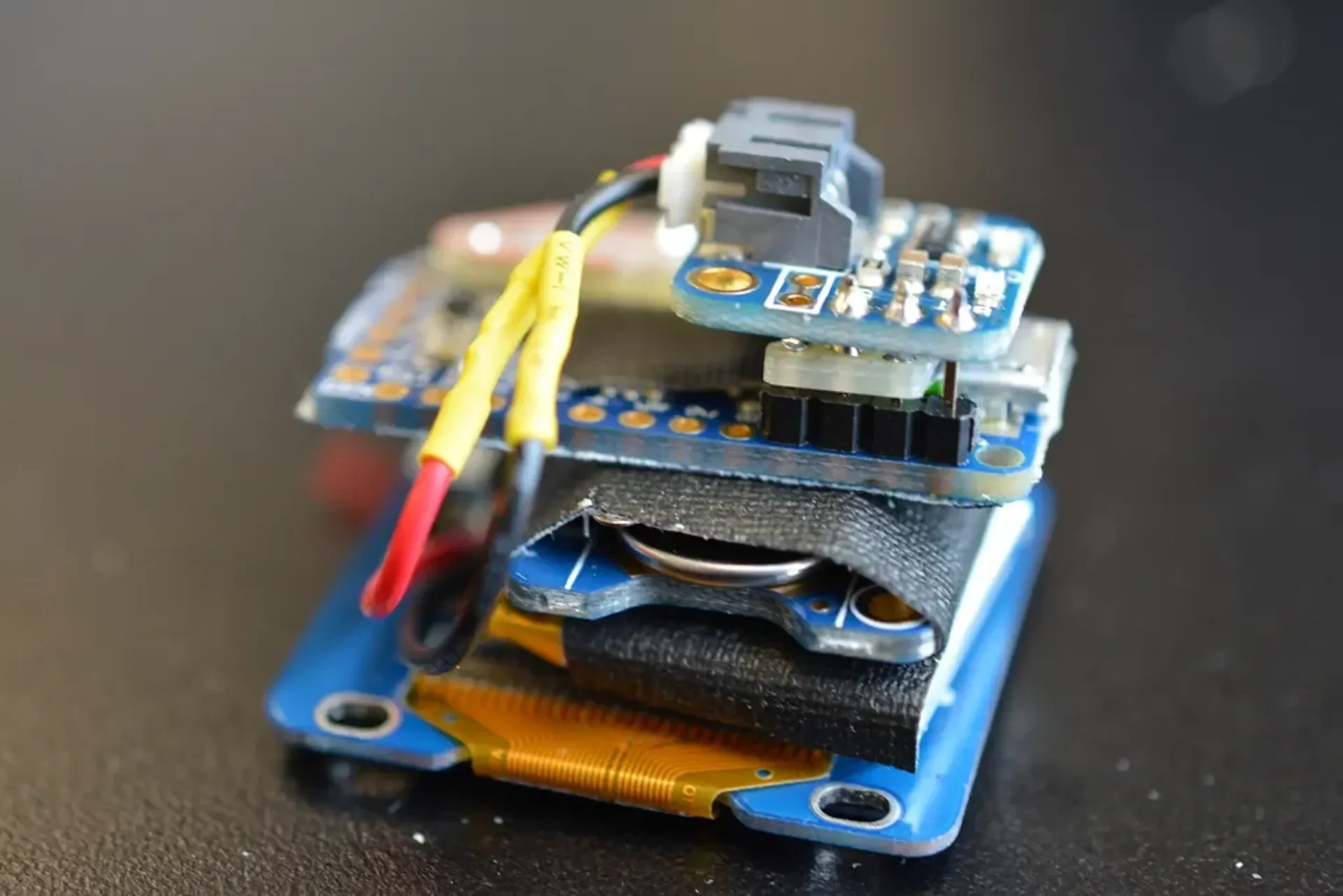

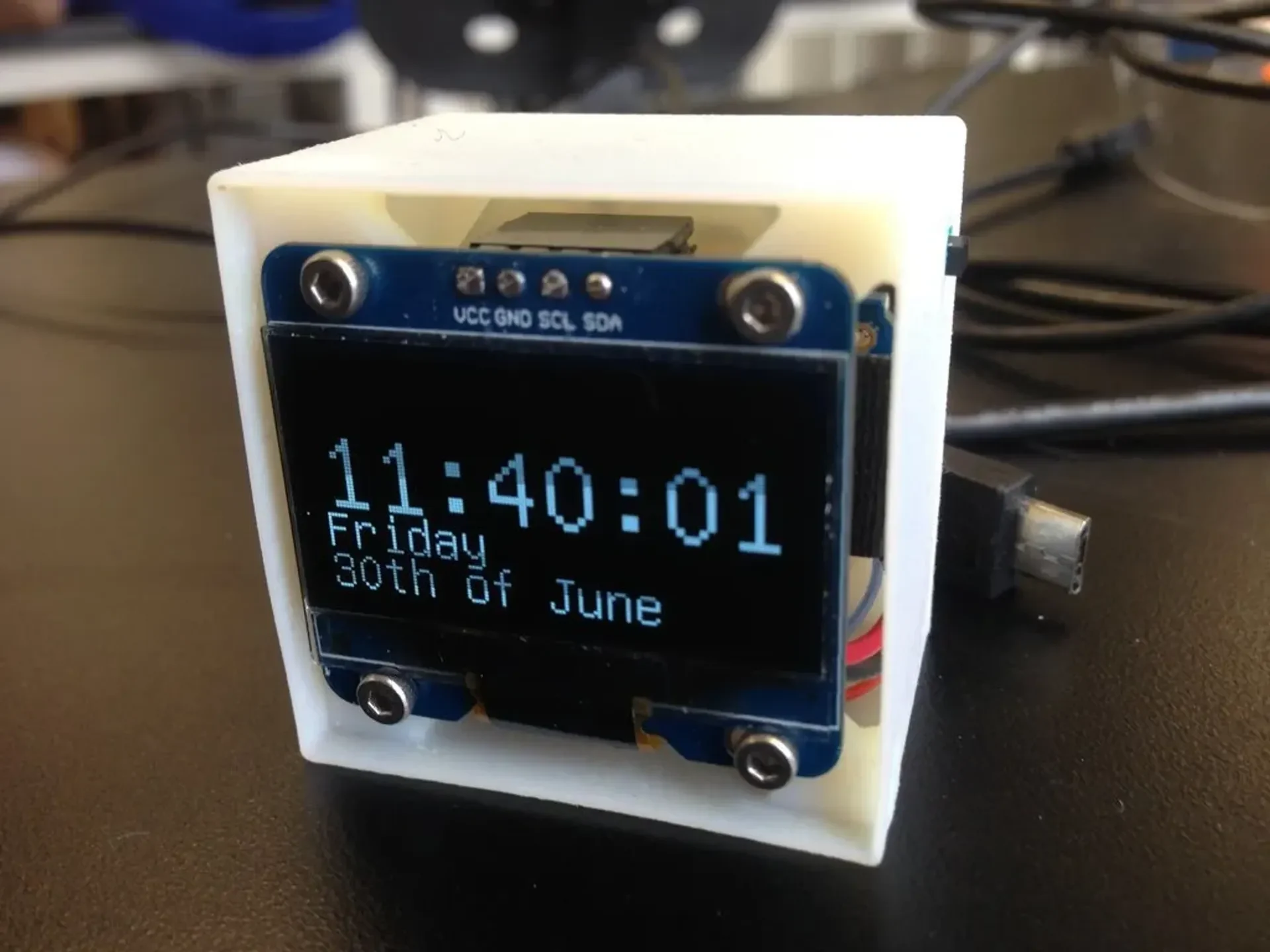

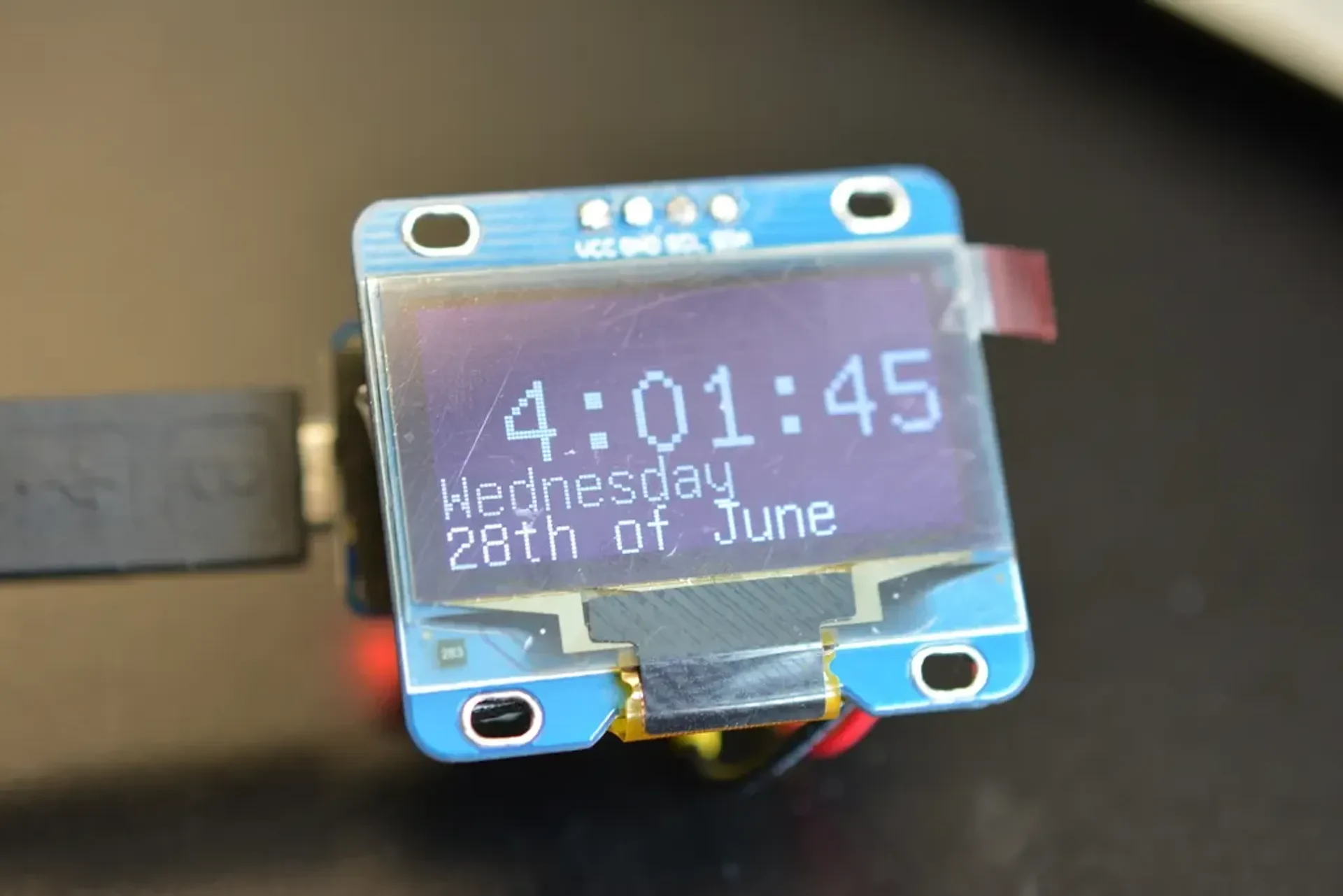

Это крошечные часы, построенные на небольшом OLED-дисплее.

Простая сборка всего за час!

Вещи, которые вам нужно купить:

0,96-дюймовый Oled-ЖК-дисплей I2c IIC с последовательным интерфейсом 128x64: http://a.co/1urMxg3

Вещи от Adafruit:

Ползунковый переключатель SPDT для макетной платы — 805

Дополнение к рюкзаку Adafruit Pro Trinket LiIon/LiPoly — 2124

Брелок Adafruit Pro — 3 В, 12 МГц — 2010 г.

CR1220 Диаметр 12 мм — литиевая батарейка типа «таблетка», 3 В — 380

Коммутационная плата Adafruit PCF8523 с часами реального времени — 3295

Литий-ионный полимерный аккумулятор — 3,7 В, 150 мАч — 1317

Общая стоимость около 50 долларов США.

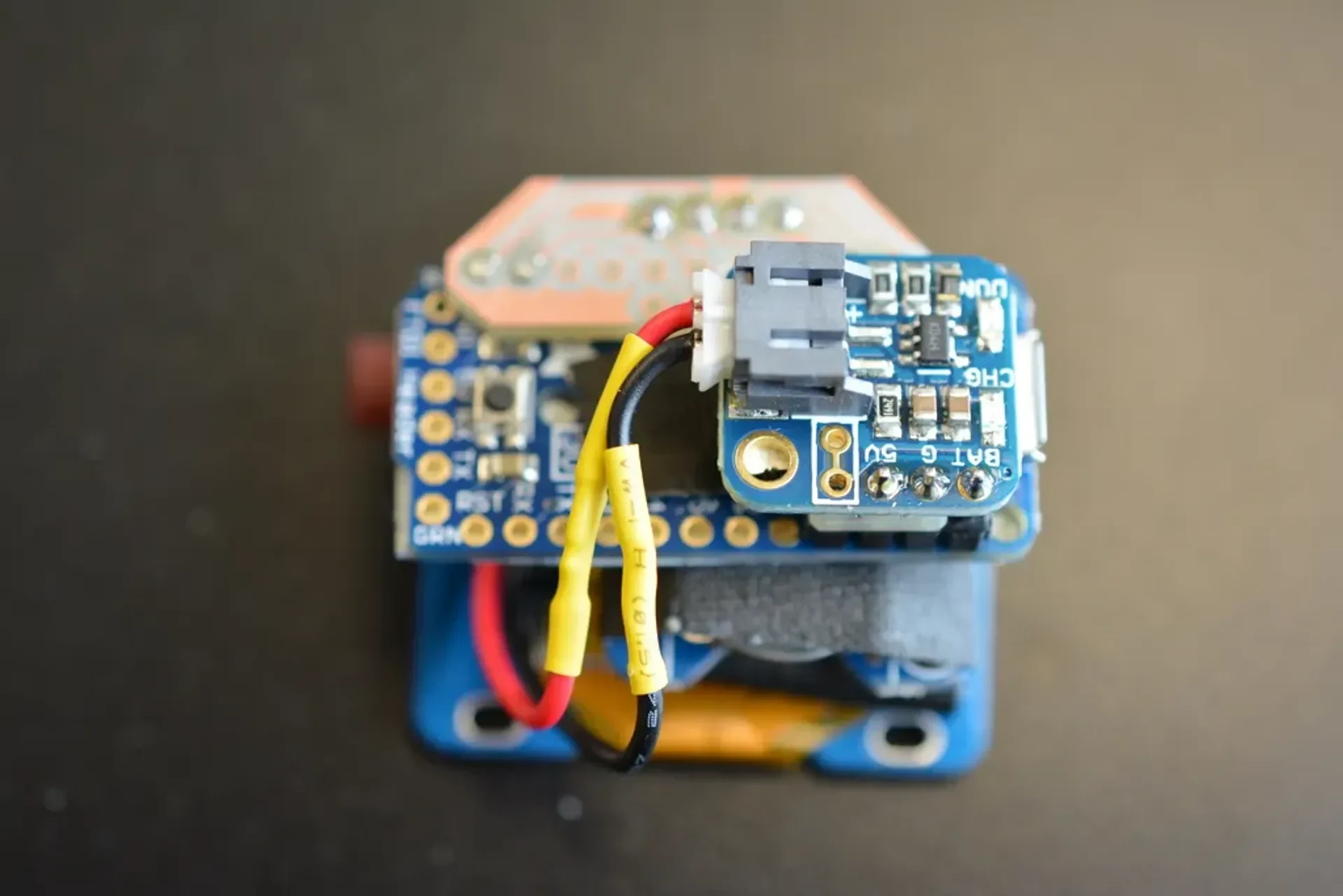

Вам нужно будет фрезеровать небольшую печатную плату, но провода тоже подойдут. Это довольно минимально.

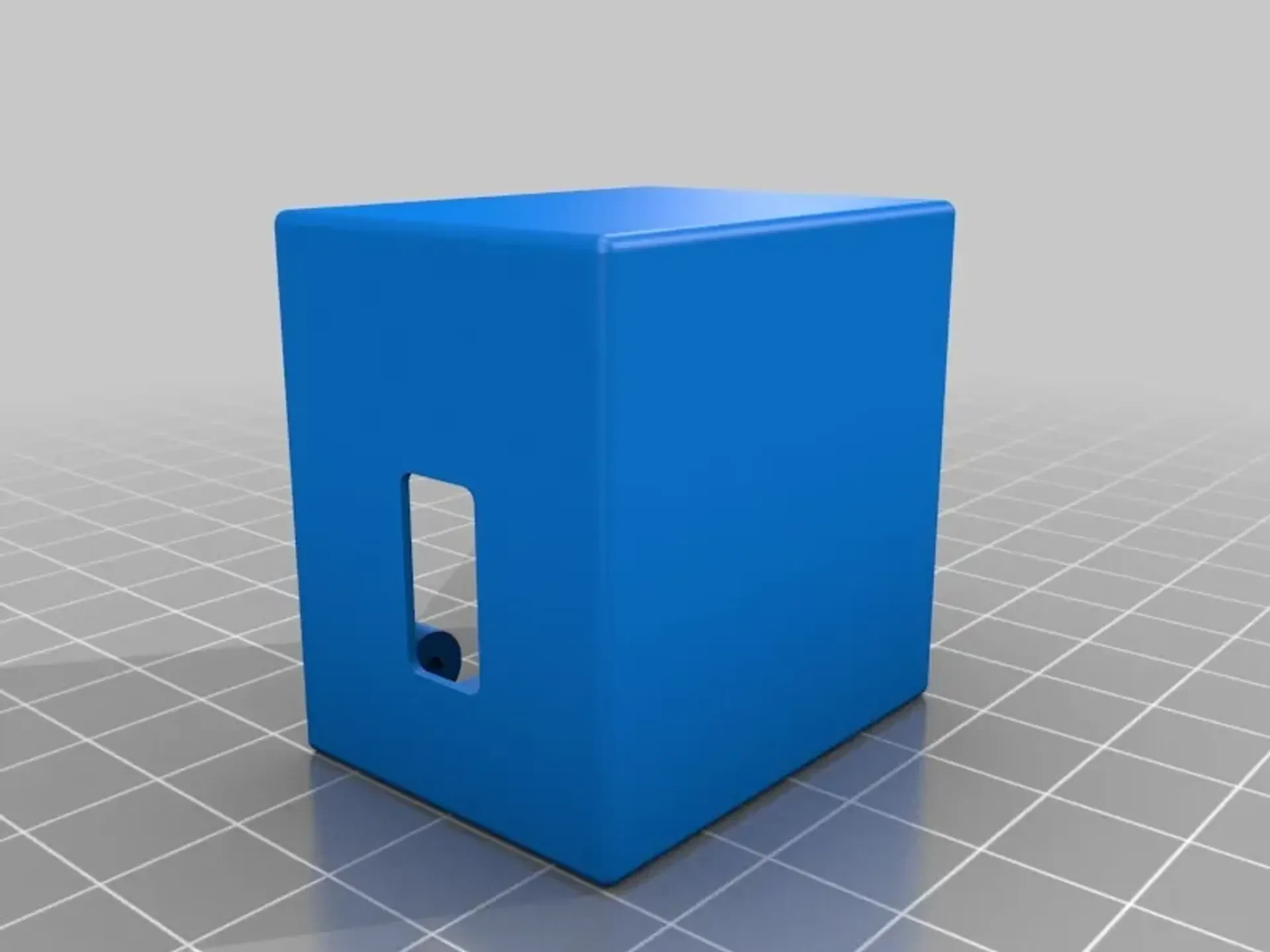

Если хотите, вам также нужно будет распечатать приложение. Я решил не делать лицевую панель, но с ней она может выглядеть хорошо, зависит от того, что вам нравится.

Я бы купил Adafruit OLED, но в то время их не было в продаже, поэтому я выбрал Amazon. Насколько я знаю, Adafruit не будет совместим с этим, но я не проверял.

Код довольно простой.

Батарея работает более 7 часов, и, вероятно, ее можно значительно увеличить с помощью некоторых хитростей для экономии энергии.
