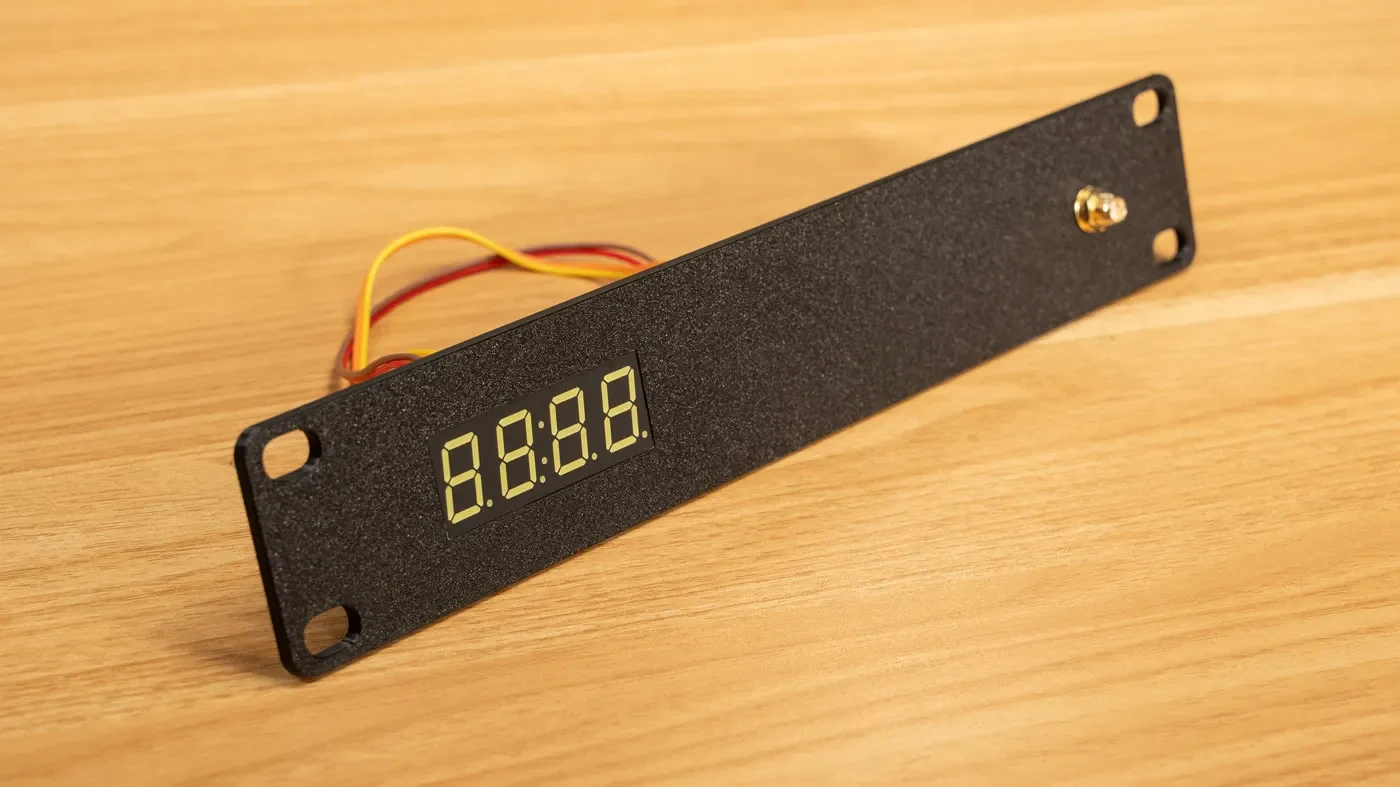

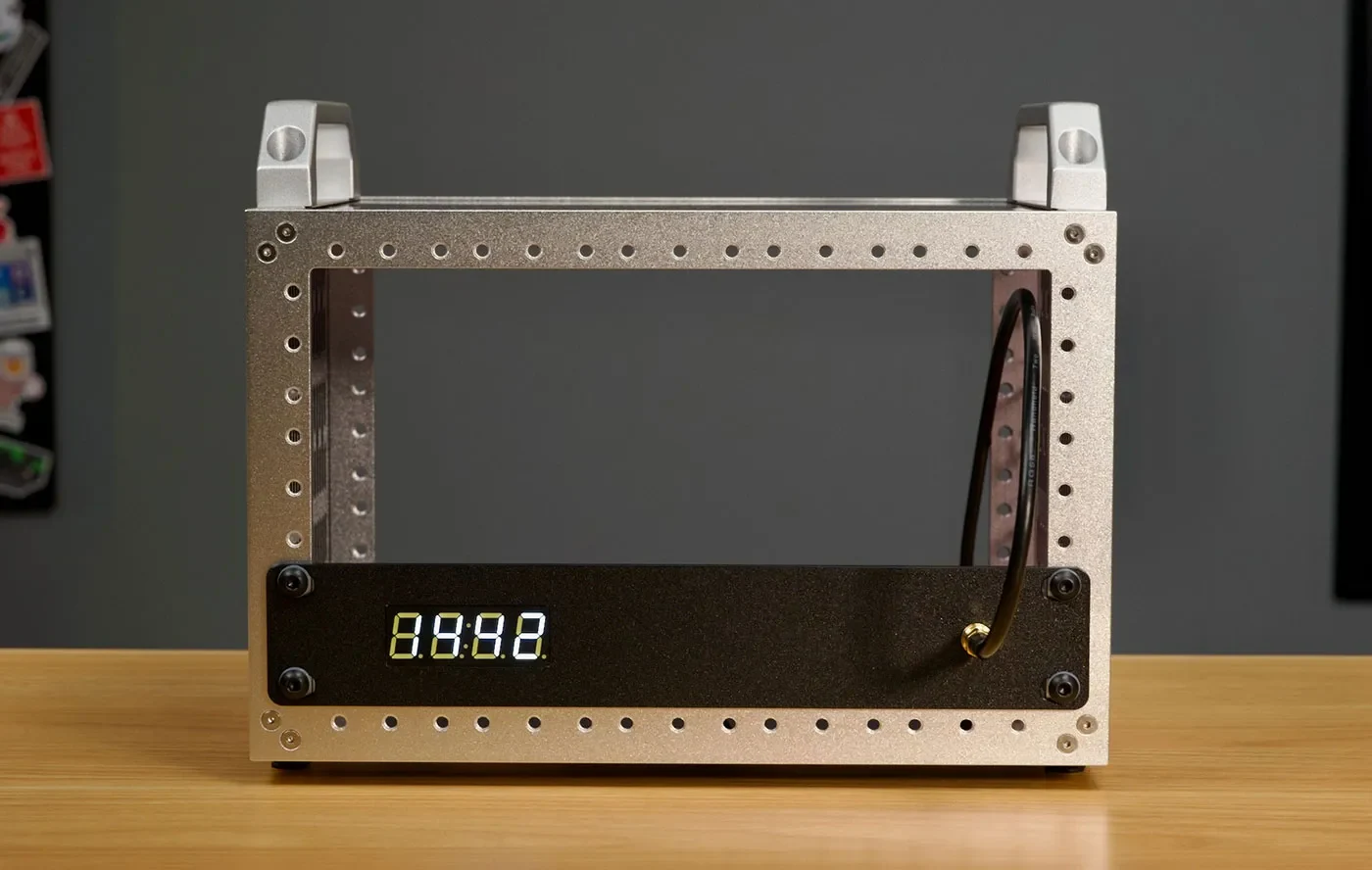

Часы Pico GPS - лицевая панель Mini Rack высотой 1U

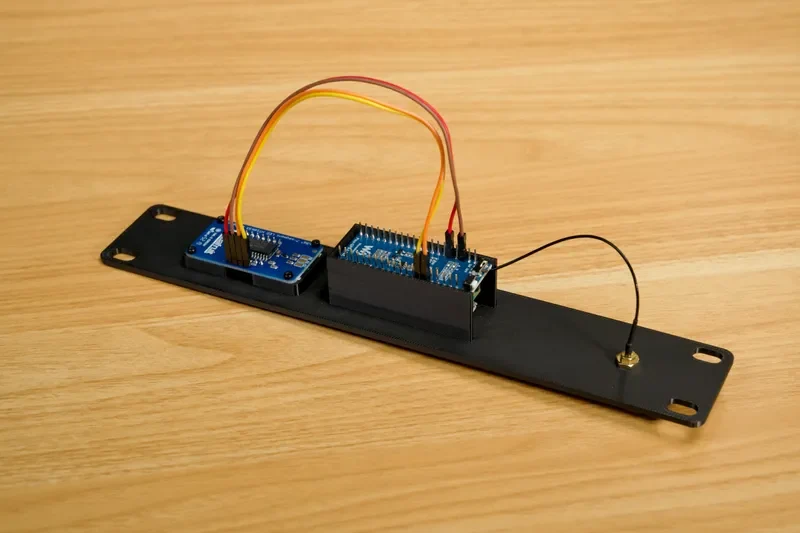

На этой лицевой панели размещены все детали высокоточных часов на базе GPS, работающих на Raspberry Pi Pico, Pico 2 или Pico W/2W.
Полное руководство по сборке находится в моем репозитории time-pi: GPS-часы Pico 1U для Mini Rack.
Печатайте, положив переднюю лицевую панель на станину, опоры не требуются. Допуски на самих часах довольно жесткие, поэтому вам не нужно использовать крепежные винты, но убедитесь, что ваш принтер точен, иначе вам, возможно, придется отшлифовать внутренние поверхности, чтобы подогнать 7-сегментный циферблат!
Включены три файла STL:
Pico GPS Clock 1U Faceplate.stl: Стандартная лицевая панель, вы можете либо оставить циферблат открытым, либо добавить собственную ленту/фильтр на переднюю часть для лучшей читаемости.
Лицевая панель Pico GPS Clock 1U — встроенный фильтр 0,12 мм. В зависимости от используемой вами нити один слой толщиной 0,12 мм должен быть достаточно прозрачным, чтобы циферблат часов просвечивал, создавая впечатление, будто часы «встроены» в отпечаток.
Лицевая панель Pico GPS Clock 1U — Dual SMA.stl: добавляет второе отверстие SMA для выхода PPS. Чтобы использовать PPS, вам понадобится прямоугольный адаптер Micro USB и переходник с гнездом SMA на пигтейл с припаянным контактом GPIO 16. Более подробную информацию см. в документации по выходу PPS.
