Часы с звездочкой для звездочки для гонок на время 5x130 мм

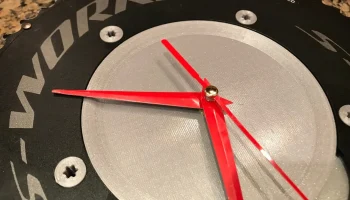

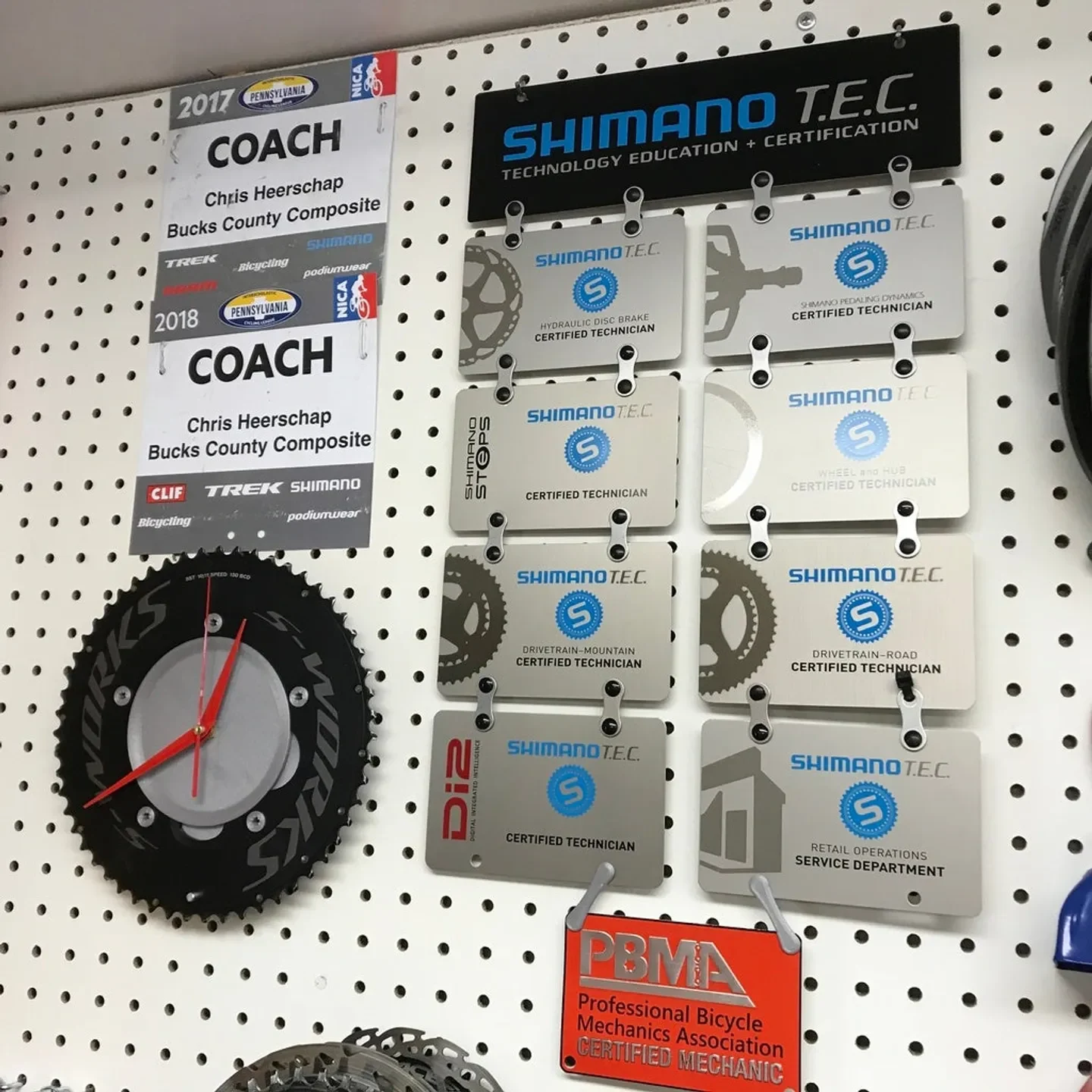

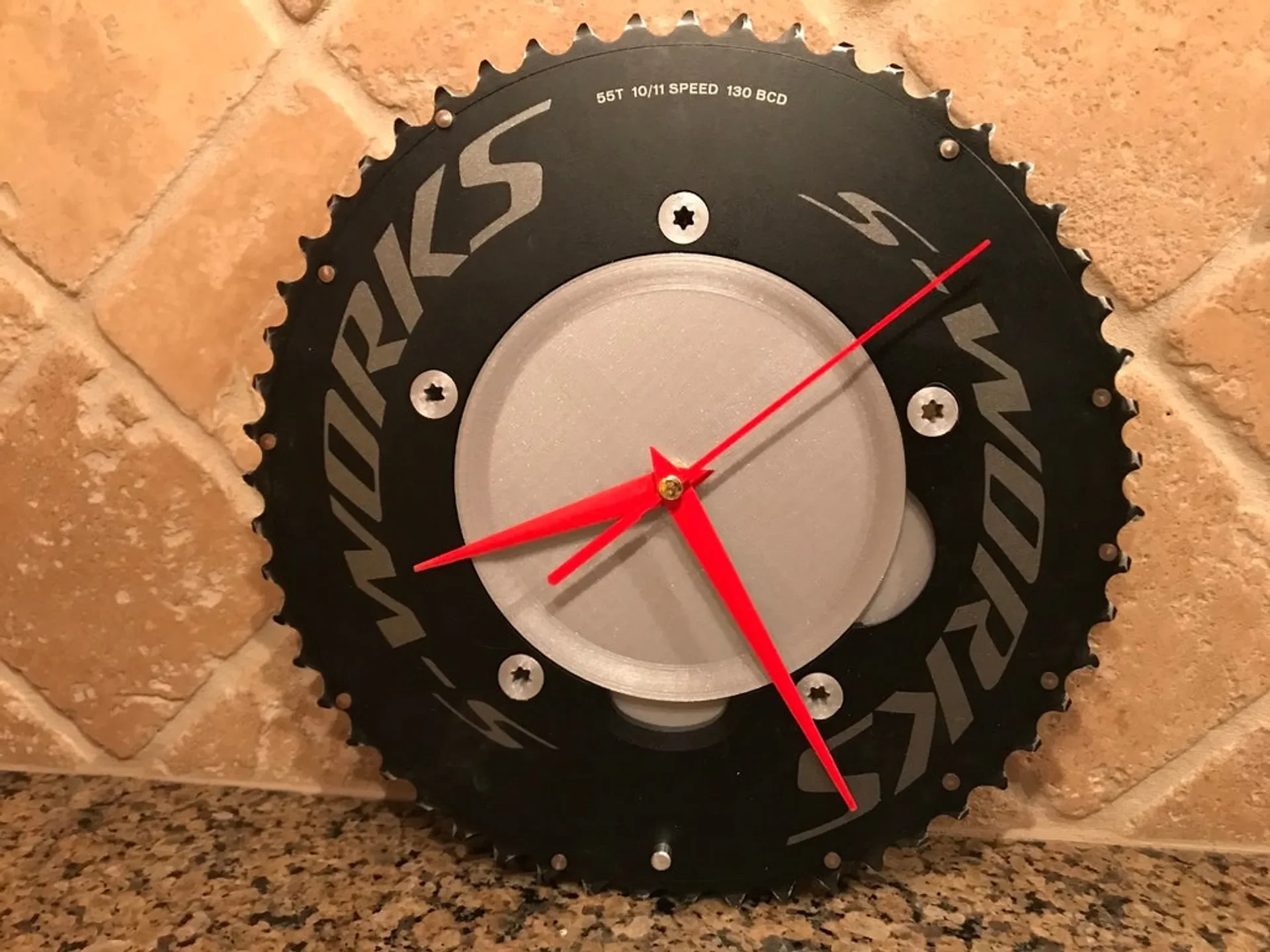

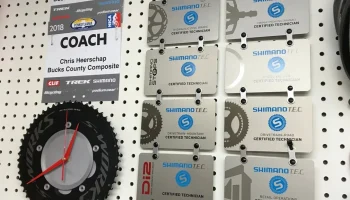

Я работаю в магазине велосипедов, и они агрессивно убирали зону обслуживания, в результате чего куча вещей была выброшена, включая этот потрясающий 55t Specialized Звездочка S-Works для гонок на время для аэродинамических испытаний. Это выглядело так чертовски круто, что я не мог позволить его выбросить, но мне оно не пригодилось. Это заставило меня задуматься о некоторых часах с цепочкой, которые я видел здесь (см. ниже), но большинство из них предназначены для использования с более традиционной (неавиационной) звездочкой, поэтому я запустил Fusion 360 и разработал свою собственную.

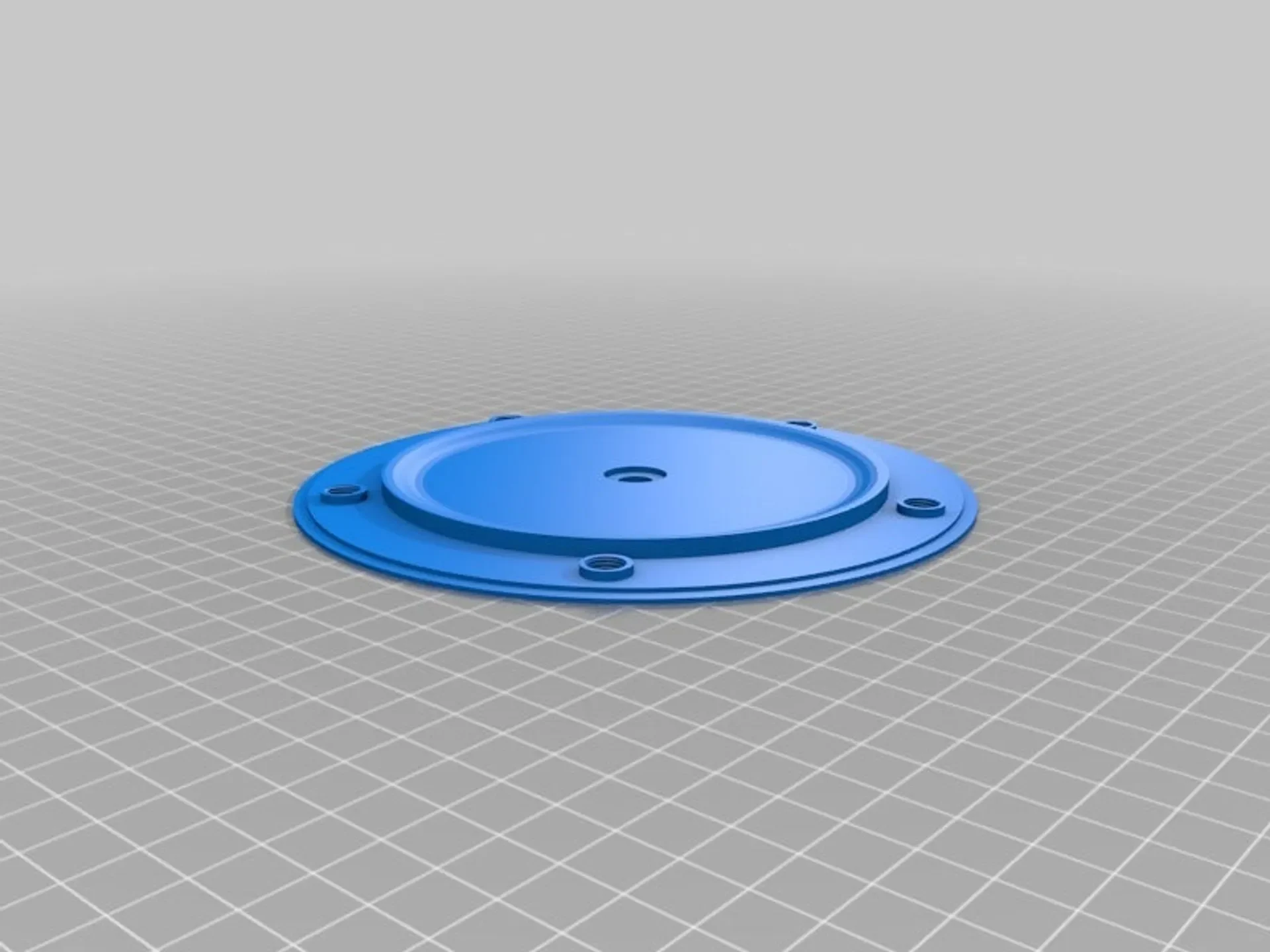

У меня есть три варианта подставки для часов:
Простая версия без часовых меток, гладкий циферблат.
Версия с 12-часовыми метками одинакового размера.
Версия с 12 часовыми метками, 12/3/6/9 часов крупнее.

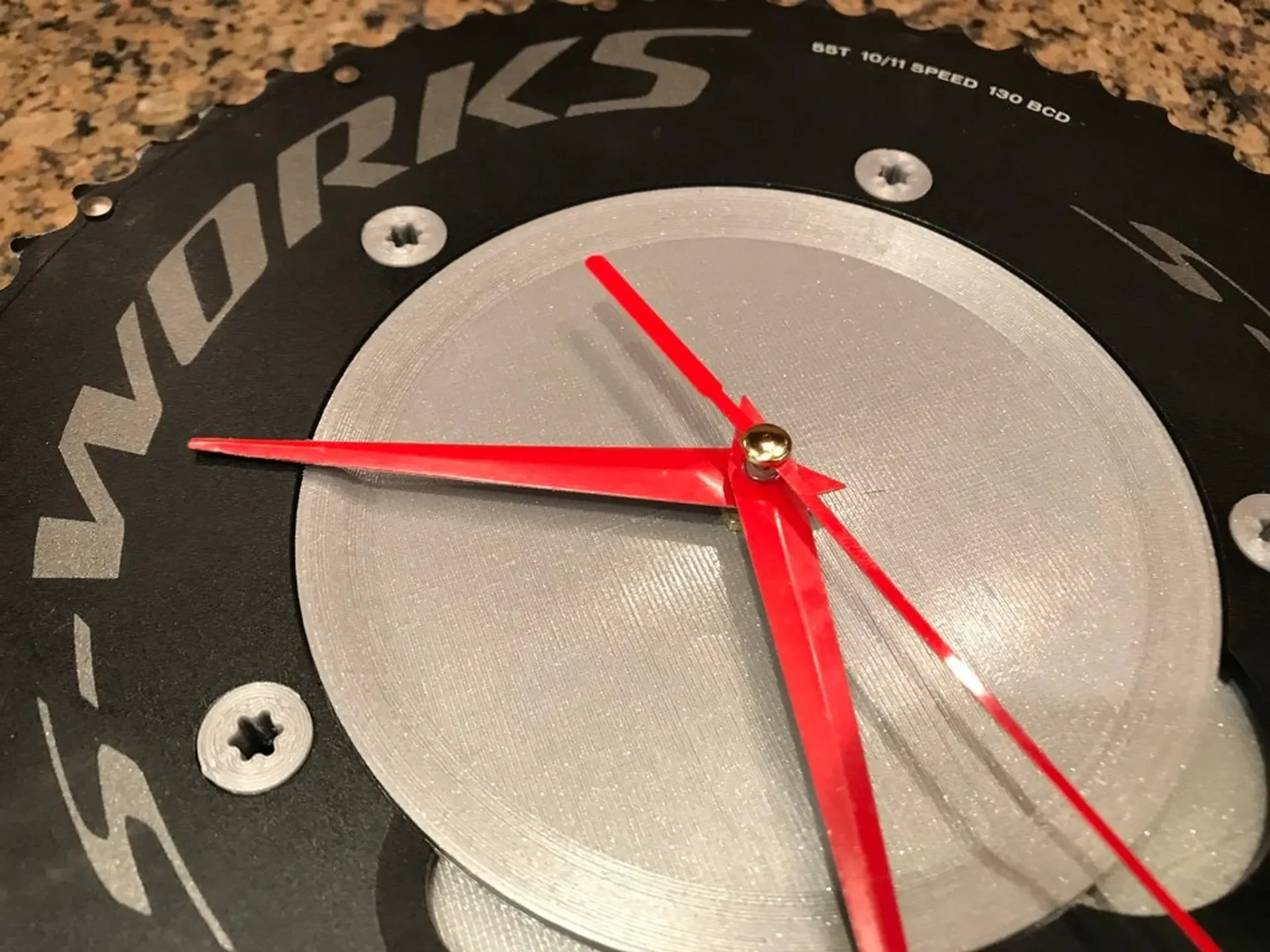

На держателе звездочки напечатана резьба для стандартного болта звездочки M8x0,8 мм, поэтому вы можете использовать стандартные болты звездочки или тот, который я приложил для печати. Как и алюминиевые болты передней звезды FSA, болт передней звезды для печати имеет интерфейс Torx T30, который отлично работает.
Для механизма я купил www.amazon.com/gp/product/B014IRHBPW/ (Часы со стрелками Mudder, максимальная толщина циферблата 3/25 дюйма, общая длина вала 1/2 дюйма (красный)), которые идеально подходят — не слишком длинные, ставят стрелки в нужное место, а минутная стрелка освобождает штифт уловителя цепи менее чем на 1/8". Очевидно, вам могут понадобиться другие передние звезды, чтобы снять уловитель цепи. штифт.
Я включил файлы Fusion 360, если кто-то захочет сделать ремикс для своих цепоч��к. Если да, пожалуйста, опубликуйте свой ремикс!
Другие часы с цепочкой на Thingiverse
Fahrrad Kettenblatt Wanduhr / Часы с велосипедной цепочкой от CBiker
у этого даже есть стрелки часов!
Корпус часов, 4 звезды, 130 мм, LukasQ
Часы с цепочкой при поддержке ccarrasco
Распечатать инструкции
Категория: Спорт и активный отдых Краткое описание
Я работаю в магазине велосипедов, и они агрессивно убирали зону обслуживания, в результате чего было выброшено множество вещей, в том числе эта потрясающая 55-тонная звездочка Specialized S-Works для гонок на время для аэродинамических испытаний. Это выглядело так чертовски круто, что я не мог позволить его выбросить, но мне оно не пригодилось. Это заставило меня з��думаться о некоторых часах с цепочкой, которые я видел здесь (см. ниже), но большинство из них предназначены для использования с более традиционной (неавиационной) звездочкой, поэтому я запустил Fusion 360 и разработал свою собственную.
У меня есть три варианта подставки для часов:
Простая версия без часовых меток, гладкий циферблат.
Версия с 12-часовыми метками одинакового размера.
Версия с 12 часовыми метками, 12/3/6/9 часов крупнее.
На держателе звездочки напечатана резьба для стандартного болта звездочки M8x0,8 мм, поэтому вы можете использовать стандартные болты звездочки или тот, который я приложил для печати. Как и алюминиевые болты передней звезды FSA, болт передней звезды для печати имеет интерфейс Torx T30, который отлично работает.
Для механизма я купил www.amazon.com/gp/product/B014IRHBPW/ (Часовой механизм Mudder Hands, максимальная толщина циферблата 3/25 дюйма, общая длина вала 1/2 дюйма (красный)), который идеально подходит — не слишком длинный, ставит стрелки в нужное место, а минутная стрелка освобождает штифт уловителя цепи менее чем на 1/8 дюйма. Очевидно, что для других звезд вам может понадобиться снять штифт уловителя цепи.
Я включил файлы Fusion 360, если кто-то захочет сделать ремикс для своих цепочек. Если да, пожалуйста, опубликуйте свой ремикс!
Другие часы с цепочкой на Thingiverse
Fahrrad Kettenblatt Wanduhr / Часы с велосипедной цепочкой от CBiker
у этого даже есть стрелки часов!
Корпус часов, 4 звезды, 130 мм, LukasQ
Часы с цепочкой при поддержке ccarrasco
Настройки печати
Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,15 мм
Заполнение: 20%
Нить: Prusa PLA Silver.
Примечания:
Напечатал держатель часов и болты цепочки толщиной 0,15 мм, чтобы резьба цепочки подошла.
