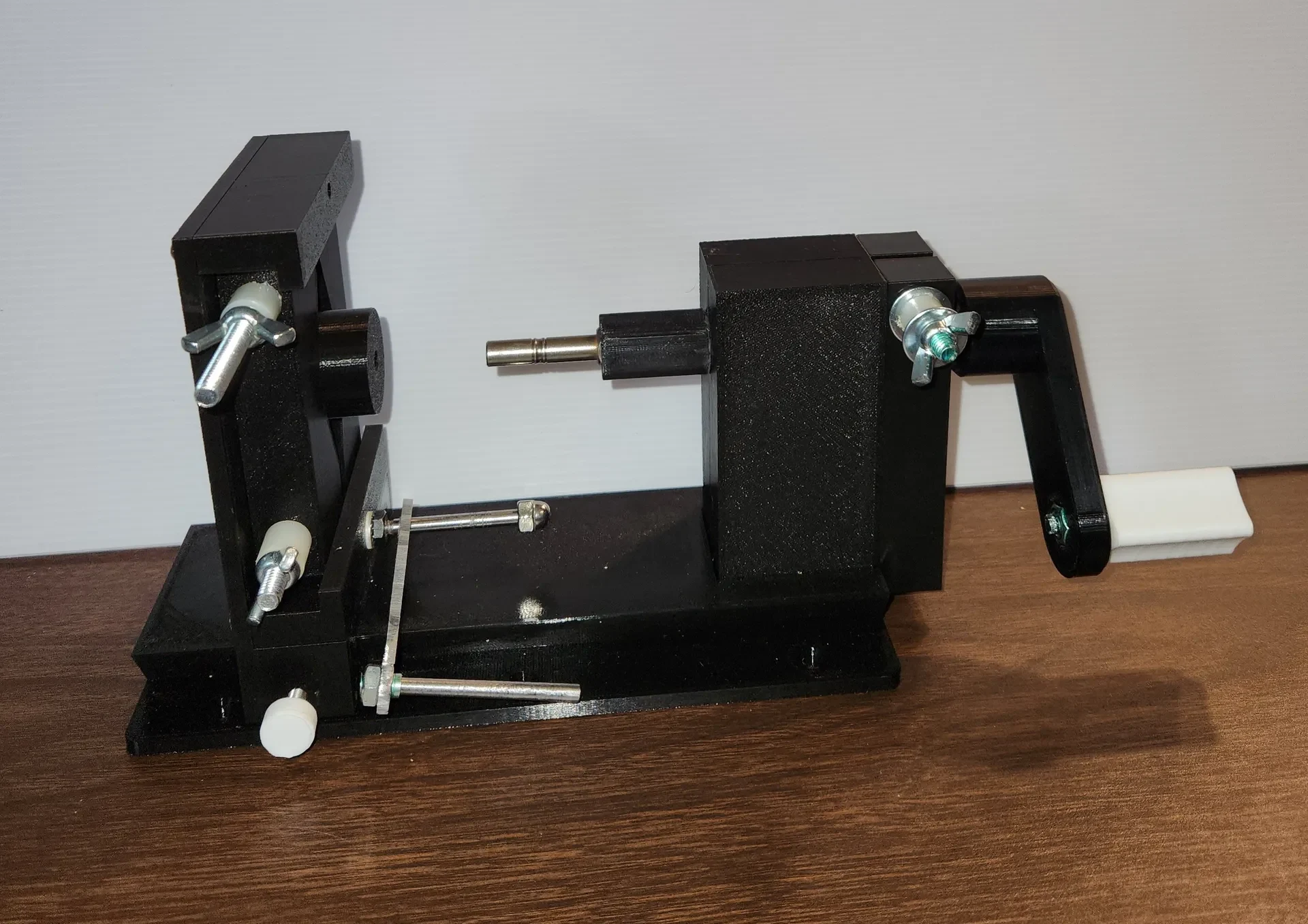

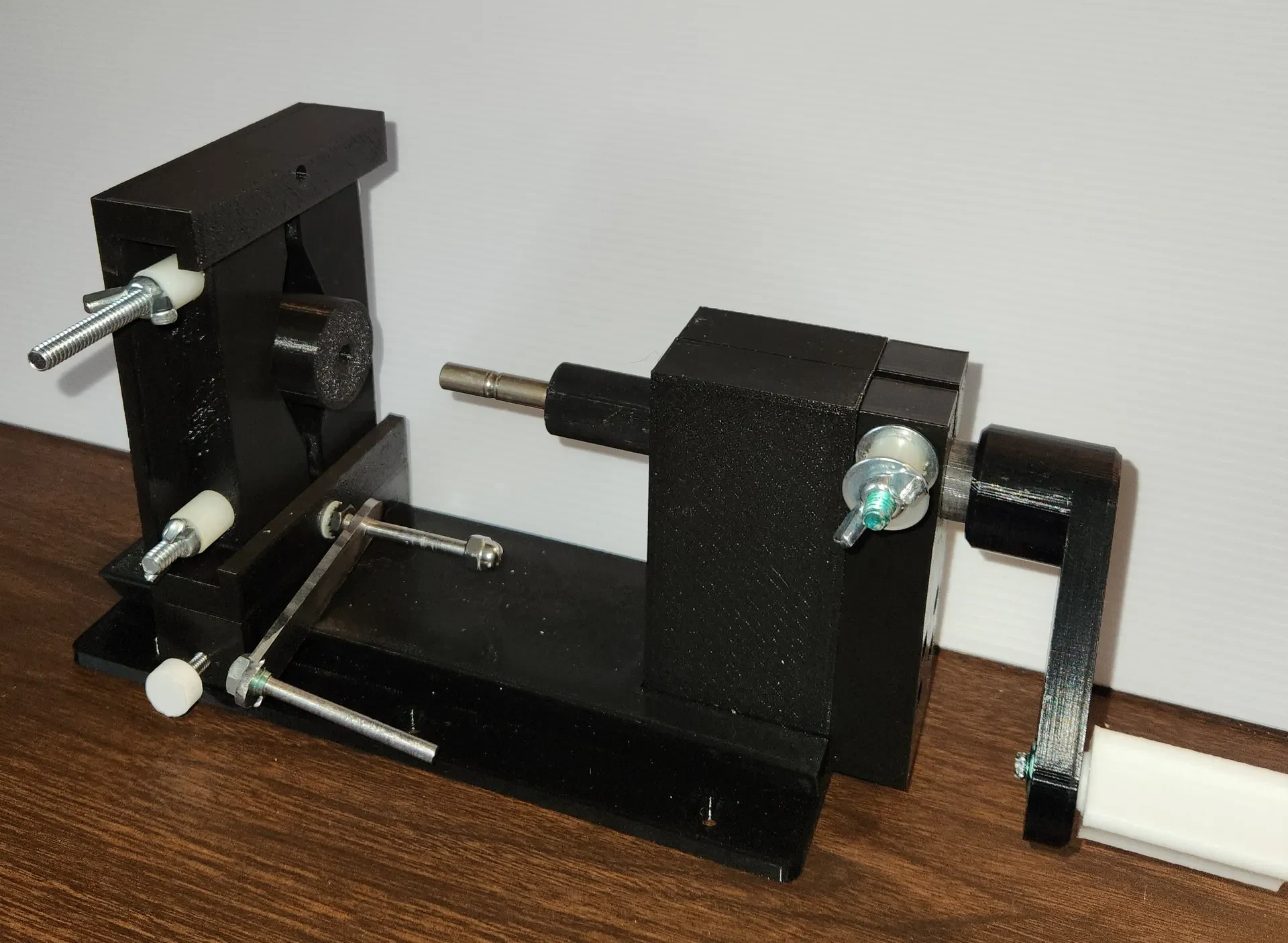

Устройство для намотки ходовой пружины часов

Мне нужно было устройство для намотки ходовой пружины, которое можно было бы использовать как с ходовыми пружинами с петлевым концом, так и с отверстием. Этот дизайн представляет собой сочетание элементов дизайна Олли Бейкера и намотчиков Джо Коллинза. Намоточное устройство в основном напечатано на 3D-принтере с дополнительным метрическим оборудованием и оборудованием SAE. Модель требует использования ключей, которые можно приобрести в магазине запчастей для часов. Если вы распечатываете и используете эту модель, вы действуете на свой страх и риск. Я не несу никакой ответственности за пригодность к использованию, повреждения или травмы.

Распечатать информацию:

PLA Мета нить

Слой 0,2 мм высотой.

4 стены с гироидным заполнением 15-20%

Большинство деталей напечатаны без подставок.

Дополнительное оборудование и детали:

6x30 мм винты M4 с головкой под торцевой ключ, 8x25 мм винты M4, 8 x 20 мм винты M3, 1x 25 мм винт M5 и гайка, 2x ¼"-20 болта с квадратным подголовком, 3x ¼"-20 барашковых гаек, 3 x 13 мм нейлоновые прокладки, 1x 2,5 дюйма ¼"-20 болт, 1x1,25 дюйма Болт и гайка ¼ дюйма-20, около 4 дюймов стального стержня ¾ x 1/8 дюйма, около 8 дюймов стального стержня 3/16 дюйма и несколько гаек № 10-24.

Кроме того, для этой конструкции требуется набор ключей для разгрузки, которые можно приобрести в магазине запчастей для часов.
