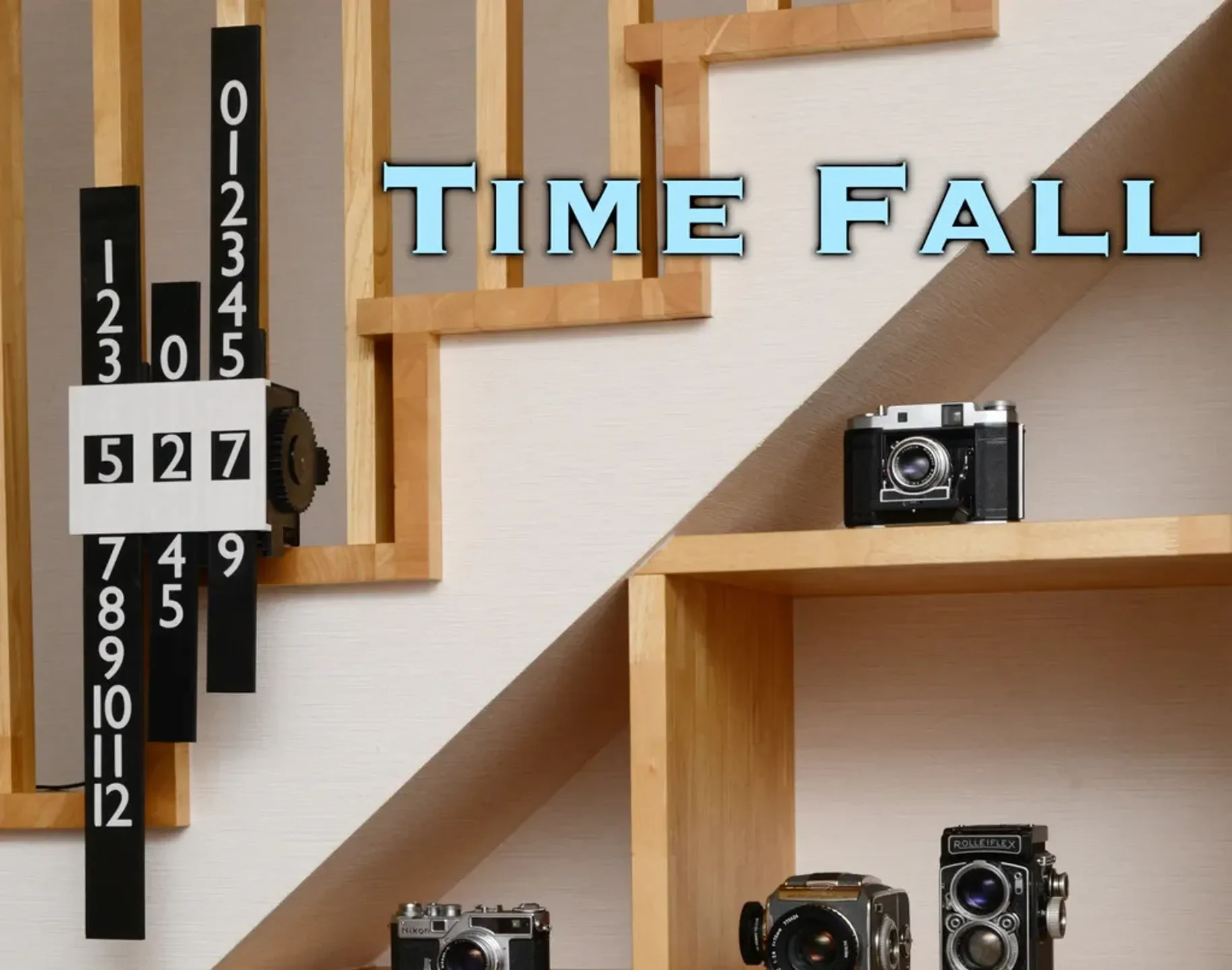

Time Fall - Цифровые часы с вертикальными полосами

Цифровые часы с вертикальными полосами.

Вес самого стержня перемещает соседний стержень при подъеме.
Только один серводвигатель
Редукторы позволяют поднять соседнюю штангу за счет опускания более легкой штанги (принцип рычага).
Легко настроить время

Внимание: Честно говоря, делать эти часы не рекомендуется, поскольку они очень громко издают звук при падении планки. Долговечность этих часов сомнительна, поскольку импульсивная сила падения планки где-нибудь повредит. Чтобы распечатать часы с помощью прилагаемых файлов STL, вам понадобится большой 3D-принтер (строительный стол 300x300 мм).

Для разработки шестерен я использовал аддон «Precision Gears» для Blender, https://makertales.gumroad.com/l/PrecisionGears.

Как сделать

Внимание: Честно говоря, делать эти часы не рекомендуется, поскольку они очень громко издают звук при падении планки. Долговечность этих часов сомнительна, поскольку импульсивная сила падения планки где-нибудь повредит. Чтобы распечатать часы с помощью прилагаемых файлов STL, вам понадобится большой 3D-принтер (строительный стол 300x300 мм).

Части:

В комплект поставки входит один шаговый двигатель 28BYJ-48 со схемой привода.
Arduino или любой микрокомпьютер.
Много саморезов диаметром 2 мм.
Прочные стержни (около 4 мм) для соединения разделенных стержней.

Как сделать:

Распечатайте все детали плоской поверхностью вниз. Никакие опоры не нужны
Стержни и длинные реечные шестерни следует повернуть на рабочей пластине на 45 градусов, чтобы они поместились в область печати.
Соберите их, как показано на видео, с помощью саморезов.
Соедините разделенные брусья тягами и реечными механизмами. Я использовал бамбуковые палочки. Здесь используйте клей.
Приклейте цифры к палочкам. Направляющие отверстия помогают выравниванию.

Пожалуйста, поймите, как работают часы, прежде чем печатать. Не рекомендуется новичкам, поэтому подробную инструкцию по сборке я не пишу.

Если ваш принтер не поддерживает поставляемые детали, отредактируйте форму, используя исходн��й файл Blender.
