Светящиеся в темноте роботизированные часы

Я потратил много времени на создание видео на YouTube, так что посмотрите его тоже, чтобы узнать, как оно работает!

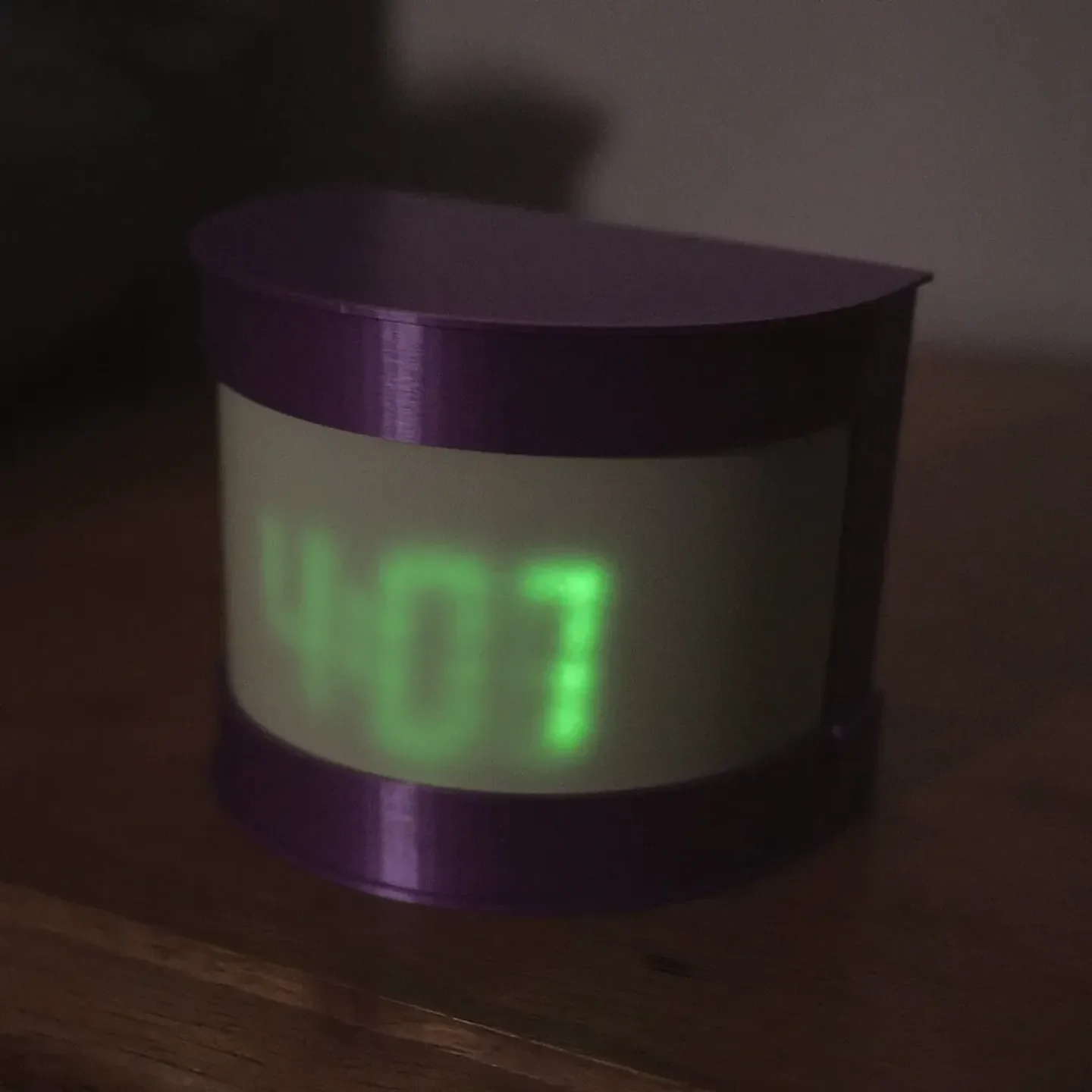

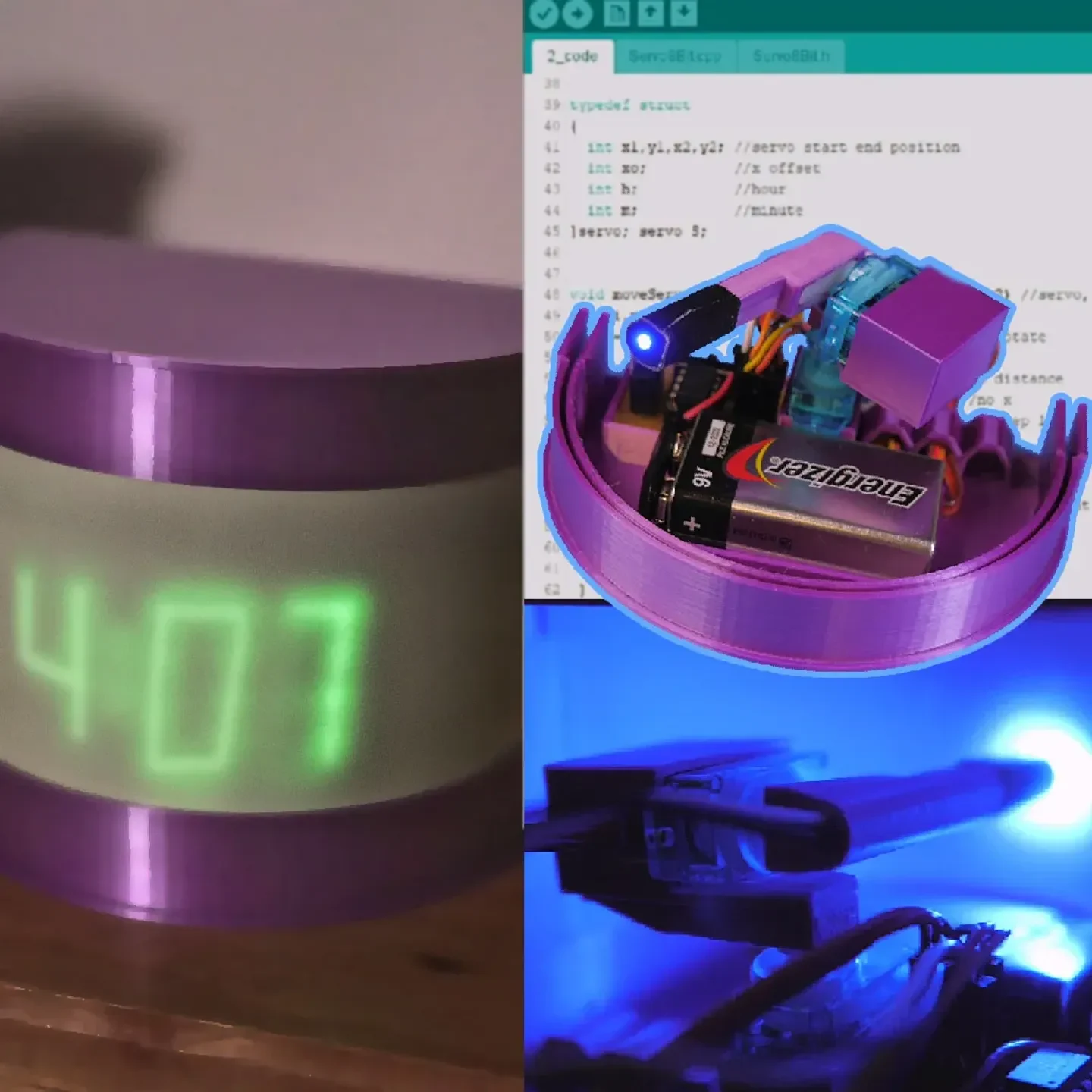

Это мой дизайн часов, который я сделал для конкурса часов Prusa. Моя идея состоит в том, чтобы автоматически управлять светом, чтобы отображать текущее время на светящемся в темноте экране.

Этот проект включал в себя 3D-печать, проектирование печатных плат и программирование микроконтроллеров. Я доволен тем, как это получилось, получил массу удовольствия от его создания и надеюсь, что вам понравится смотреть это видео!

Материалы

Примечание. Прочтите и соблюдайте все инструкции по технике безопасности и надевайте соответствующие средства индивидуальной защиты.

1 7805 Регулятор 5В

1 микроконтроллер ATtiny85

2 сервопривода LS-0006 (или аналогичного типа и размеров)

1 мини-3-контактный переключатель

1 синий светодиод

1 батарея 9 В и разъем

1 3-контактная перемычка

1 светящаяся в темноте наклейка А5, 5 шт. (Amazon)

1 лист для проектора (Amazon)

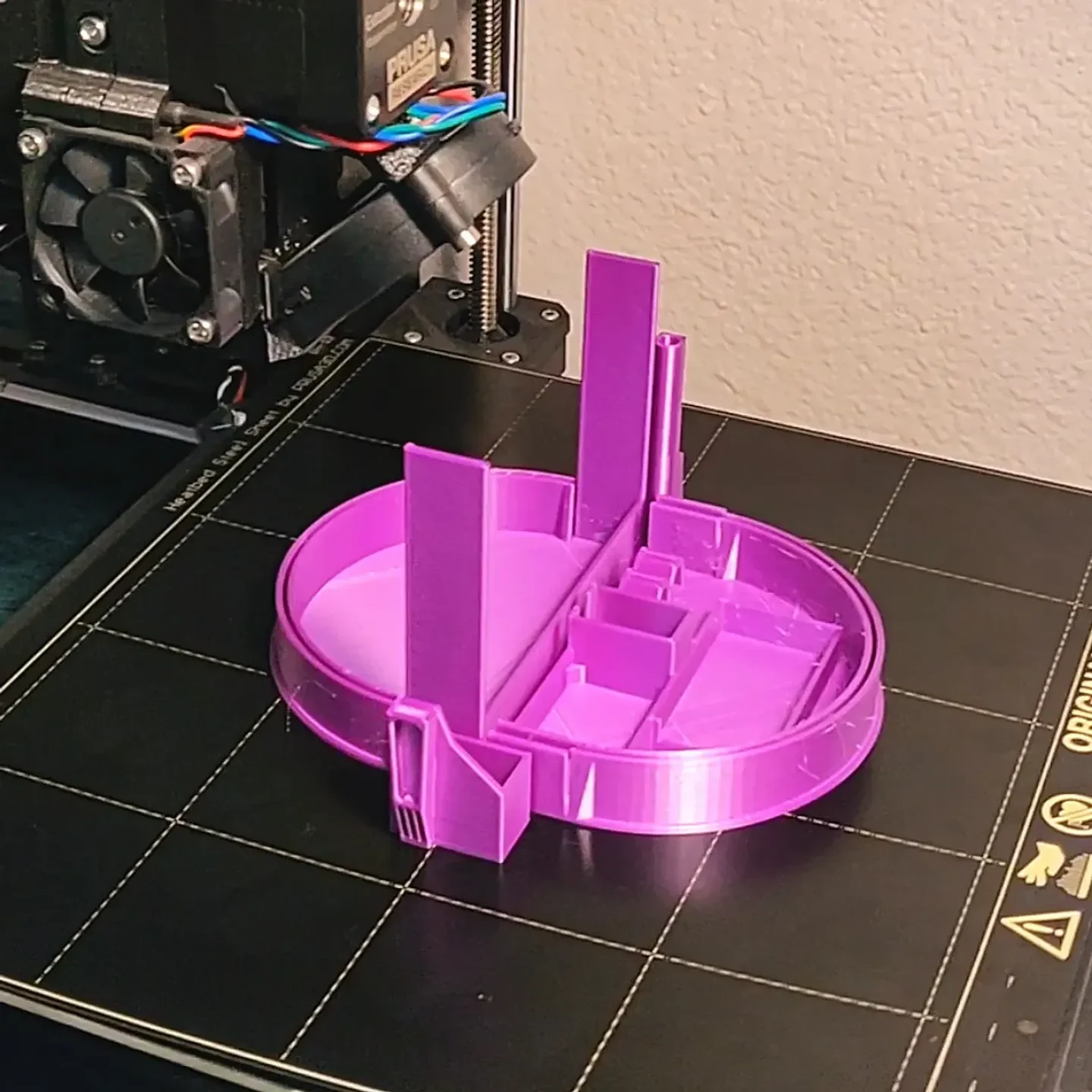

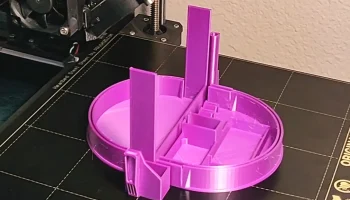

Файл 3D-печати прикреплён. (Высота слоя 0,2 мм. Заполнение 20%. Без опор)

печатная плата

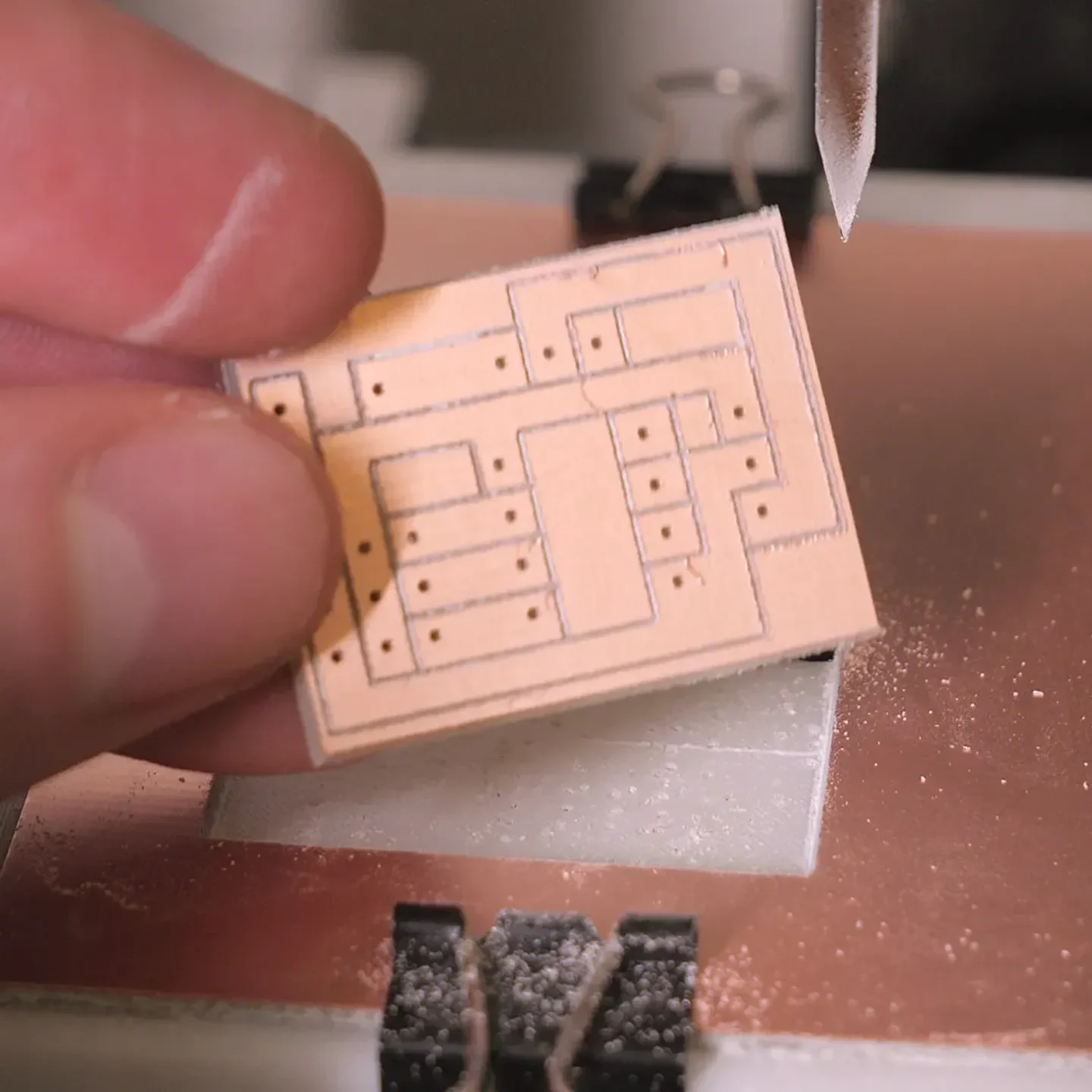

Эти детали не будут двигаться сами по себе, поэтому нам нужно создать печатную плату. Мне нравится использовать станок с ЧПУ, чтобы сверлить отверстия, вырезать дорожки и вырезать плату. Загрузите программу в микроконтроллер и спаяйте компоненты.

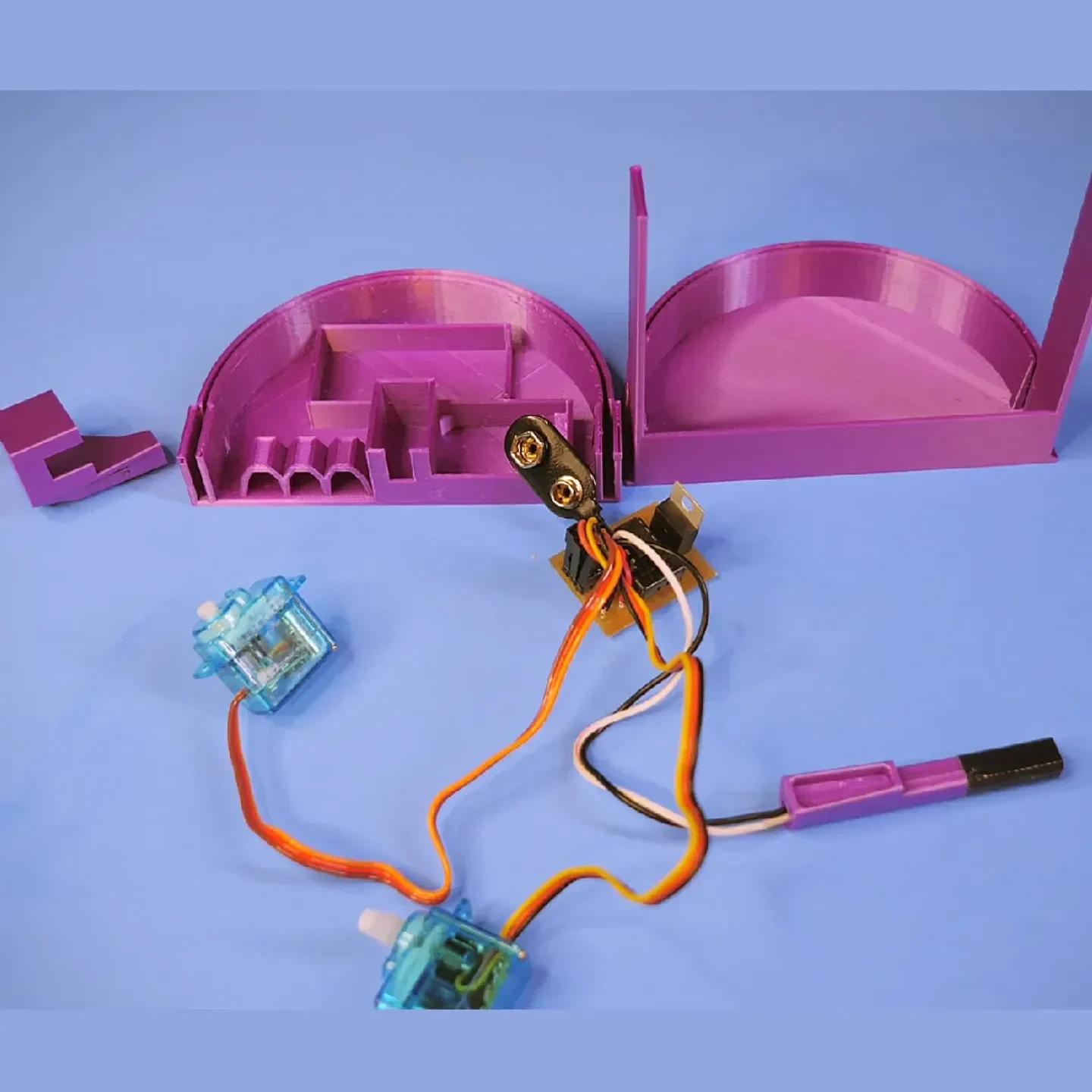

3D Распечатать и собрать

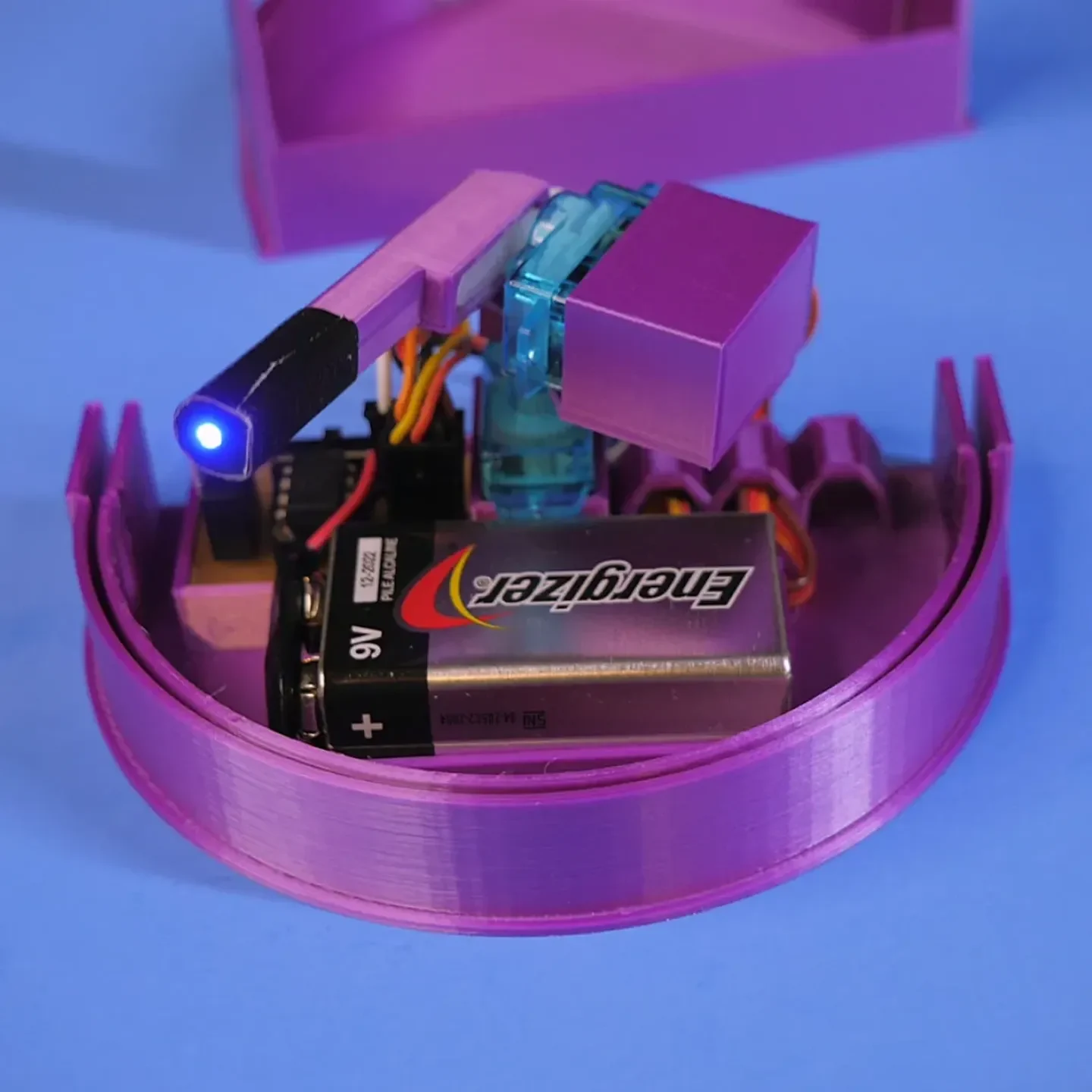

Припаяйте светодиод к проводам и вставьте их в напечатанный на 3D-принтере держатель. Оберните кончик темной изолентой, чтобы свет не просачивался сквозь него.

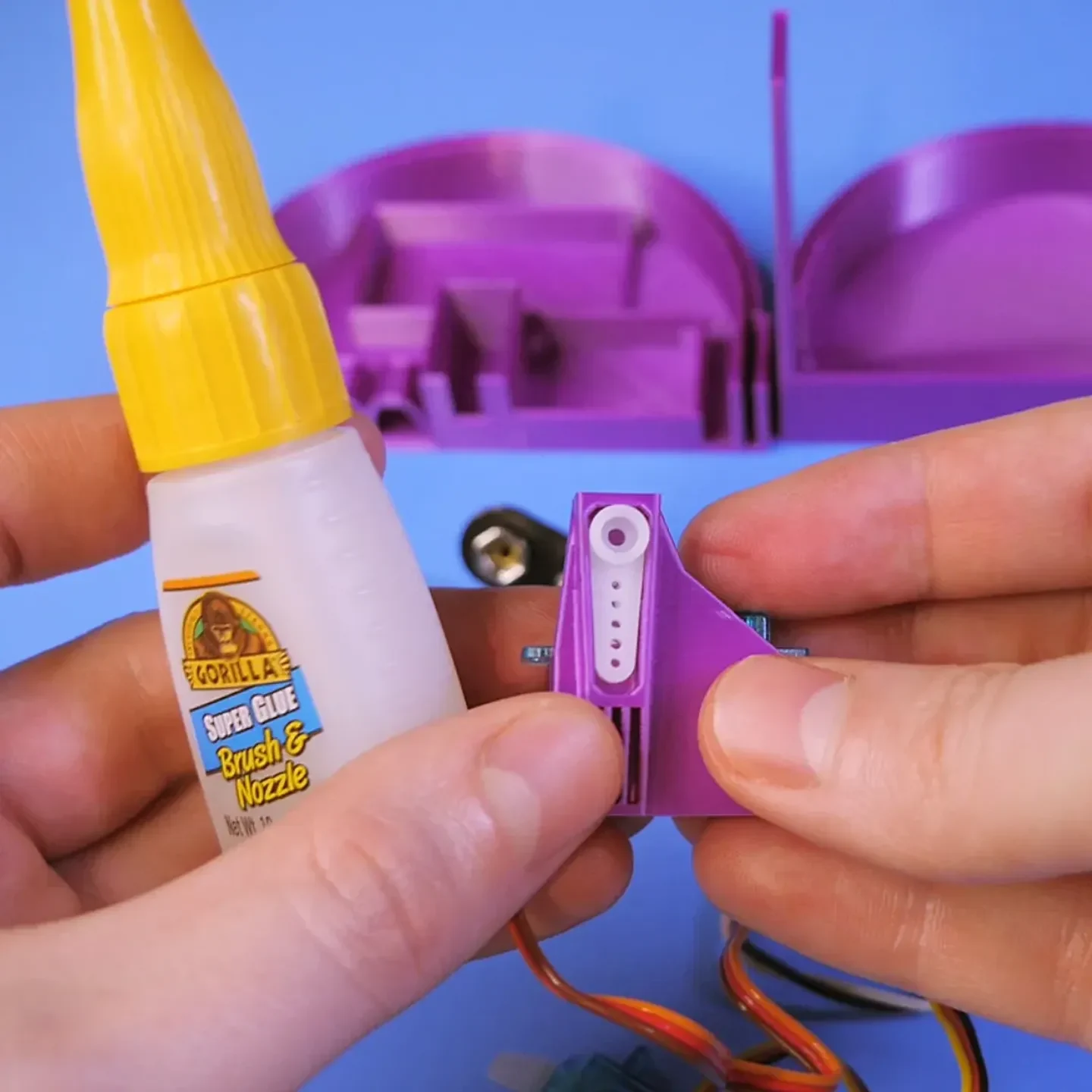

Рука с сервоприводом должна быть жесткой, поэтому приклейте ее в положение, указанное на 3D-печати.

Нам нужно знать, где находится центральное положение сервоприводов, поэтому я запрограммировал сервоприводы так, чтобы они двигались под средним углом 90 градусов при запуске, поэтому отметьте это маркером и прикрепите детали, напечатанные на 3D-принтере.

При необходимости свободные провода можно вставить в петли с левой стороны.

Светящаяся в темноте бумага

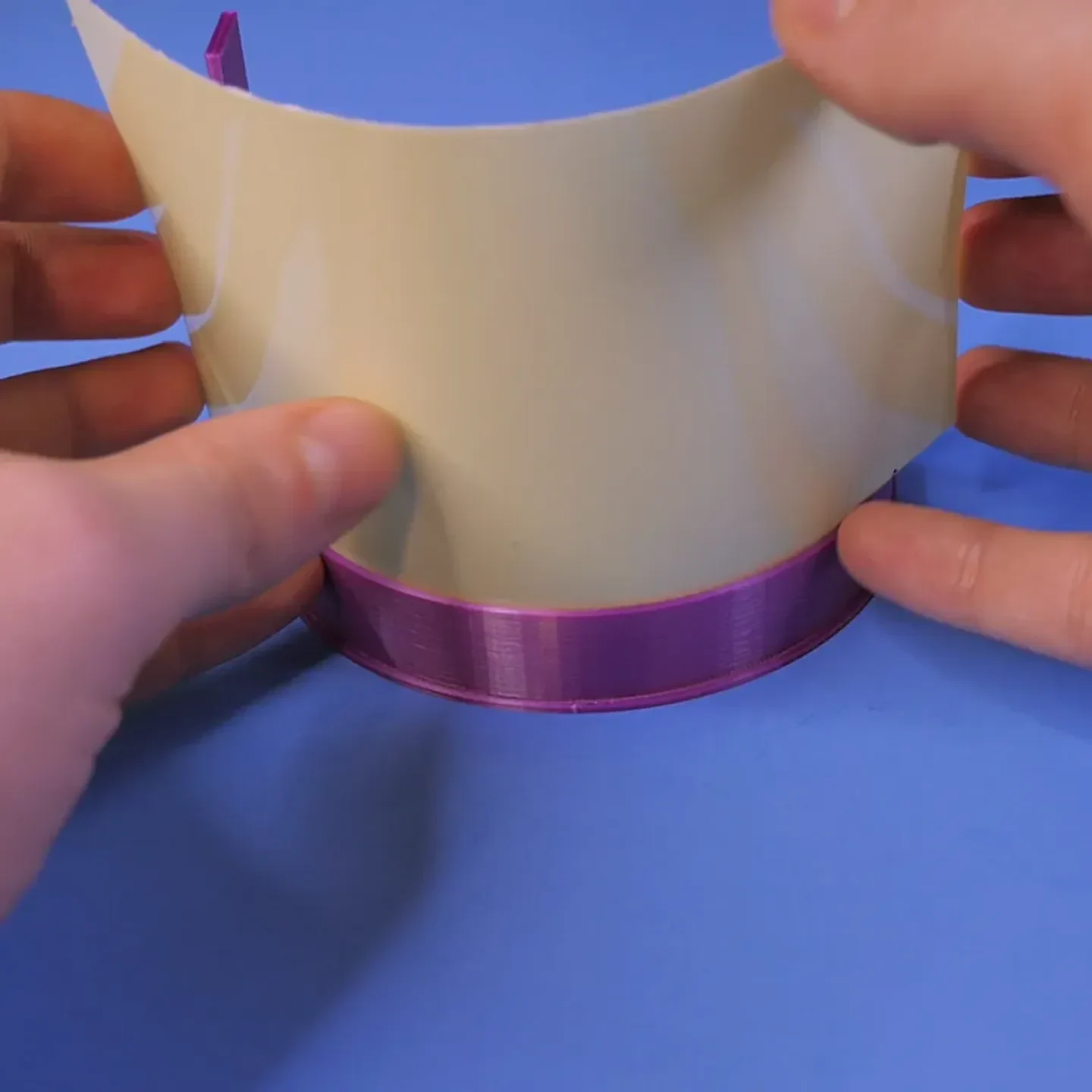

Экран, на который будет проецироваться свет, представляет собой светящийся в темноте лист, похожий на большую наклейку и очень липкий, поэтому я аккуратно приклеил его на прозрачный пластиковый лист и вырезал. Размеры: 150 мм х 75 мм.

Заканчивать!

Сборка завершена, и вы можете загрузить прикрепленный мной код и посмотреть, как свет отсчитывает время. Это завораживающе смотреть, и я очень рад, что все это собралось вместе и работает! Огромное спасибо за просмотр видео. Следите за мной на YouTube — 3DSage, чтобы увидеть больше интересных проектов!
