Часы X

Часы можно использовать как настенные, так и стоячие. Если вы хотите использовать их как стоячие часы… доступны две разные подставки.

Размеры:

Ø 205 х 24 мм

Расходные материалы:

Движение с красными стрелка��и вы можете найти здесь:

https://www.amazon.de/gp/product/B08LQDR348/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

Оно включает в себя 2 движения и 3 подхода рук. Я выбрал красные стрелки часов, потому что они имеют подходящий размер и хорошо выделяются на фоне черного циферблата.

Также в этом наборе есть белые стрелки, которые еще лучше выделяются на черном циферблате. Однако они слишком длинные и их придется укоротить.

Оба механизма имеют разную длину вала. Для этих часов следует использовать механизм с коротким стержнем (16 мм).

Для установки понадобится небольшой гаечный ключ (10 мм).

1. Печать

Чтобы печать не отрывалась от пластины (деформировалась), я сначала очистил ее водой и изопропиловым спиртом, а затем распылил 3DLAC.

Это был максимальный размер Ø, который мог напечатать мой принтер Prusa Mk3s!

Настройки печати:

Производитель принтера: Prusa
Принтер: i3 MK3S
Поддерживает: Нет
Разрешение: 0,2
Заполнение: 10%
Марка нити: Prusa
Цвет нити: Galaxy Black
Материал нити: PLA.

Время печати при высоте слоя 0,2 мм и заполнении 10 %.

Часы X_dial_noText.stl около 4 часов 30 минут

Примечание. Поскольку все детали спроектированы так, чтобы подходить очень точно, может случиться так, что вам придется немного доработать одну или другую деталь с помощью наждачной бумаги и/или резака из-за различной точности размеров принтеров и различного поведения нитей.

2. Установка Часового механизма

Действуйте следующим образом:

вставьте «крючок»
наденьте на него пластиковую шайбу (она должна препятствовать вращению часового механизма)
вставьте нить механизма через отверстие в корпусе сзади
вставьте прилагающуюся шайбу и навинтите гайку на резьбу.
затяните гайку гаечным ключом (10 мм). Выровняйте движение одновременно!
вставь часовую стрелку
затем минутная стрелка
и, наконец, секундная стрелка

Вставьте батарейку (АА 1,5 В) и при необходимости отрегулируйте ход механизма.

Дайте рукам повернуться и убедитесь, что они проходят друг мимо друга на нужной выс��те.

Если они соприкоснутся, придется аккуратно «согнуть» их в правильное положение.

3. Установите часы

Для установки часов лучше всего установить стрелки на отметку «шесть часов», чтобы обе стрелки образовывали прямую линию. Затем установите точное время, перемещая только минутную стрелку. Часовая стрелка движется автоматически.

Сделанный!

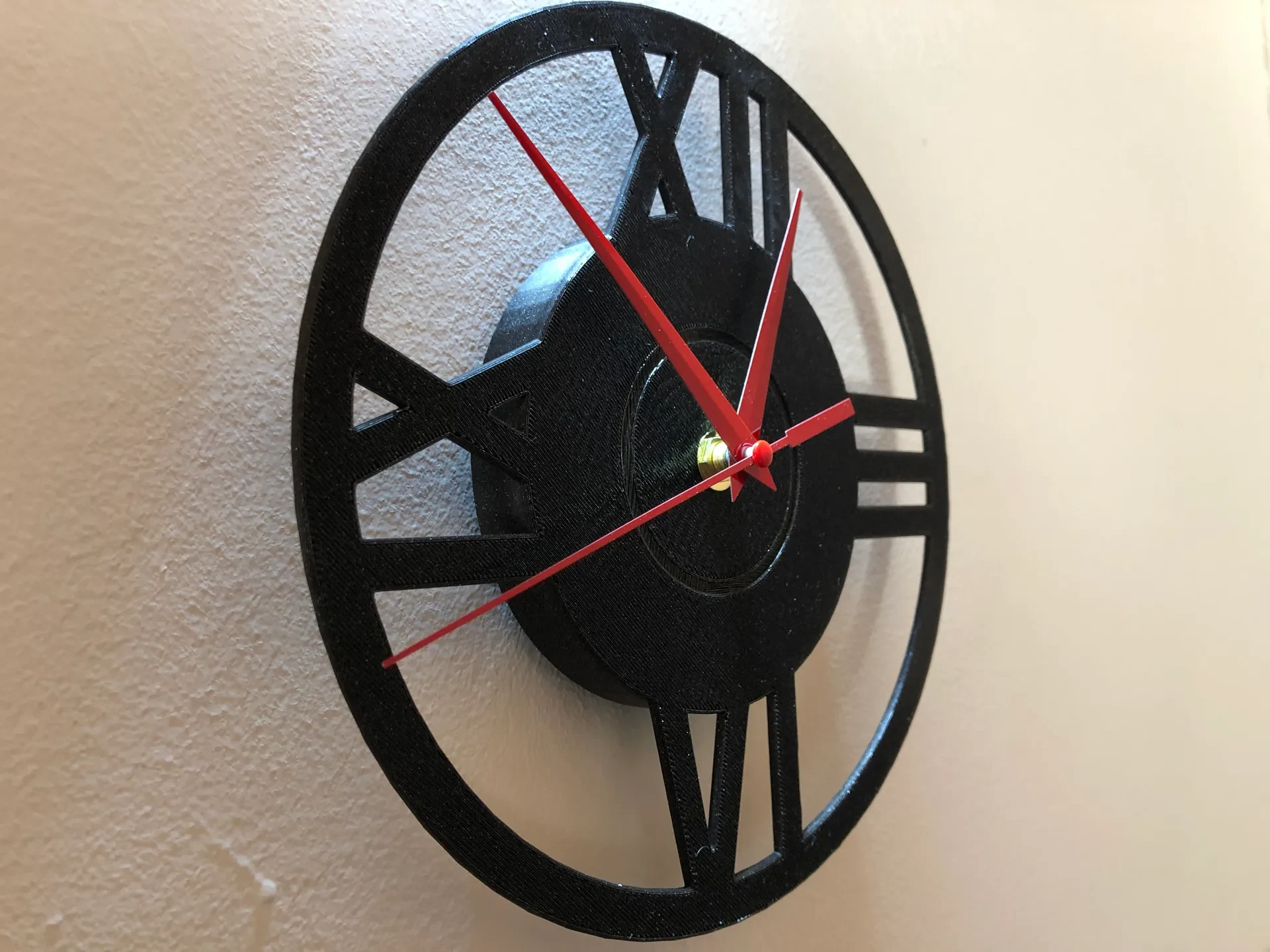

Теперь осталось найти подходящее место, чтобы его повесить. Подойдет небольшой гвоздь в стене.

4. Распечатайте стенд

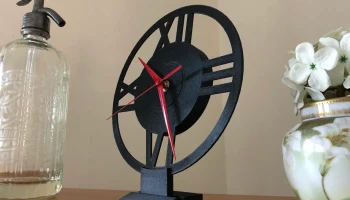

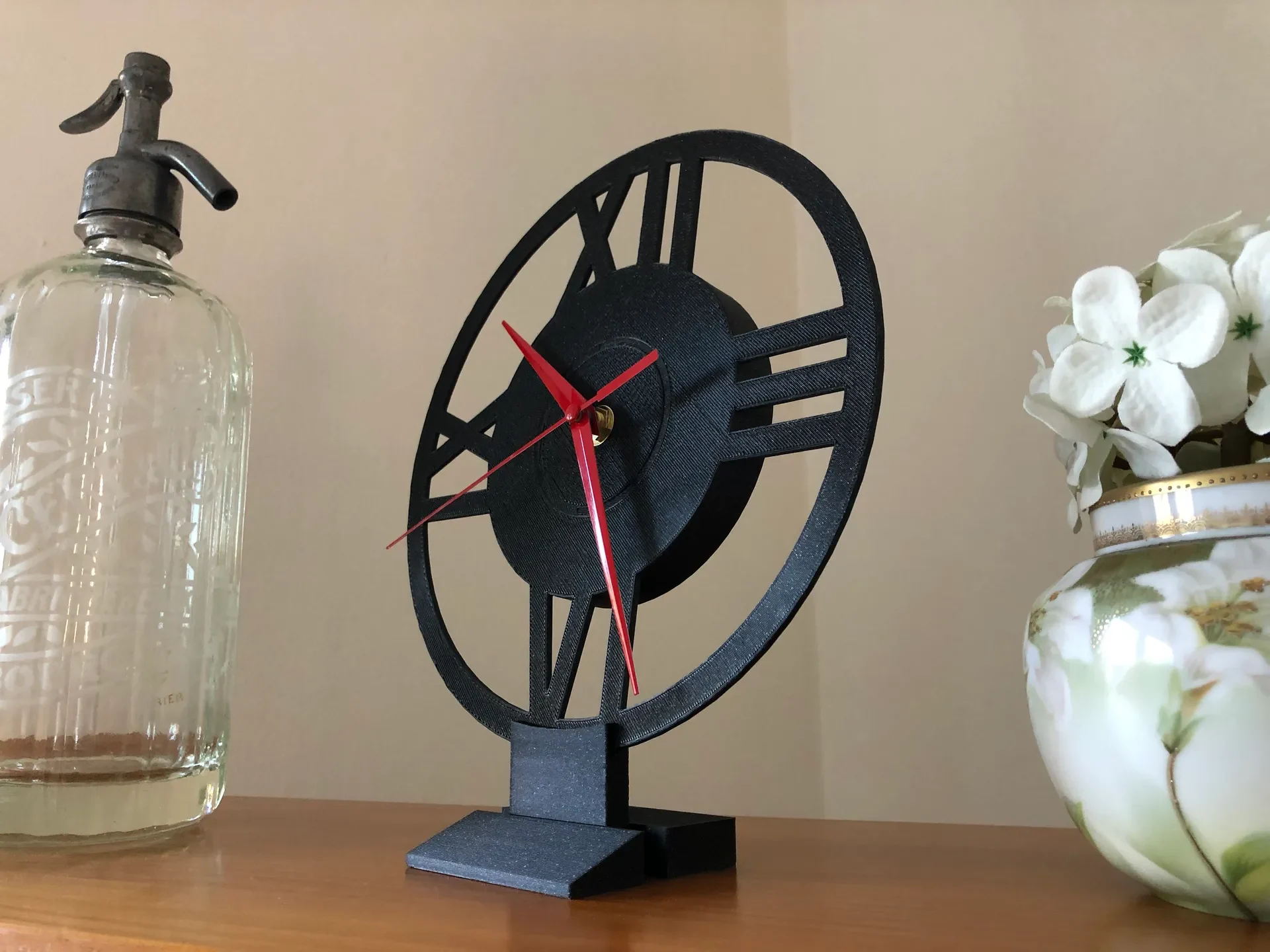

С помощью небольшой подставки его можно использовать и как часы-подставку.

На выбор есть 2 стойки. Я не мог решить, какой из них удобнее.

На каждой подставке есть прорезь, в которую можно вставить внешнее кольцо циферблата. Склеивать не обязательно.

В этих подставках циферблат слегка наклонен назад.

Время печати при высоте слоя 0,2 мм и заполнении 10 %:

стенд_1.stl около 2 часов
стенд_2.stl около 1ч 30мин

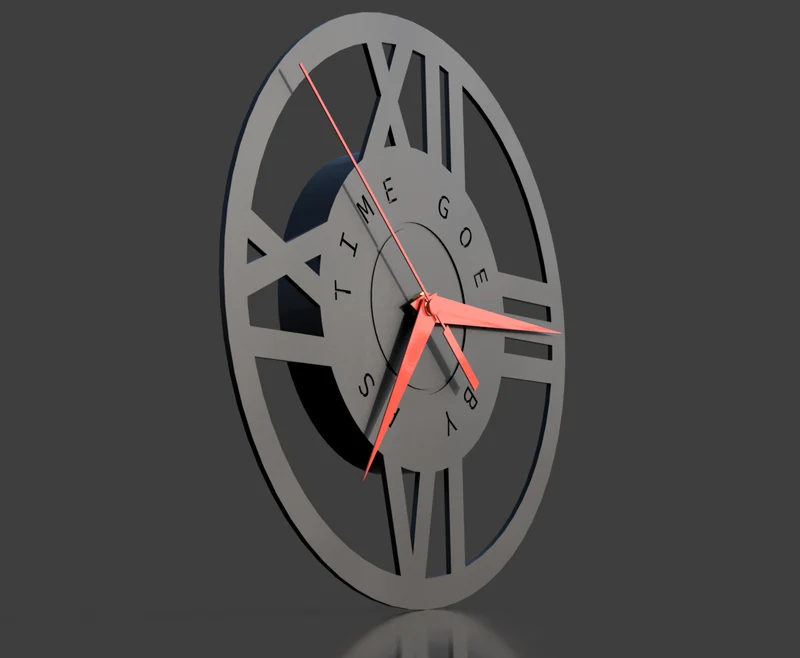

5. Рекомендации по цвету

Вряд ли кто-то из представителей сообщества 3D-печатников всегда имеет дома все цвета нитей. И я нет! Кроме того, распечатывать несколько цветных вариантов этих часов тоже нецелесообразно, потому что у меня нет столько мест, где их можно разместить. Поэтому вот несколько цветовых версий!

Веселитесь с этими часами!
