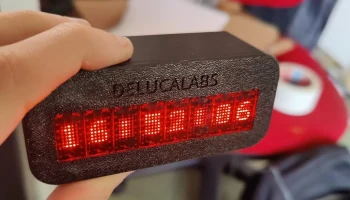

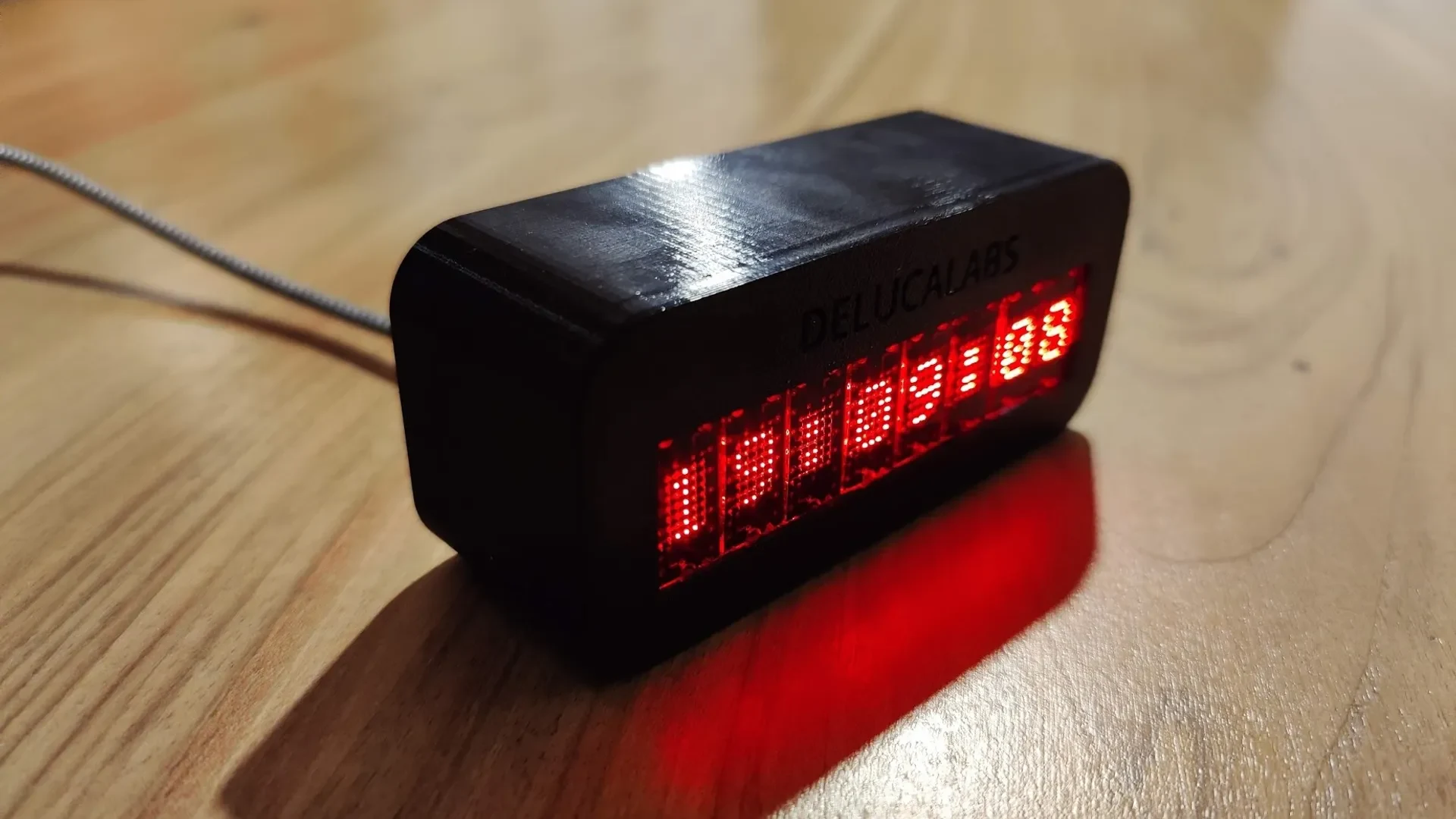

Часы Pixie Clock, 6 цифр

Часы Pixie, 6 цифр

Репозиторий GitHub: https://github.com/lorenzo-dl/Pixie_6digit_lock.

Описание

В этих часах используется красивый дисплей Pixies от Lixie Labs, который состоит из модуля матричного светодиодного дисплея.

Для этого проекта я испо��ьзовал 4 из них и управлял ими с помощью Wemos D1 Mini Esp8266. Купить дисплей можно по этой ссылке: https://www.tindie.com/products/connornishijima/pixie-chainable-dual-57-micro-led-displays/

Wemos (или просто ESP8266) можно легко купить на Ebay или AliExpress. https://it.aliexpress.com/item/32651747570.html

Для крепления задней панели к корпусу я использовал четыре винта M2x8 мм, а для закрепления дисплея на корпусе необходимо восемь винтов M2x6 мм. Для подключения питания я использовал коммутационную плату mini USB, которую нашел на AliExpress: https://it.aliexpress.com/item/4000550118202.html

Скетч Arduino, который я использовал, является примером библиотеки Pixie, и вы можете найти его по этой ссылке: https://github.com/connornishijima/Pixie/tree/master/examples/INTERNET_BASED/NTP_CLOCK

Следуйте инструкциям на странице Pixie GitHub, чтобы установить библиотеку Arduino.

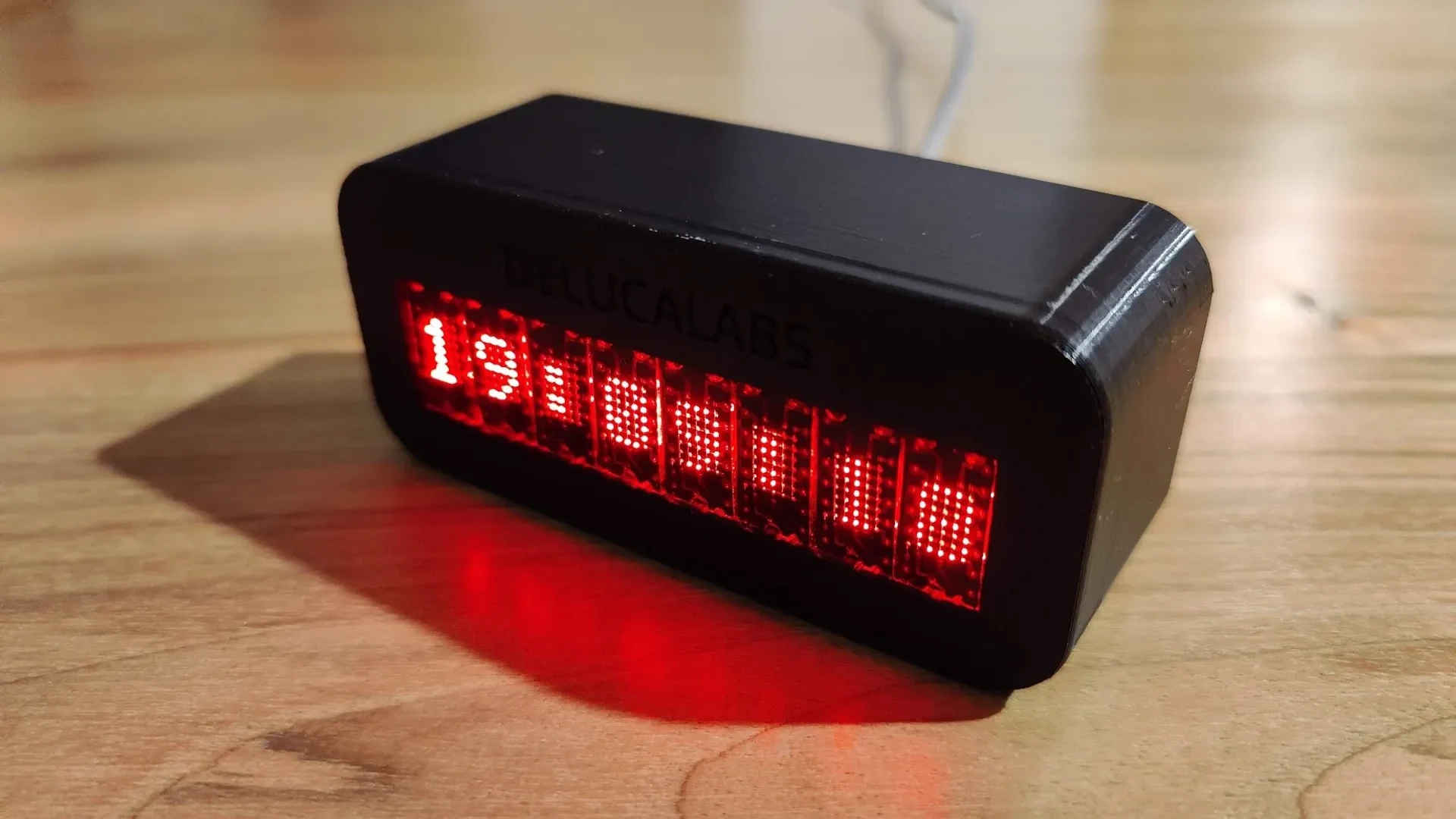

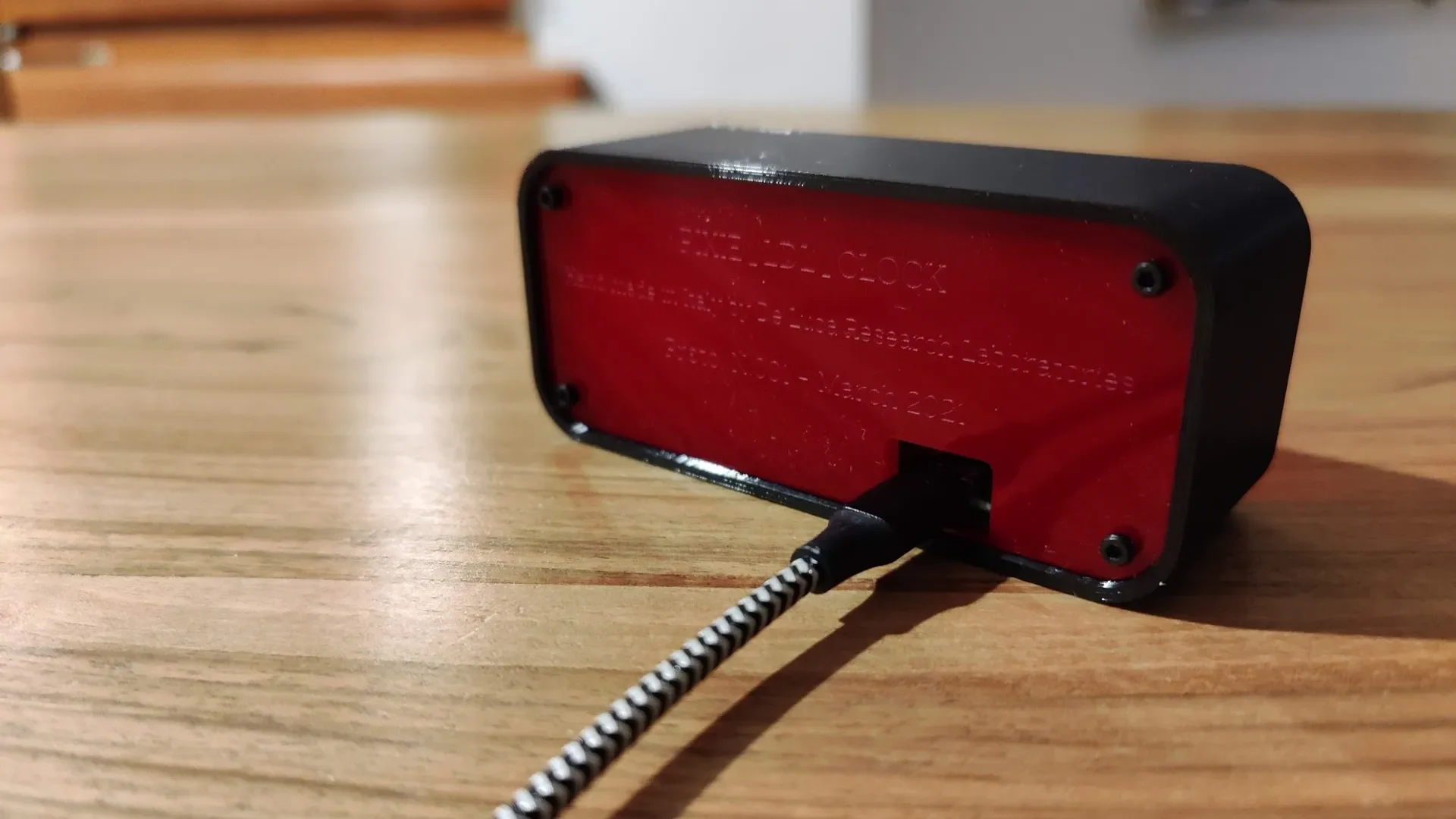

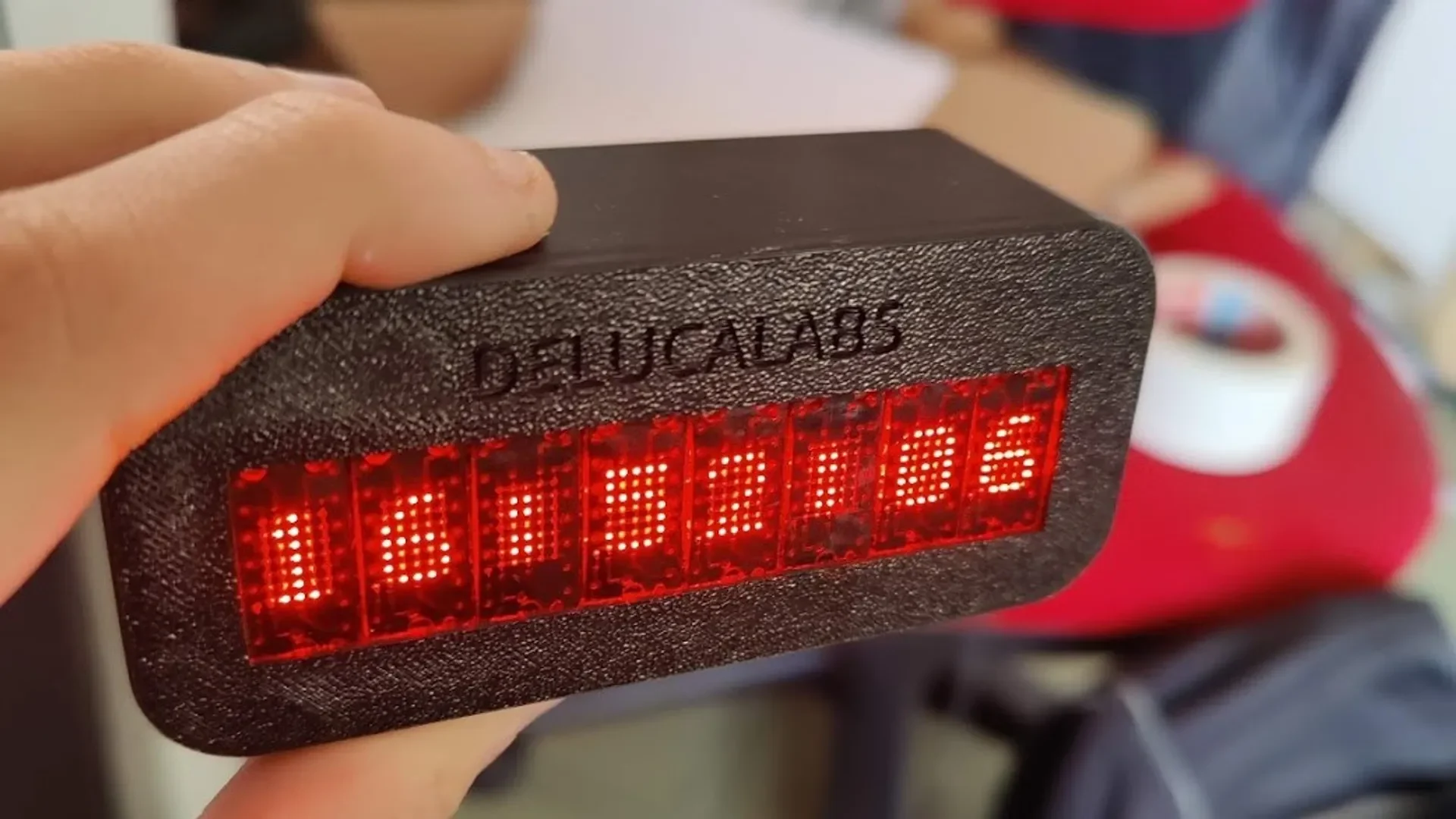

Передняя часть Задняя часть

Дополнительную информацию о необходимых запчастях можно найти в:

3D детали
Детали, вырезанные лазером
Изображения
Настройки печати

Я использовал Prusa Slicer и оригинальный Prusa MK3S со станиной с порошковым покрытием для 3D-печати деталей.

Все детали напечатаны из Prusament Petg Jet Black с предустановкой «СКОРОСТЬ 0,2 мм» и без поддержек.

Все stls в правильной ориентации.

Заднюю пластину можно вырезать лазером из акрила толщиной 3 мм (файлы прилагаются), но ее также можно напечатать на 3D-принтере, поэтому я включил для нее файл в формате stl.

Список деталей
Печатные детали
Детали, вырезанные лазером (не обязательно)
1x Wemos D1 мини
1x плата Micro USB (не обязательно, но улучшает внешний вид часов)
4 модуля дисплея Pixie от Lixie Labs
4 винта M2x8
8 винтов M2x6
Инструкция по сборке

Настройте цепочку из четырех модулей Pixie, как показано на Pixie GitHub, соедините их с Wemos и загрузите эскиз.

Если вы хотите соединить 5 В и клемму заземления Wemos с 5 В и GND модуля микро-USB, прикрепите его к основной части корпуса с помощью клея.

Теперь возьмите заднюю панель, вставьте в каждые 4 отверстия по винту и накрутите их на пластиковый корпус.

Удачной печати и наслаждайтесь новыми часами.

лицензирование и контакты

Спасибо за чтение и проявленный интерес. Если вам нужна более подробная информация, посетите страницу проекта на GitHub или свяжитесь со мной в Instagram @delucalabs.

Этот дизайн находится под лицензией: Creative Commons (Международная лицензия 4.0) С указанием авторства — некоммерческая.
