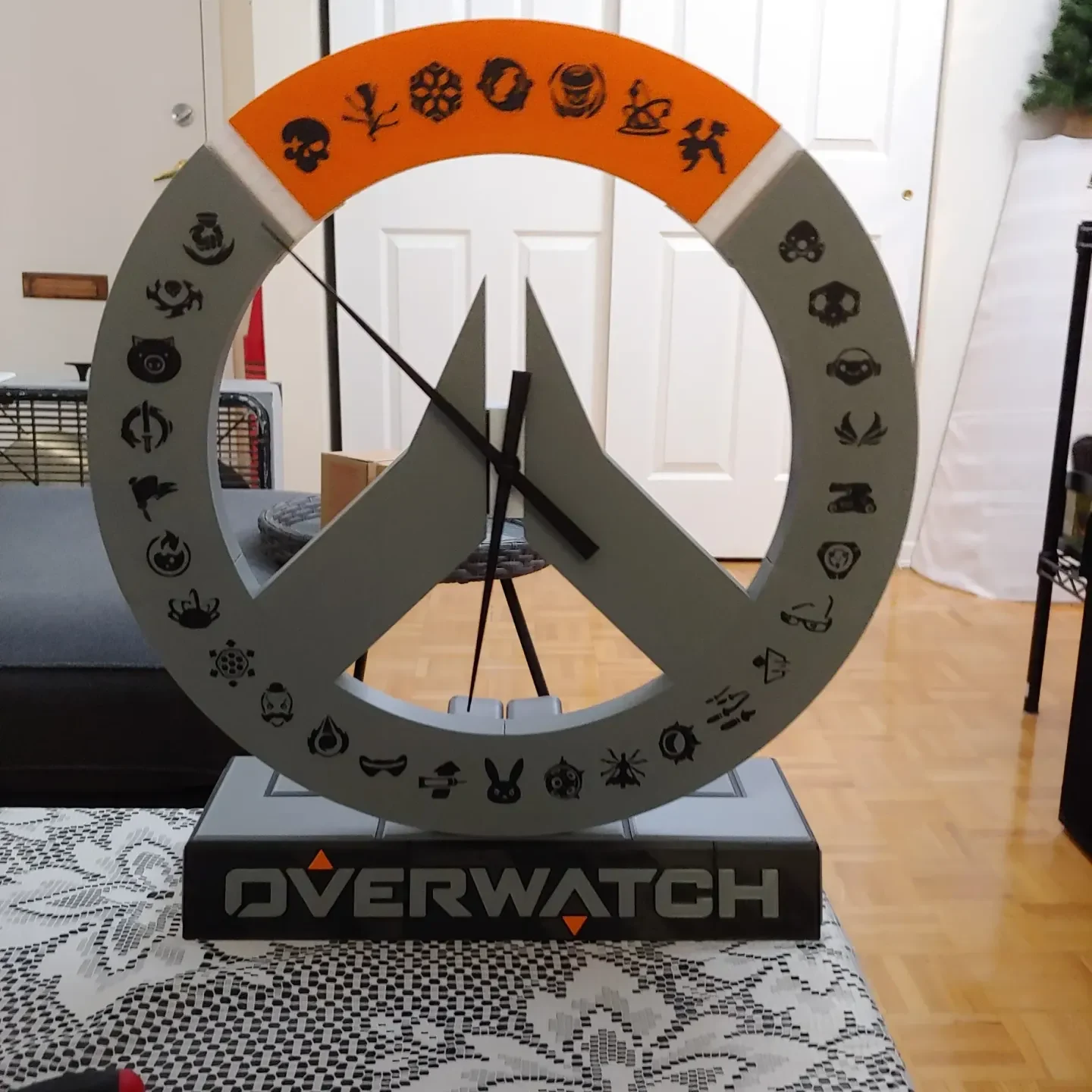

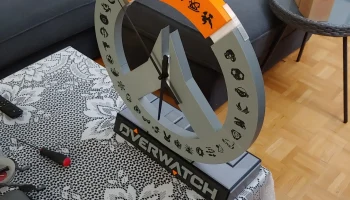

Пользовательские часы Overwatch

Привет, вот такая разбивка.

Эта модель состоит из 189 деталей, напечатанных на 3D-принтере, в одном файле, который предназначен для печати на многоцветном принтере. начиная с аппаратного обеспечения. Вы можете использовать тактовый двигатель размером 56,4 мм2 x 19,8 дюйма или использовать тот, который я использовал по ссылке ниже.

В дополнение к этому создайте комплект настенных часов от Amazon.

https://www.amazon.ca/gp/product/B085R87W8C/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1

вот список использованных винтов.

M5x30x2шт, используется на зажимном кронштейне, чтобы удерживать часы в вертикальном положении.

M5x25x8шт, 6 используются на внутреннем кольце часов, 2 для крепления зажима к подставке.

M5x20x12шт, для скрепления подставки.

М5х16х9шт, для скрепления 4 квадрантов кольца между собой.

Гайки M5 x 31 шт., самообъяснение

Имейте в виду, что не затягивайте слишком сильно винты циферблата, в зависимости от заполнения и количества периметра.

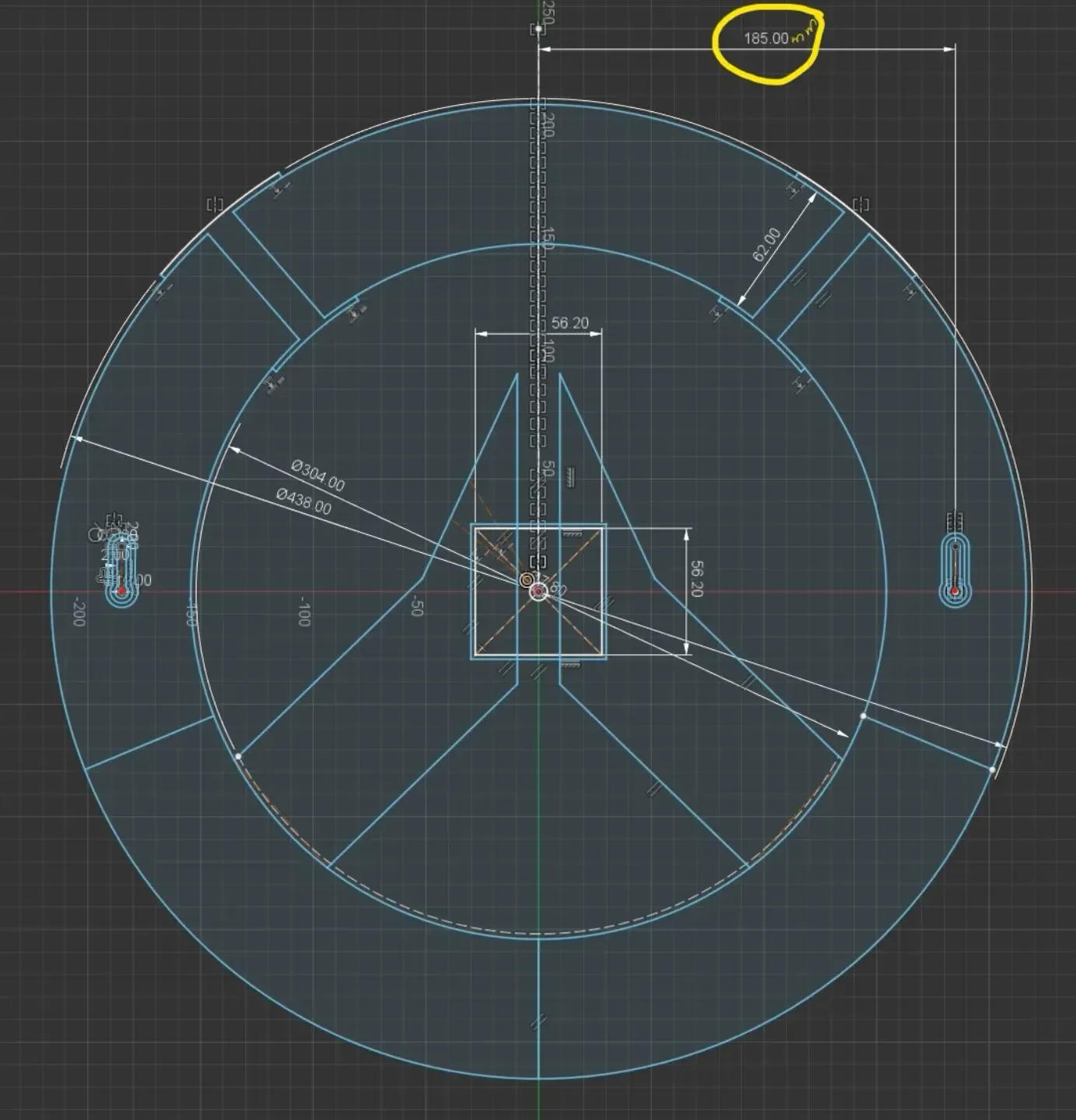

Клей CLA для корпуса двигателя часов, панелей и панели с надписью на подставке, а если вы решите установить его на стену, клей используется для верхнего центрального кольца и держателей основного корпуса, в противном случае его можно будет удерживать с помощью трения, пока он находится на подставке. Я также включил места для двустороннего скотча, если вы не хотите использовать винтовое крепление. Отверстия для винтов, измеряемые от центра часов в обе стороны, составляют 185 мм. Я предоставил технический чертеж.

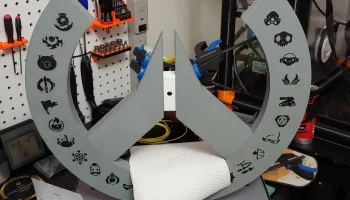

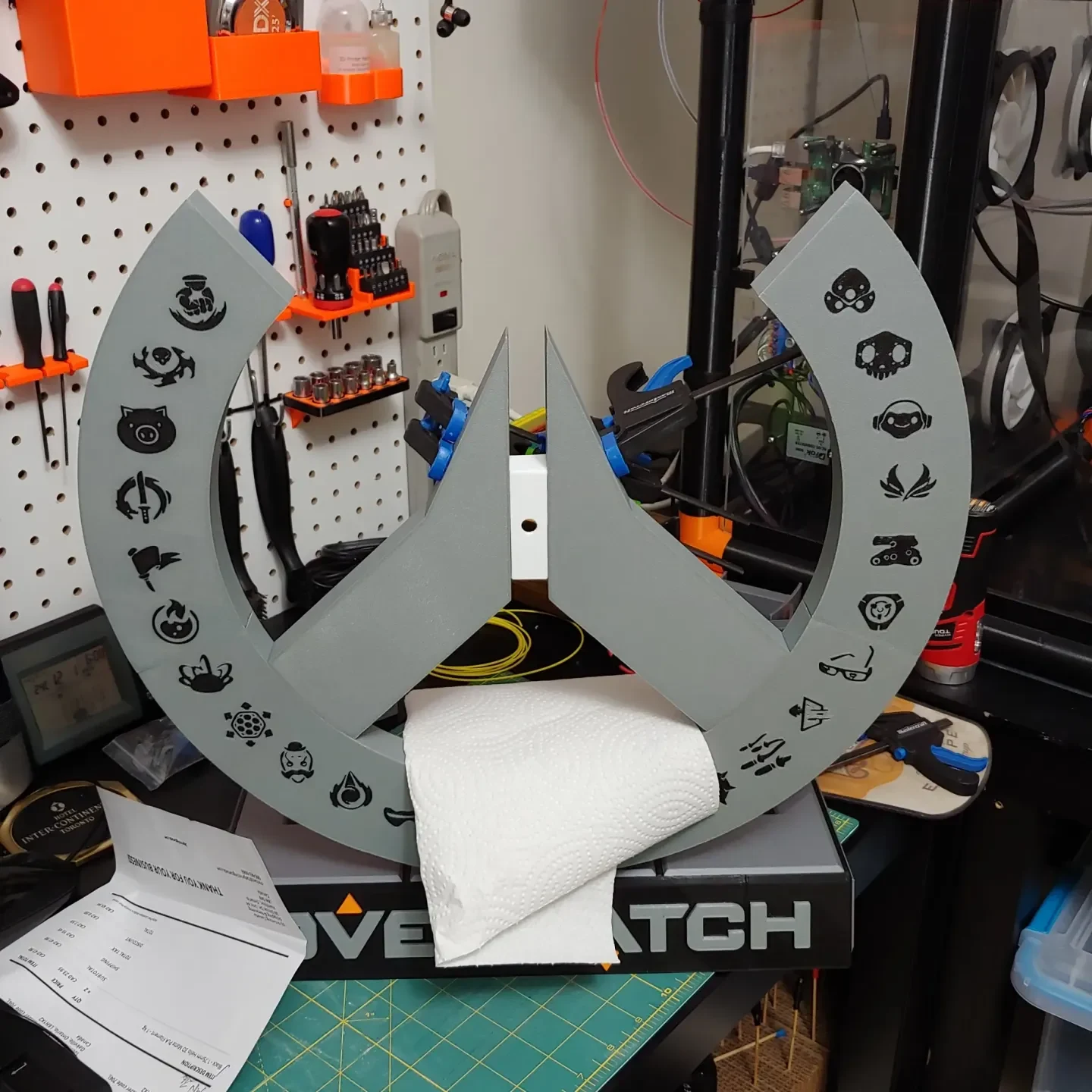

Печать циферблата (MMU)

Циферблат, Используемый цвет — основное имя, второстепенная часть, Используемый цвет.

Сверху — оранжевый = TR, значки TR = чёрный.

Верхний левый — серый = URR, значки URR = чёрный

Верхний правый — серый = ULR, значки ULR = чёрный

Внизу слева — серый = BLR, значки BLR = чёрный

Внизу справа — серый = BRR, значки BRB = чёрный.

Центр слева — серый = левый центр

Центр справа — Серый = Правый центр

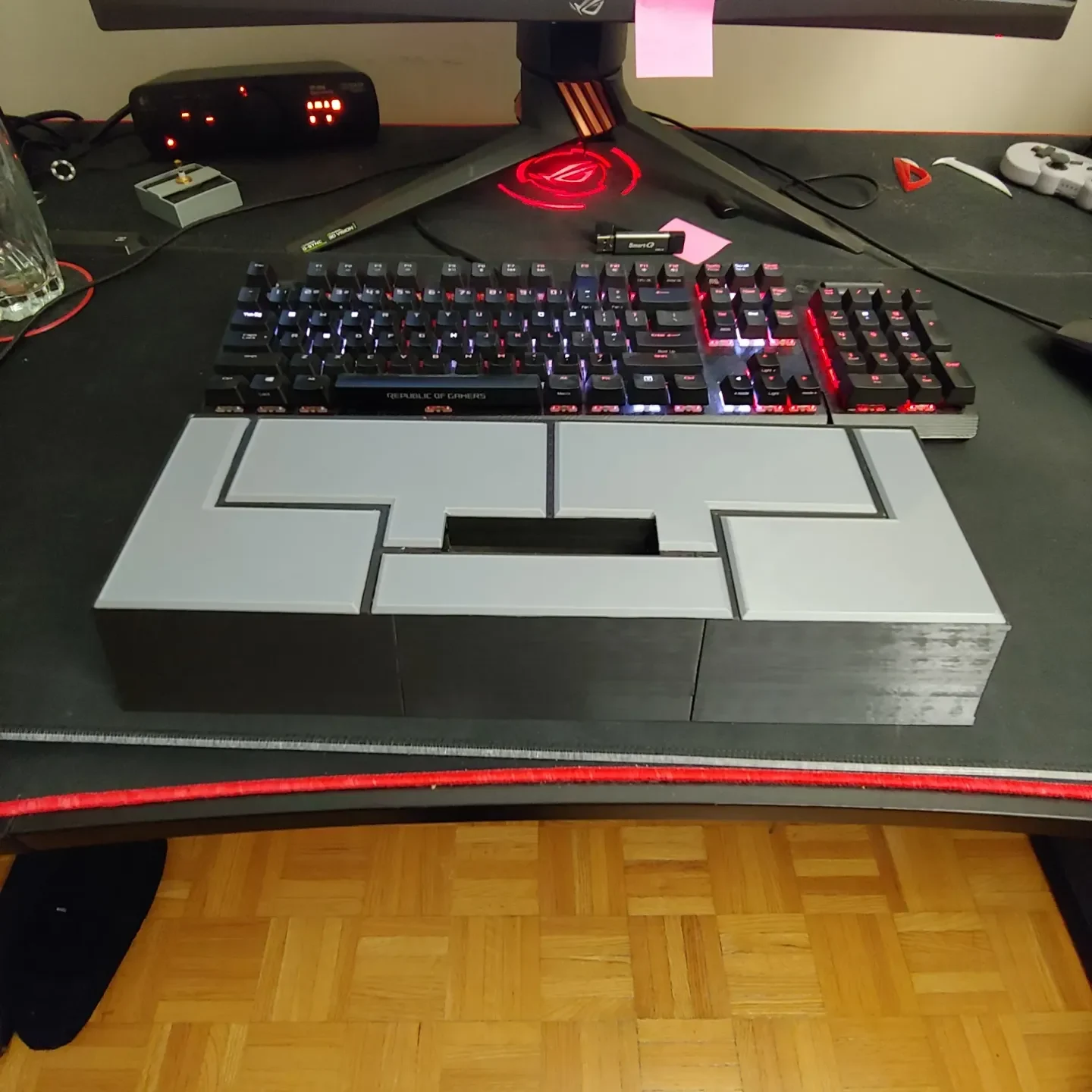

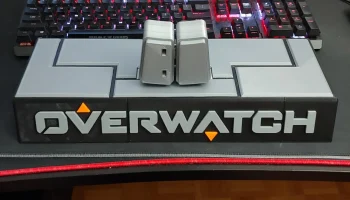

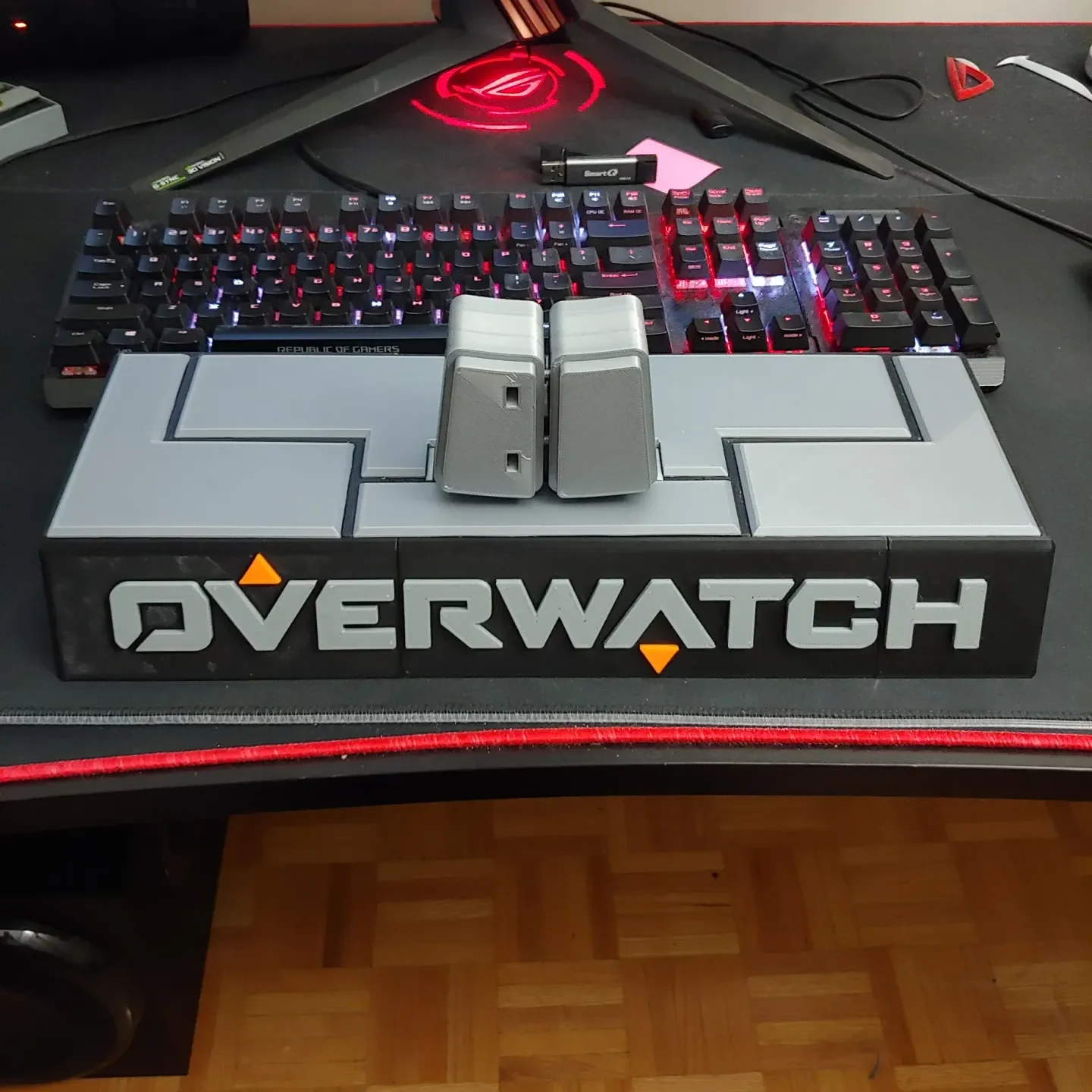

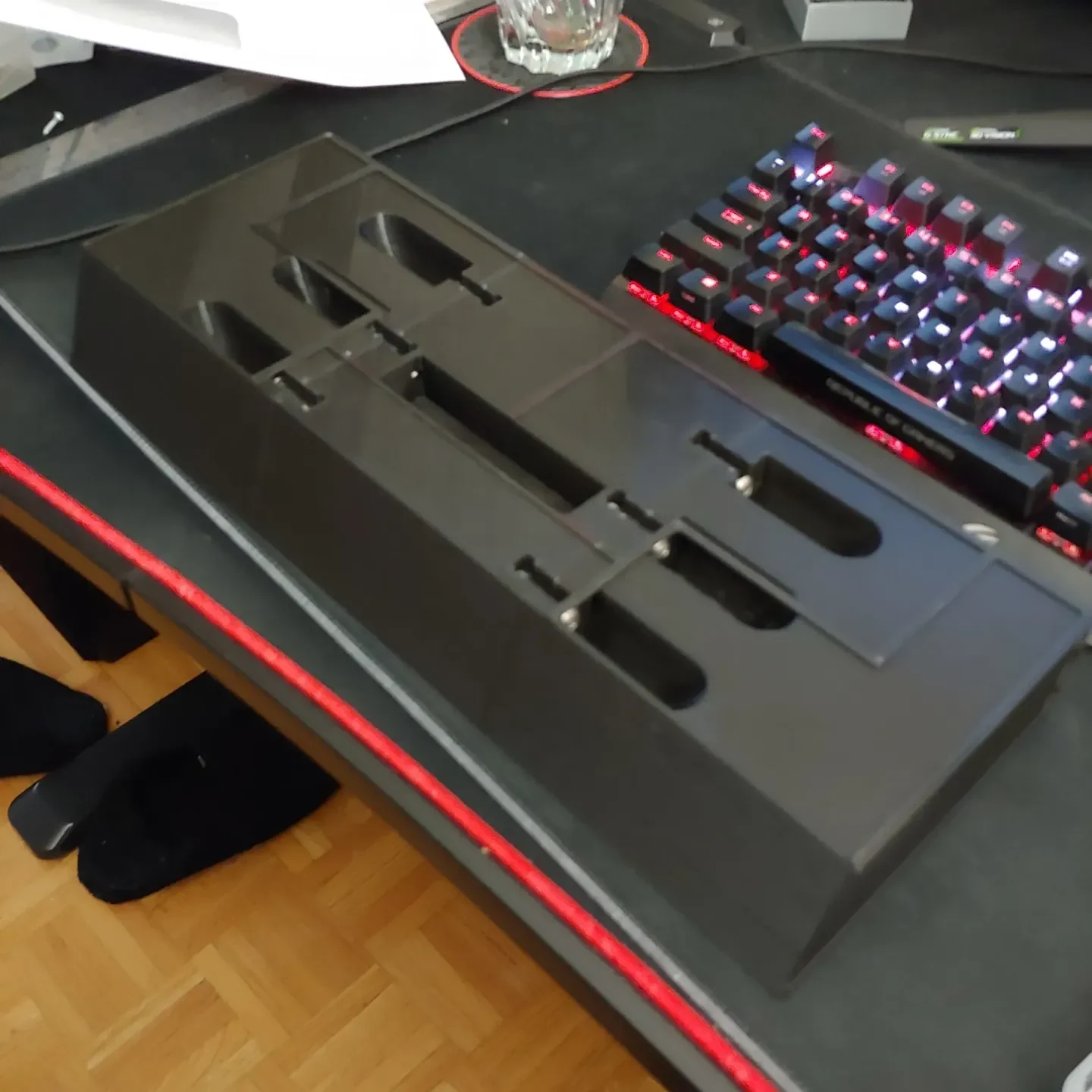

Печать деталей стенда (MMU)

Подставка Overwatch Текстовая табличка справа, черный = правая подставка (1), буква H = серый

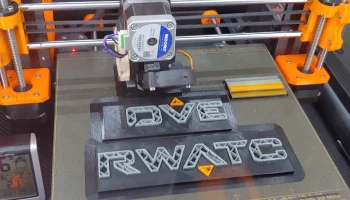

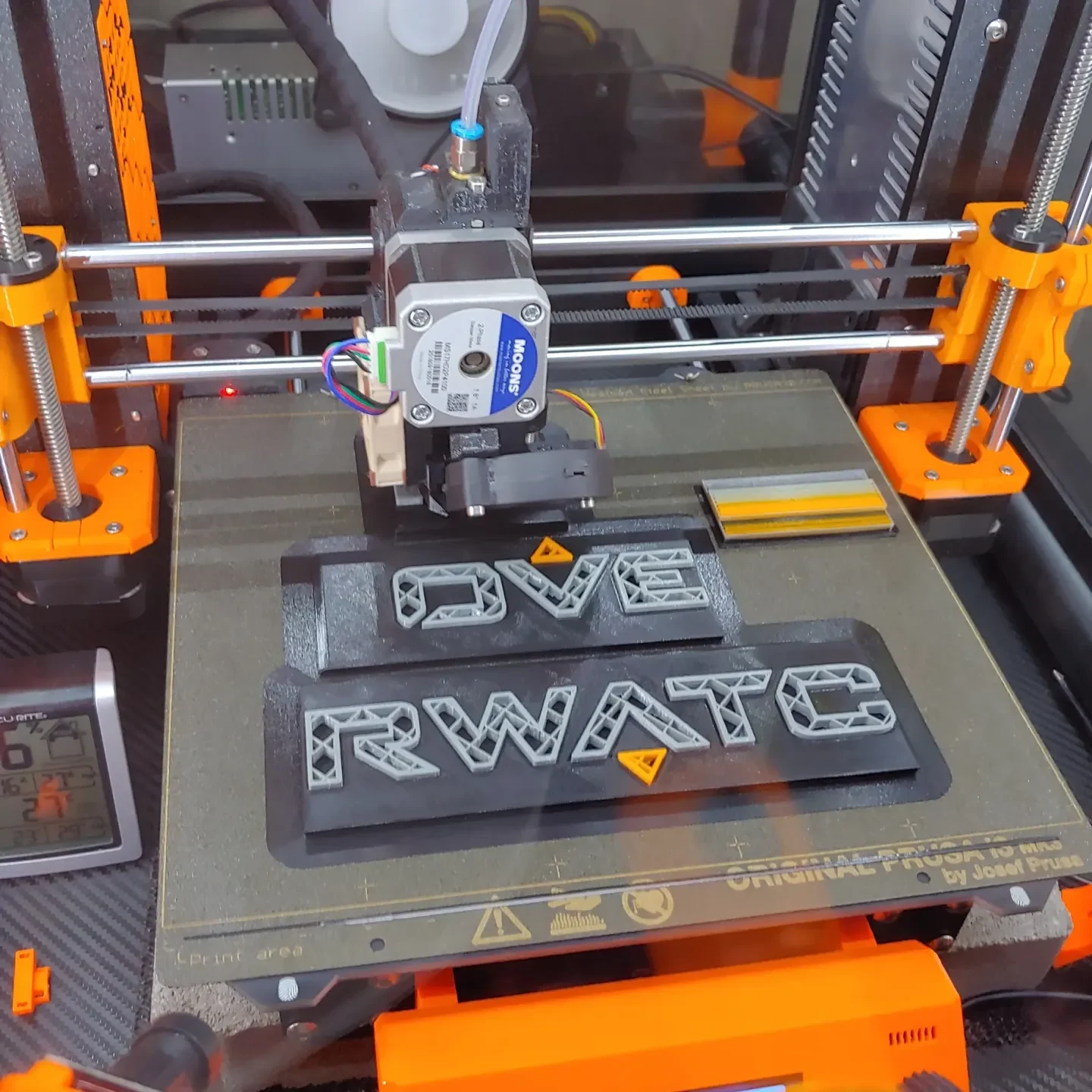

Текстовая табличка на стойке Overwatch слева, черный = левая подставка (1), буквы OVE = серые, верхний треугольник шрифта = оранжевый

Текстовая пластина на подставке Overwatch Средняя, черная = средняя подставка (1), буквы RWATC = серые, нижний треугольник шрифта = оранжевый.

Одноцветные детали

Панели (1-6) = Серебро

Верхний левый/кольцевой держатель = прозрачный или цвет вашей стены.

Крышка корпуса двигателя часов = цвет вашей стены, соответствующий цвету

Мин/часовая стрелка = черная

колпачок гайки/винтовой колпачок = черный

Зажимная подставка = Серый

Все детали напечатаны из PLA, единственные секции, которые используют опору, — это шпоночный паз для головки винта для настенного монтажа и косметическая отделка подставки, а также верхние средние каналы для винтов.

увеличить заполнение трех секций подставки. Чтобы уменьшить вес.

Мне понравилось это делать, опубликуйте свои сборки или зафиксируйте, дайте мне знать, как это происходит.
