LED CLOCK - печатная плата "все в одном" [при поддержке ...

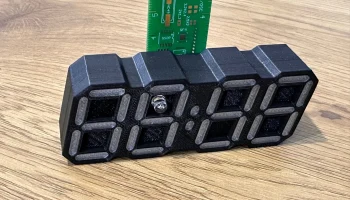

Эта версия включает печатную плату «ВСЕ В ОДНОМ» проекта светодиодных часов от @imeszaros.

Печатная плата была специально разработана так, чтобы ее толщина была менее 100 мм, поэтому ее производство обойдется дешевле.

Я бы посоветовал также ЗАКАЗАТЬ ТРАФЕТ, по крайней мере, для ПЕРЕДНЕЙ части печатной платы (там, где расположены светодиоды), потому что в противном случае будет довольно сложно вручную припаять все эти светодиоды.

Печатную плату можно найти и заказать здесь: https://www.pcbway.com/project/shareproject/LedClock_ALL_IN_ONE_PCB_28d4541f.html.

Материалы, связанные с программным обеспечением, вы можете найти в репозитории @imeszaros gitHub здесь: https://github.com/imeszaros/ledclock/blob/main/ledlock/users-guide.md

Установщик, также предоставленный @imeszaros, можно найти здесь: https://imeszaros.github.io/ledclock/

Приложение «Телефон» (WLED — Native) можно найти по следующим ссылкам: Google Play [здесь] и Apple App Store [здесь].

Распечатайте все детали лицевой стороной вниз. Опоры необходимы только для передней части.

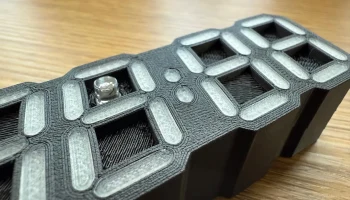

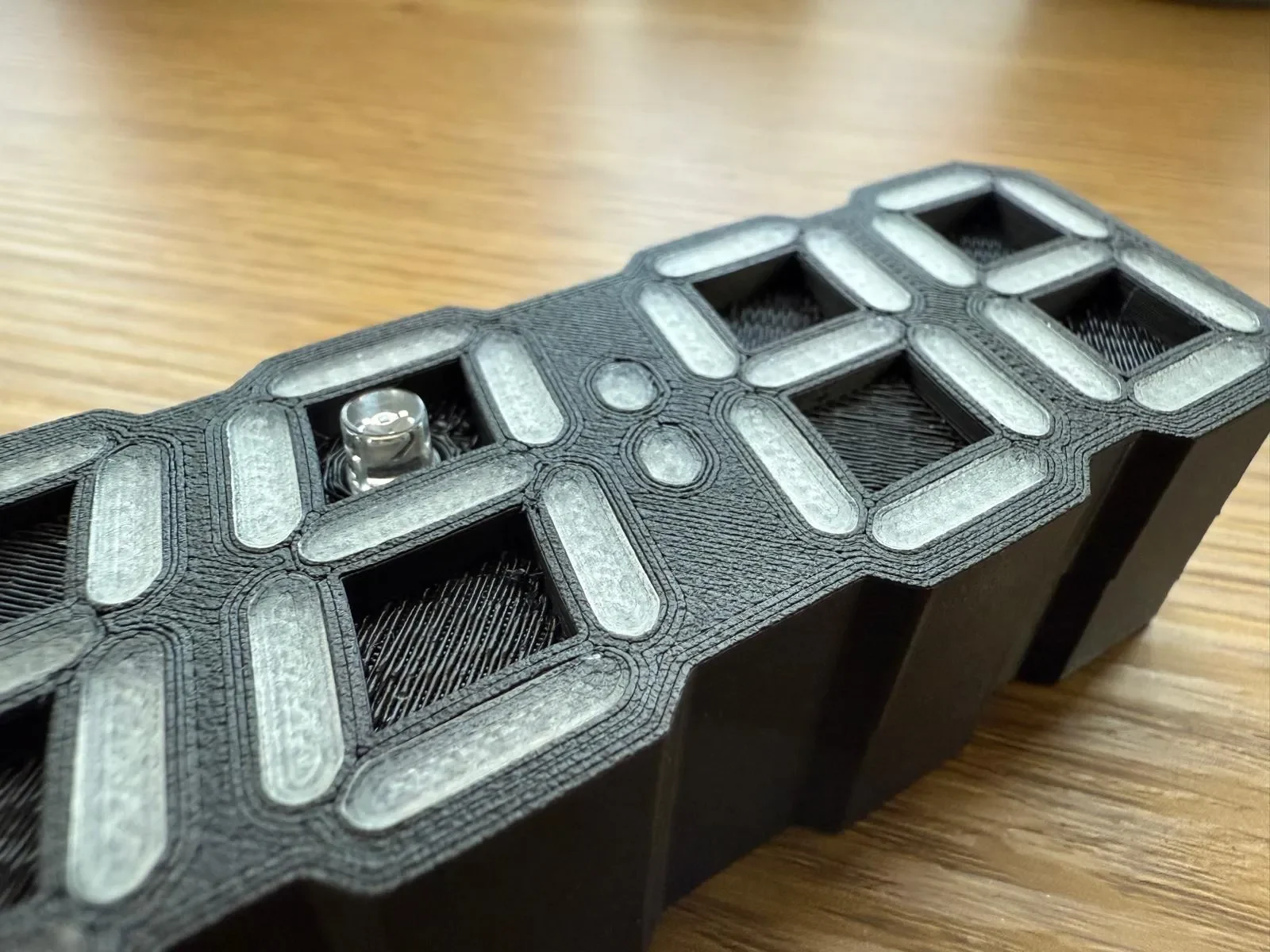

Крышки светодиодов имеют смещение 0,1 мм. Их нужно распечатать из прозрачных нитей.
Если ваш принтер позволяет, было ��ы идеально напечатать крышки светодиодов из нескольких материалов, чтобы вам не приходилось вставлять крышки в переднюю часть корпуса.

Я использовал небольшой молоток, чтобы втолкнуть их в корпус.

Вы также можете найти файл .f3z, если хотите настроить модель.

Вам также понадобится

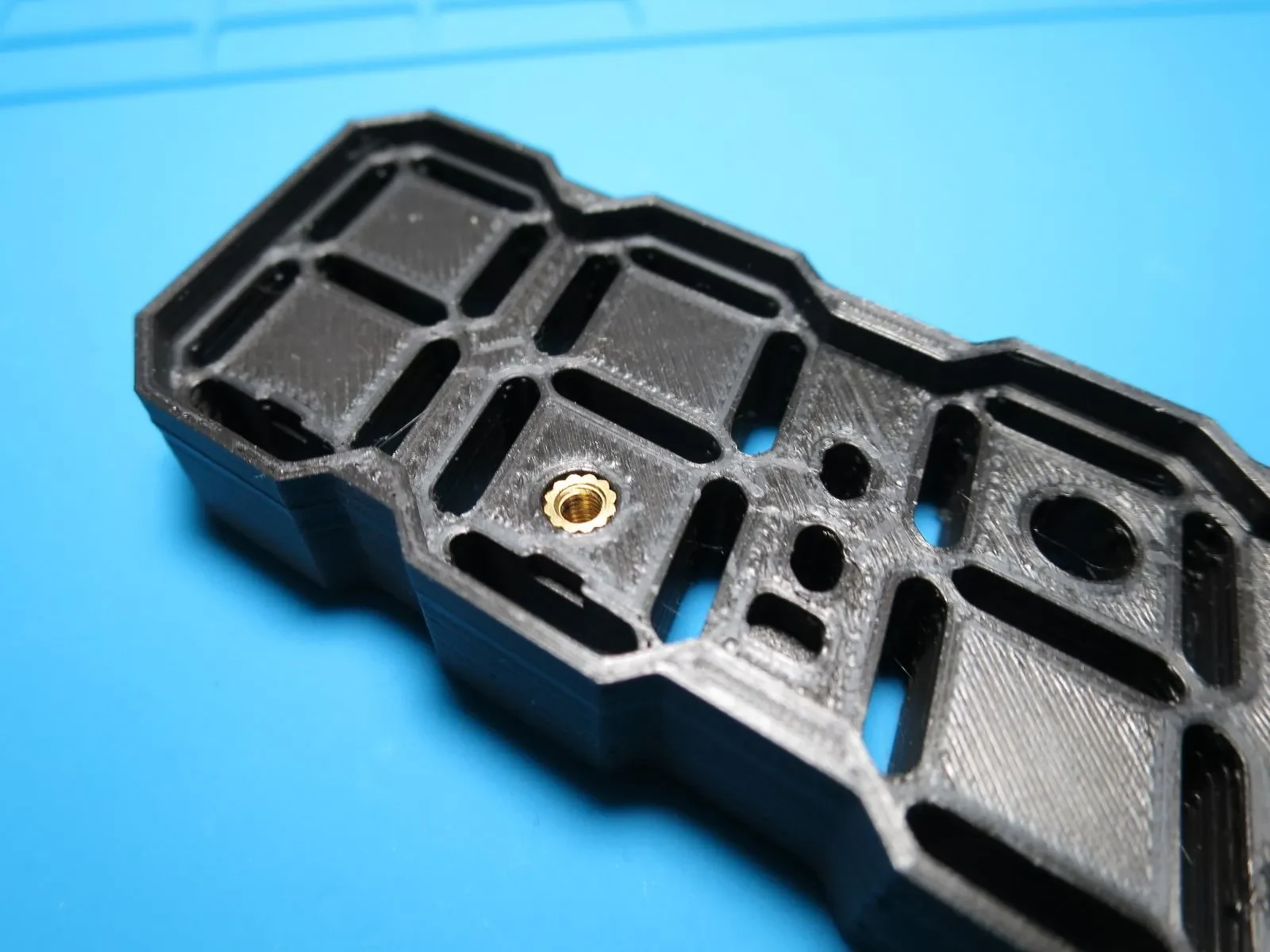

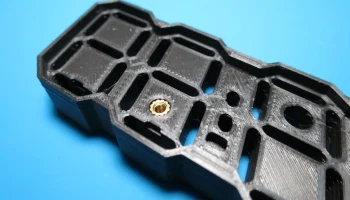

2xM3 терморезьбовые вставки
2 винта CSK M3x10 мм.
