Корпус MSP430 Nixie Clock
На Tindie есть классный комплект Nixie Clock, который мне так нравится, что я купил два из них (правда, первый я убил) и не смог это исправить, но… идем дальше).
После того, как я собрал комплект, я решил, что его достаточно, но простых акриловых панелей, которые вы можете купить вместе с ним, на этот раз будет недостаточно. Мне нужна была фантазия, а фантазия означала, что понадобятся лазеры.
Впервые я воспользовался услугами Ponoko для изготовления акриловых панелей на заказ. Потому что, хотя я и хотел бы иметь собственный лазер, затраты все еще слишком велики, чтобы их можно было оправдать.
У меня нет подробных инструкций по сборке, но я дам вам здесь несколько хлебных крошек, и если у вас есть вопросы, пишите мне.

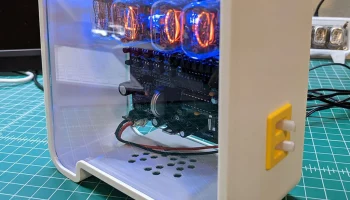

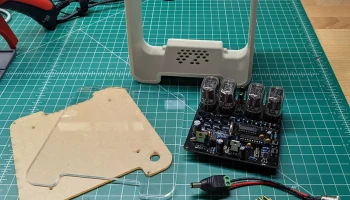

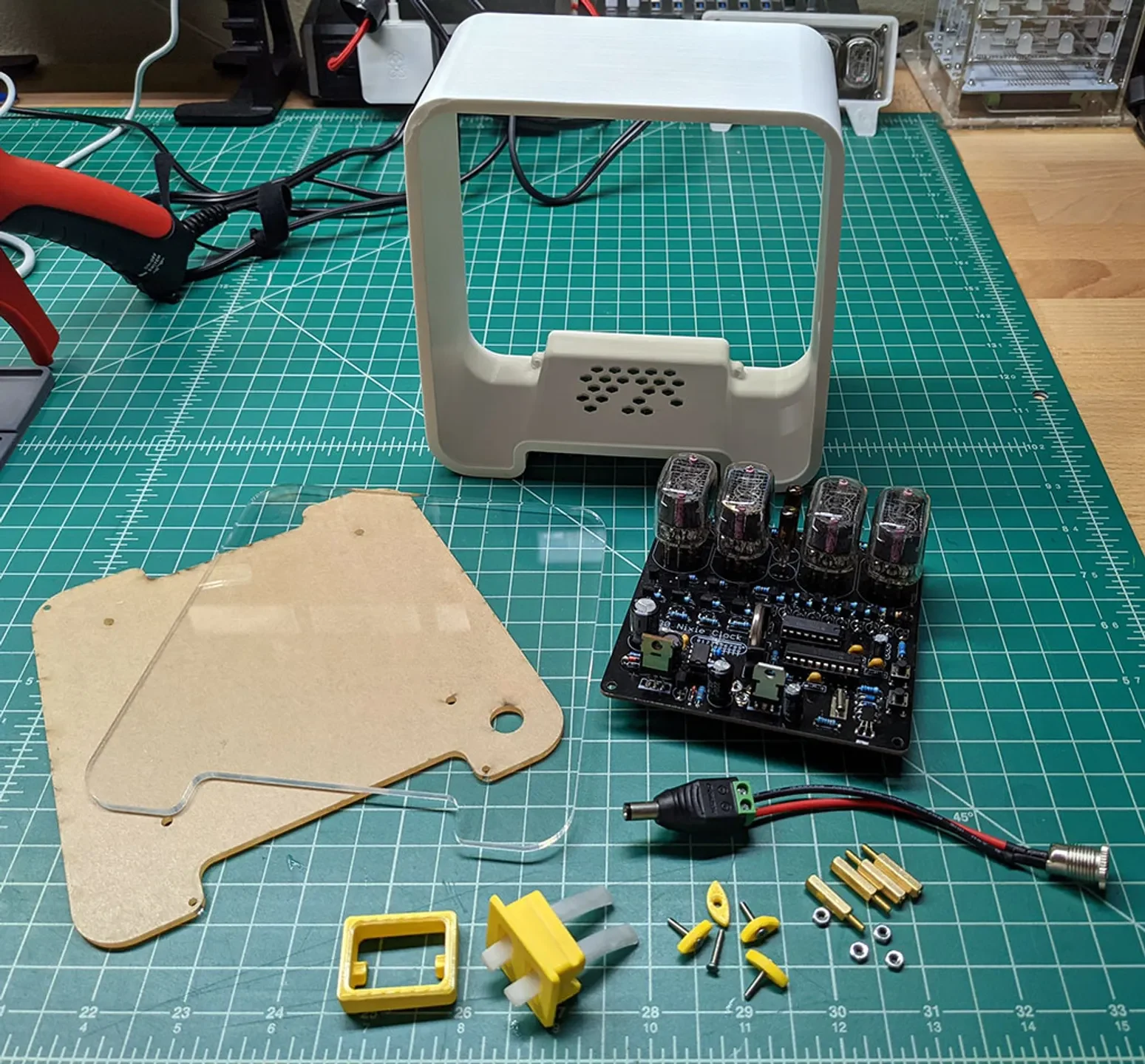

Список запчастей
Детали, напечатанные на 3D-принтере.
Акриловые панели (или заменитель).
Собрал часы MSP430 Nixie.
Блок питания для указанных часов.
Розетка постоянного тока 0,5 x 2,1 мм, 24 В.
Разъем питания постоянного тока 0,5 x 2,1 мм, 24 В.
Провод 20GA+.
4 — стойки М2,5х15 (лучше всего латунные)
4 — гайки М2,5.
4 — винты М2,5х6.
4 — шайбы М2,5.
4 — Винты M2x12 с плоской головкой.
Общие инструкции по сборке
Распечатайте детали.
Используйте прилагаемые файлы DXF для изготовления акриловых панелей. Я разработал это на основе материала толщиной 3 мм.
Передняя панель сначала входит в корпус. Есть несколько выступов, на которых он защелкивается, но я добавил каплю горячего клея в четырех углах, где, как я знал, его не видно, для дополнительной меры удержания.
Прикрепите розетку к акриловой панели.

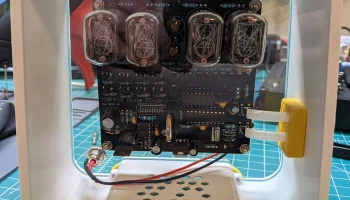

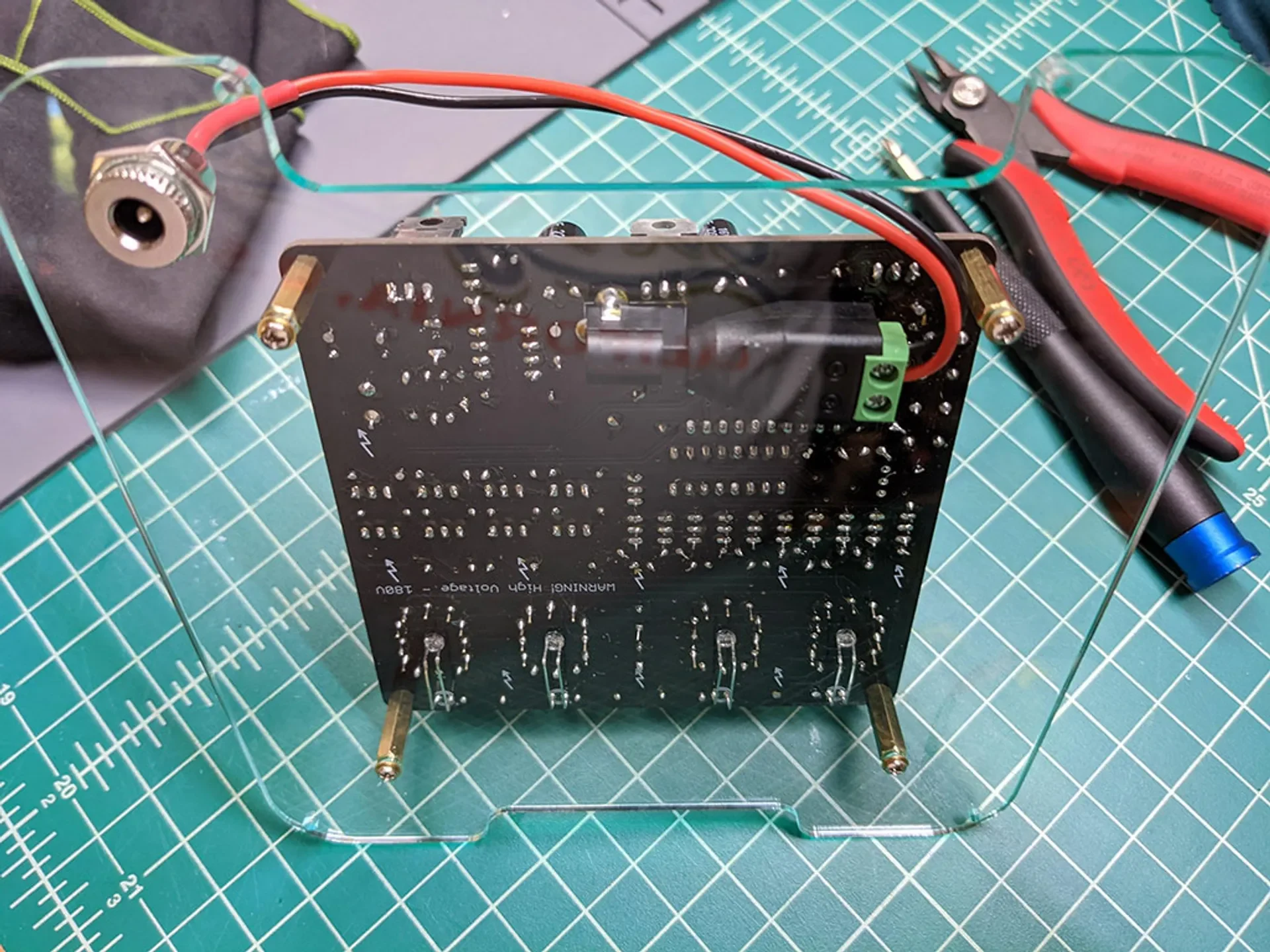

Вставьте вилку питания в часы и подключите часы к розетке. Вам необходимо убедиться, что проводов достаточно, чтобы можно было прикрепить часы к задней панели.

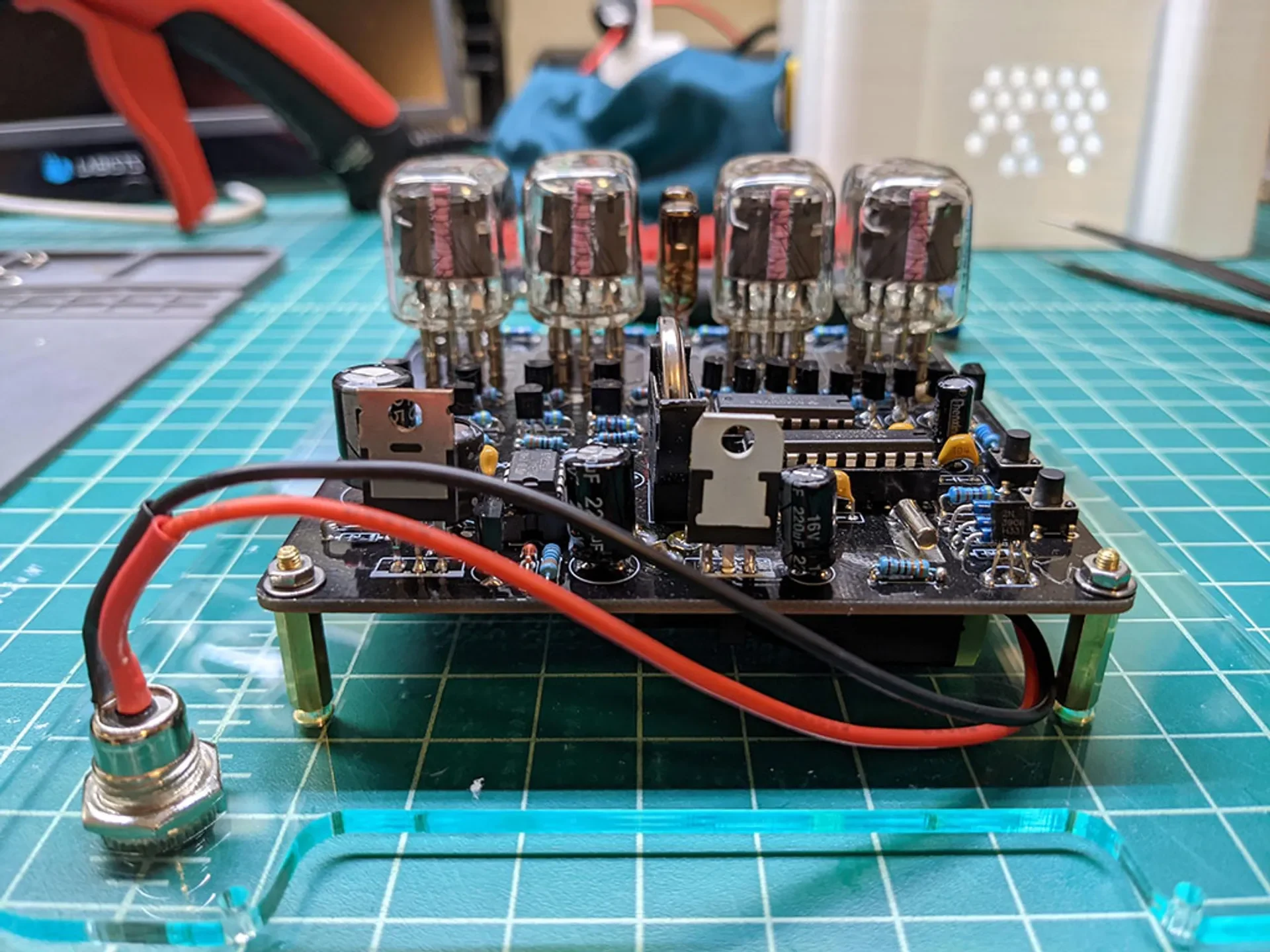

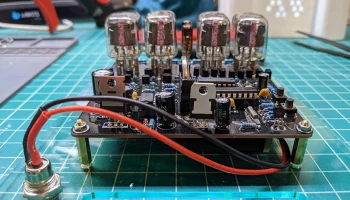

Прикрепите стойки к часам.

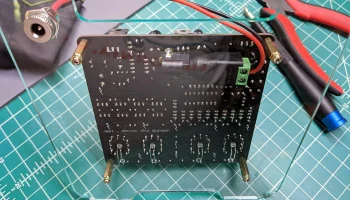

Прикрепите стойки к задней панели.

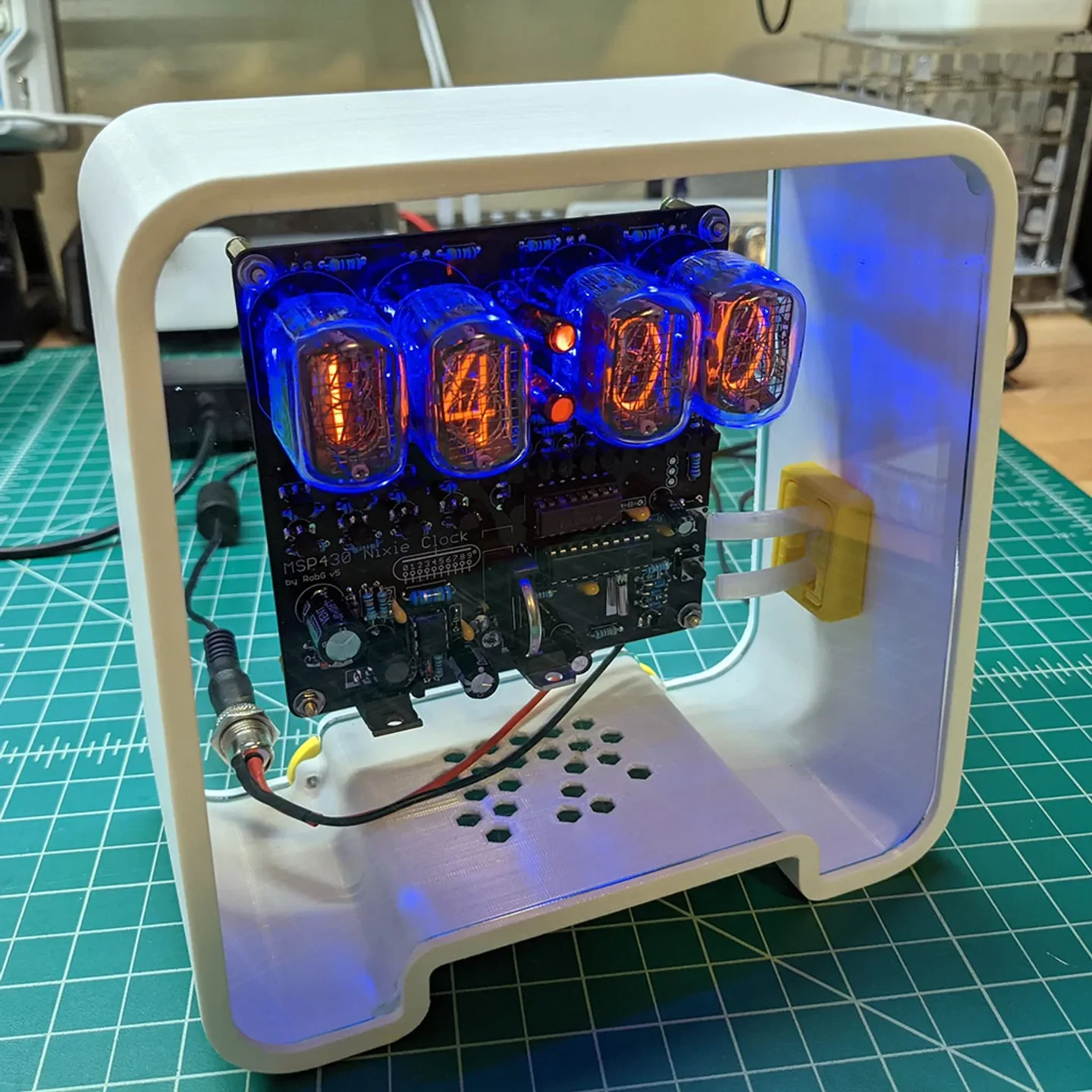

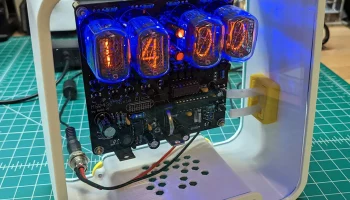

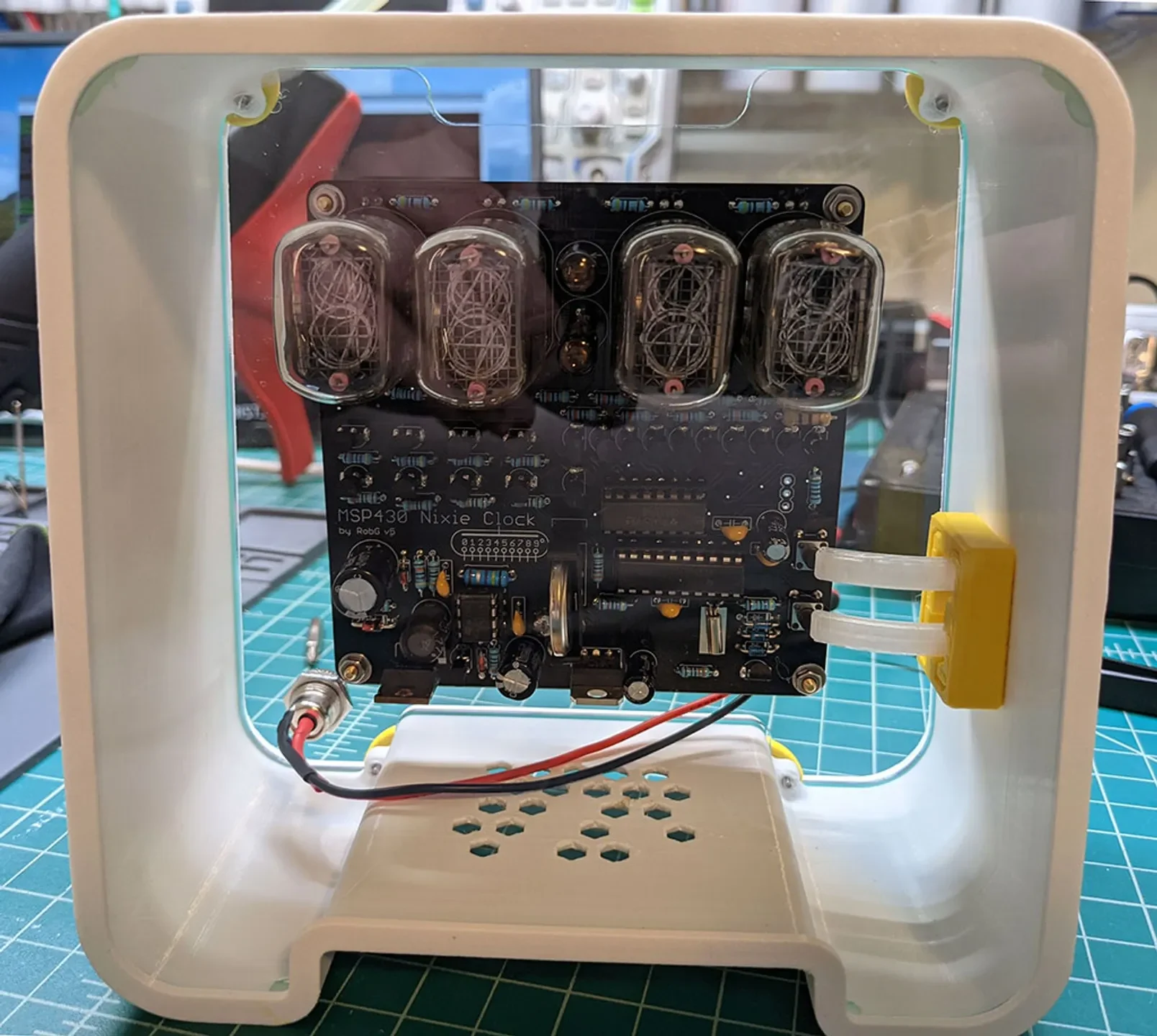

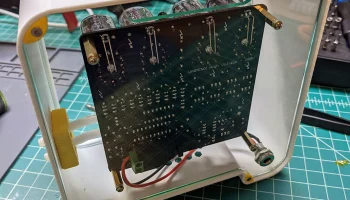

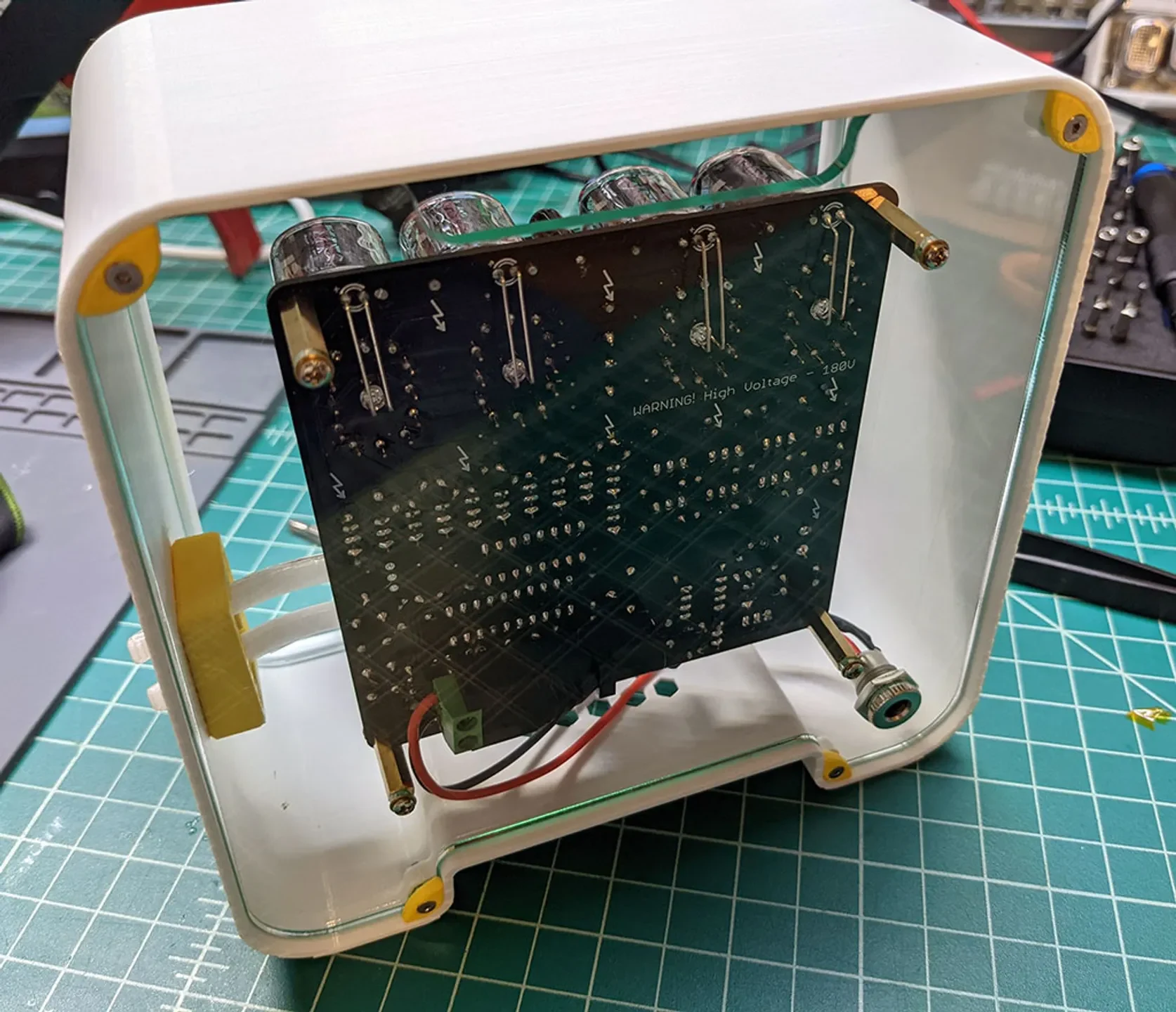

Установите панель с часами в корпус.

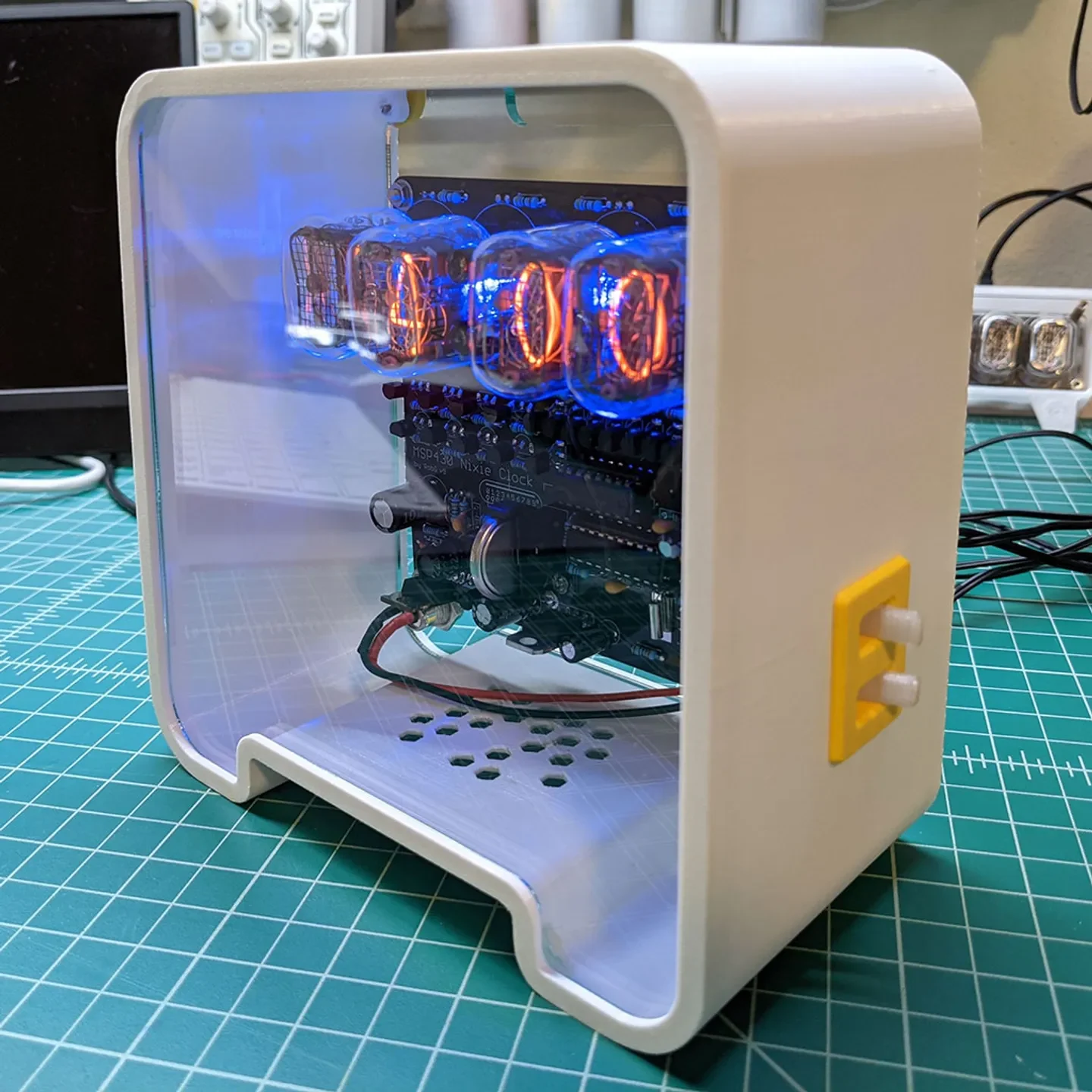

Используя удерживающие зажимы, прикрепите заднюю панель к корпусу.

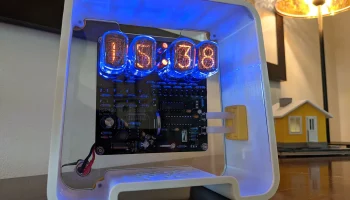

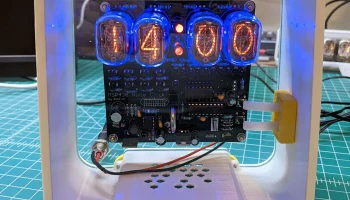

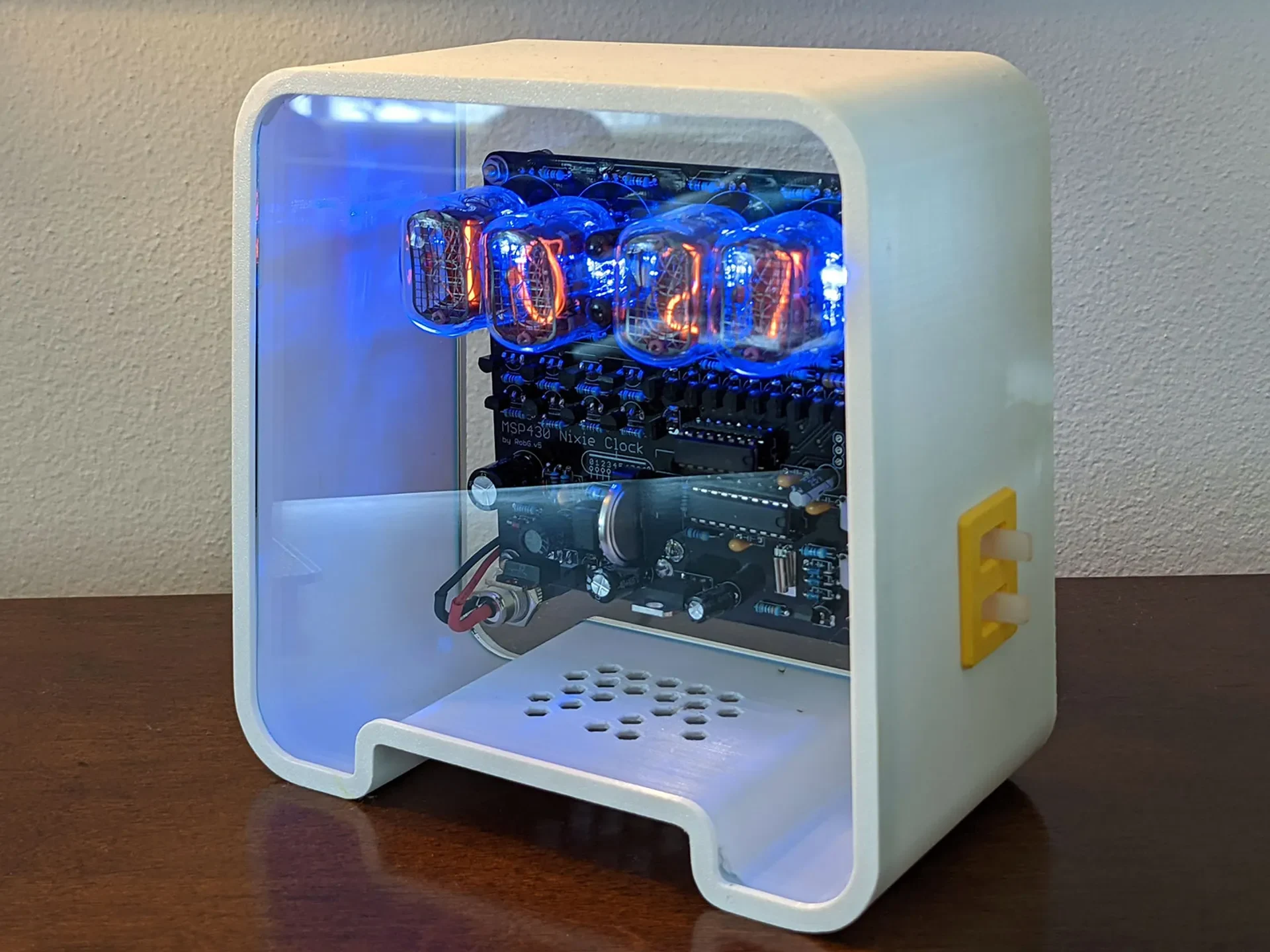

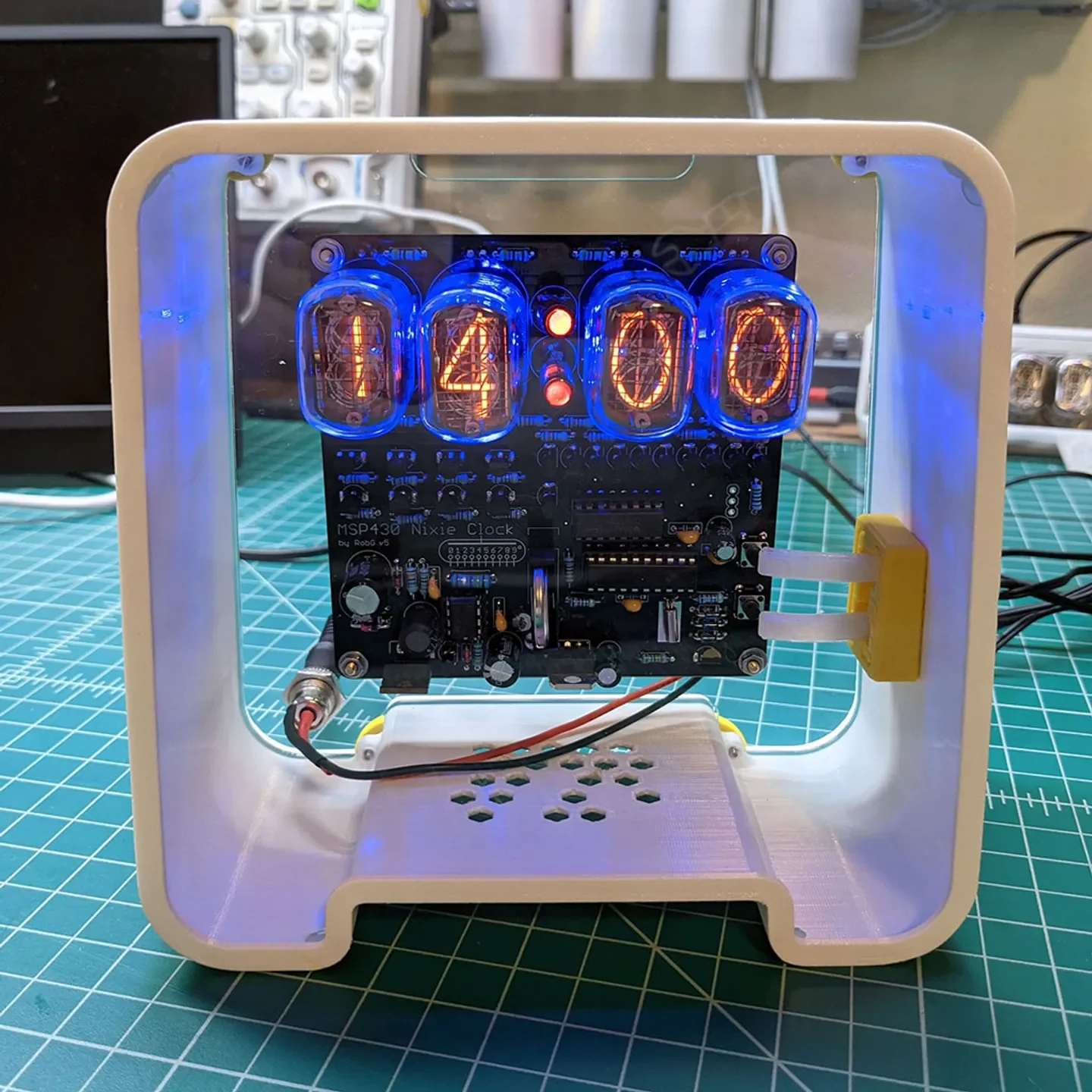

Включите питание и наслаждайтесь.
Полное раскрытие информации: я не знаю, кто этот парень, который делает этот комплект, хороший ли он человек или даже заслуживает вашего покровительства. Все, что я знаю, это то, что мне нравится этот комплект, и я заплатил полную цену за два из них. Тогда я решил офигеть и сделать этот корпус.
Распечатать инструкции
Все файлы печати были нарезаны для PETG.
Я старался, насколько это возможно, избегать опор, но они понадобятся вам, чтобы распечатать корпус и рычаги срабатывания кнопок.
Я распечатал корпус лицевой стороной вниз с полями, и мне все же удалось немного приподнять его, чтобы вы могли попробовать мышиные уши. На моем белом материале подъем едва заметен.
Приводные рычаги напечатаны со всеми опорами, потому что вам действительно нужна сила в этом направлении печати. Вам не нужны маленькие слои, вам нужны слои, которые проходят по длинному периметру объекта.
