Современные часы с кукушкой - механический звук - Cuconi...

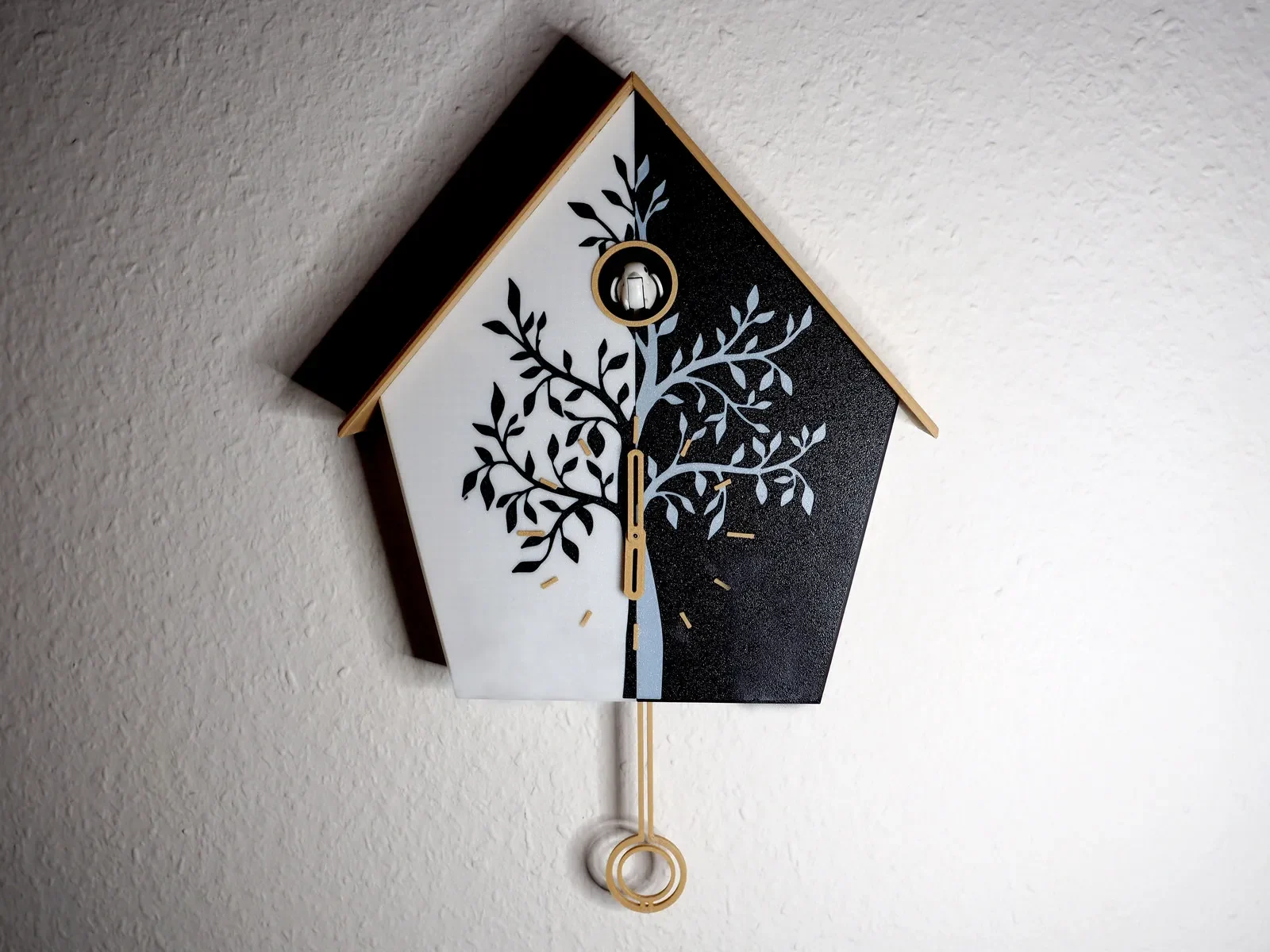

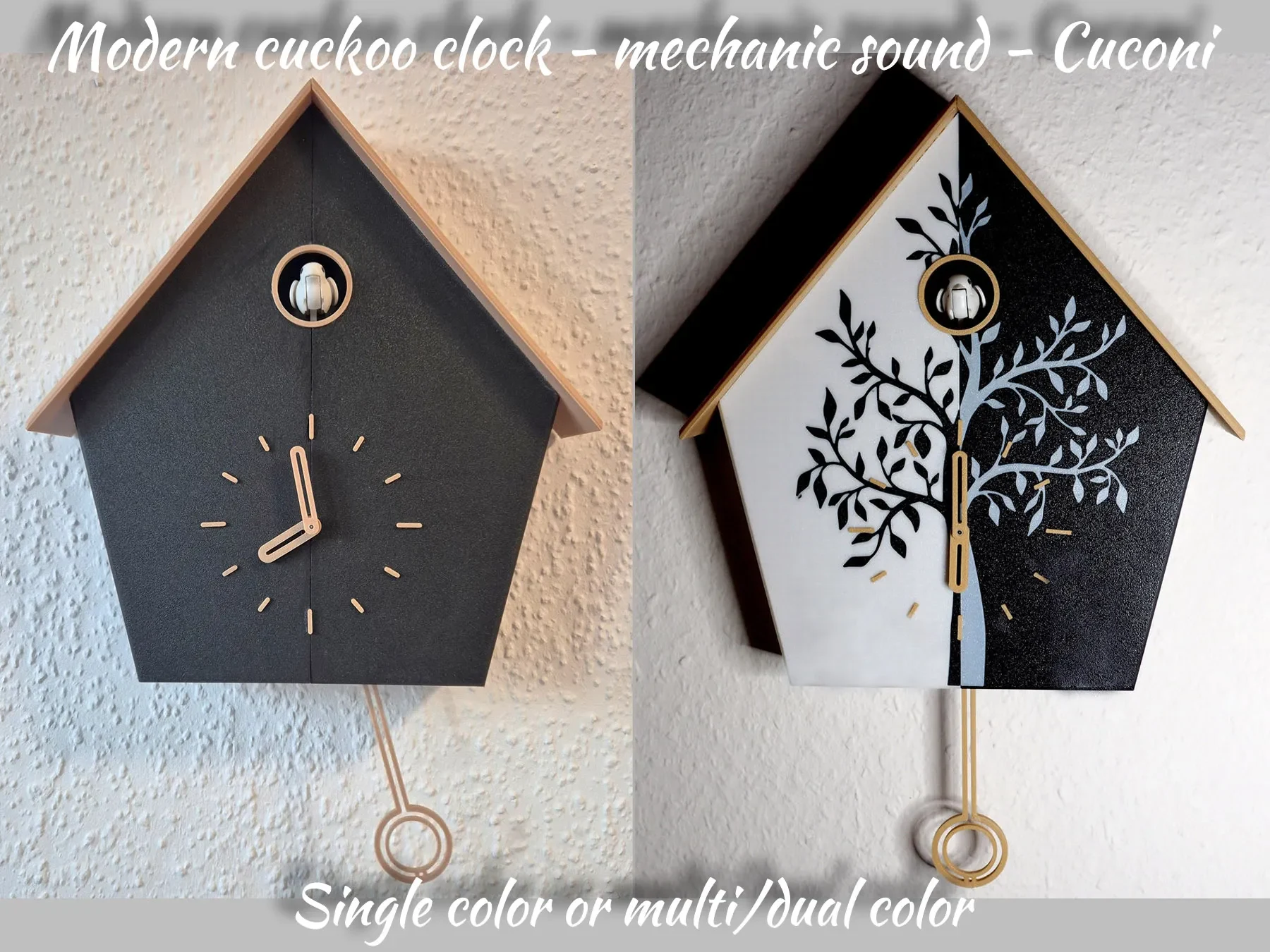

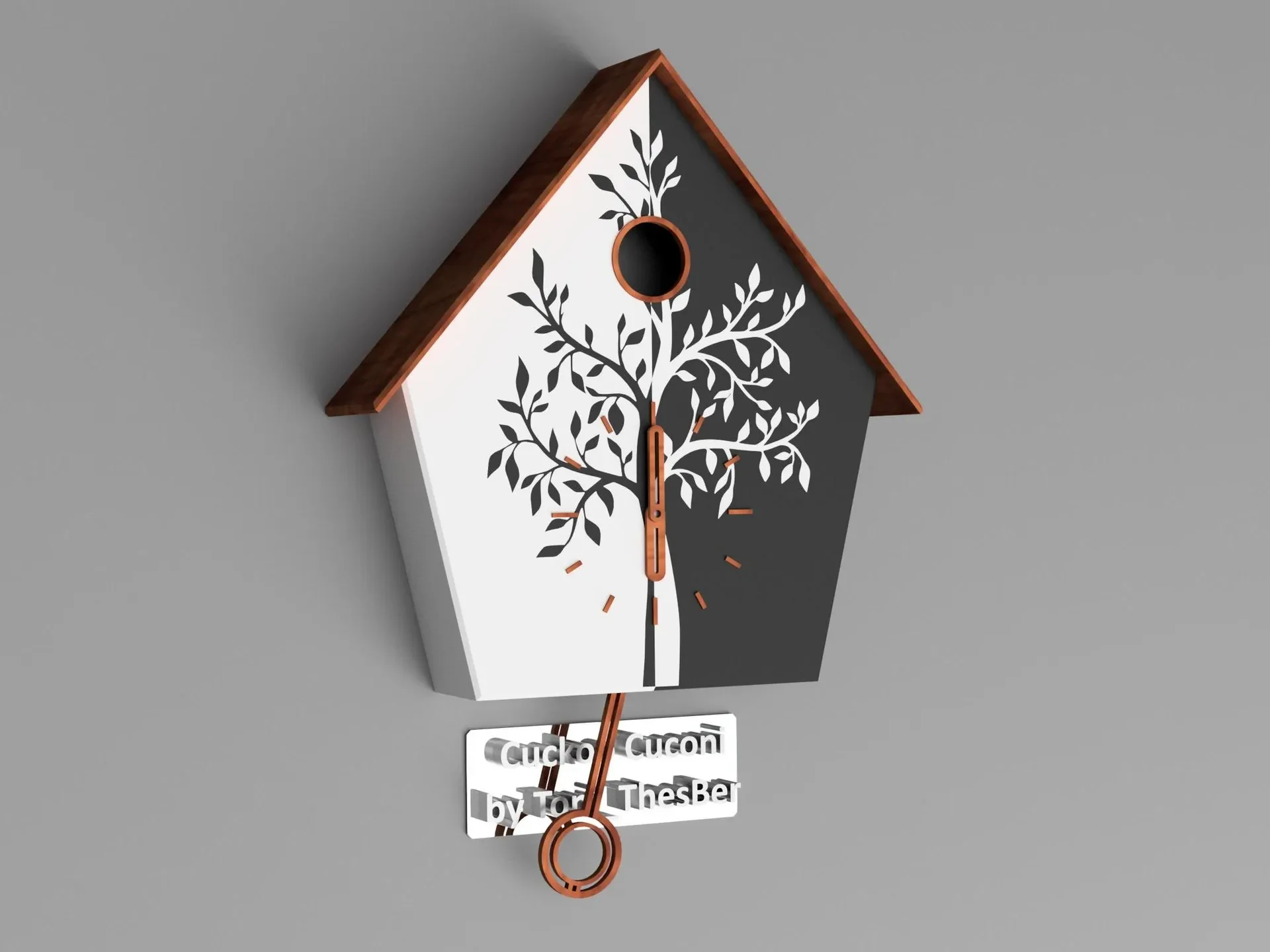

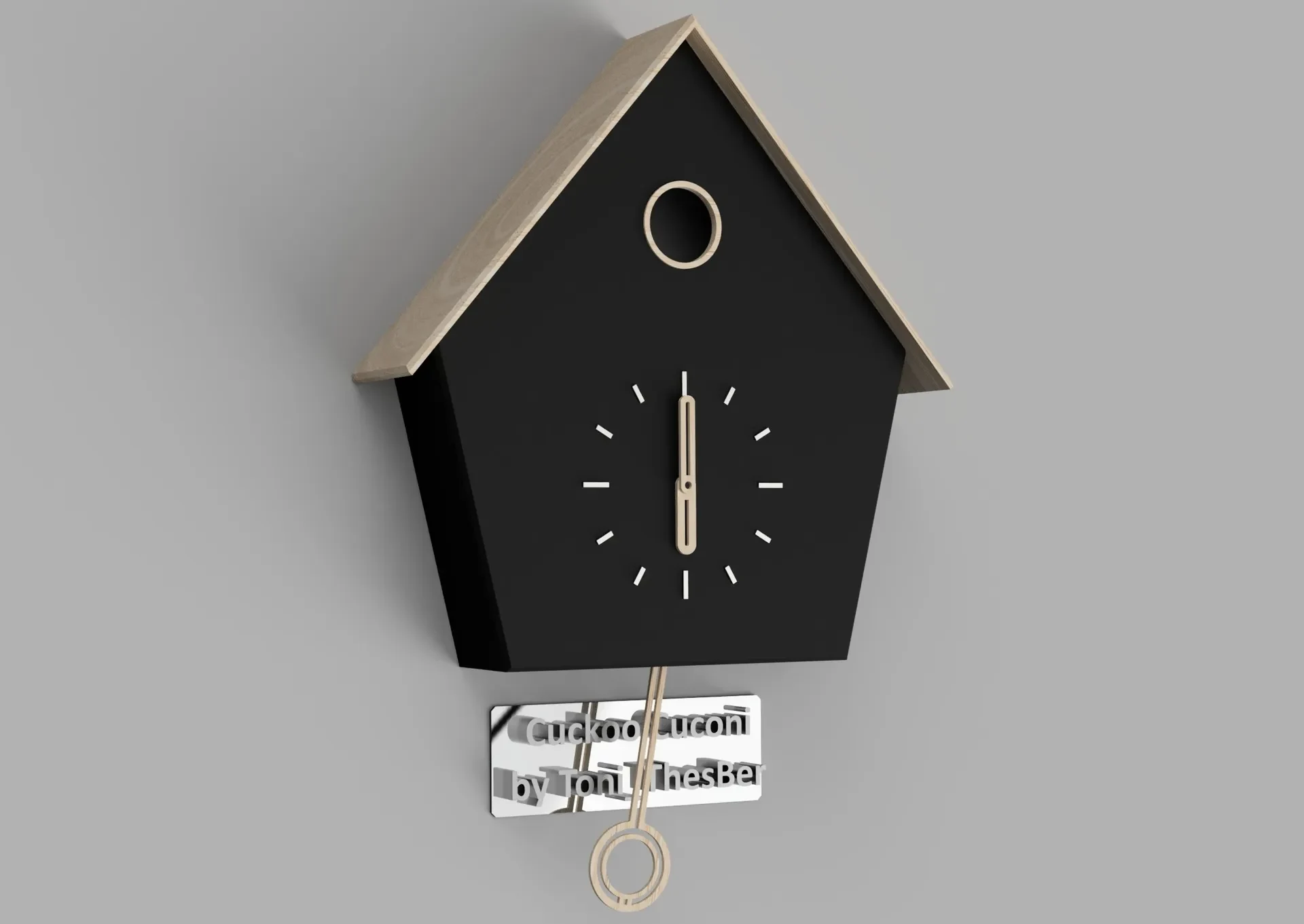

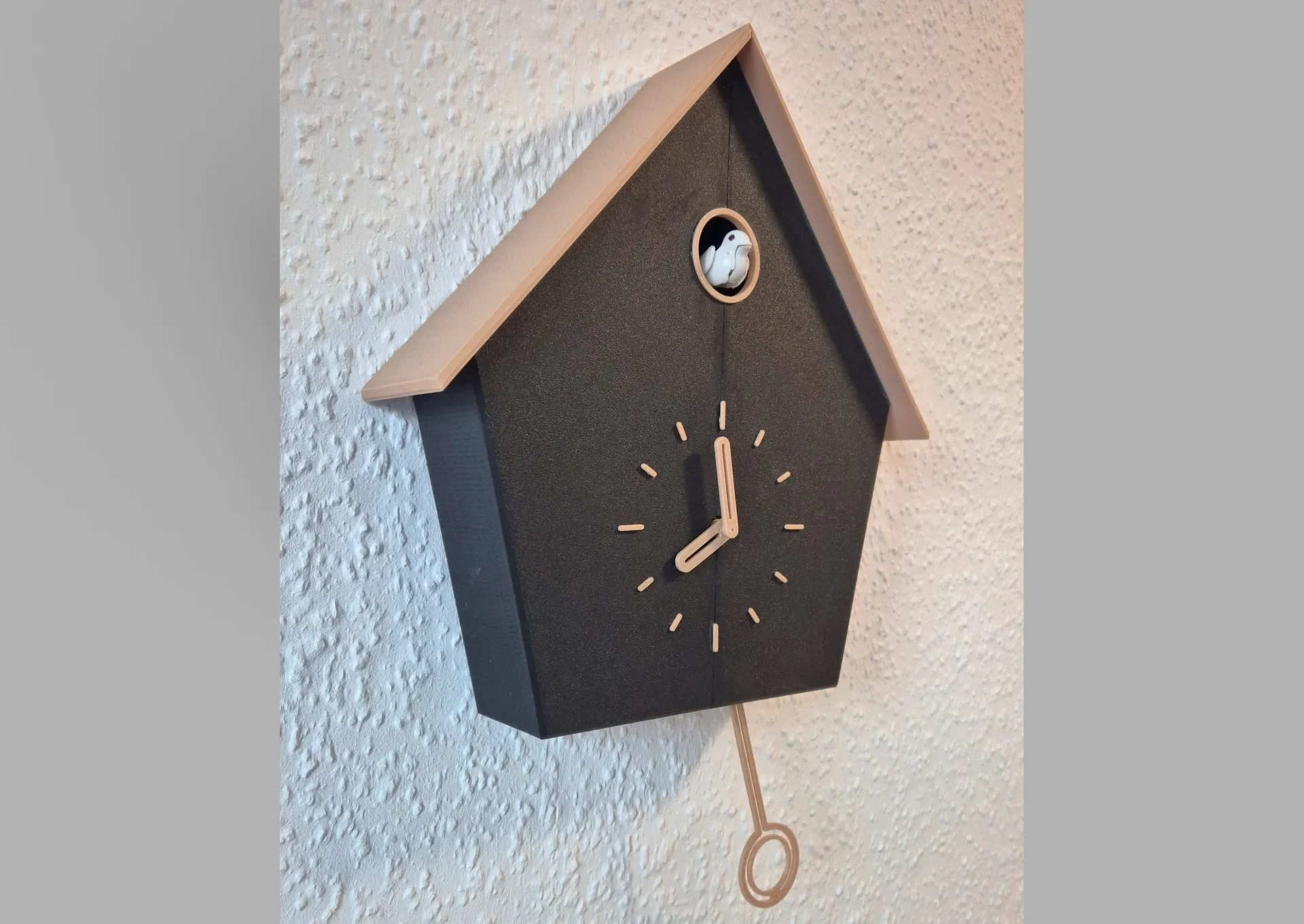

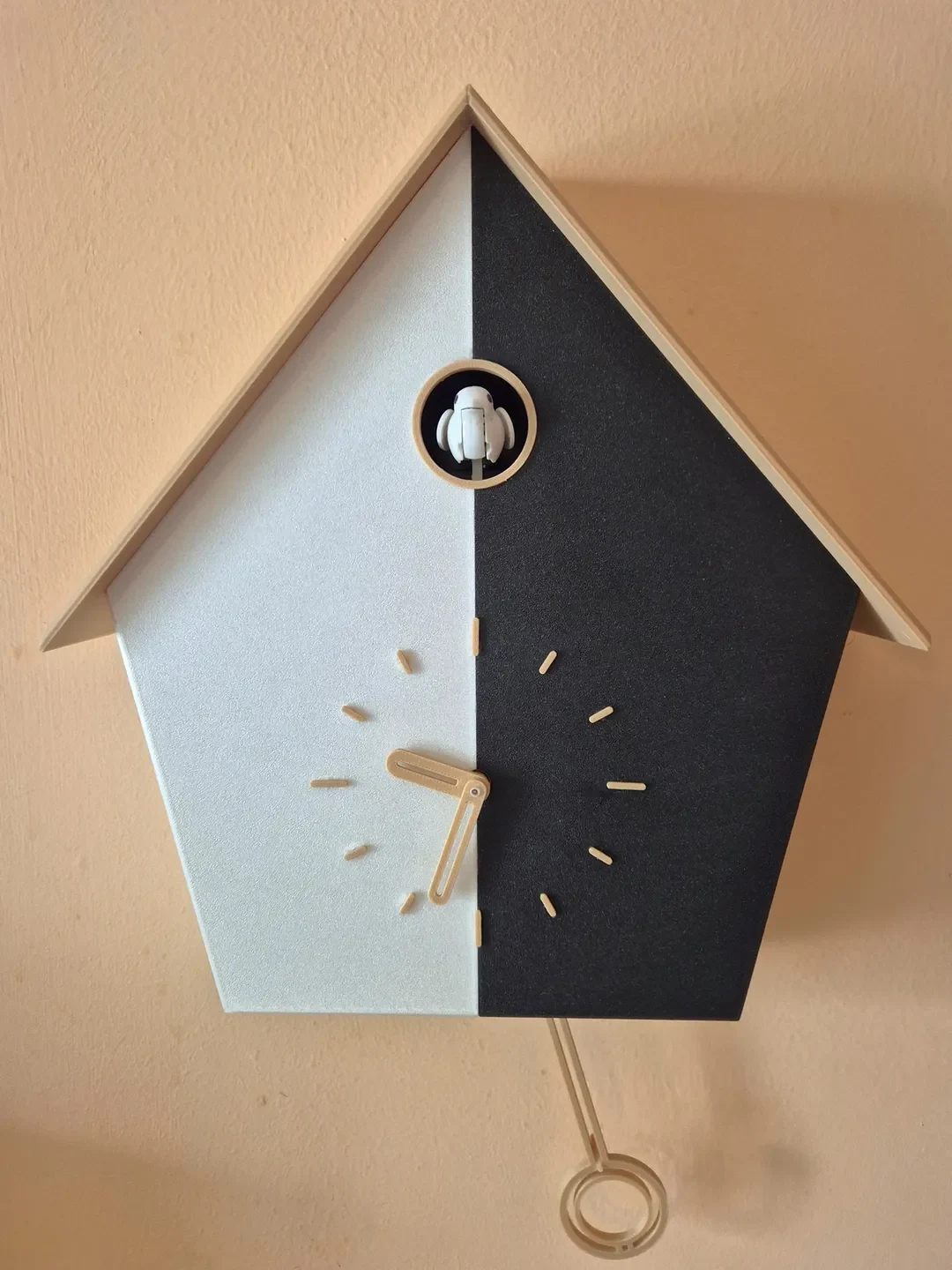

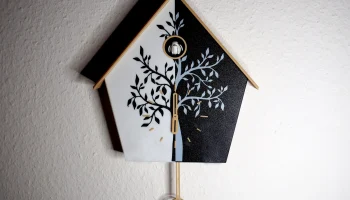

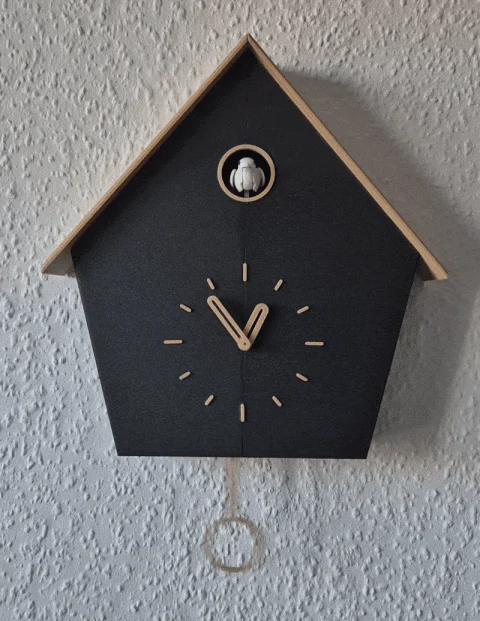

Cuckoo Cuconi — от Тони часы (версия 1.0) — это мой взгляд на вневременную классику с изображением современный дизайн корпуса, маятник, стрелки, циферблат и многое другое. ✨

Внутренняя механика, включая кукушку, была приобретена по доступной цене всего за 15 евро, а все, что видно снаружи, было полностью спроектировано мной. Чтобы идеально адаптировать мою конструкцию к механизму, потребовалось несколько месяцев и несколько прототипов. Изначально я планировал собрать механику птицы самостоятельно, но из-за нехватки времени остановил свой выбор на готовом решении. ⏳

Сейчас проект завершен, и часы уже ви��ят в четырех семейных домах. Каждый час с 6 утра до 9 вечера птица появляется и называет число часа. Тихое щебетание птицы с криком кукушки очень приятно. Всем, кто видел и слышал часы в реальной жизни, они понравились и хотели бы иметь их себе.

Уже работаю с маятником получше… см. видео

https://www.youtube.com/watch?v=rmGpJL6bTBg

К сожалению, мой 3D-принтер (250 х 250) был слишком мал, поэтому мне пришлось разделить некоторые компоненты на две части. Главный корпус теперь доступен как отдельная часть House_XL.stl/.3mf для больших принтеров.

Для тех, кто хочет собрать эти часы, готово подробное руководство по сборке — см. ниже Механику можно найти на платформе (большая А.........) у многих продавц��в — см. рисунок.

Инструкция по сборке v0.95:
Шаг 1. Распечатайте все необходимые детали. Я распечатал еще несколько мелких деталей.

Шаг 2. Возьмите две части дома и скрепите их шестью зажимами. Обратите внимание, что зажимы не симметричны и имеют выступ вверху. Рекомендуется использовать клей, но будьте осторожны, не используйте слишком много. Это случилось со мной, и вы можете слегка увидеть это спереди.

Шаг 3. Возьмите две части крыши и склейте их с верхней стороны.

Шаг 4. Отрегулируйте угол наклона крыши всего дома. Затем приклейте крышу к домику. Задние края должны быть одинаковой длины.

Шаг 5. Как только клей высохнет — у меня на клей ушло 10-15 минут — можно продолжить работу с циферблатом. Я также использовал клей для четырех больших линий, восьми маленьких линий и, наконец, кольца дома.

На двух фотографиях вы можете видеть излишки клея на доме… не делайте так ;-)

Шаг 6. Теперь можно подготовить купленный механизм. Закрепите часовой механизм гайкой и двумя шайбами. Снимите электронику сбоку.

Шаг 7. Установите электронику в печатный корпус так же, как и раньше.

Шаг 8. Подождите, пока весь клей высохнет, после чего можно устанавливать механизм в готовый печатный домик.

Шаг 9. Прикрепите распечатанную часовую, а затем минутную стрелку к часовому механизму.

Шаг 10. Настройка купленной механики — настройка

а) Откройте крышку батарейного отсека и поверните ручку установки времени, как показано на рисунке выше, для текущего времени.

б) Вставьте в батарейные отсеки 1 батарейку УМ-3 типоразмера «АА» и 2 батарейки УМ-2 типоразмера «С».

в) Закройте крышку батарейного отсека.

г) Как настроить пение кукушки:
Нажмите кнопку «Set» 0 ~ 23 раза для правильного пения кукушки.

Нажмите 0 времени, если сейчас 5:00.

д) Переключатель громкости: переместите в положение MIN/OFF/MAX.

е) Кнопка «Демо»: нажмите для прослушивания птичьего щебетания.

Оставайтесь с нами, чтобы увидеть следующую полностью обновленную версию — ожидание того стоит! ⏰

Я всегда буду рад оценкам «Скачать», «Нравится», «Сделать» или "⭐⭐⭐⭐⭐"!

Удачной печати
Тони :-)

--------------------------------------------------------------------------------------------------
