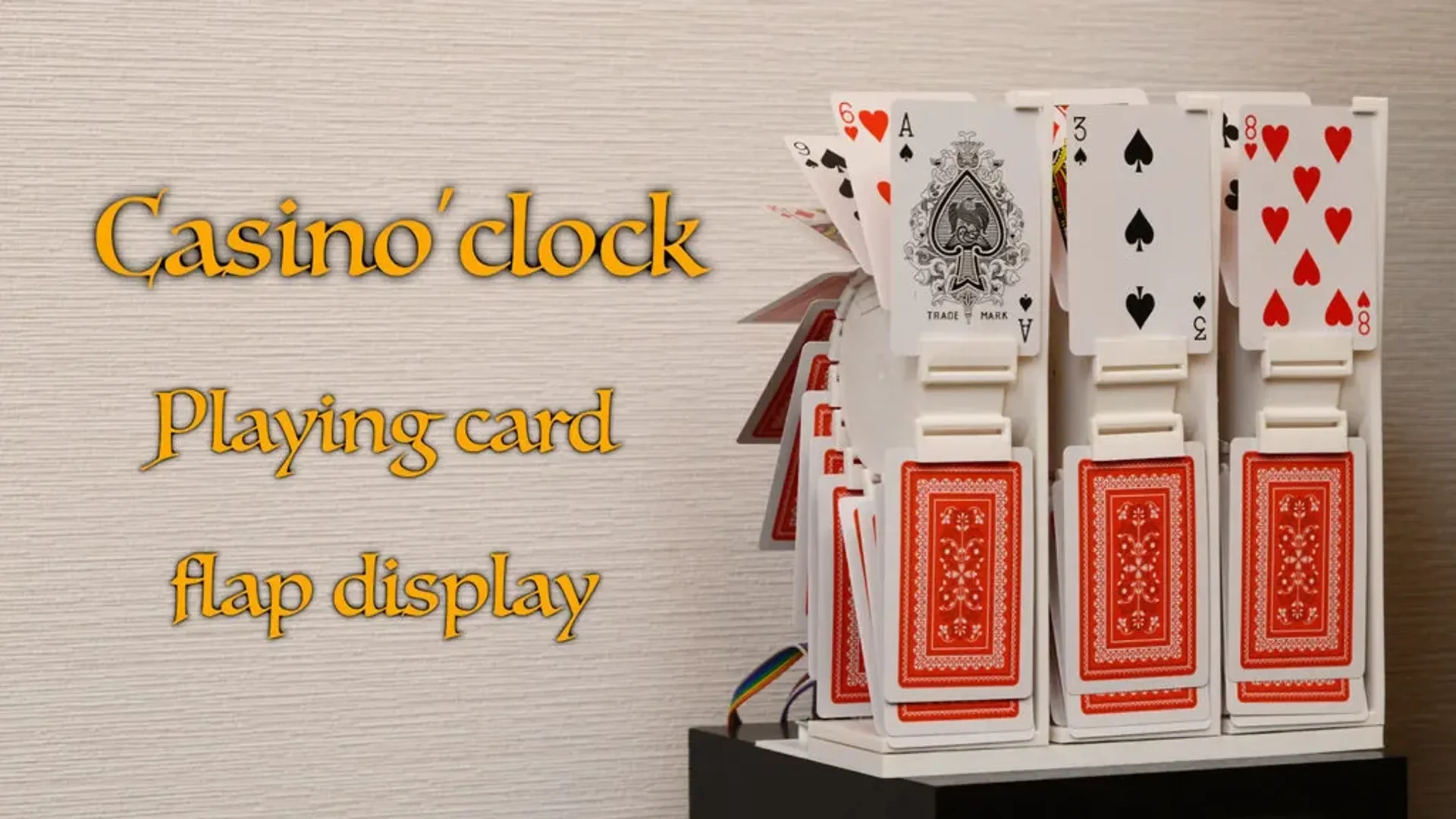

Дисплей/часы с клапанами игральных карт

Одной из основных сложностей при изготовлении разделенного клапана с помощью 3D-принтера является изготовление клапанов. Поэтому я использовал готовые игральные карты в качестве створок и сделал забавные и безумные часы из минимальн��го количества деталей.

Простая конструкция: каждый дисплейный блок состоит всего из 3-х типов деталей.
Забавное движение: расставляя карты в случайном порядке, вы можете наслаждаться оживленным движением откидного дисплея.
Получение времени по Wi-Fi: текущее время получается через Wi-Fi с использованием ntp.

Подробная инструкция по сборке будет добавлена в ближайшее время.

Как сделать

Необходимые детали

Колода игральных карт французской масти (размер моста: около 57 x 89 мм)
В комплект поставки входят три шаговых двигателя 28BYJ-48 с платой драйвера.
Микрокомпьютер с 12 или более портами ввода-вывода. Я использовал M5stamp C3, https://shop.m5stack.com/products/m5stamp-c3-mate-with-pin-headers.
Двусторонняя клейкая лента
Несколько саморезов
стяжки

Сборка

Пожалуйста, посмотрите видео выше.

Распечатайте детали в исходном положении. Никакой поддержки не требуется.
Держатель карты (петля) имеет ориентацию. Будьте осторожны, чтобы не прикрепить петлю в перевернутом состоянии.
Если зацепление оси двигателя и ротора ослаблено, используйте суперклей из внешнего отверстия.
Вам следует отредактировать исходный код, чтобы указать порядок случайного расположения карточек.

Вы можете распечатать все детали одной единицы одновременно на принтере размером 20 x 20 см.

Держатель карты (петля) имеет ориентацию. Пожалуйста, убедитесь, что передняя или задняя часть деталей показана на рисунке выше.

Подключение

* Для этих часов я использовал M5stamp-C3. * Подключите четыре контакта первого (1-минутного) двигателя к G4, G5, G6, G7. * Подключите четыре контакта второго (10-минутного) двигателя к G0, G1, G8, G10. * Подключите четыре контакта третьего (часового) двигателя к G9, G18, G19, G21. * Подключите 5 В и GND к микроконтроллеру. (M5stamp-C3 имеет три пары 5 В и GND)

Тест

Используйте Single-unit-test.ino для тестирования отдельного модуля.
Используйте Triple-test.ino для одновременного тестирования всех модулей. Пожалуйста, подтвердите, что порядок карты правильно установлен в исходном коде (потому что тактовый код очень медленный и его трудно подтвердить).

Использовать как часы

Используйте clock.ino.

Вы можете установить SSID и пароль вашего Wi-Fi с помощью приложения для смартфона.

Эта функция называется SmartConfig. Приложения для настройки находятся по адресу

Android: https://play.google.com/store/apps/details?id=com.khoazero123.iot_esptouch_demo&hl=ja≷=US

iOS: https://apps.apple.com/jp/app/espressif-esptouch/id1071176700

Обратите внимание, что ваш смартфон должен быть подключен к Wi-Fi 2,4 ГГц.
