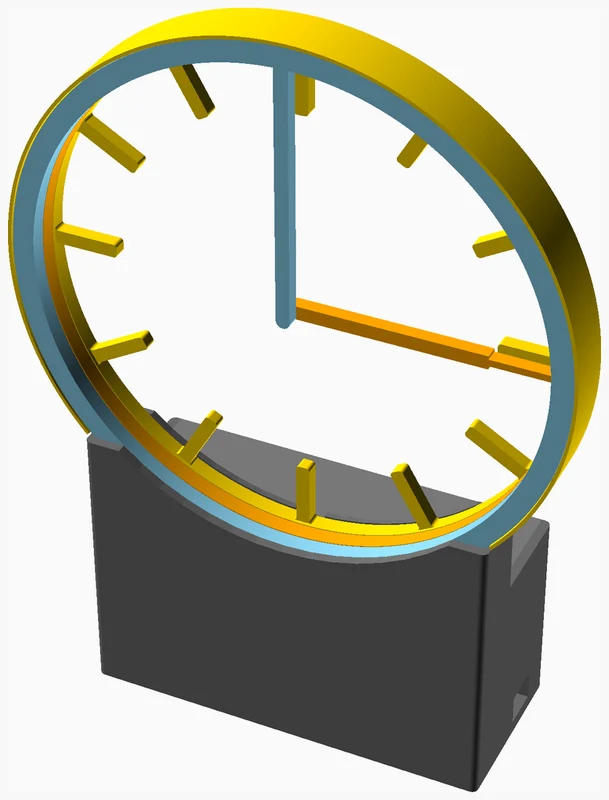

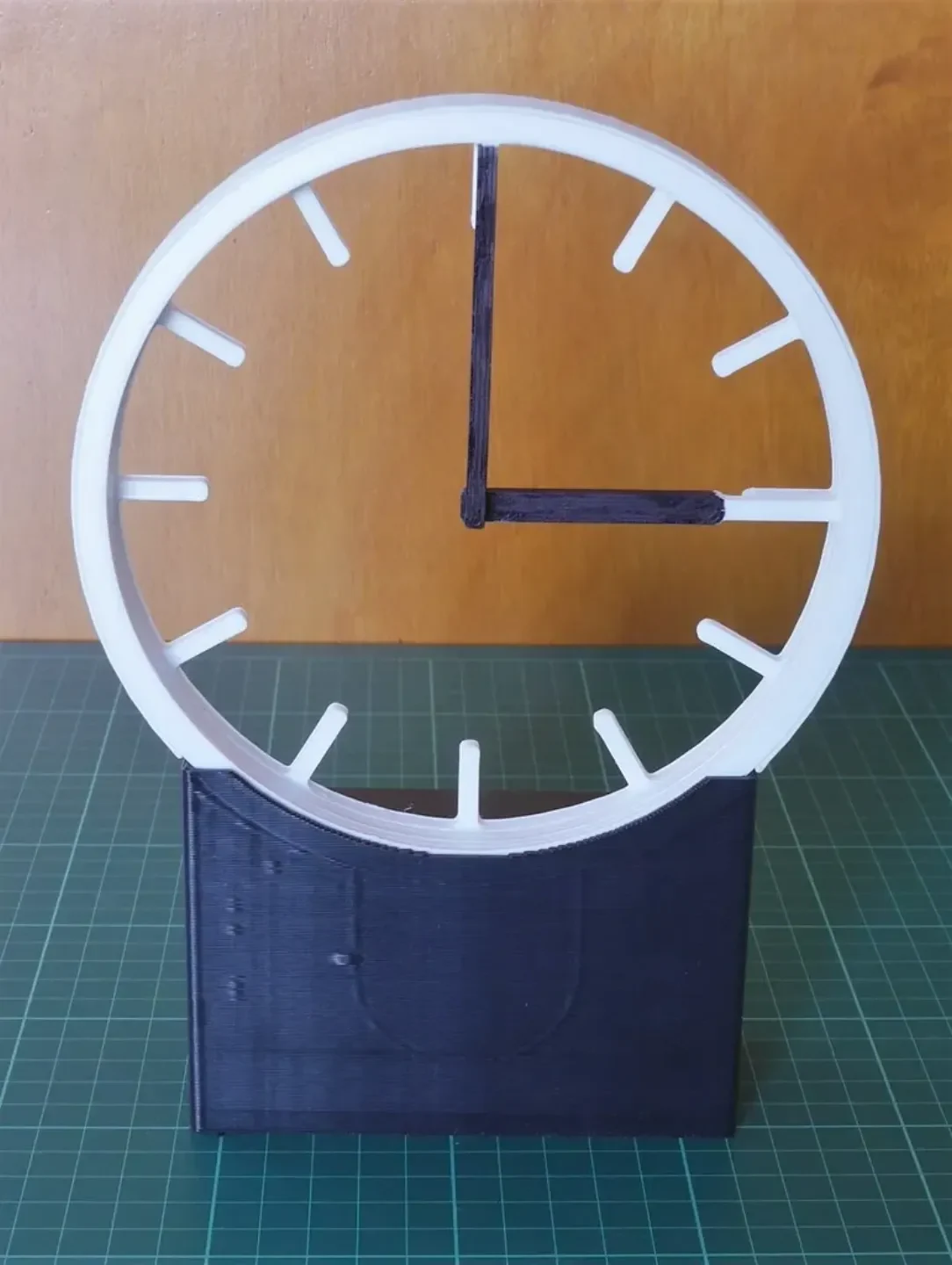

Hollow Clock 2 Remix

Hollow Clock 2 Remix

ThisHollow Clock — это ремикс на Hollow clock 2 — тихий и плавный, созданный Синсаку Хиура «шиура» и лицензированный по той же лицензии Creative Commons — Attribution — Non-Commercial — Share Alike (CC BY-NC-SA 4.0.)

Инструкции по сборке в стиле Ikea и спецификация (список деталей) находятся здесь.

Улучшения оригинального дизайна

У меня были проблемы с отсчетом времени, в основном по двум причинам:

Передачи иногда проскакивают
Сама Arduino не особо хорошо проводит время

Для решения этих проблем я внес следующие изменения:

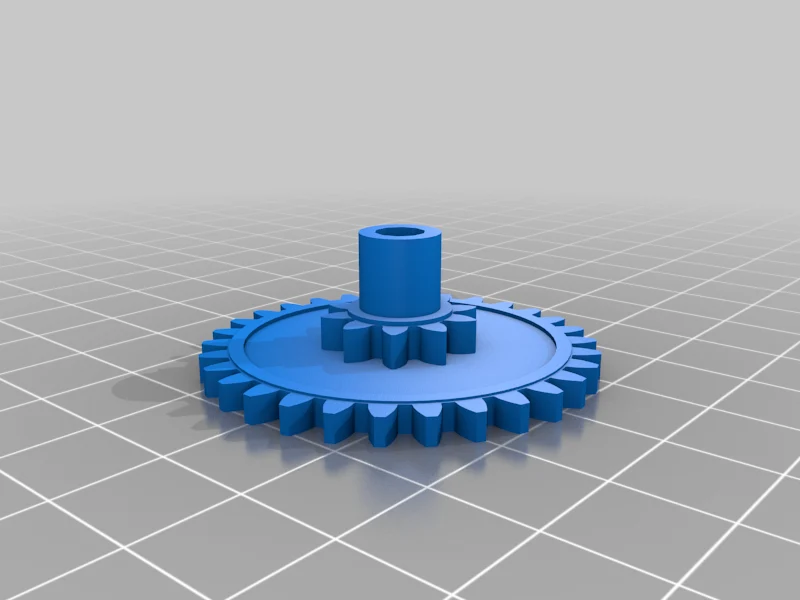

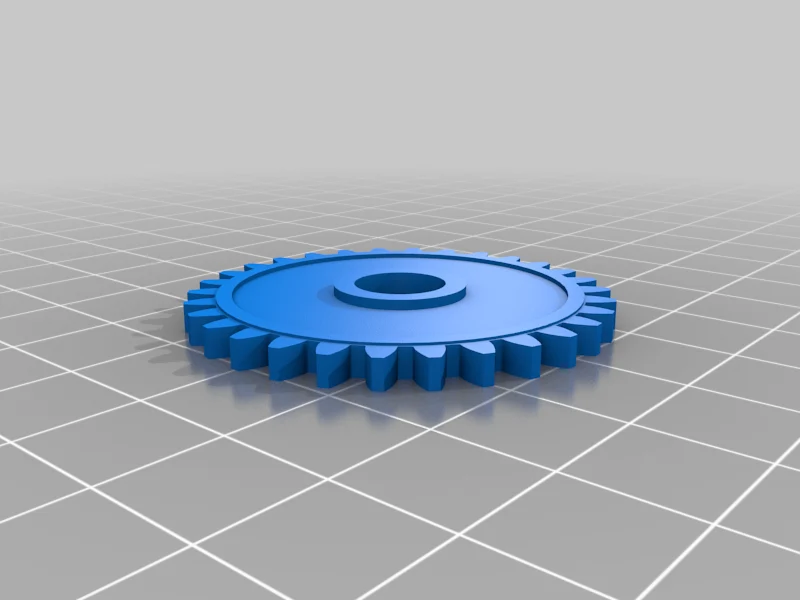

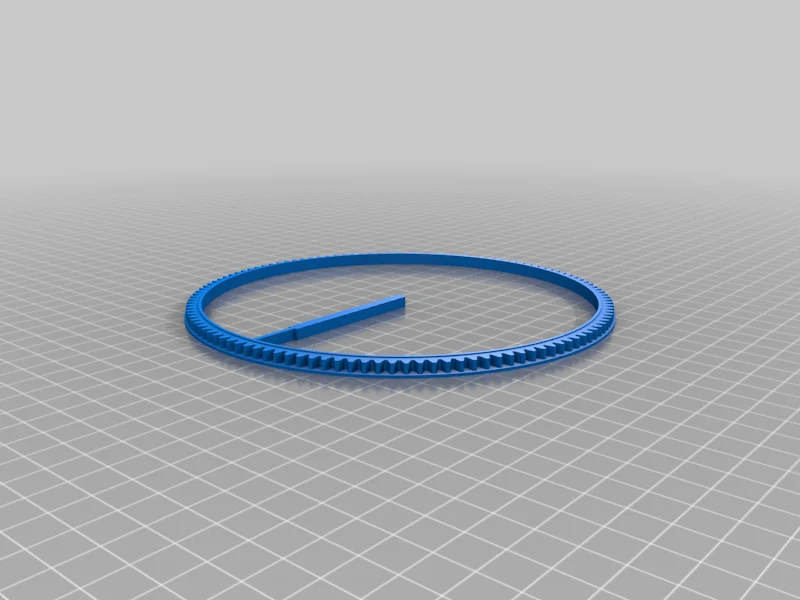

Изменена передача для использования эвольвентных передач.
Доб��вил ось в редуктор

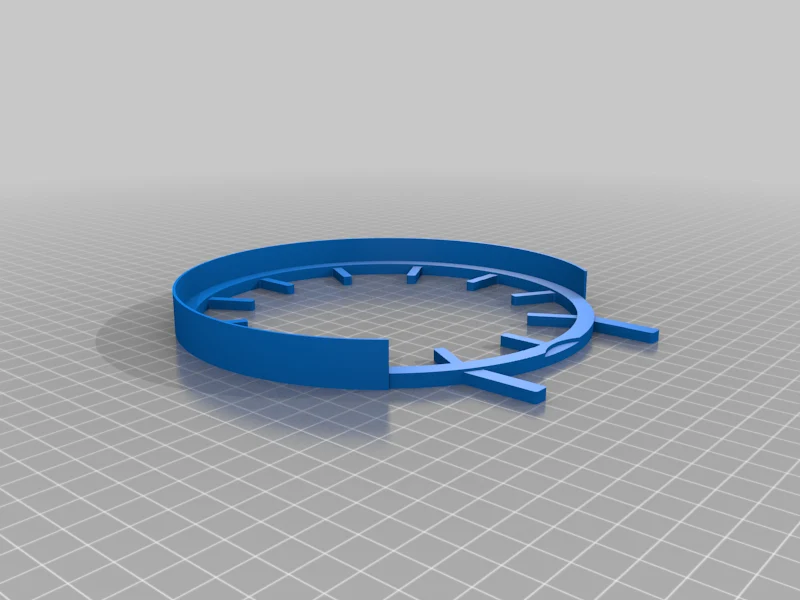

Добавлен корпус к основному циферблату.
Для соединения циферблата с основанием использовал паз и шип.

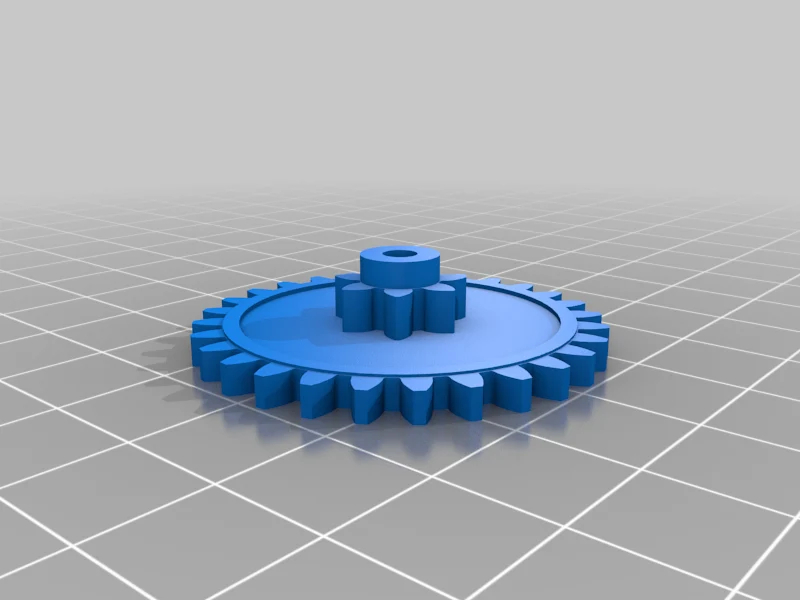

Утопленные шестерни для уменьшения трения
Вместо Arduino использовал Raspberry Pi Pico — он имеет встроенные часы реального времени и поэтому показывает гораздо лучшее время.

Пункты 3 и 4 не дают циферблату «прыгать» и скакать зубчик.

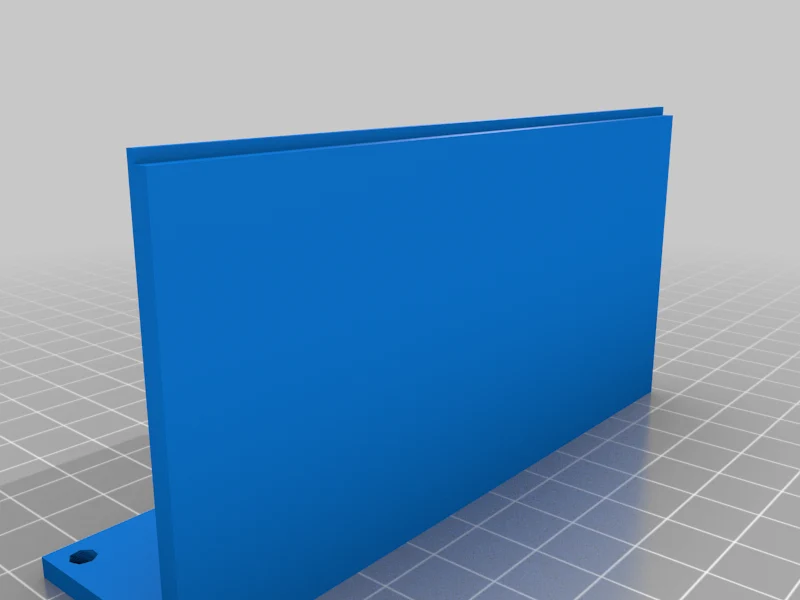

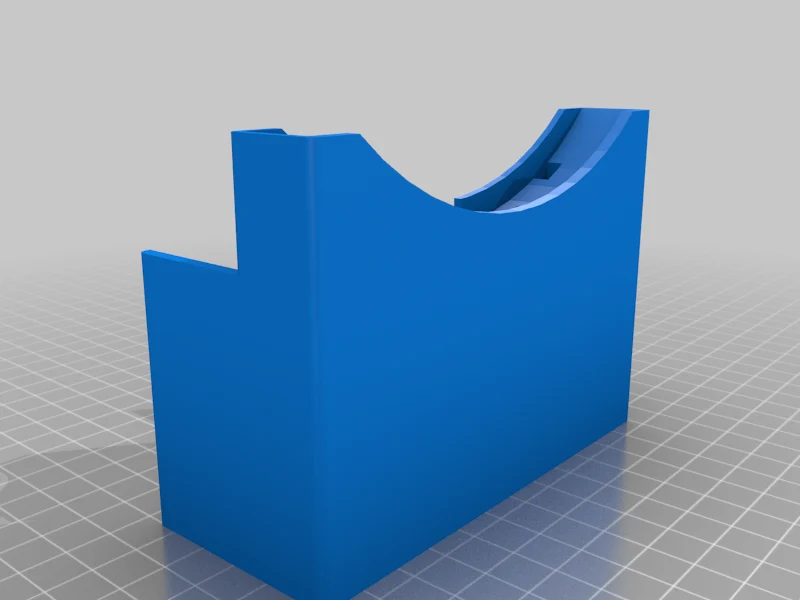

Дополнительно я изменил дизайн основы и обложки, новую обложку можно печатать без подставок.

Этапы сборки

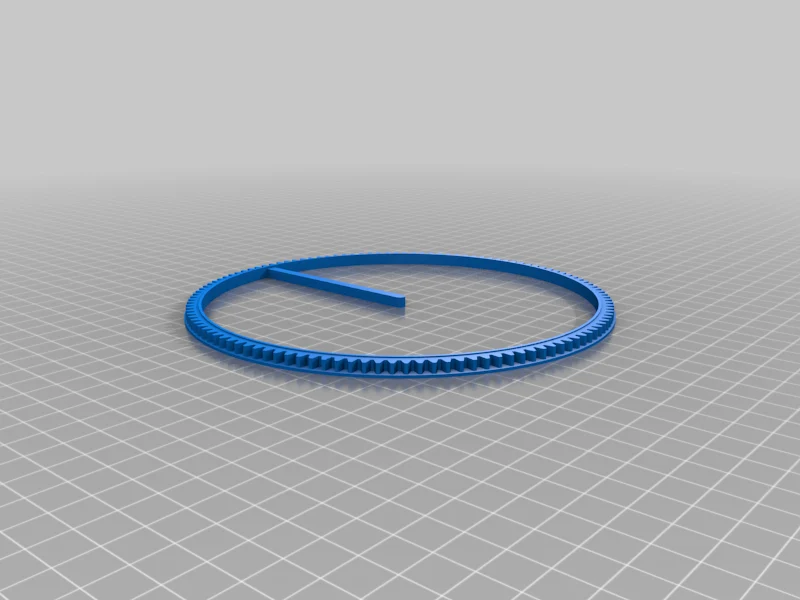

Зацепление шестерен

Зацепление шестерен

Контакты IN1-IN4 на плате шагового контроллера подключаются к контактам GP6-GP9 на Pico. Контакты питания на плате шагового контроллера подключаются к VSYS и GND на Pico.
