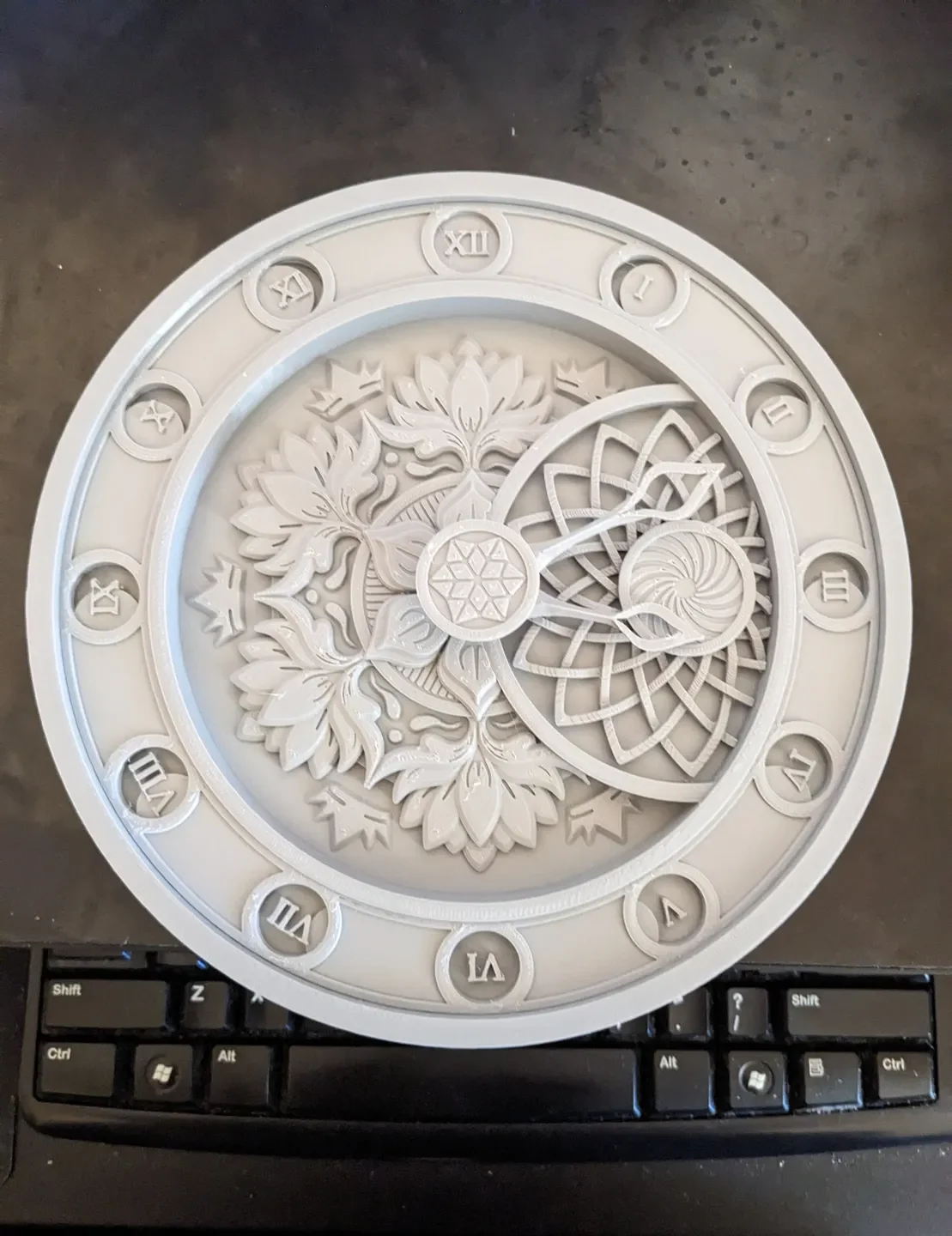

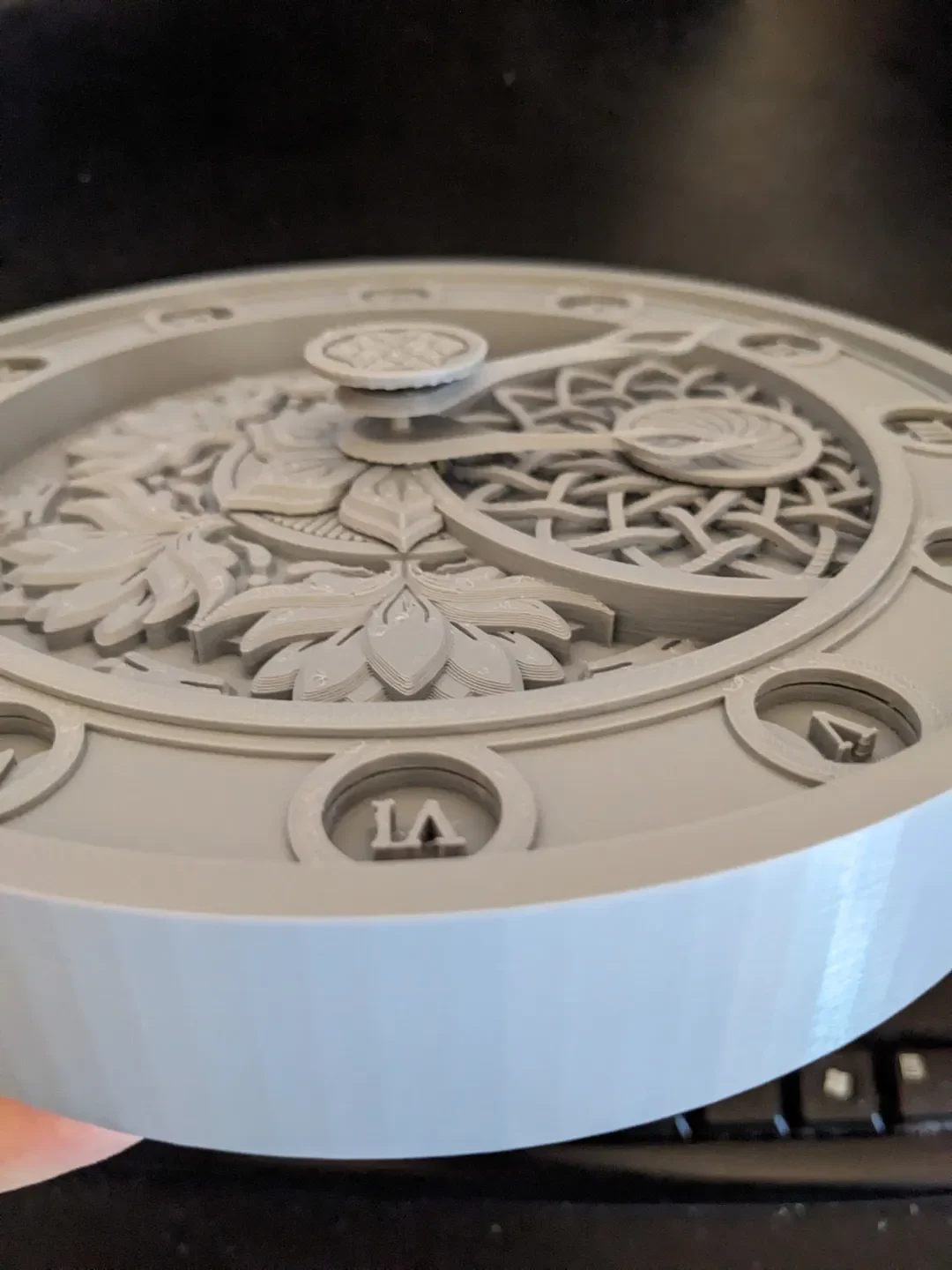

Циферблат в виде мандалы

Я создал эту модель на основе этого произведения искусства от DanHobb5designs; https://www.instagram.com/p/Cs1WGypM2P-/. Это функциональный циферблат, комплект часов не входит в комплект. Большая часть работы была выполнена в FreeCAD, а более органичные аспекты были выполнены в Blender. Я постарался сделать так, чтобы это было легко распечатать, легко собрать и, надеюсь, легко раскрасить, сохраняя при этом максимальную верность оригинальному изображению. Необходимость минимальной поддержки также была соображением при проектировании. Я также разработал детали, позволяющие собирать и подвешивать часы без комплекта часов.

Общий внешний диаметр составляет 200 мм (7 7/8 дюйма), и он предназначен для печати с высотой слоя 0,2. Украшение на правой стороне и две руки — единственные детали, для которых можно было бы использовать более низкое разрешение. Детали имеют форму или имеют ключи, чтобы при необходимости подходить определенным образом. Детали были разработаны так, чтобы легко прилегать друг к другу, но плотно прилегать друг к другу. Если они прилегают слишком плотно, это можно исправить легкой шлифовкой. Если вы обнаружите, что руки сидят неправильно, попробуйте уменьшить или отключить компенсацию «слоновьей стопы». Подреза может быть достаточно, чтобы детали сидели неправильно.

Набор часов, который я использовал, находится здесь; https://www.amazon.com/dp/B0742439S3. Если минимальная длина резьбы комплекта составляет 12 мм (15/32 дюйма) и максимальный диаметр вала 8 мм (5/16 дюйма), все должно работать нормально.

Этапы сборки часов. Вам не нужны файлы, не относящиеся к механизму, если вы используете комплект часов.

1. Приклейте направляющую механизма часов к задней части центра часов. Это необязательно, но поможет убедиться, что часовой механизм закреплен в правильной ориентации.

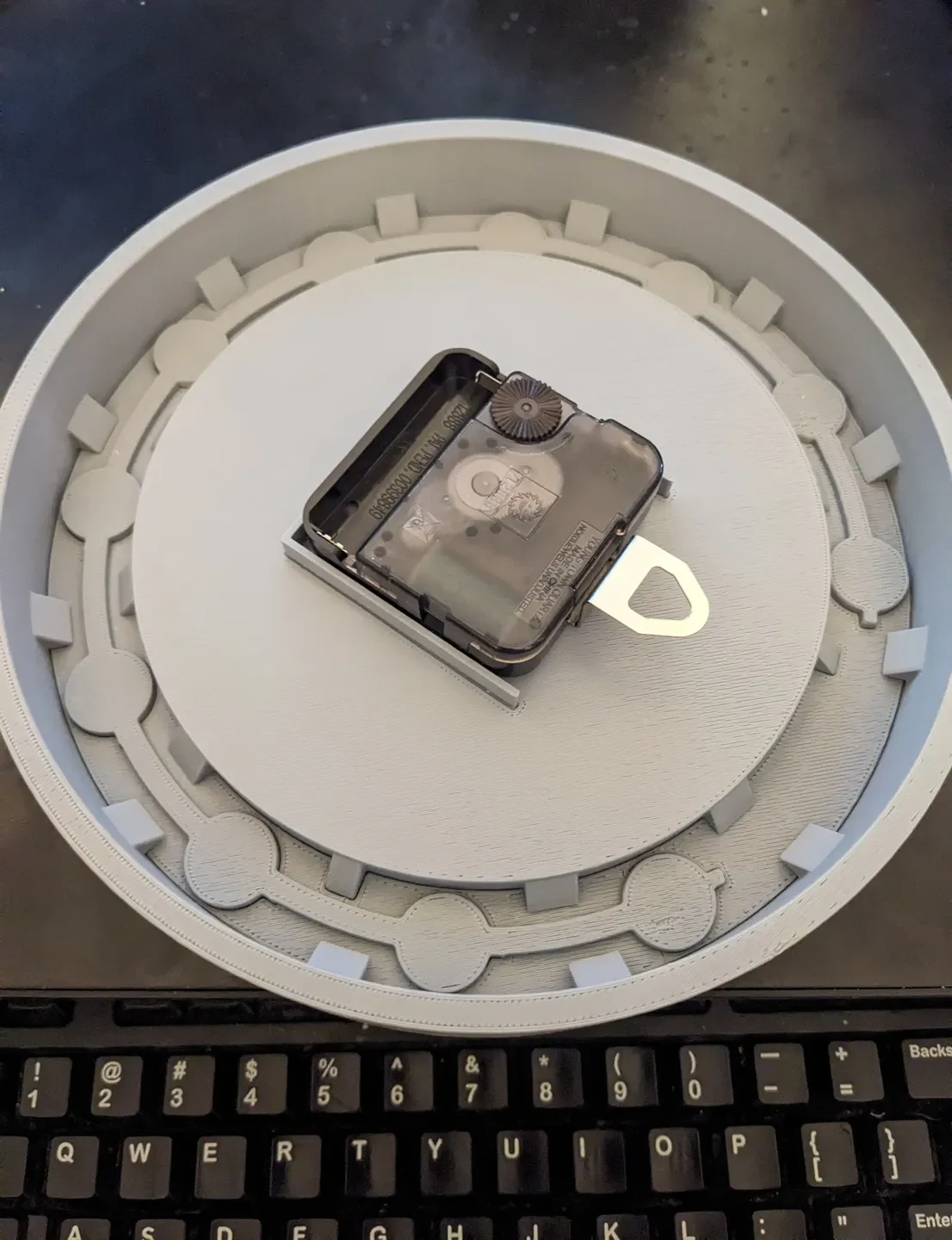

2. Прикрепите механизм часов к циферблату, используя инструкцию, входящую в комплект. Используйте плоскогубцы, чтобы надежно затянуть гайку.

3. Как только механизм часов будет закреплен на месте, поместите правую часть украшения на стойку. Приклейте правый центр украшения к верху столбика. Правую боковую отделку тоже можно приклеить, но это не обязательно.

4. Прикрепите, но не приклеивайте центральный цветочный декор, закрывающий гайку и шайбу из комплекта. Эта деталь должна надежно прилегать и легко сниматься при необходимости.

5. Приклейте выемки для цифр к кольцу с цифрами. Имеются клавиши и углубления для обеспечения правильной ориентации.

6. Приклейте цифровое кольцо к центру часов. Имеются три опоры со шпонками, которые вставляются в выемки на задней стороне кольца с цифрами. Это гарантирует правильную ориентацию цифр.

7. Приклейте центр часов с прикрепленным кольцом с цифрами к внешнему кольцу. Опоры на внешнем кольце войдут в промежутки между цифровыми выемками.

8. Поместите часовую стрелку (более короткую стрелку с шестигранным вырезом) на приводной вал и вращайте ее, слегка нажимая вниз, пока она не встанет на место.

9. Сделайте то же самое с минутной стрелкой (более длинная стрелка с прорезью) и закрепите ее гайкой, входящей в комплект.

10. Установите центральное украшение на гайку, которая удерживает минутную стрелку на месте.

Действия по сборке без комплекта часов будут такими же, за исключением того, что вам необходимо приклеить подставку для часов с вешалкой к задней части центра часов и вставить проставку центрального украшения в центральное украшение перед приклеиванием. Прикрепляя стрелки, вероятно, лучше всего приклеивать их сверху.
